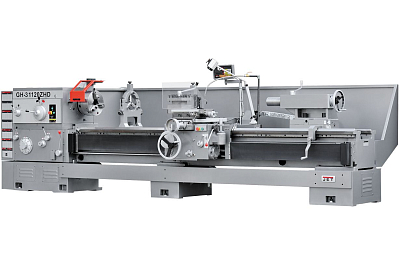

JET GH-40120 ZHP DRO RFS Токарно-винторезный станок
Снят с производства
Цена по запросу
Есть аналог
6 700 000 ₽
Артикул:
JET GH-40120 ZHP DRO RFS Токарно-винторезный станок
Характеристики
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 1000 |
| Диаметр обточки над поперечным суппортом, мм | 600 |
| Расстояние между центрами, мм | 3000 |
| Диаметр обточки над съемным мостиком, gap, мм | 1380 |
| Длина съемного мостика, мм | 590 |
| Ширина станина, мм | 755 |
| Ход поперечного суппорта, мм | 720 |
| Ход верхнего продольного суппорта, мм | 250 |
| Диапазон оборотов шпинделя, об/мин | 2,5-250 |
| Количество скоростей шпинделя | 24 (12 обратных) |
| Внутренний конус шпинделя | ø140mm 1:20 |
| Передний конец шпинделя | А2-15 (DIN 55026) |
| Диаметр проходного отверстия шпинделя, мм | 130 |
| Диапазон продольной подачи, мм/об | 0,064-12 |
| Количество продольных подач | 97 |
| Диапазон поперечной подачи, мм/об | 0,032 - 6 |
| Количество поперечных подач | 97 |
| Диапазон подач верхнего продольного суппорта, мм/об | 0,016-3 |
| Количество подач верхнего продольного суппорта, шт | 97 |
| Диапазон метрической резьбы, мм | 1-120 |
| Количество метрических резьб | 45 |
| Диапазон дюймовой резьбы, TPI | 30 - 1/4 |
| Количество дюймовых резьб | 42 |
| Диапазон модульной резьбы, MP | 0,5 - 60 |
| Количество модульных резьб | 46 |
| Диапазон питчевой резьбы, DP | 1/2 - 60 |
| Количество питчевых резьб | 48 |
| Шаг продольного ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 40х40 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 3,74 |
| Ускоренное перемещение поперечного суппорта, м/мин | 1,87 |
| Ускоренное перемещение верхнего продольного суппорта, м/мин | 0,935 |
| Внутренний конус пиноли задней бабки | ø80 mm 1:20 |
| Ход пиноли задней бабки, мм | 300 |
| Наружный диаметр пиноли задней бабки, мм | 160 |
| Диапазон неподвижного люнета, мм | 50-450 |
| Объем бака СОЖ, л | 235 |
| Объём масла (ориентировочно), л | 42 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 22 |
| Мощность насоса СОЖ, кВт | 0,25 |
| Мощность двигателя быстрой подачи, кВт | 1,5 |
| Страна производителя | Китай |
| Длина, мм | 6000 |
| Ширина, мм | 1860 |
| Высота, мм | 1700 |
| Масса, кг | 11200 |
| Масса в упаковке, кг | 11400 |
Комплектация
- Четырёхкулачковый патрон Φ1000
- УЦИ по 3 осям, цена деления 0,005 мм погрешность дискретности ± 1 знак
- Подвижный люнет
- Не подвижный люнет
- Упорный не вращающийся центр МК-6
- Упорный вращающийся центр с метрическим конусом № 80
- Упорный не вращающийся центр с метрическим конусом № 80
- Переходная втулка метрическим конусом № 140/МК-6
- Ключ резцедержателя
- Ключ для 4-х кулачкового патрона
- Масляный пистолет
- Ящик с инструментом
- Система подвода СОЖ
- Лампа освещения рабочей зоны
- Комплект установочных опор
- Руководство по эксплуатации
