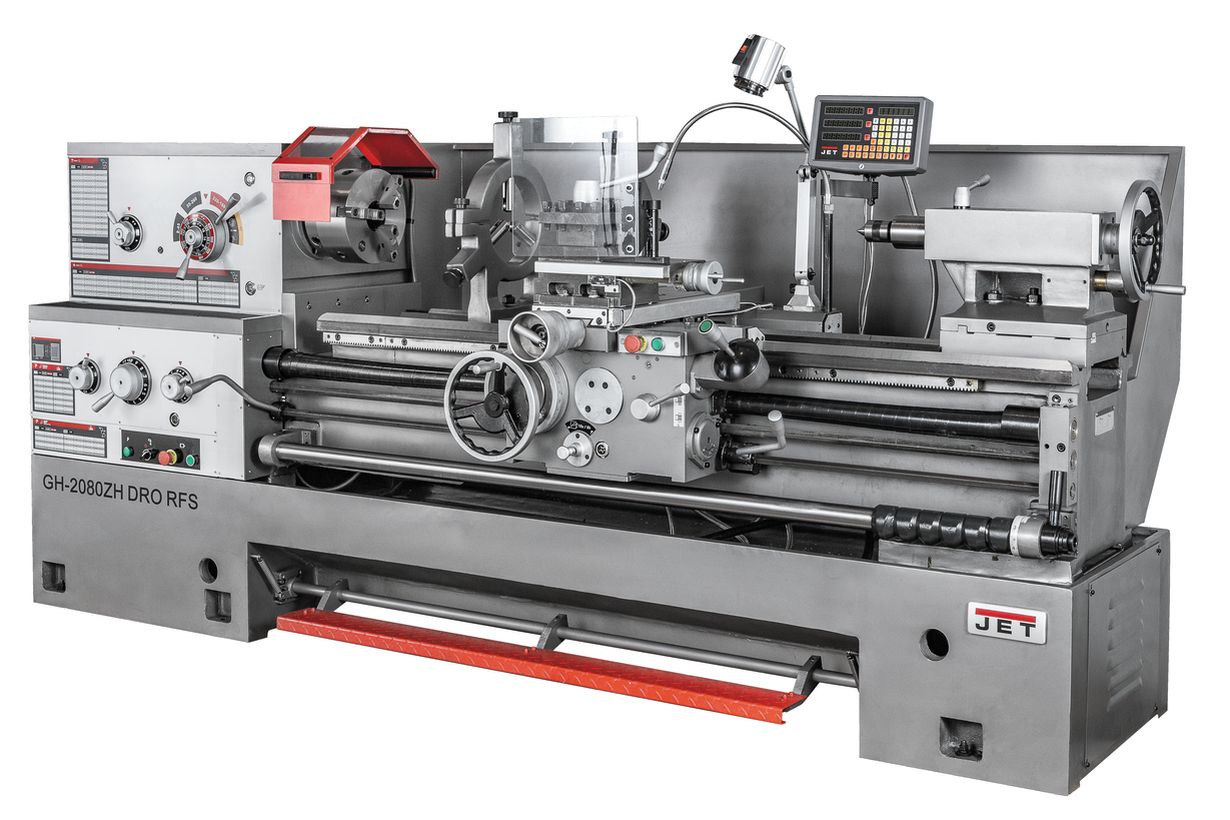

JET GH-2080 ZH DRO Токарно-винторезный станок серии ZH O500 мм (расширенная комплектация)
Описание
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)

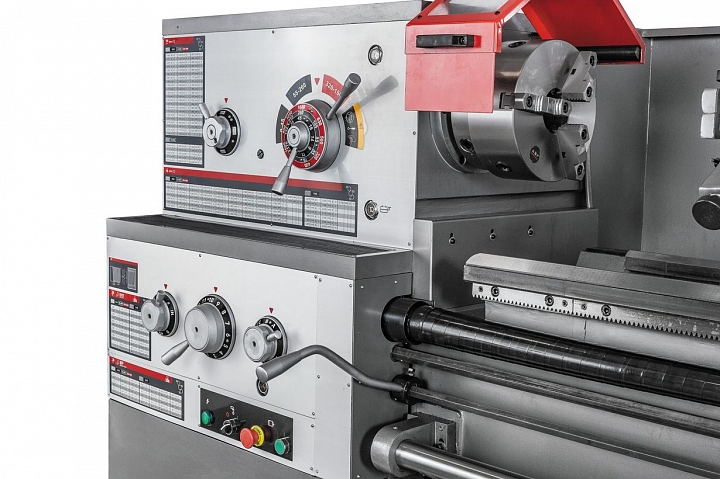

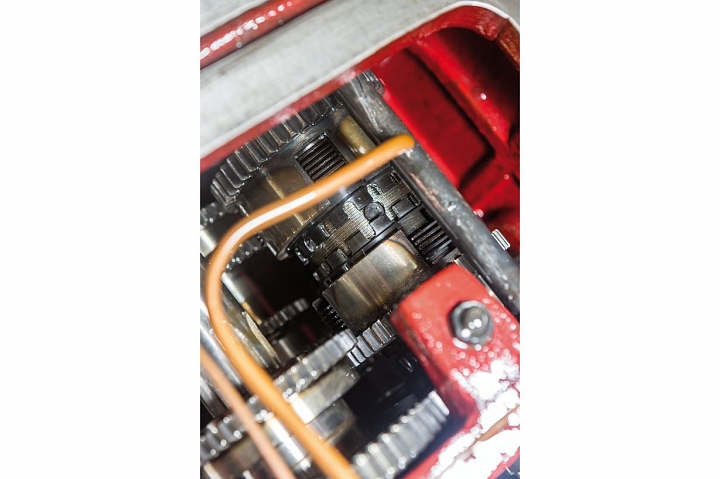

- Передняя бабка с фрикционной муфтой

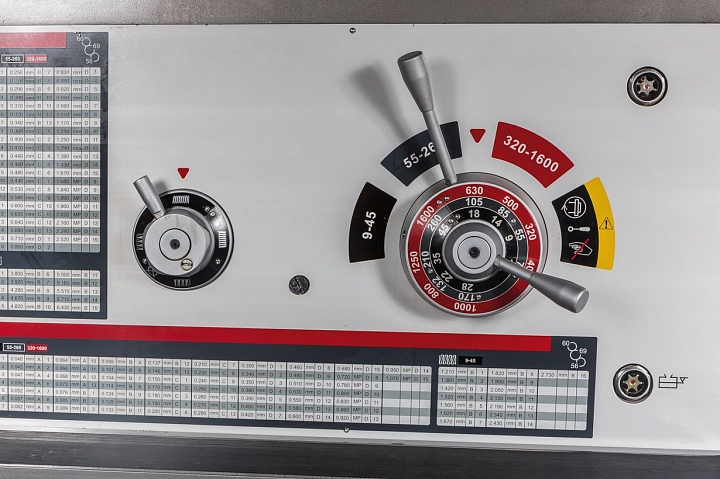

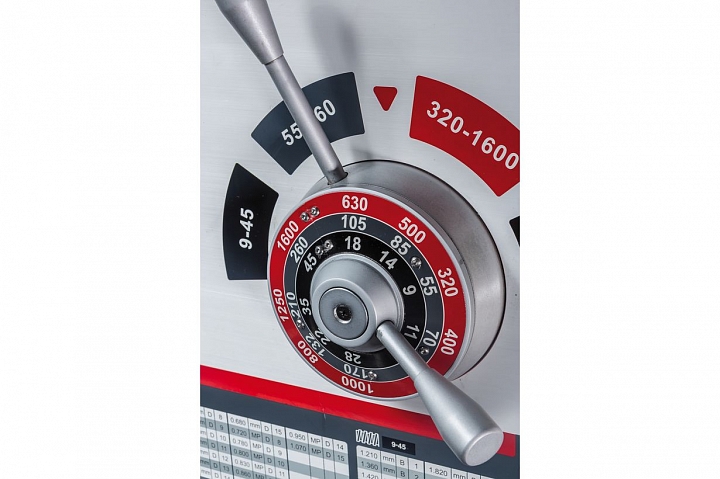

- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

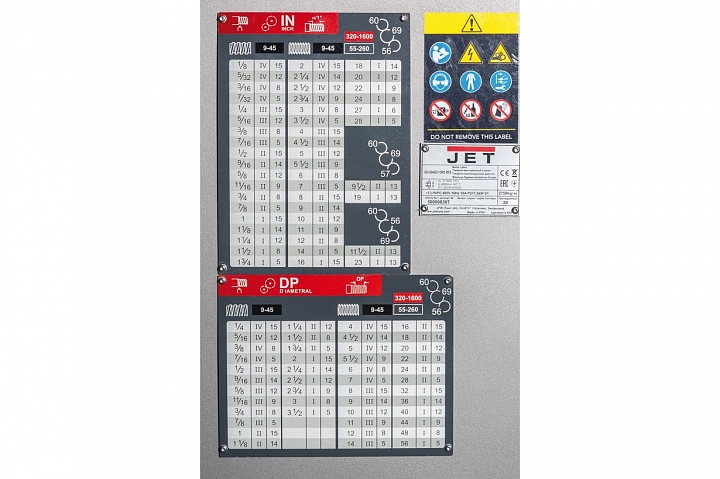

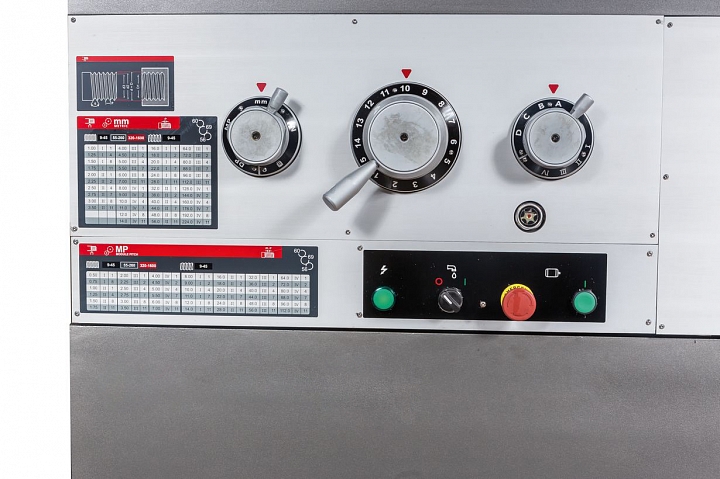

- Коробка подач позволяет нарезать резьбу без замены шестерен

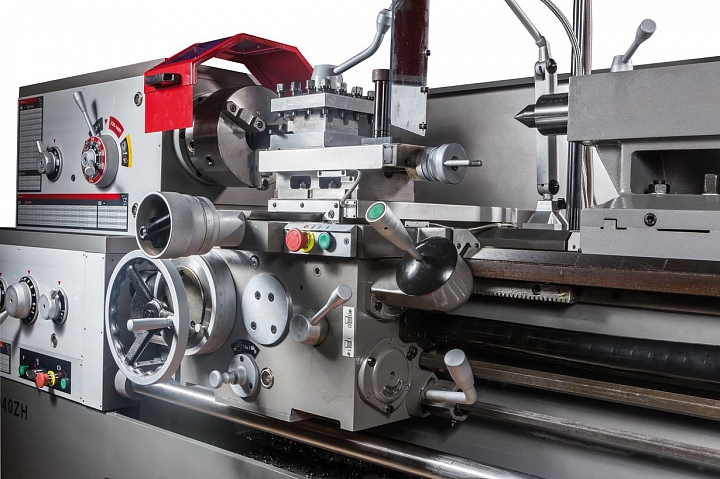

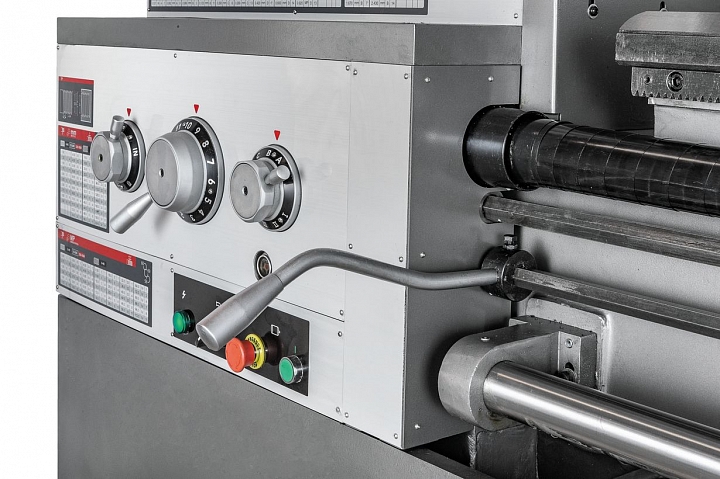

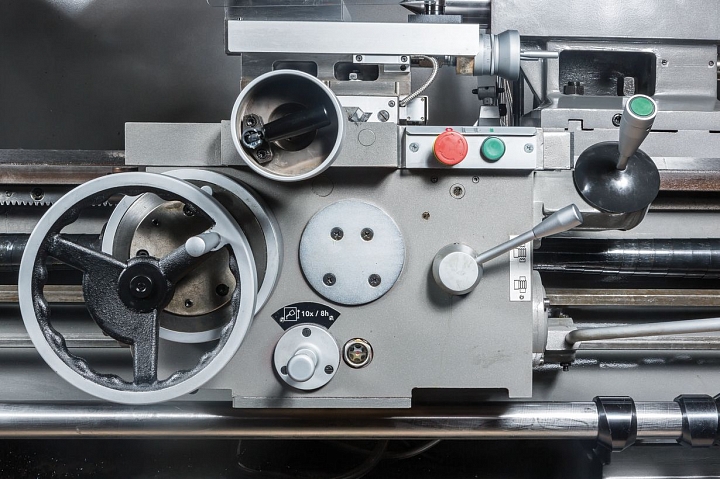

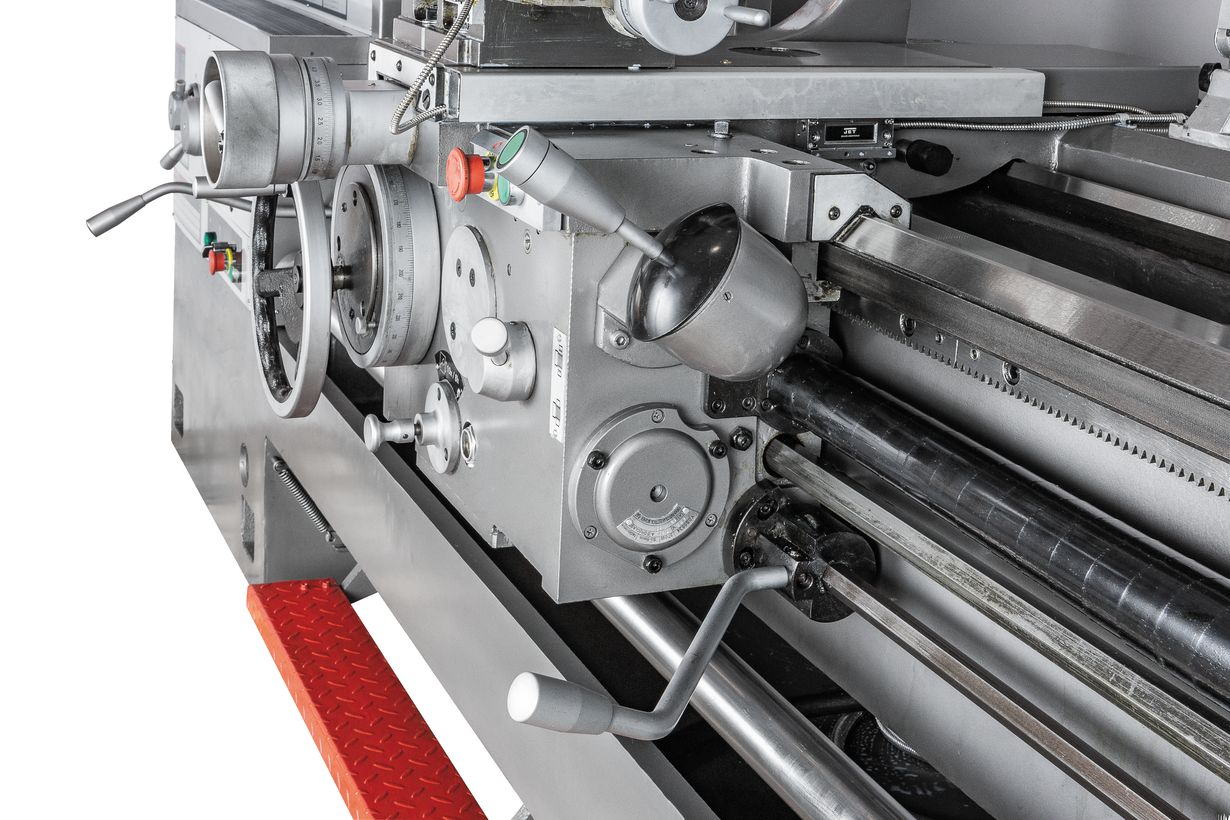

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

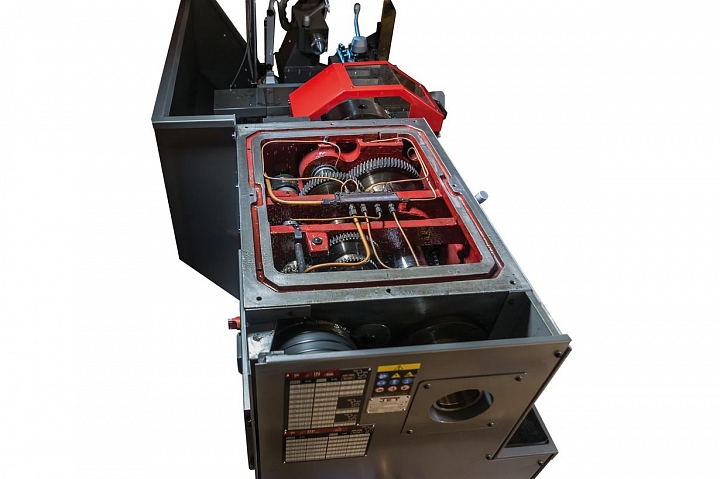

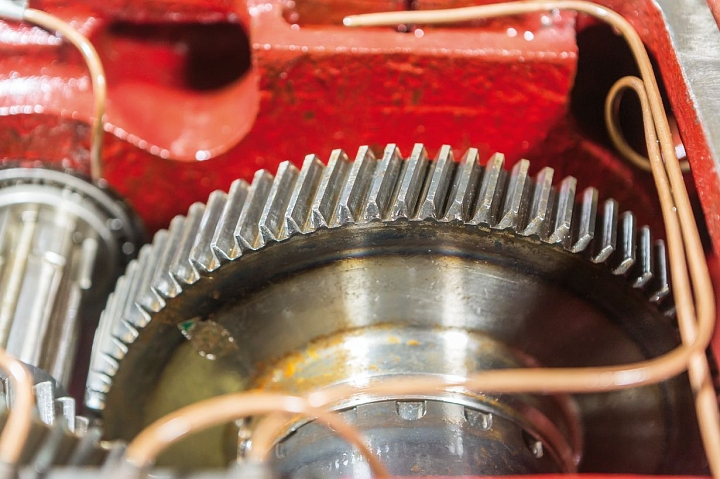

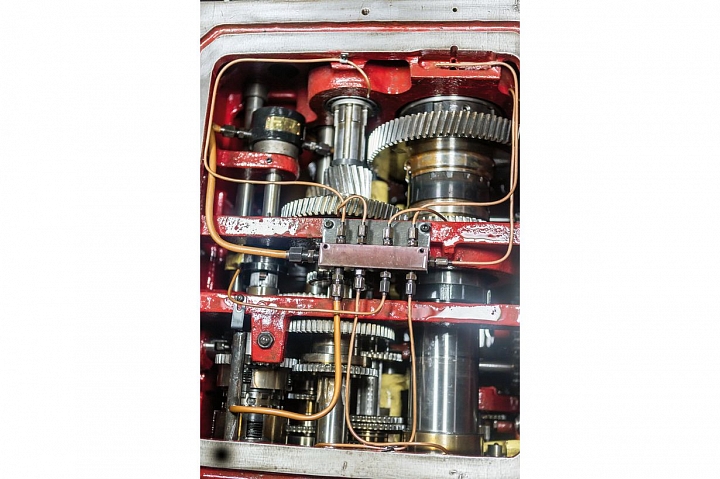

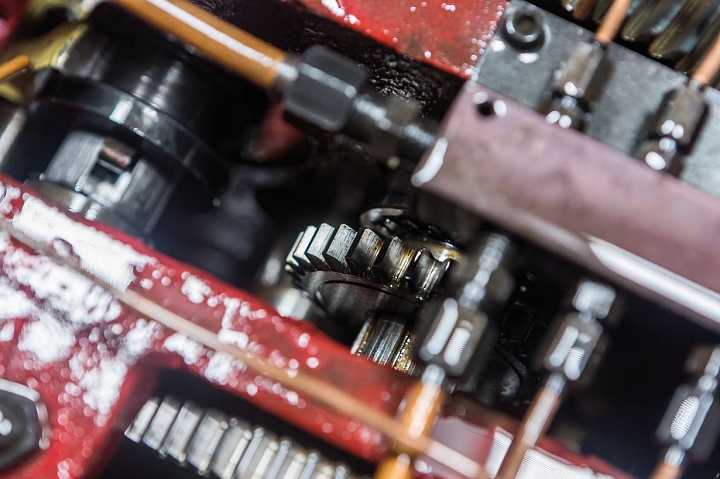

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

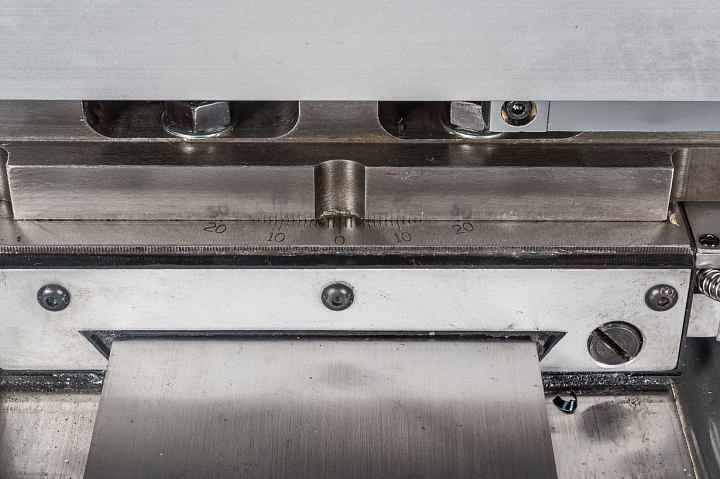

- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта

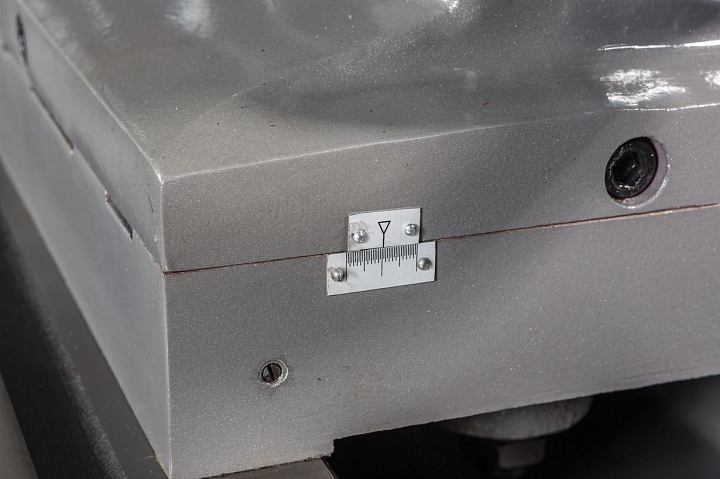

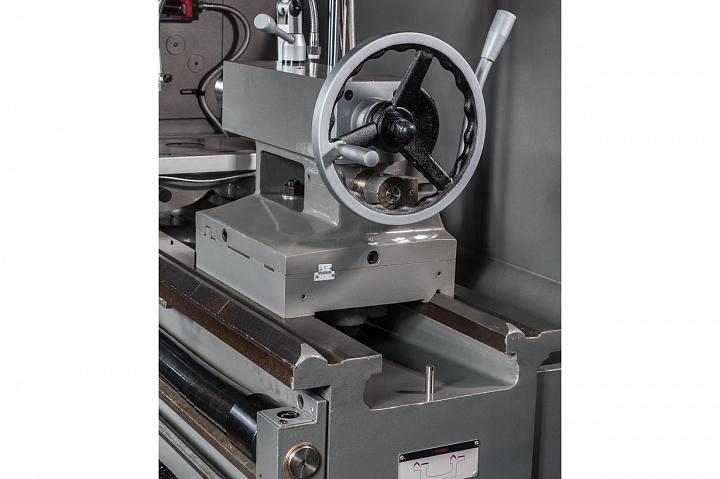

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

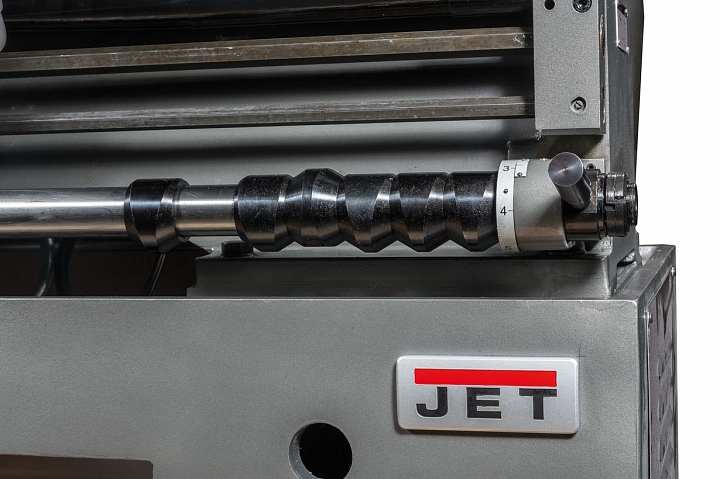

- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
- Полноценный современный аналог 16К20, 16К25 и 16Д20

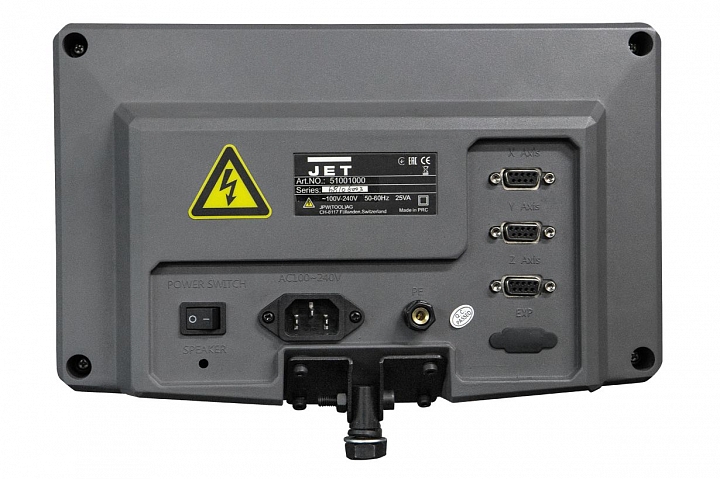

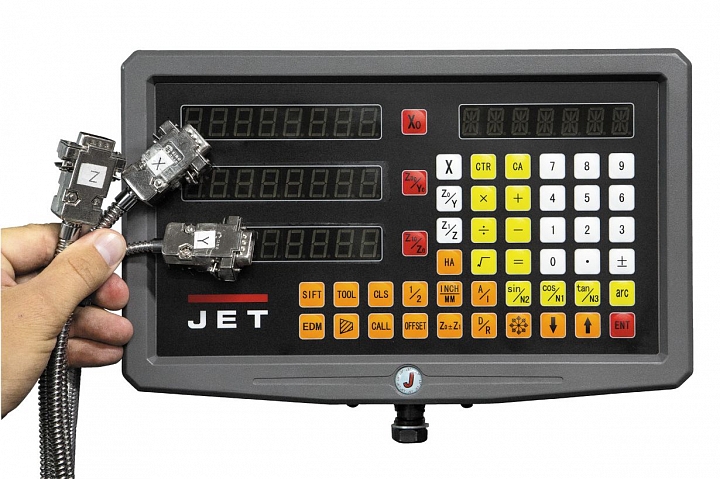

Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.
Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.
Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 500 |
| Диаметр обработки над съёмным мостиком, мм | 720 |
| Длина съёмного мостика, мм | 200 |
| Диаметр обработки над суппортом, мм | 310 |
| Расстояние между центрами, мм | 2000 |
| Частота вращения шпинделя, об/мин | 9-1600 |
| Количество скоростей шпинделя | 24 |
| Конус шпинделя | МК7 |
| Присоединение шпинделя (зажимной эксцентрик) | DIN 55029 D1-8 |
| Отверстие шпинделя, мм | Ø80 |
| Диапазон продольных подач, мм/об | 0,063–6,43 |
| Количество продольных подач | 80 |
| Диапазон поперечных подач, мм/об | 0,027–2,73 |
| Количество поперечных подач | 80 |
| Диапазон метрических резьб, мм | 1-224 |
| Количество метрических резьб | 46 |
| Дюймовая резьба, TPI | 28 – 1/8 |
| Количество дюймовых резьб | 48 |
| Модульная резьба, MP | 0,5 – 112 |
| Количество модульных резьб | 42 |
| Диапазон питчевых резьб, DP | 56 – 1/ 4 |
| Количество питчевых резьб | 45 |
| Шаг ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32x32 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Конус пиноли задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Поперечный ход задней бабки, мм | ±15 |
| Диаметр неподвижного люнета, мм | 50-200 |
| Диаметр подвижного люнета, мм | 18–100 |
| Ширина станина, мм | 405 |
| Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
| Номинальный ток, А | 18 |
| Кабель подключения | (H07RN-F) 4x4мм² |
| Внешний предохранитель, А | 25 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 3500 |
| Ширина, мм | 1280 |
| Высота, мм | 1300 |
| Масса, кг | 3250 |
| Длина в упаковке, см | 370 |
| Ширина в упаковке, см | 148 |
| Высота в упаковке, см | 160 |
| Масса в упаковке, кг | 3380 |
| Узнать цену | Да |
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
- Передняя бабка с фрикционной муфтой
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
- Коробка подач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
- Полноценный современный аналог 16К20, 16К25 и 16Д20
Универсальный токарно-винторезный станок GH-2080 ZH DRO производства компании JET поставляется с завода в расширенной комплектации: система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки, набор инструмента для обслуживания и лампа освещения уже входят в заявленную стоимость. Это позволяет свести к минимуму время подготовки станка ко вводу в эксплуатацию и существенно сэкономить на комплектующих.
Станок справится с заготовками диаметром до 500 мм при обточке над станиной (до 700 мм при снятии gap-мостика, но с ограничением по длине в 240 мм), до 310 мм над поперечным суппортом. У данной модели расстояние между центрами увеличено до 2030 мм, для сокращения времени на установку и подгонку заготовок предусмотрен ускоренный режим перемещения суппорта. У GH-2080ZH DRO предустановлено 24 позиции скорости шпинделя в диапазоне от 9 до 1600 об/мин.
Минимальный скоростной режим применяется для нарезания резьбы плашкой. Коробка подач станка имеет 80 режимов автоматических продольных и поперечных подач, что обеспечивает возможность нарезки всех известных типов резьб с высокой точностью и скоростью (частота биения на шпинделе у данной модели не превышает 9 микрон). GH-2080ZH DRO оборудован режимом толчкового пуска для облегчения смены скоростей оператором. Станок помещен на чугунную станину, которая служит для уменьшения уровня вибраций и эффективного теплоотвода от инструмента и шпинделя.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация
- 6 регулировочных опор
- Защитное ограждение
- Защита резцедержателя

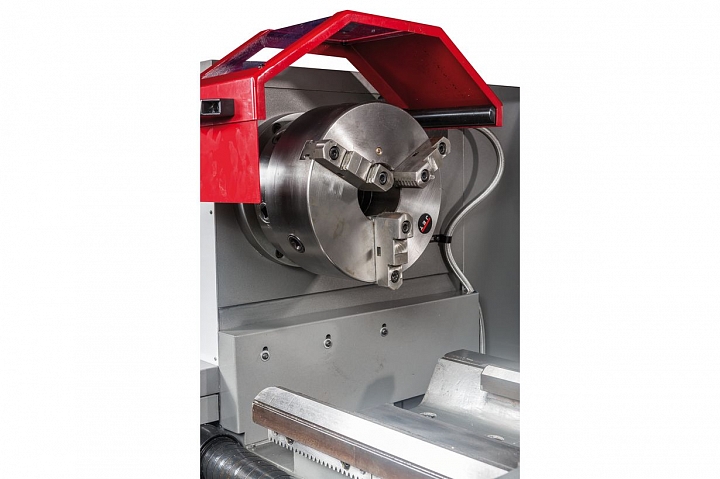

- Защита патрона с концевым выключателем
- Трехкулачковый патрон 250мм с базовыми и обратными кулачками
- 4-кулачковая планшайба 320мм
- Зажимная шайба 400мм

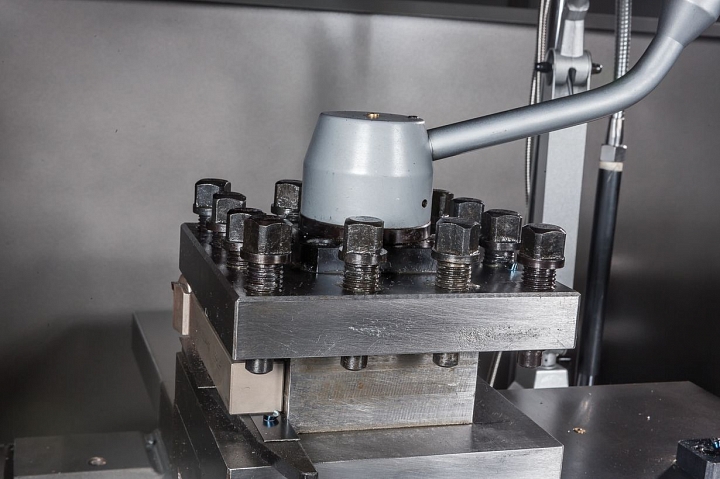

- 4-х позиционный резцедержатель с функцией поворота
- Неподвижный люнет
- Подвижный люнет

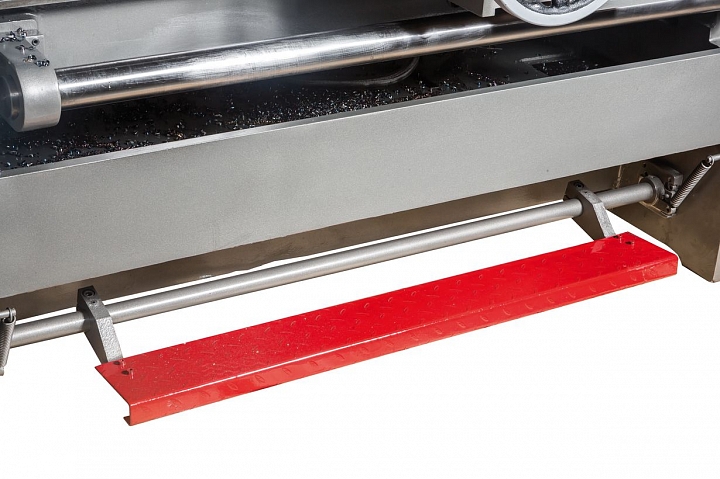

- Ножной тормоз с концевым выключателем
- Система подвода СОЖ
- Галогеновая лампа
- Вращающийся центр MК 5
- Невращающийся центр MК 5
- Переходная втулка MК 7/ MК 5
- Резьбоуказатель
- Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
- Рабочий инструмент в ящике
- Масленка
- Руководство по эксплуатации
- Список запасных частей
