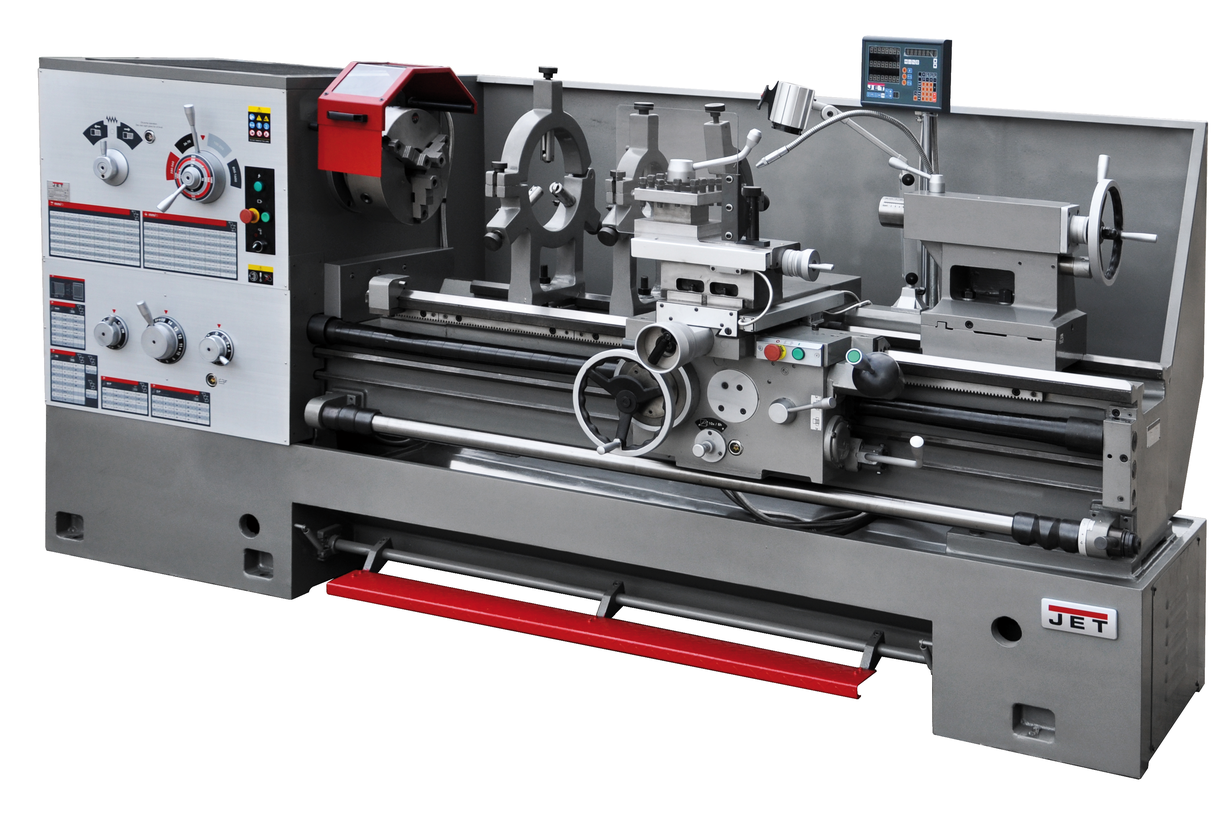

JET GH-2640 ZH DRO Токарно-винторезный станок серии ZH O660 мм
Описание
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

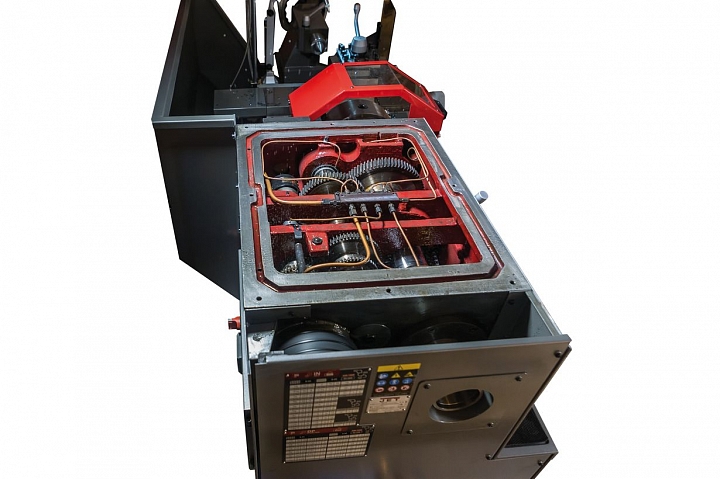

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

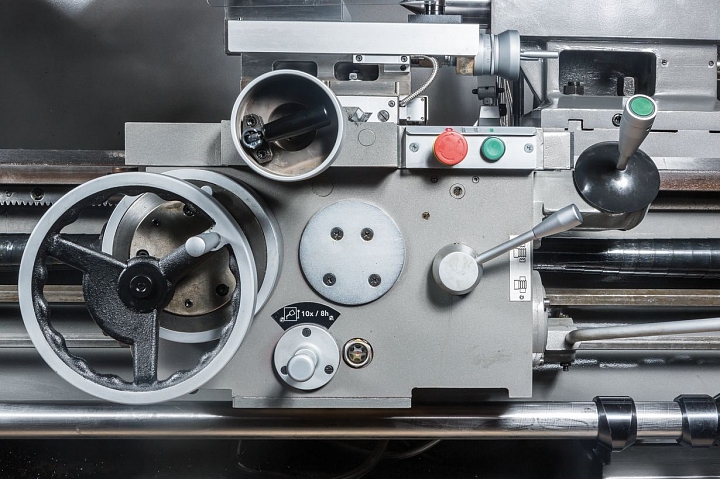

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя

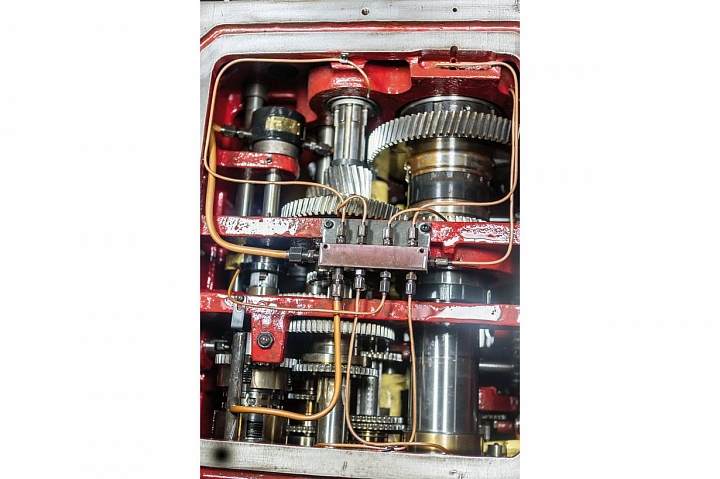

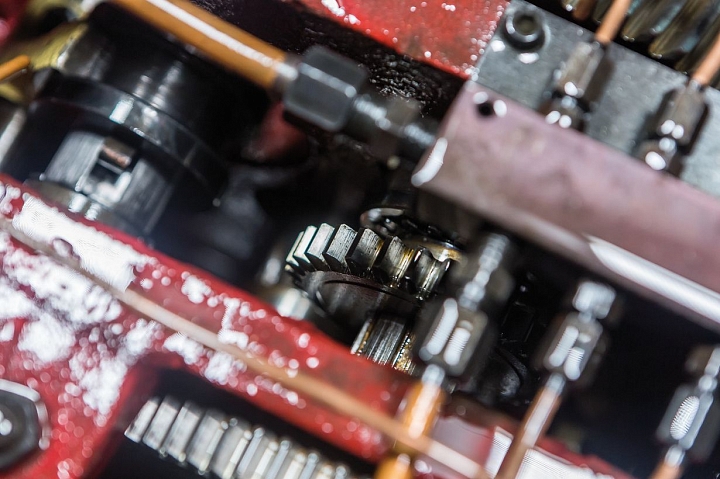

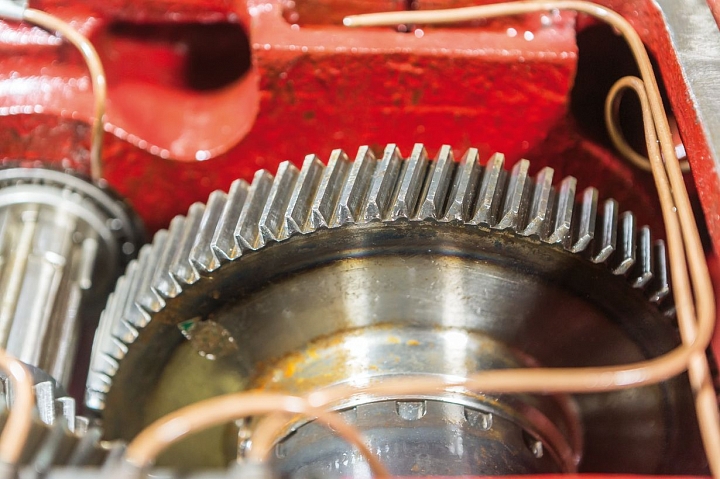

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта

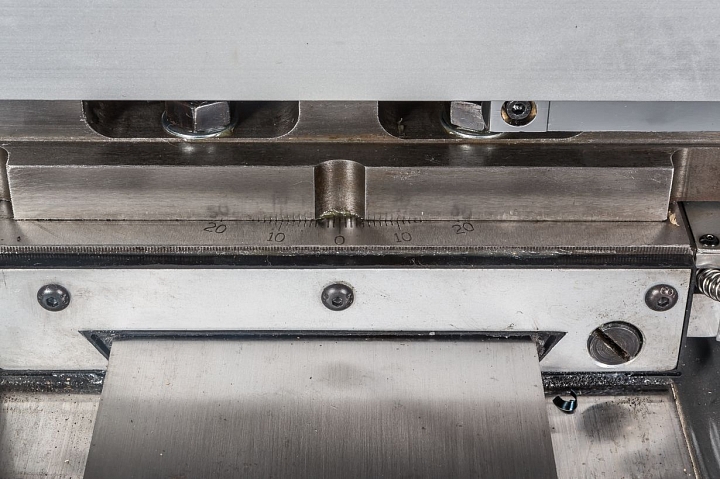

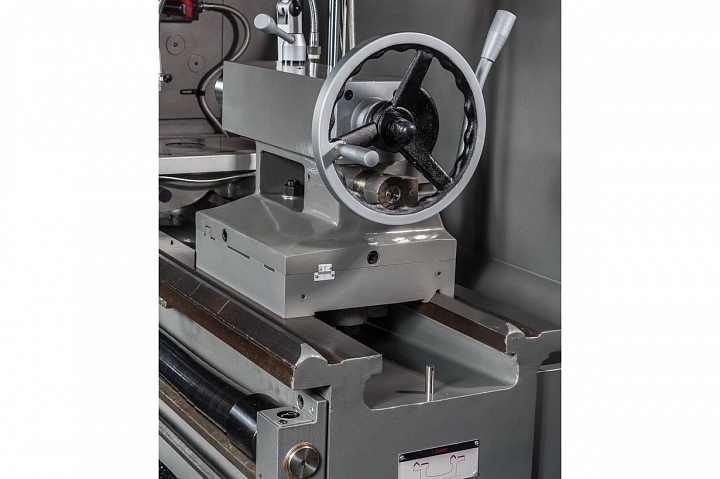

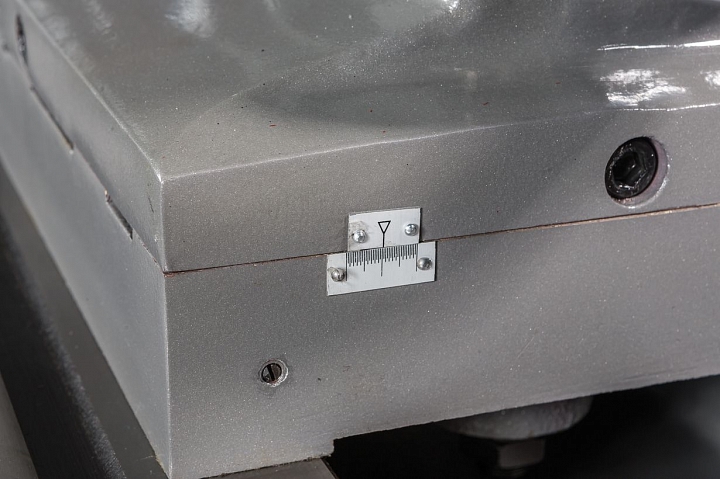

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

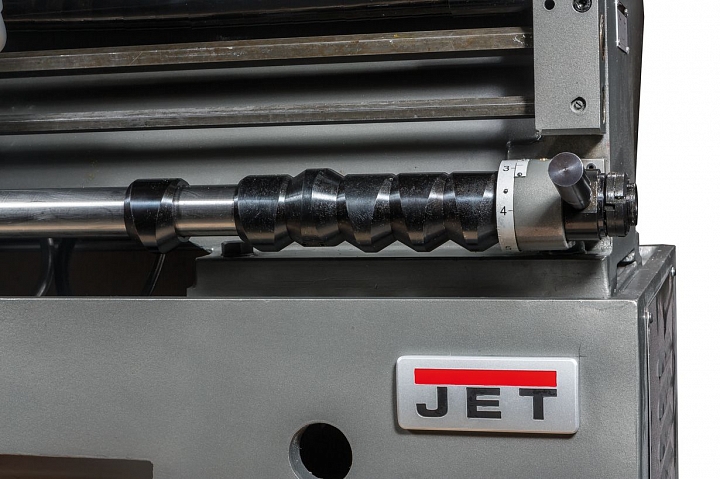

- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой

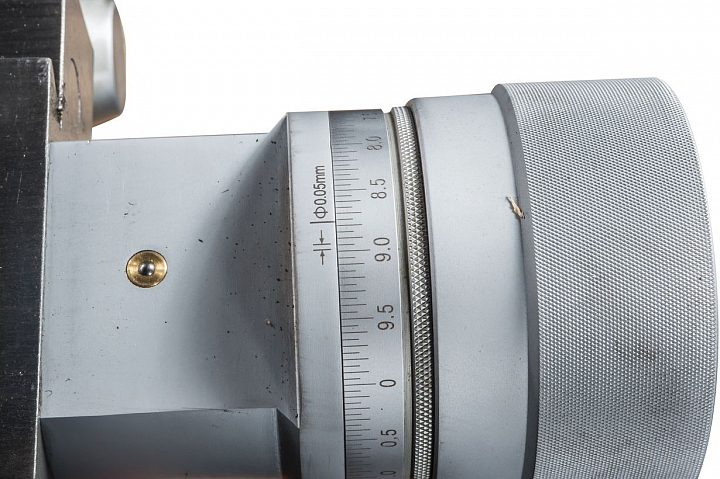

GH-2640 ZH DRO токарный универсальный станок промышленного назначения производства компании JET. Он ориентирован на профессионалов отрасли металлообработки и позволяет обтачивать массивные заготовки с повышенной скоростью и качеством: цена деления нониуса – 0,02 мм. Максимальный диаметр обработки над станиной у этого станка составляет 660 мм, а над съемным мостиком gap - 870 мм. Расстояние между центрами – 1015 мм. Богатая заводская комплектация включает все необходимое, чтобы в максимально сжатые сроки провести пусконаладку оборудования и начать его эксплуатировать.
Вместе со станком по заявленной стоимости вы получите систему подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижный), планшайбу, четырех кулачковый патрон, переходную втулку, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. На станок установлен мощный асинхронный двигатель на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, низшая скорость 36 об/мин предназначена для нарезания резьбы плашкой.
Коробка подач GH-2640 ZH DRO имеет 65 режимов продольных и поперечных автоматических подач для нарезки метрической, дюймовой, модульной и питчевой резьб. При этом частота биений на шпинделе не превышает 9 микрон. Станок помещен на массивную станину из высокотехнологичного чугуна, что позволяет эффективно гасить вибрации и отводить тепло. Направляющие станины подготавливаются по фирменной технологии производителя. Предусмотрены ускоренное перемещение суппорта, педаль тормоза и аварийного отключения.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 660 |
| Диаметр обработки над съёмным мостиком, мм | 870 |
| Длина съёмного мостика, мм | 200 |
| Диаметр обработки над суппортом, мм | 420 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 36-1600 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | Ø113 1:20 |
| Присоединение шпинделя (зажимной эксцентрик) | DIN 55029 D1-8 |
| Отверстие шпинделя, мм | Ø105 |
| Диапазон продольных подач, мм/об | 0,063–2,52 |
| Количество продольных подач | 65 |
| Диапазон поперечных подач, мм/об | 0,027–1,07 |
| Количество поперечных подач | 65 |
| Диапазон метрических резьб, мм | 1–14 |
| Количество метрических резьб | 22 |
| Дюймовая резьба, TPI | 28 – 2 |
| Количество дюймовых резьб | 30 |
| Модульная резьба, MP | 0,5 – 7 |
| Количество модульных резьб | 18 |
| Диапазон питчевых резьб, DP | 56 – 4 |
| Количество питчевых резьб | 24 |
| Шаг ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32x32 |
| Ход поперечного суппорта, мм | 370 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Конус пиноли задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Поперечный ход задней бабки, мм | ±15 |
| Диаметр неподвижного люнета, мм | 20–125/100–240 |
| Диаметр подвижного люнета, мм | 20–100 |
| Ширина станина, мм | 405 |
| Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
| Номинальный ток, А | 18 |
| Кабель подключения | (H07RN-F) 4x4мм² |
| Внешний предохранитель, А | 25 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 2500 |
| Ширина, мм | 1270 |
| Высота, мм | 1460 |
| Масса, кг | 2750 |
| Длина в упаковке, см | 280 |
| Ширина в упаковке, см | 147 |
| Высота в упаковке, см | 176 |
| Масса в упаковке, кг | 2870 |
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
GH-2640 ZH DRO токарный универсальный станок промышленного назначения производства компании JET. Он ориентирован на профессионалов отрасли металлообработки и позволяет обтачивать массивные заготовки с повышенной скоростью и качеством: цена деления нониуса – 0,02 мм. Максимальный диаметр обработки над станиной у этого станка составляет 660 мм, а над съемным мостиком gap - 870 мм. Расстояние между центрами – 1015 мм. Богатая заводская комплектация включает все необходимое, чтобы в максимально сжатые сроки провести пусконаладку оборудования и начать его эксплуатировать.
Вместе со станком по заявленной стоимости вы получите систему подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижный), планшайбу, четырех кулачковый патрон, переходную втулку, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. На станок установлен мощный асинхронный двигатель на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, низшая скорость 36 об/мин предназначена для нарезания резьбы плашкой.
Коробка подач GH-2640 ZH DRO имеет 65 режимов продольных и поперечных автоматических подач для нарезки метрической, дюймовой, модульной и питчевой резьб. При этом частота биений на шпинделе не превышает 9 микрон. Станок помещен на массивную станину из высокотехнологичного чугуна, что позволяет эффективно гасить вибрации и отводить тепло. Направляющие станины подготавливаются по фирменной технологии производителя. Предусмотрены ускоренное перемещение суппорта, педаль тормоза и аварийного отключения.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- Планшайба Ø630 мм, планшайба Ø250 мм
- 4-х кулачковая планшайба Ø400 мм

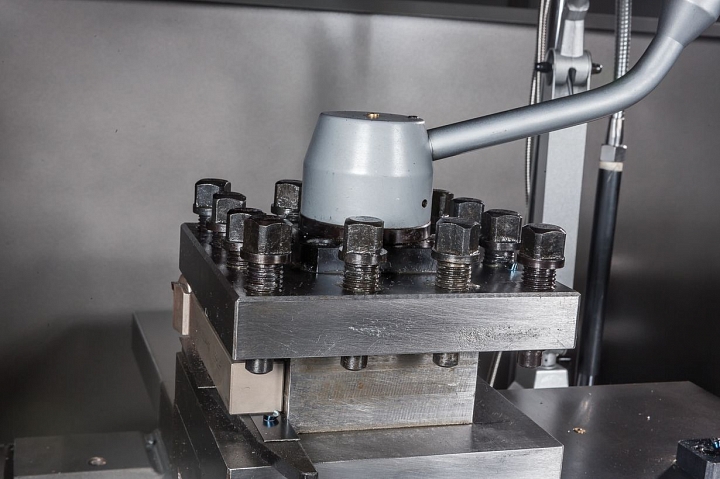

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка Ø113/МК-5
- Подвижный люнет
- 2 неподвижных люнета
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Защита резцедержателя
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Задняя защитная стенка
- Поддон для сбора стружки

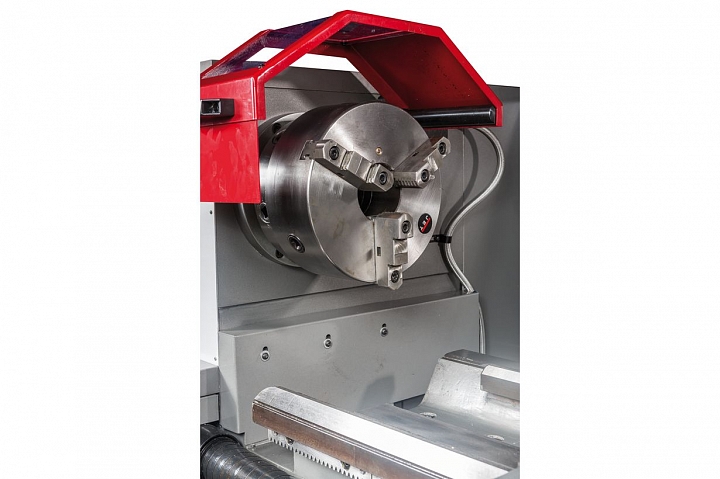

- Защитный экран патрона с концевым выключателем

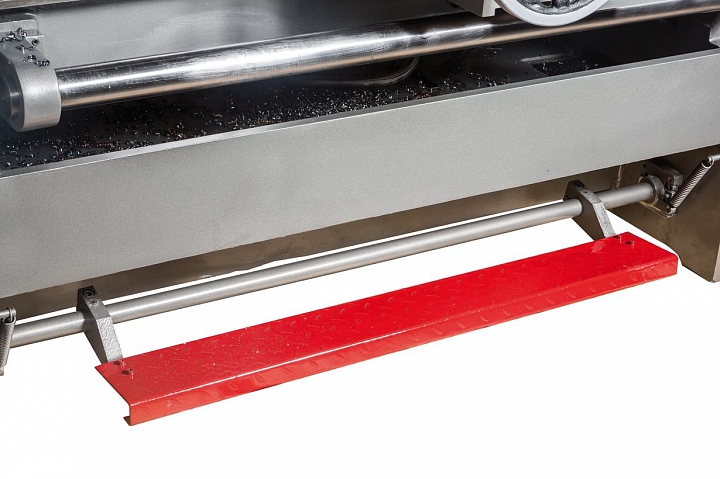

- Ножной тормоз шпинделя с концевым выключателем

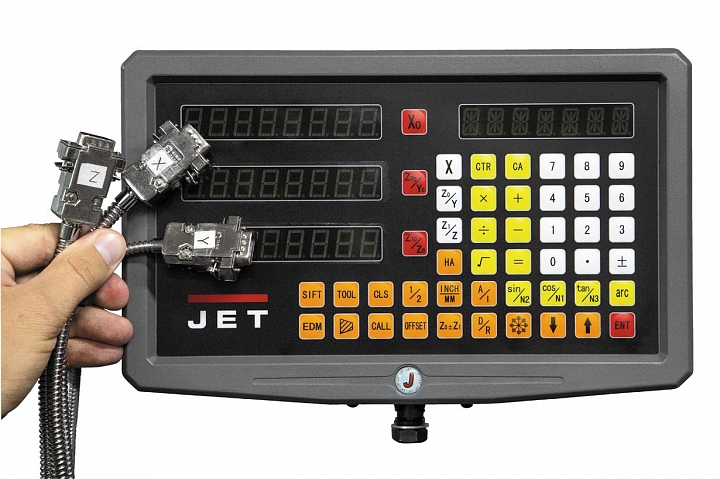

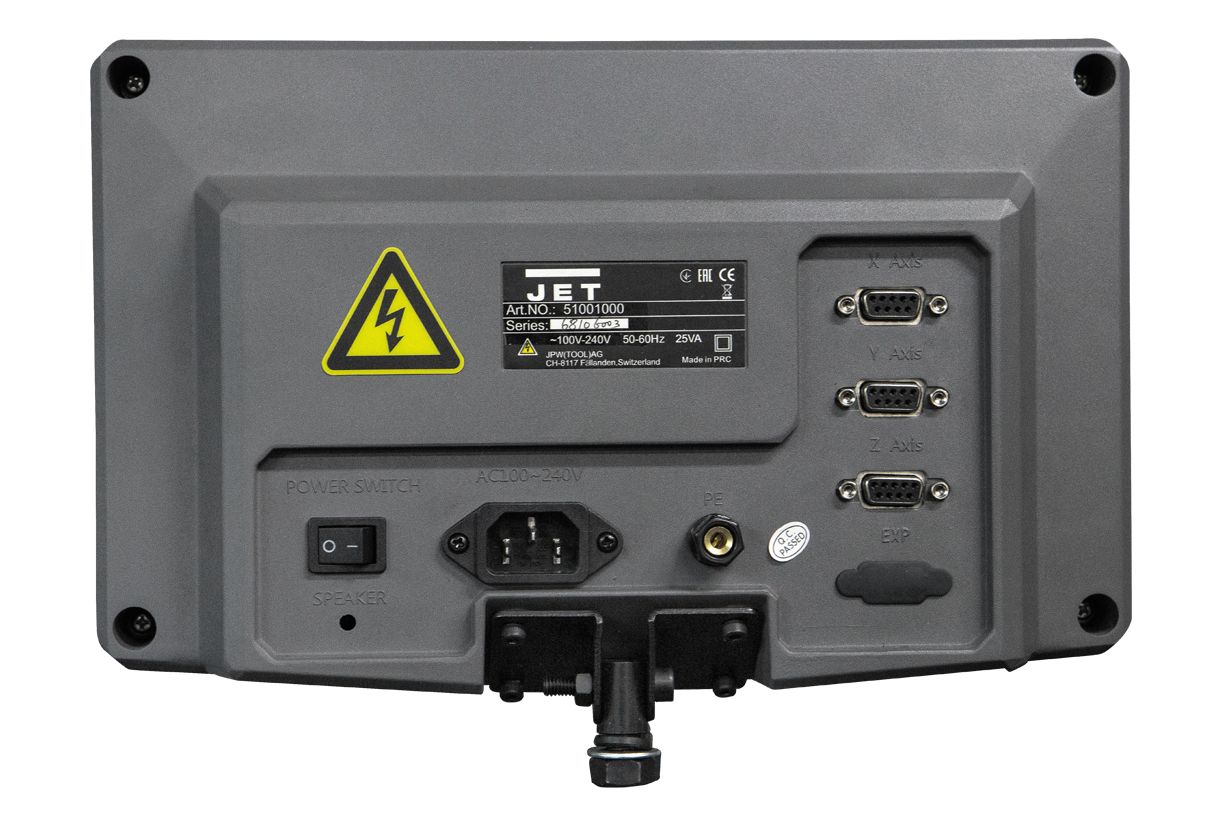

- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект установочных опор
