JET GH-3180 ZHD Токарно-винторезный станок индустриального класса

Уточняйте наличие по телефону
Артикул: 50000837T
Цена по запросу
Описание Характеристики Комплектация Документы Отзывы 0

Описание

GH-3180 ZHD - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-3180 ZHD DRO оно увеличено до 2000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. Автоматическая коробка подач имеет 65 предустановленных режимов в обеих плоскостях, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-3180 ZHD DRO поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.

Особенности:

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

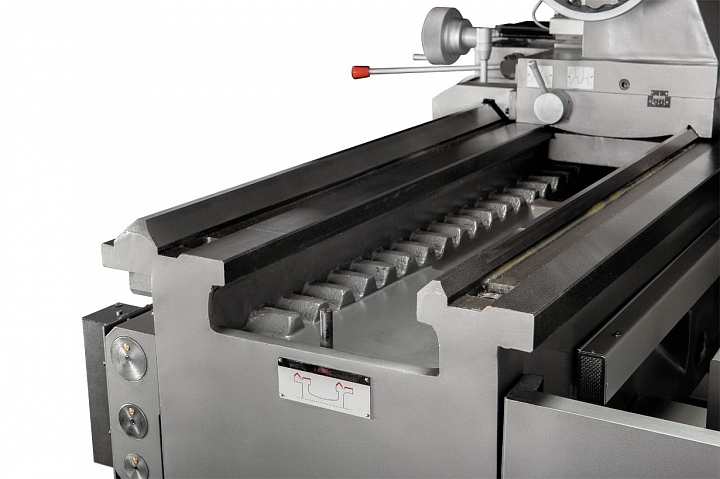

  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

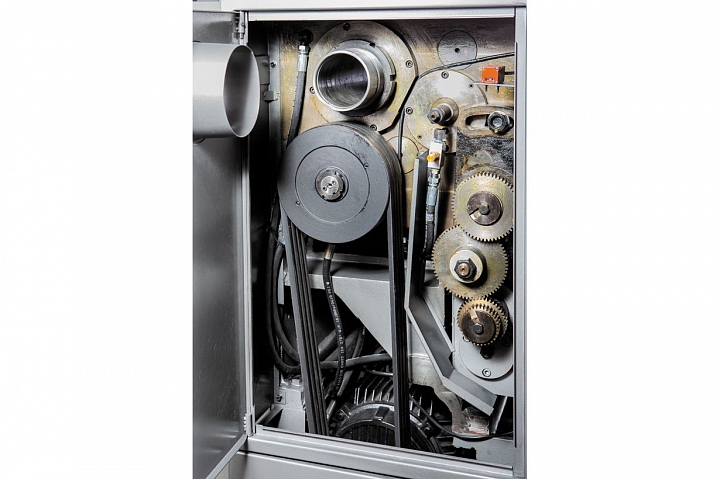

  • Коробка передач позволяет нарезать резьбу без замены шестерен

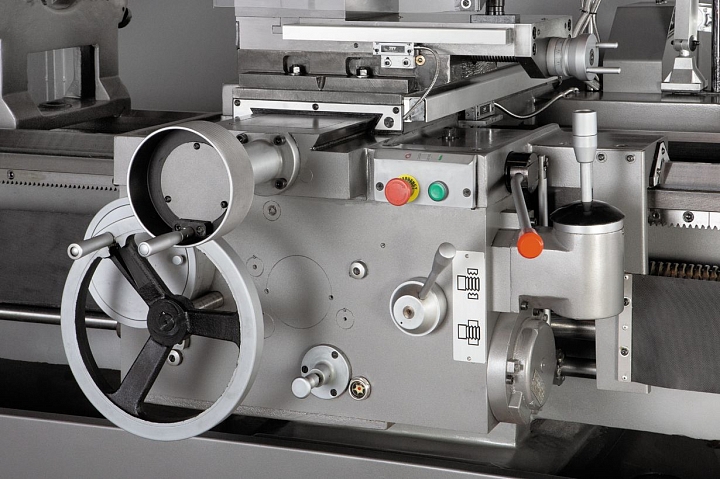

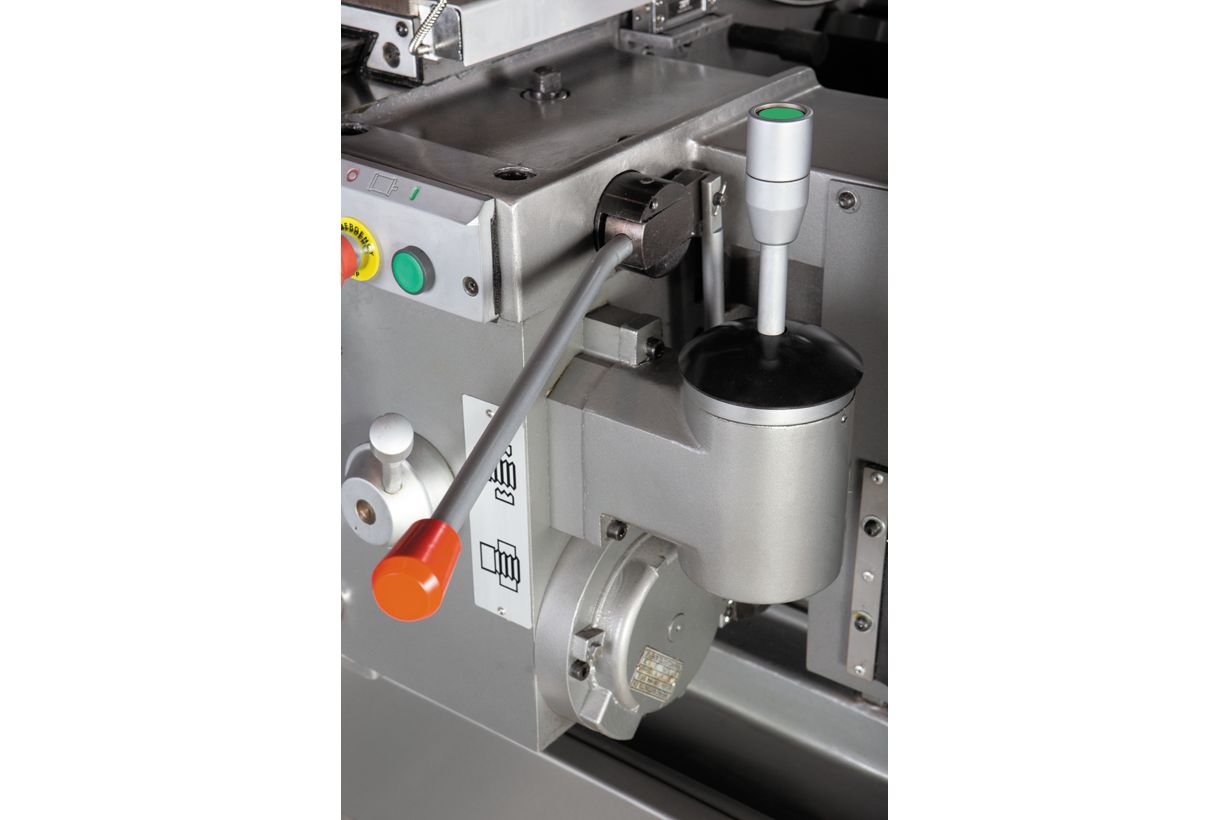

  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта

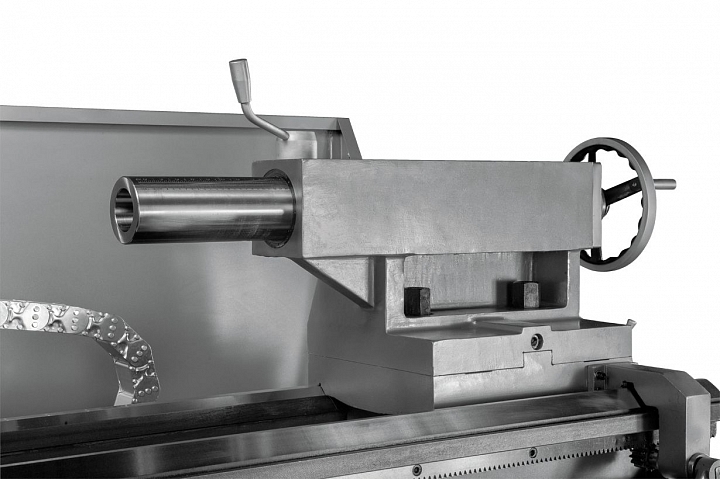

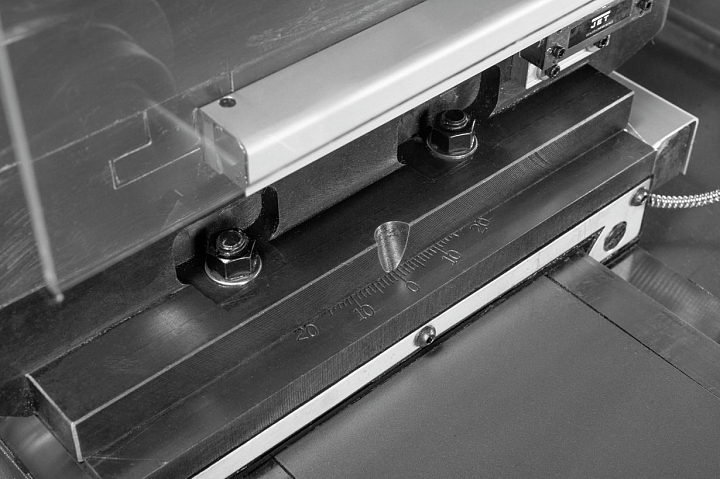

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с механической муфтой
  • Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Принадлежности:

  •  УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Такой же станок с УЦИ (DRO).

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Характеристики

Напряжение, В 400
Диаметр обточки над станиной, мм 800
Диаметр обточки над съемным мостиком, gap, мм 1000
Длина съёмного мостика, мм 310
Диаметр обточки над поперечным суппортом, мм 510
Расстояние между центрами, мм 2000
Частота вращения шпинделя, об/мин 7,5 - 1000
Количество скоростей шпинделя, шт 18
Конус шпинделя ø120 мм 1:20
Присоединение шпинделя D1-11
Диаметр проходного отверстия шпинделя, мм 105
Диапазон продольной подачи, мм/об 0,1 - 1,52 (1:1) 1,6 - 24,3 (16:1)
Количество продольных подач, шт 64
Диапазон поперечной подачи, мм/об Половина от продольных подач
Количество поперечных подач, шт 65
Диапазон метрической резьбы, мм 1 - 240
Количество метрических резьб, шт 50
Дюймовая резьба, TPI 1 - 14
Количество дюймовых резьб, шт 26
Модульная резьба, MP 0,5 - 120
Количество модульных резьб, шт 53
Диапазон питчевой резьба, DP 1 - 28
Количество питчевых резьб, шт 24
Макс. размер резца, мм 32 x 32
Ход поперечного суппорта, мм 480
Быстрый ход верхнего суппорта (эксцентрик) 200
Ускоренное перемещение продольного суппорта, м/мин 4
Ускоренное перемещение поперечного суппорта, м/мин 2

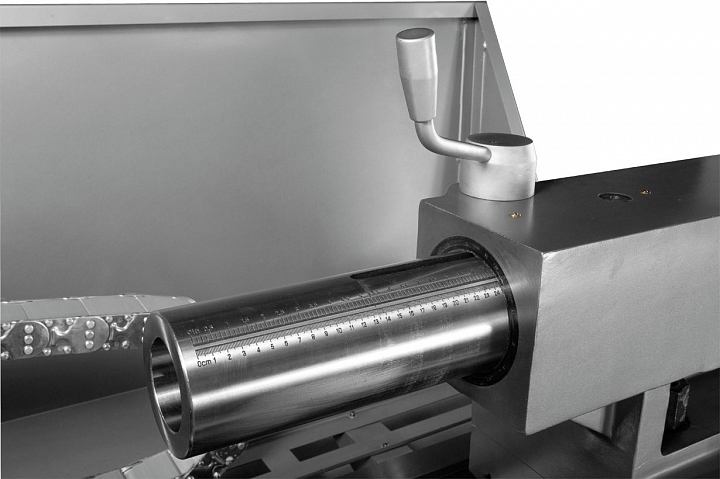

Пиноль задней бабки МК-6
Ход пиноли задней бабки, мм 230
Диаметр пиноли, мм 100
Диапазон неподвижного люнета, мм 25 - 125
Диапазон подвижного люнета, мм 30 - 240
Расстояние между направляющими, мм 560
Мощность двигателя, кВт 11
Мощность насоса СОЖ, кВт 0,09
Масса, кг 5150
Длина, мм 3275
Ширина, мм 1393
Высота, мм 1537
Масса в упаковке, кг 5878

GH-3180 ZHD - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-3180 ZHD DRO оно увеличено до 2000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. Автоматическая коробка подач имеет 65 предустановленных режимов в обеих плоскостях, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-3180 ZHD DRO поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.

Особенности:

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с механической муфтой
  • Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Принадлежности:

  •  УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Такой же станок с УЦИ (DRO).

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Комплектация

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками

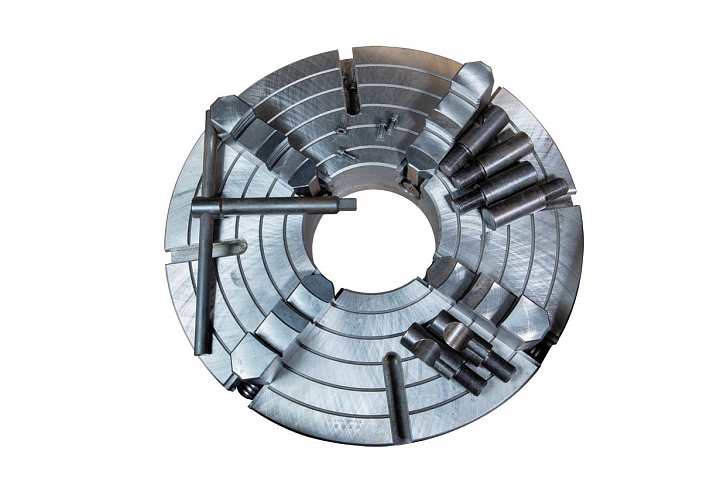

  • 4-х кулачковый патрон Ø500 мм

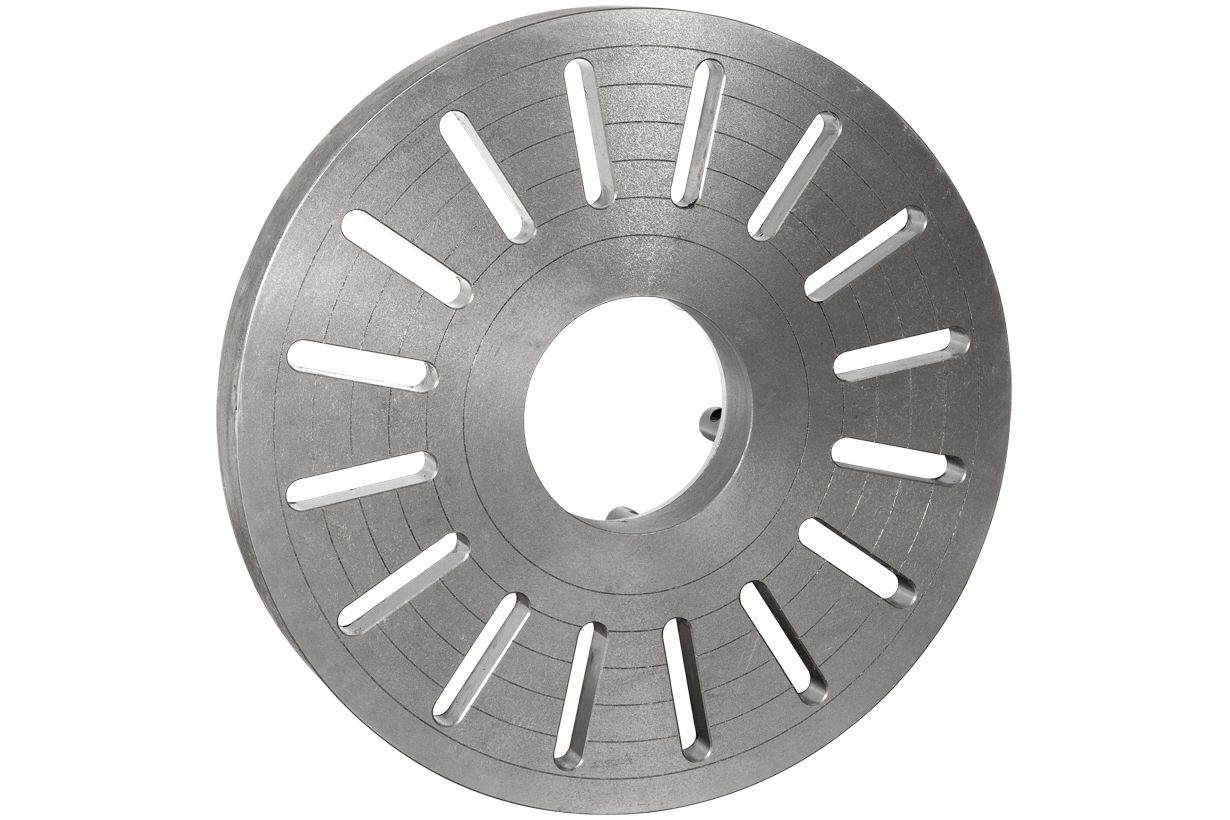

  • Планшайба Ø625 мм

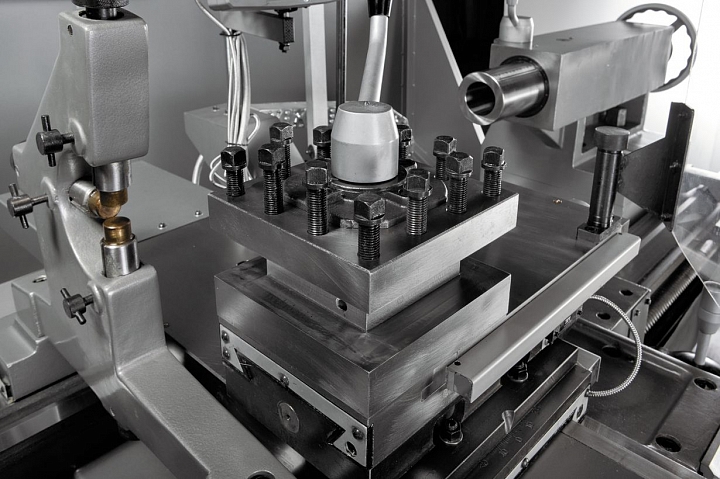

  • 4-х позиционный резцедержатель с фиксатором
  • Галогенная лампа местного освещения
  • Система подвода СОЖ
  • Ускоренное перемещение

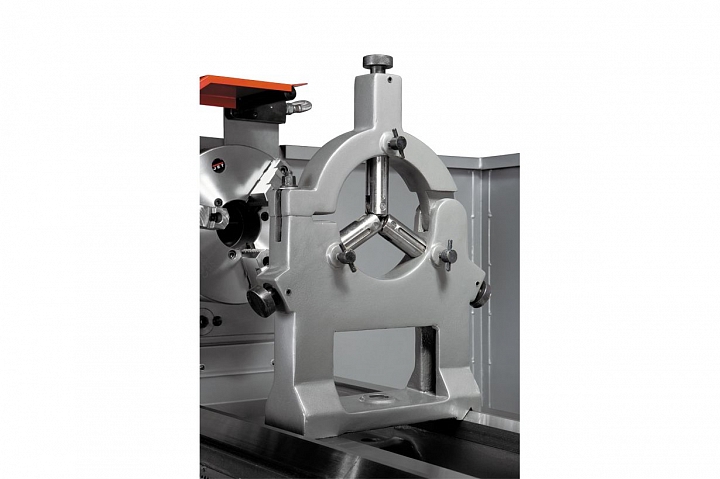

  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта

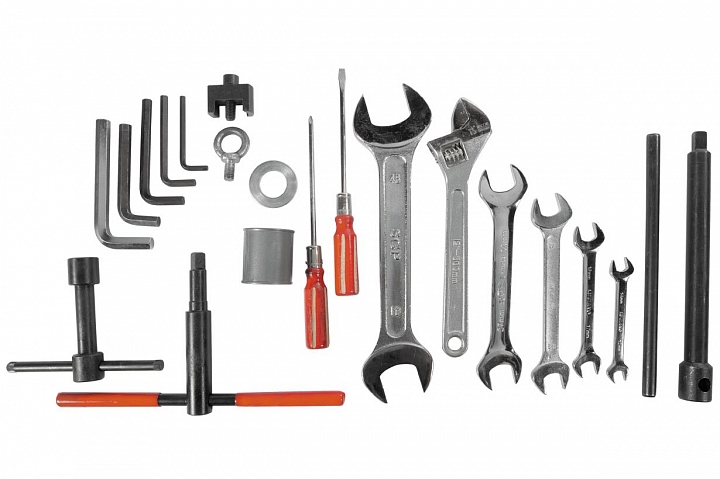

  • Инструментальный ящик для обслуживания станка
  • Поддон для сбора стружки
  • Задняя защитная стенка

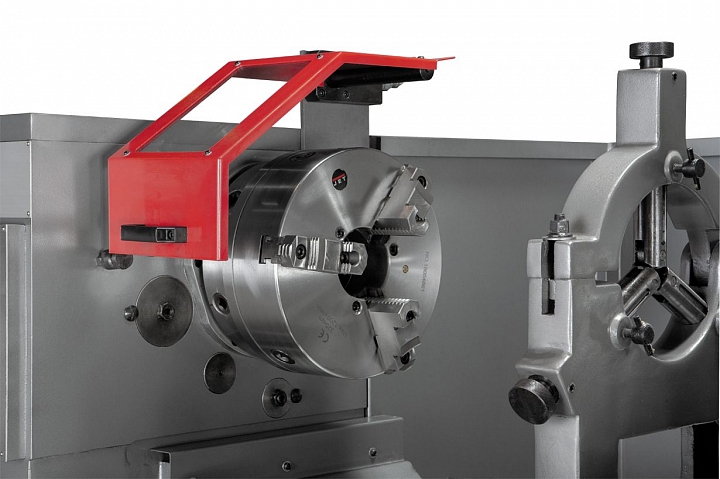

  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя

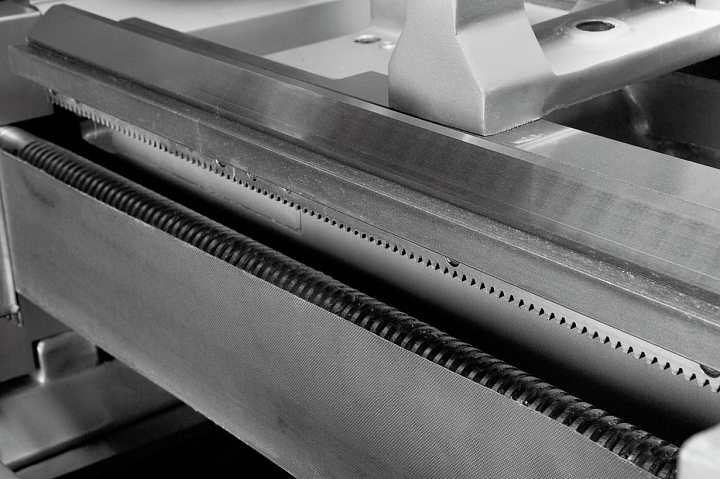

  • Защита ходового винта
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя

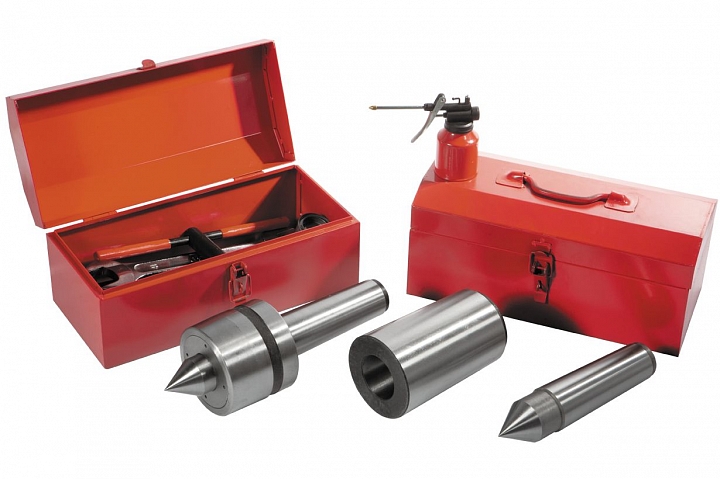

  • Ящик с инструментом
  • Руководство по эксплуатации
