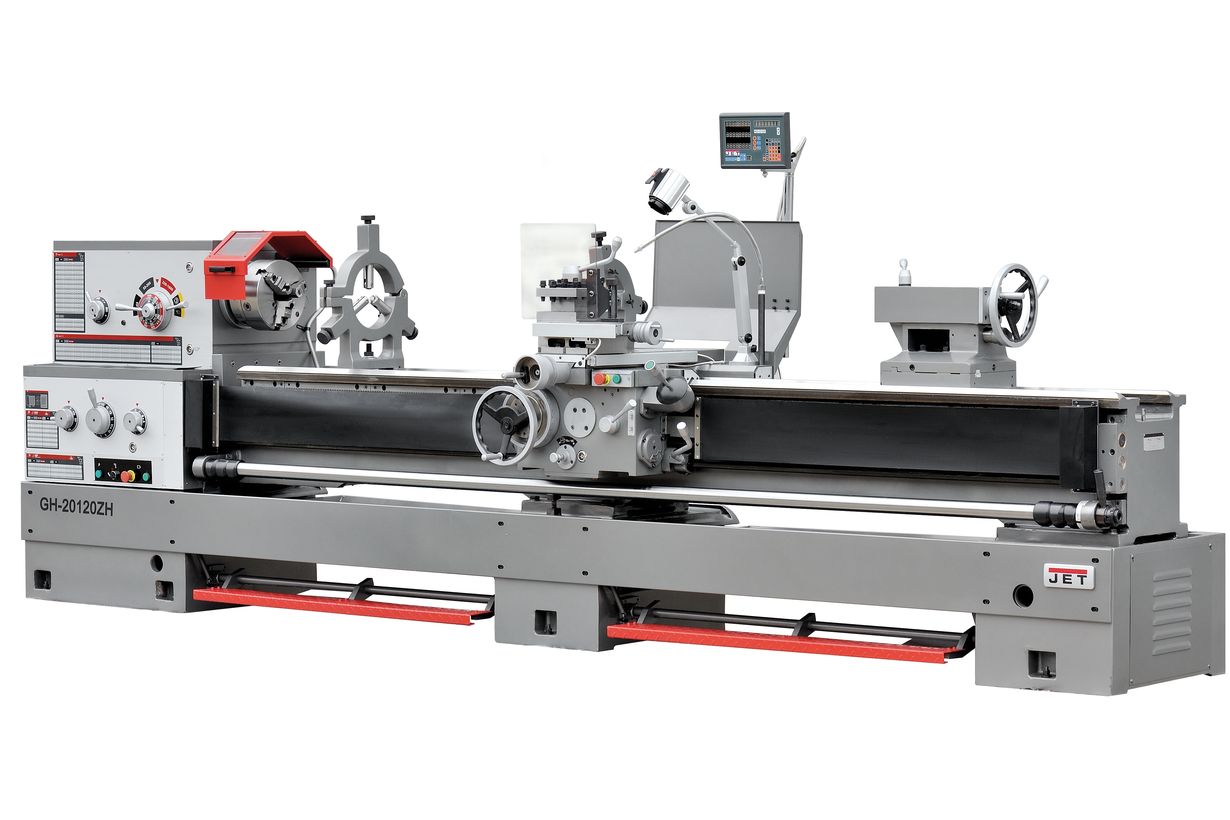

JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH Ø500 мм (расширенная комплектация)

Уточняйте наличие по телефону
Артикул: 50000833T
Цена по запросу
Описание Характеристики Комплектация Видео Инструкции Отзывы 0

Описание


токарный-станок  Расчет лизинга

  • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
  • Передняя бабка с фрикционной муфтой

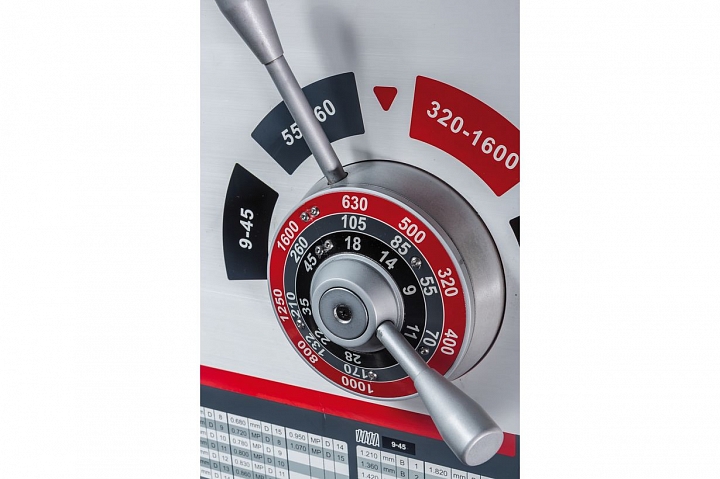

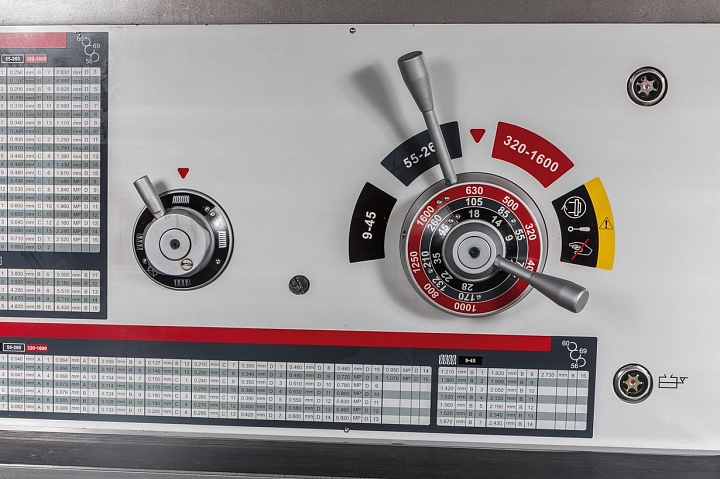

  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

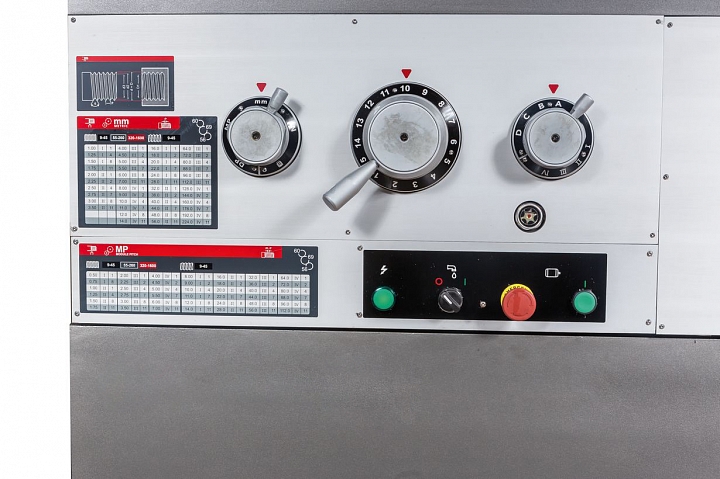

  • Коробка подач позволяет нарезать резьбу без замены шестерен

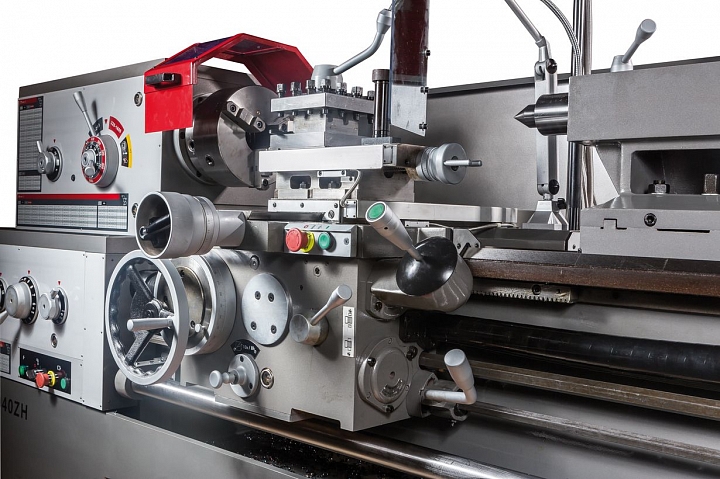

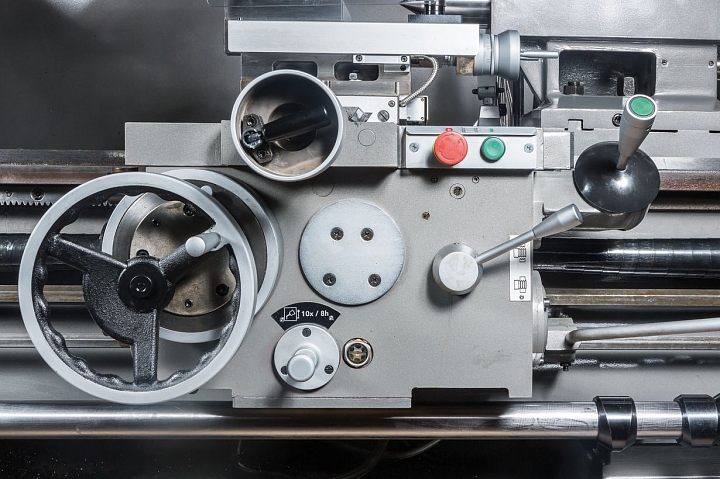

  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины

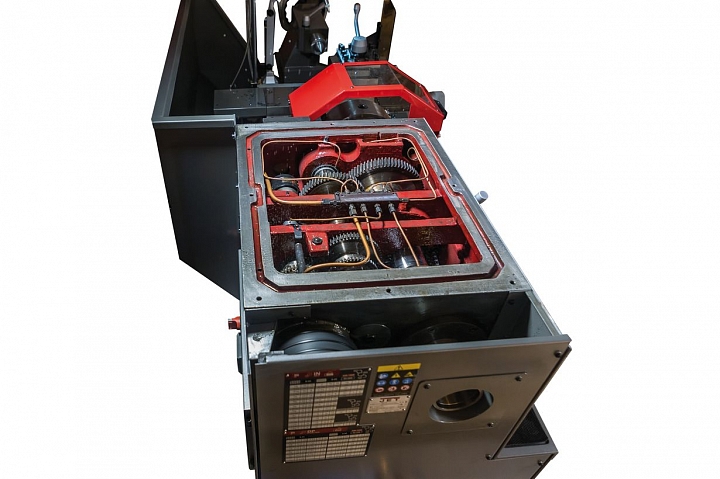

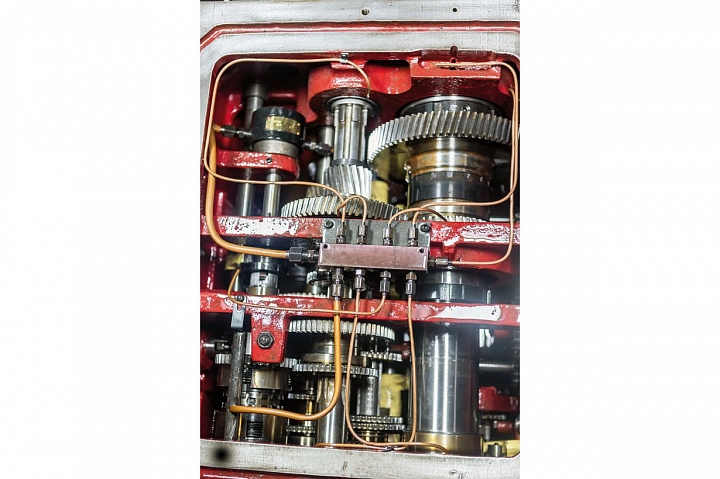

  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

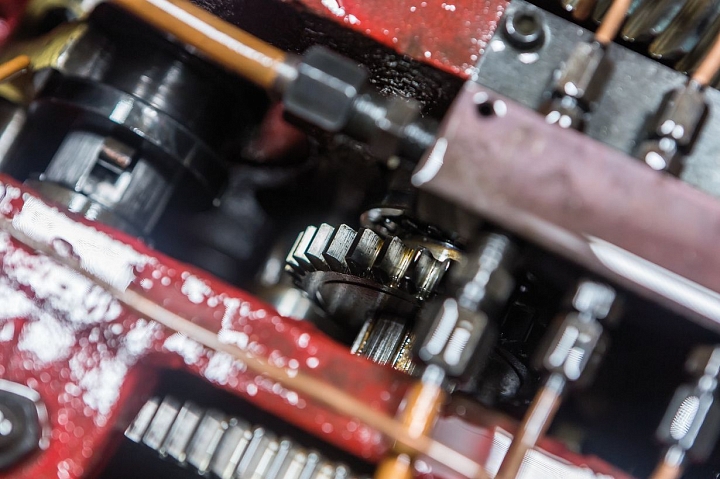

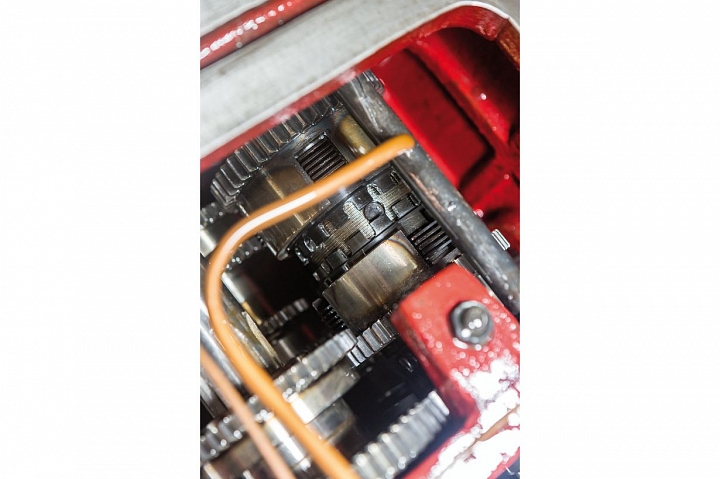

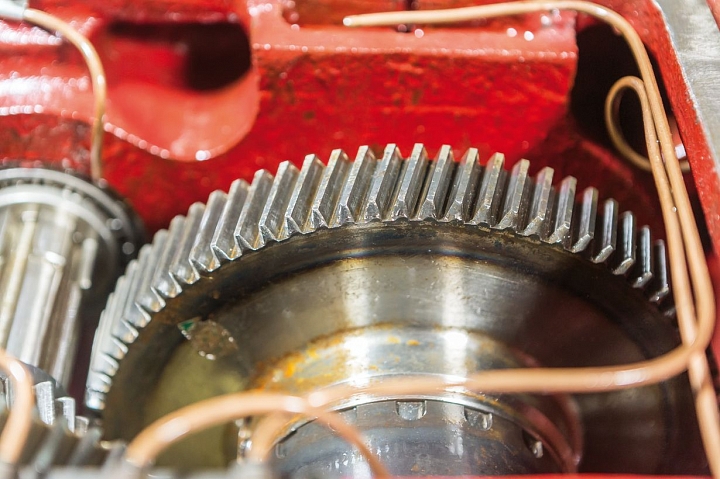

  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

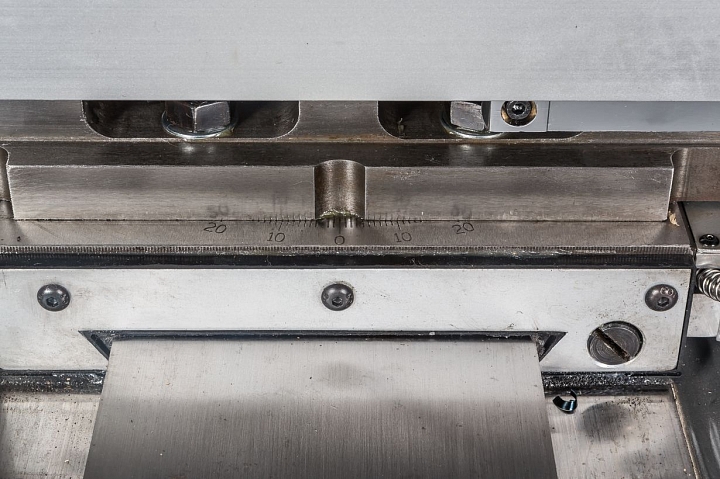

  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта

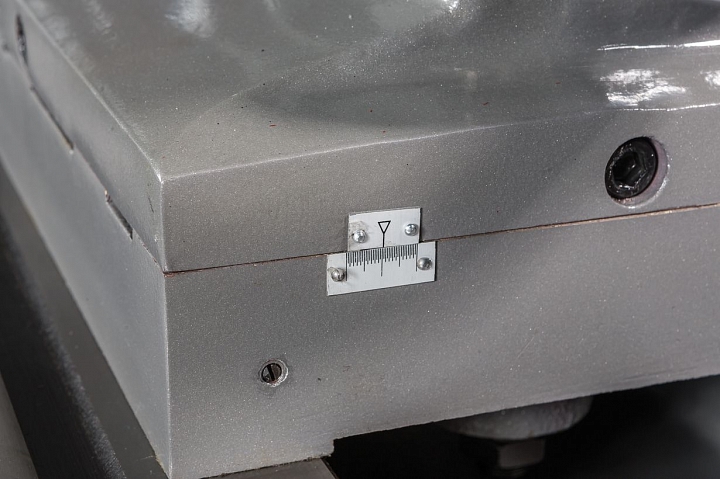

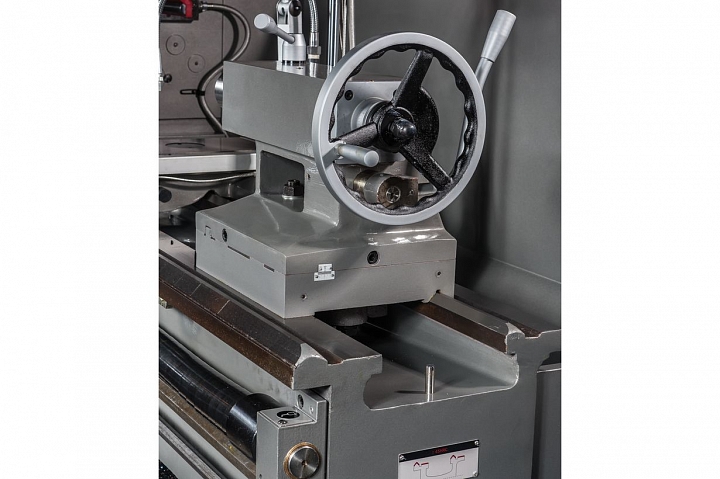

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

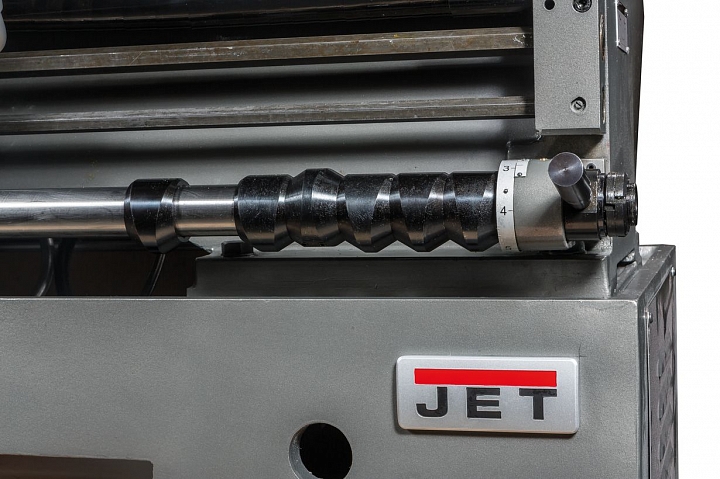

  • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
  • Полноценный современный аналог 16К20, 16К25 и 16Д20
  • Гарантия 2 года

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии  GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Характеристики

Напряжение, В 400
Диаметр обработки над станиной, мм 500
Диаметр обработки над съёмным мостиком, мм 720
Длина съёмного мостика, мм 200
Диаметр обработки над суппортом, мм 310
Расстояние между центрами, мм 3000
Частота вращения шпинделя, об/мин 9-1600
Количество скоростей шпинделя 24
Конус шпинделя МК7
Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
Отверстие шпинделя, мм Ø80
Диапазон продольных подач, мм/об 0,063–6,43
Количество продольных подач 80
Диапазон поперечных подач, мм/об 0,027–2,73
Количество поперечных подач 80
Диапазон метрических резьб, мм 1-224
Количество метрических резьб 46

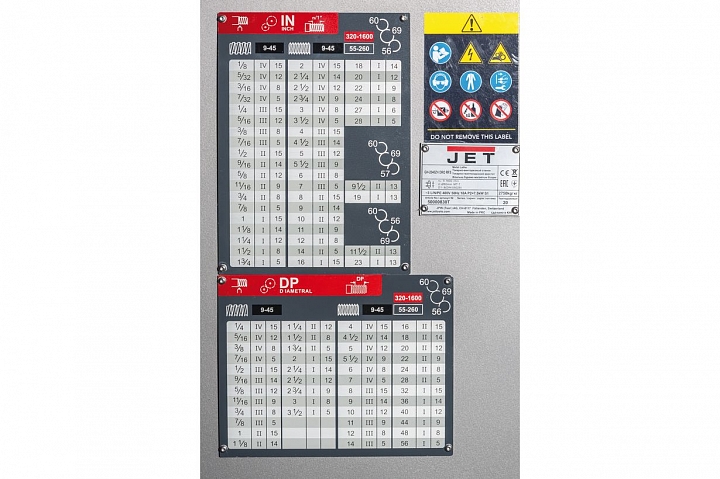

Дюймовая резьба, TPI 28 – 1/8
Количество дюймовых резьб 48
Модульная резьба, MP 0,5 – 112
Количество модульных резьб 42
Диапазон питчевых резьб, DP 56 – 1/ 4
Количество питчевых резьб 45
Шаг ходового винта, мм 12
Макс. размер инструмента, мм 32x32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Конус пиноли задней бабки MK5
Ход пиноли задней бабки, мм 150
Поперечный ход задней бабки, мм ±15
Диаметр неподвижного люнета, мм 50-200
Диаметр подвижного люнета, мм 18–100
Расстояние между направляющими, мм 405
Мощность главного двигателя, кВт 7,5 (10 л.с.) S1
Номинальный ток, А 18
Кабель подключения (H07RN-F) 4x4мм²
Внешний предохранитель, А 25
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Длина, мм 4500
Ширина, мм 1280
Высота, мм 1300
Масса, кг 3600
Длина в упаковке, см 470
Ширина в упаковке, см 148
Высота в упаковке, см 160
Масса в упаковке, кг 3600

токарный-станок  Расчет лизинга

  • Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
  • Передняя бабка с фрикционной муфтой
  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
  • Коробка подач позволяет нарезать резьбу без замены шестерен
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
  • Полноценный современный аналог 16К20, 16К25 и 16Д20
  • Гарантия 2 года

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии  GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.

Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Комплектация

  • 6 регулировочных опор
  • Защитное ограждение
  • Защита резцедержателя

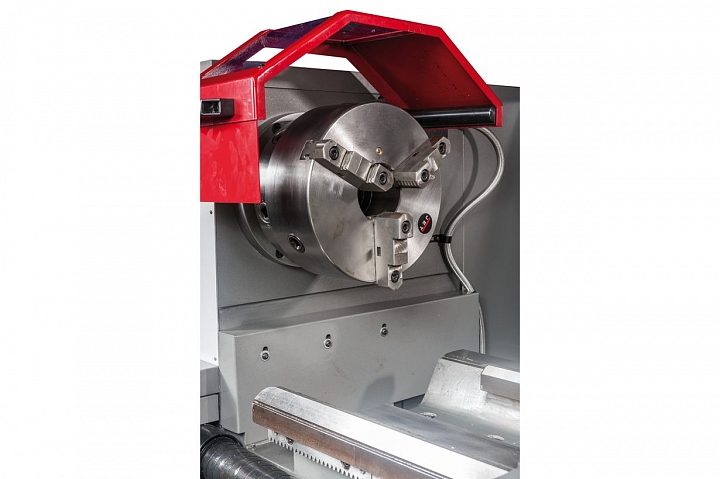

  • Защита патрона с концевым выключателем
  • Трехкулачковый патрон 250мм с базовыми и обратными кулачками
  • 4-кулачковая планшайба 320мм
  • Зажимная шайба 400мм

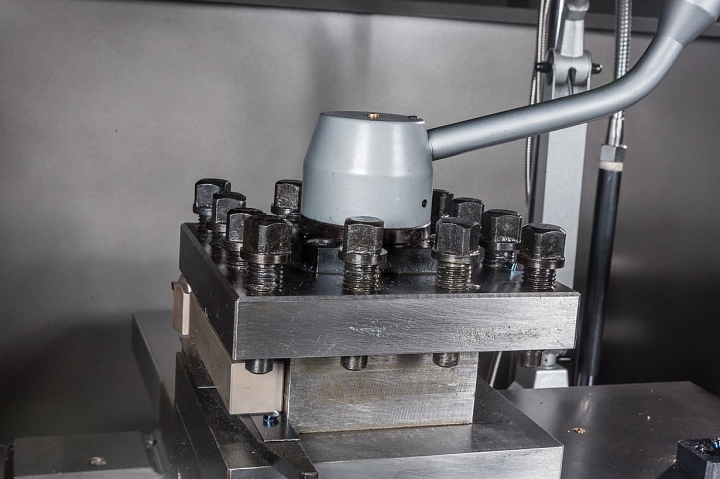

  • 4-х позиционный резцедержатель с функцией поворота
  • Неподвижный люнет
  • Подвижный люнет

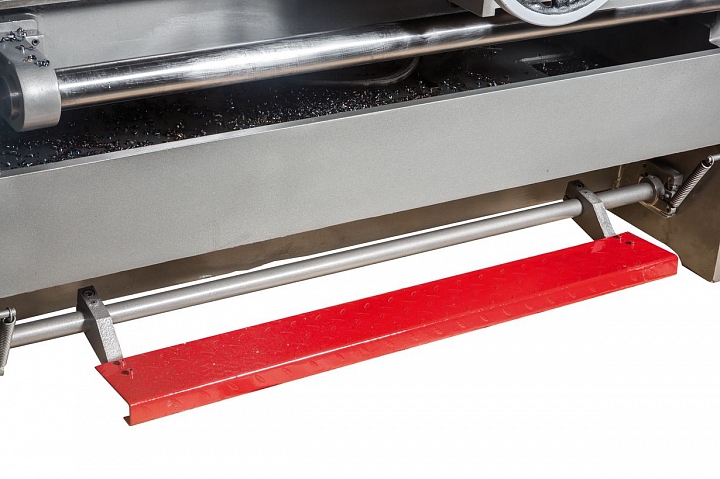

  • Ножной тормоз с концевым выключателем
  • Система подвода СОЖ
  • Галогеновая лампа
  • Вращающийся центр MК 5
  • Невращающийся центр MК 5
  • Переходная втулка MК 7/ MК 5
  • Резьбоуказатель
  • Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
  • Рабочий инструмент в ящике
  • Масленка
  • Руководство по эксплуатации
  • Список запасных частей
