Серия JCT 15-36

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

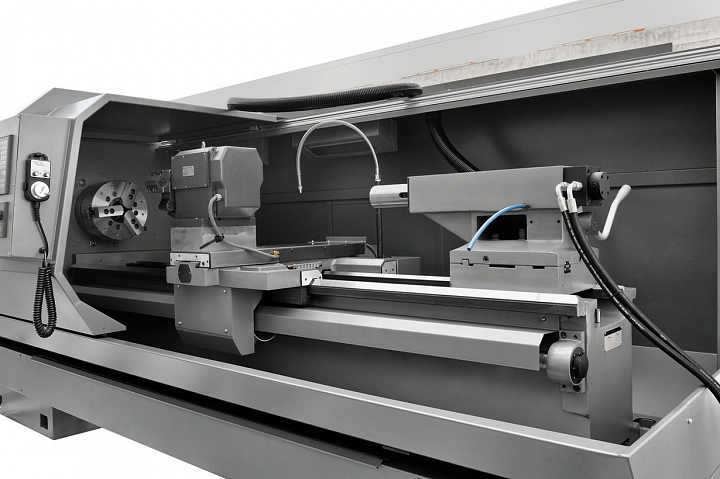

Серия JCT-15S CNC / JCT-15F CNC

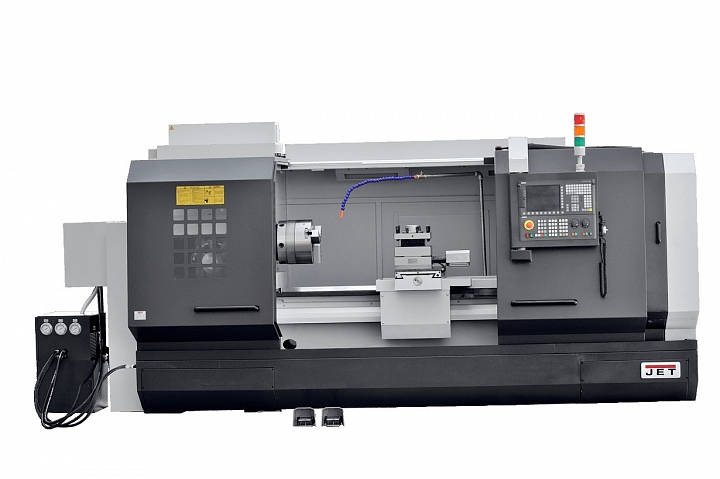

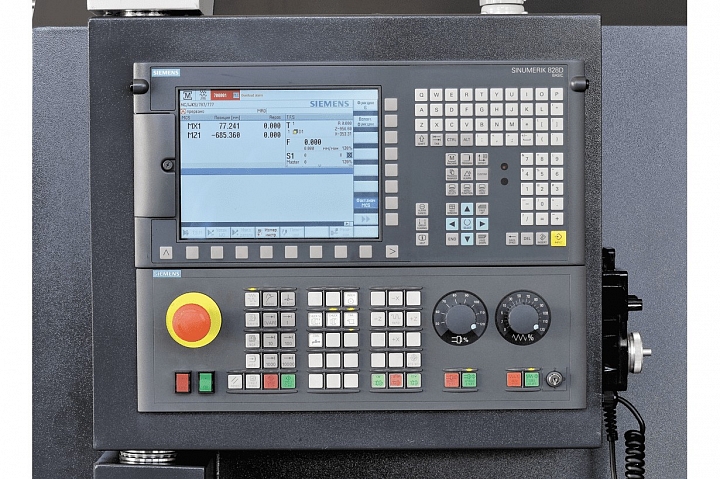

Модель с ЧПУ Siemens 828D JCT-15S CNC
Модель с ЧПУ Fanuc 0i JCT-15F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 560 мм
при использовании рев. Головы 420 мм
БЕЗ СЪЕМНОГО МОСТИКА (GAP): мм
Макс. Ø заготовки над суппортом 330 мм
Расстояние между центрами 750 / 1000 / 1500 / 2000 / 3000 мм
Макс. длина точения 650 / 900 / 1400 / 1900 / 2900 мм
при использовании рев. головы 585 / 735 / 1235 / 1735 / 2735 мм
Ø патрона 10 (250); 12 (305) дюйм (мм)
Ø гидравлич. патрона 10 (250); 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 320 мм
Макс. перемещение по оси Z 720 / 970 / 1470 / 1970 / 2970 мм
Направляющие / ширина X,Z скольжения тип / мм
Ширина станины 405 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 27-135; 55-270; 160-805; 325-1630 об / мин
Количество передач 4 шт
Конус шпинделя А2-8 / MK-7 тип
Ø проходного отверстия в шпинделе 80 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6 автоматические шт
Макс. размер инструмента 20х20 (VDI30); 32х32 (4поз.) мм
ЗАДНЯЯ БАБКА:

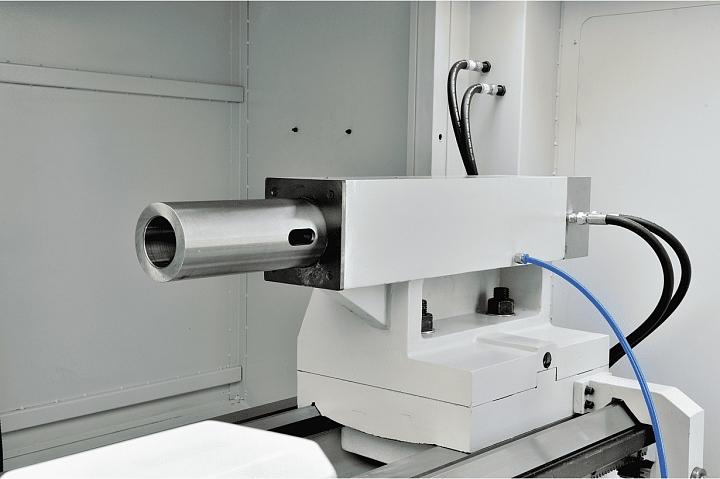

Конус пиноли задней бабки MK-5 тип
Ø пиноли задней бабки 75 мм
Ход пиноли задней бабки 150 мм
СКОРОСТЬ:
Максимальная скорость подачи X / Z 8 / 10 м / мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,09 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7,5; 11 кВт
Крутящий момент на главном двигателе 76; 111 Нм
Крутящий момент на шпинделе 1407; 2055 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2250 / 2500 / 3000 / 3500 / 4500х1200х1520 мм
Масса нетто / (брутто) 2700 / 3000 / 3600 / 4100 / 4700 кг

Серия JCT-16S CNC / JCT-16F CNC

Модель с ЧПУ Siemens 828D JCT-16S CNC
Модель с ЧПУ Fanuc 0i JCT-16F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 660 мм
при использовании рев. Головы 520 мм
БЕЗ СЪЕМНОГО МОСТИКА (GAP): мм
Макс. Ø заготовки над суппортом 430 мм
Расстояние между центрами 750 / 1000 / 1500 / 2000 / 3000 мм
Макс. длина точения 650 / 900 / 1400 / 1900 / 2900 мм
при использовании рев. головы 585 / 735 / 1235 / 1735 / 2735 мм
Ø патрона 10 (250); 12 (305) дюйм (мм)
Ø гидравлич. патрона 10 (250); 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 365 мм
Макс. перемещение по оси Z 720 / 970 / 1470 / 1970 / 2970 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 405 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 27-135; 55-270; 160-805; 325-1630 об/мин
Количество передач 4 шт
Конус шпинделя D8/113 1:20 тип
Ø проходного отверстия в шпинделе 105 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6 автоматические шт
Макс. размер инструмента 32х32 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки MK-5 тип
Ø пиноли задней бабки 75 мм
Ход пиноли задней бабки 150 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,09 кВт
МОЩНОСТЬ:
Мощность главного двигателя 11 кВт
Крутящий момент на главном двигателе 111 Нм
Крутящий момент на шпинделе 2055 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2250 / 2500 / 3000 / 3500 / 4500х1200х1580 мм
Масса нетто/(брутто) 3800 / 3100 / 3700 / 4300 / 5300 кг

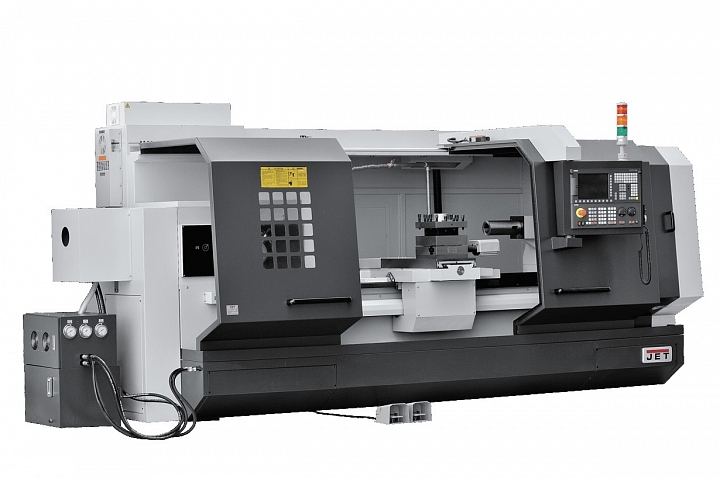

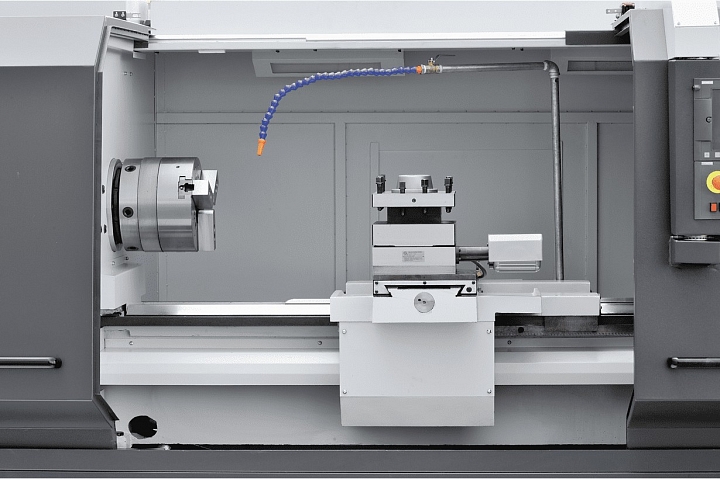

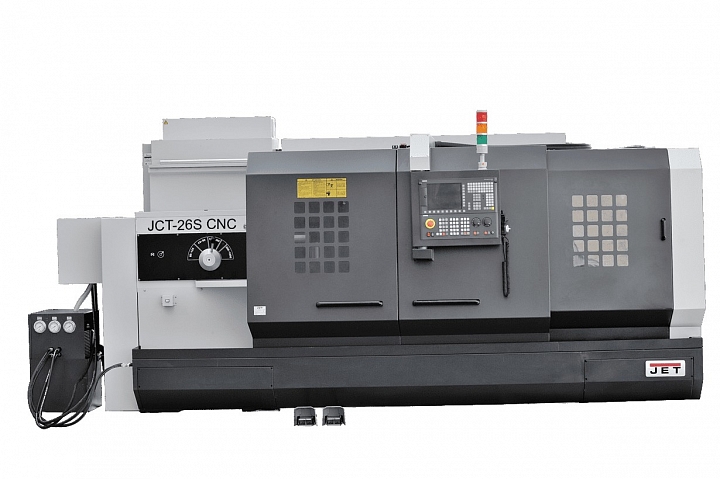

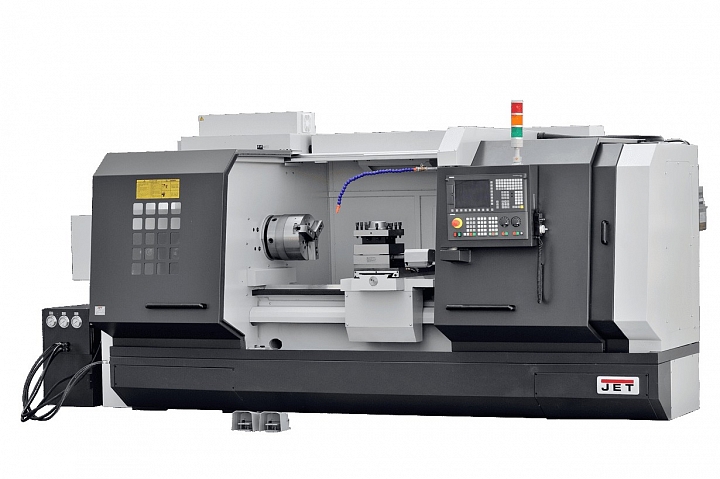

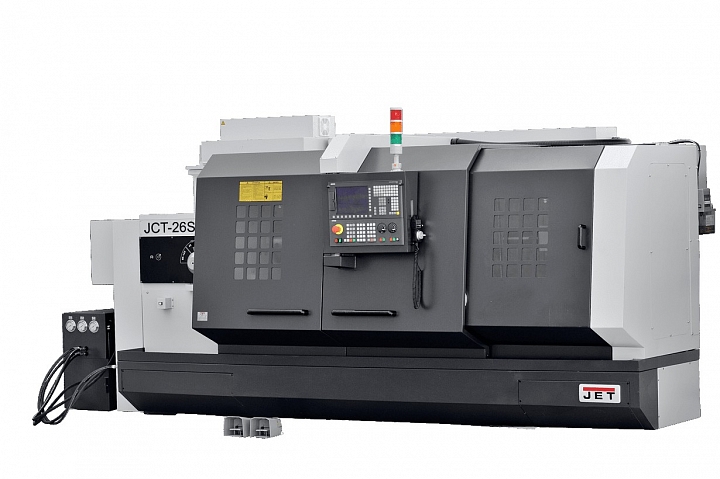

Серия JCT-26S CNC / JCT-26F CNC

Модель с ЧПУ Siemens 828D JCT-26S CNC
Модель с ЧПУ Fanuc 0i JCT-26F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 630 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
БЕЗ СЪЕМНОГО МОСТИКА (GAP): мм
Макс. Ø заготовки над суппортом 360 мм
Расстояние между центрами 1000/1500/2000/3000/4000 мм
Макс. длина точения 900/1400/1900/2900/3900 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
Ø патрона 12 (305); 15 (380) дюйм (мм)
Ø гидравлич. патрона 12 (305); 15 (380) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 440 мм
Макс. перемещение по оси Z 1000/1500/2000/3000/4000 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 560 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 40-90; 60-120; 120-360; 300-1000 об/мин

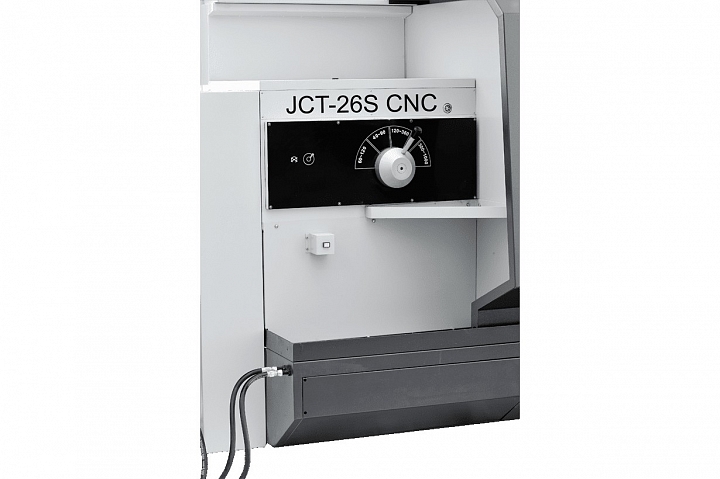

Количество передач 4 шт
Конус шпинделя D11/1:20 тип
Ø проходного отверстия в шпинделе 104 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40х40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 230 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 11; 15 кВт
Крутящий момент на главном двигателе 72; 98 Нм
Крутящий момент на шпинделе 1800; 2450 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200 / 3700 / 4200 / 5200х1660х1820 мм
Масса нетто/(брутто) 3480 / 3780 / 4280 / 4780 кг

Серия JCT-32S CNC / JCT-32F CNC

Модель с ЧПУ Siemens 828D JCT-32S CNC
Модель с ЧПУ Fanuc 0i JCT-32F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 800 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
БЕЗ СЪЕМНОГО МОСТИКА (GAP): мм
Макс. Ø заготовки над суппортом 500 мм
Расстояние между центрами 1000 / 1500 / 2000 / 3000 / 4000 мм
Макс. длина точения 900 / 1400 / 1900 / 2900 / 3900 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
Ø патрона 12 (305); 15 (380) дюйм (мм)
Ø гидравлич. патрона 12 (305); 15 (380) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 500 мм
Макс. перемещение по оси Z 1000 / 1500 / 2000 / 3000 / 4000 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 560 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 40-105; 80-205; 195-500; 385-1000 об/мин
Количество передач 4 шт
Конус шпинделя D11/1:20 тип
Ø проходного отверстия в шпинделе 104 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40х40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 230 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 11; 15 кВт
Крутящий момент на главном двигателе 72; 98 Нм
Крутящий момент на шпинделе 1800; 2450 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200 / 3700 / 4200 / 5200х1660х1820 мм
Масса нетто/(брутто) 3480 / 3780 / 4280 / 4780 кг

Серия JCT-36S CNC / JCT-36F CNC

Модель с ЧПУ Siemens 828D JCT-36S CNC
Модель с ЧПУ Fanuc 0i JCT-36F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 910 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
без съемного мостика (GAP) 1100 мм
Макс. Ø заготовки над суппортом 530 мм
Расстояние между центрами 1500 / 2000 / 3000 / 4000 мм
Макс. длина точения 1350 / 1850 / 2850 / 3850 мм
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ: мм
Ø патрона 15 (380) дюйм (мм)
Ø гидравлич. патрона 15 (380) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 520 мм
Макс. перемещение по оси Z 1500 / 2000 / 3000 / 4000 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 600 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 10-90; 20-180; 40-320; 80-630 об/мин
Количество передач 4 шт
Конус шпинделя D11/120 1:20 тип
Ø проходного отверстия в шпинделе 104 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40х40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-5 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 250 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15; 18,5 кВт
Крутящий момент на главном двигателе 98; 120 Нм
Крутящий момент на шпинделе 2130; 2608 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4200х2000х1930 (для РМЦ 3м) мм
Масса нетто/(брутто) 6600 (для РМЦ 3м) кг

Стандартная комплектация:

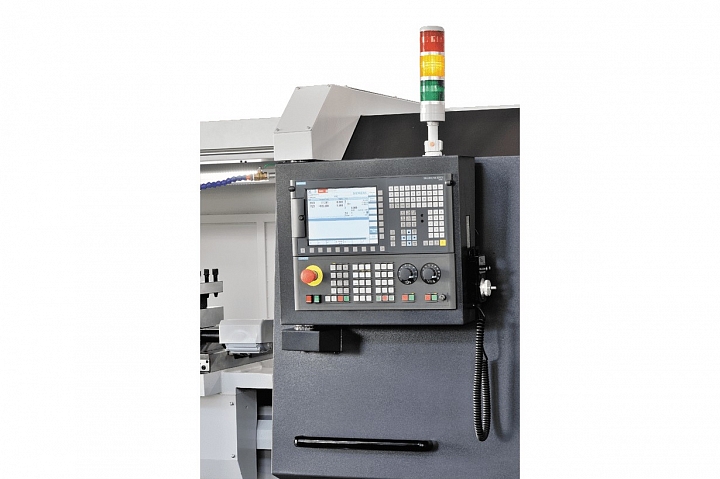

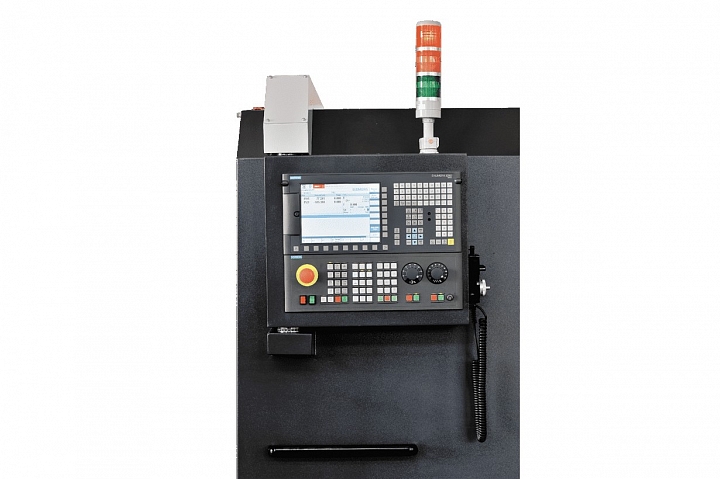

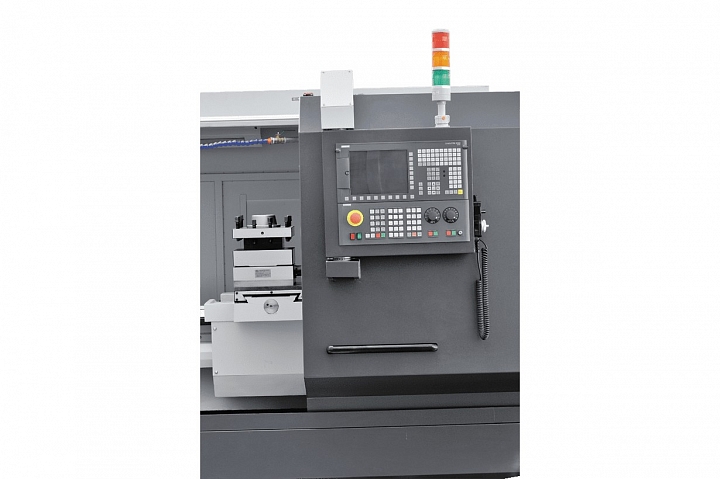

  • Система ЧПУ Siemens 828D
  • Shop Turn для системы с ЧПУ Siemens 828D
  • Мощность мотора шпинделя 11-18,5 кВт

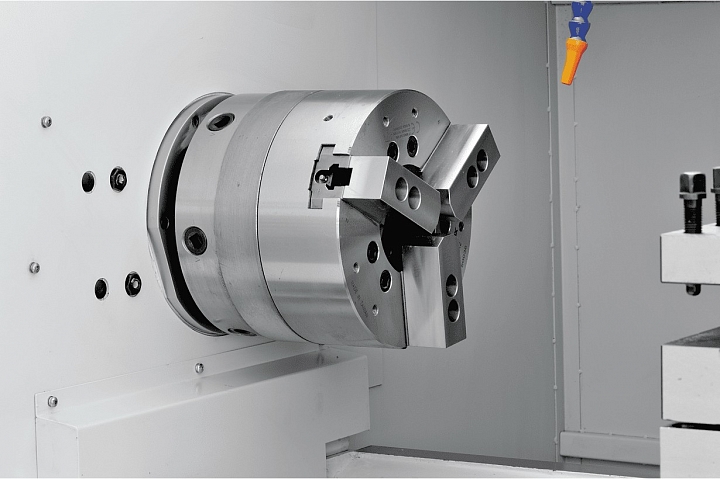

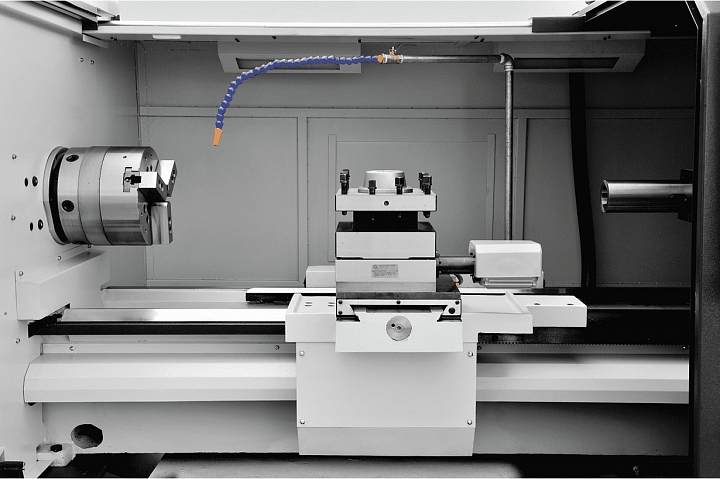

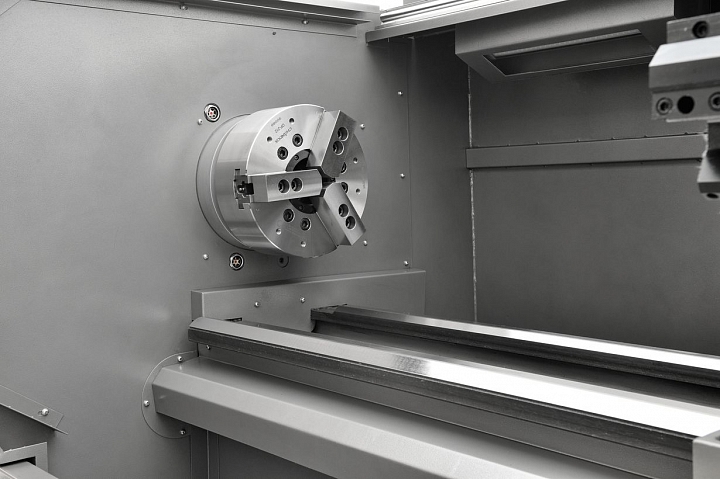

  • Ручной или гидравлический 3-х кулачковый патрон

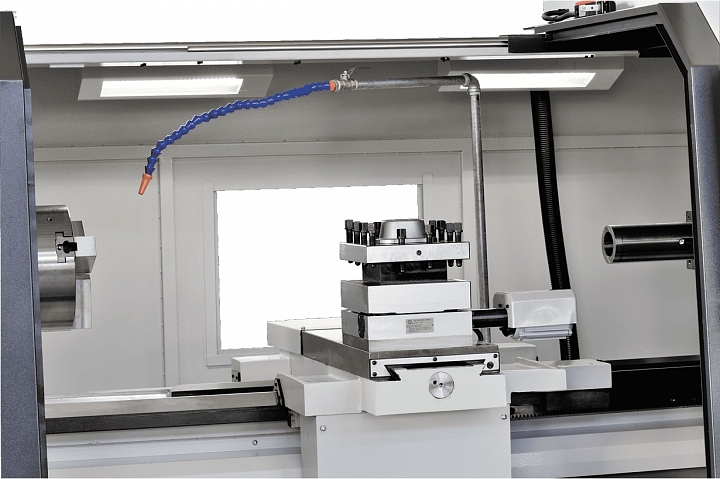

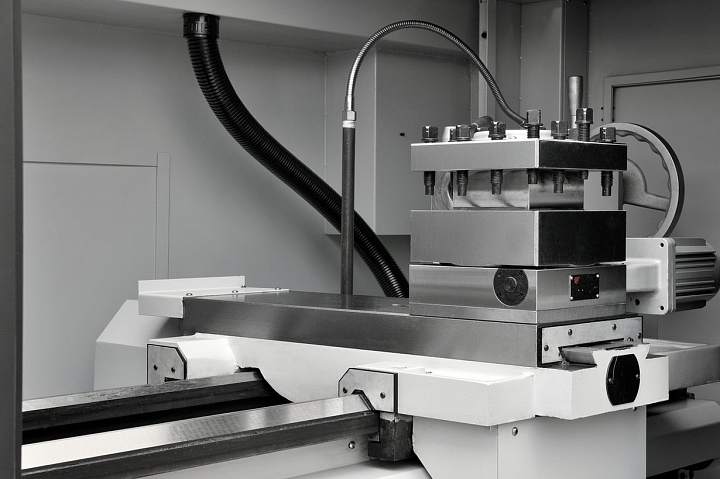

  • 4-х позиционный автоматический резцедержатель

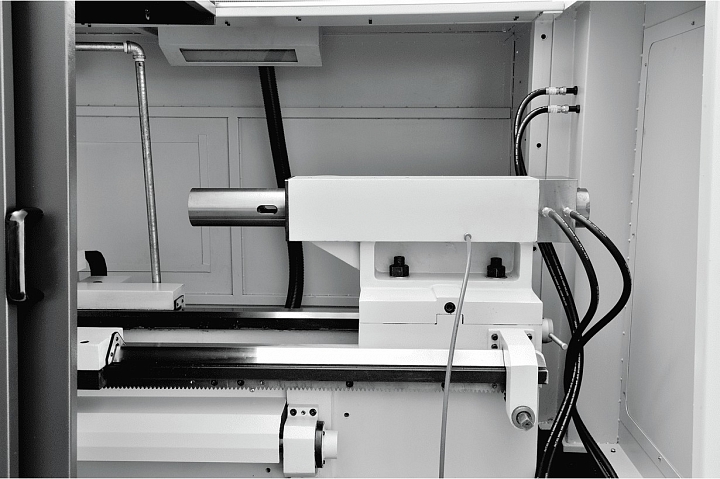

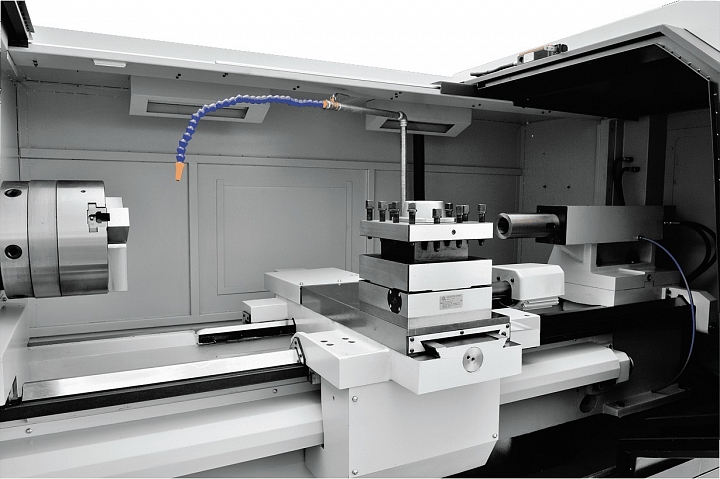

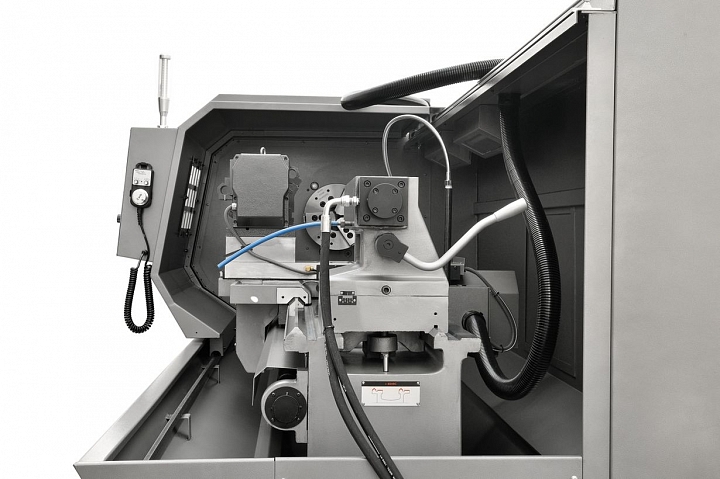

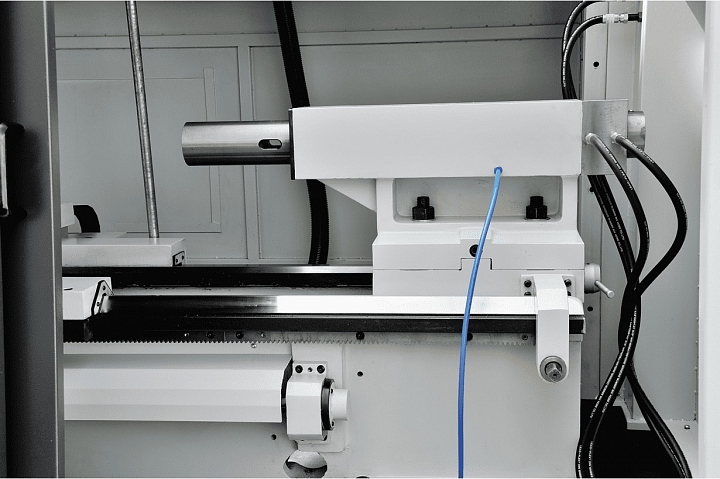

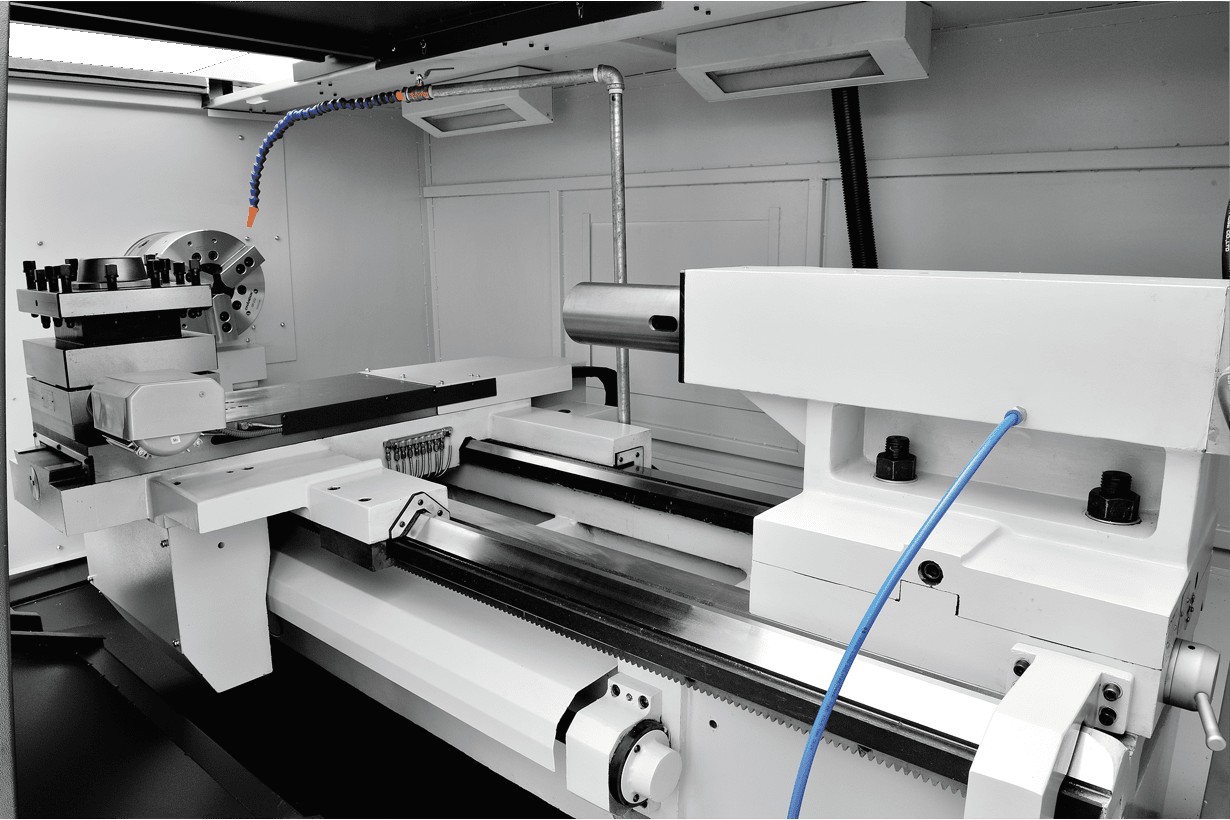

  • Задняя бабка

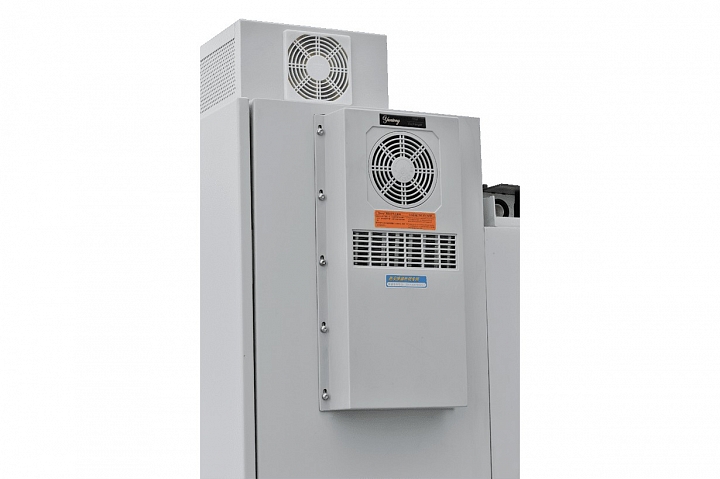

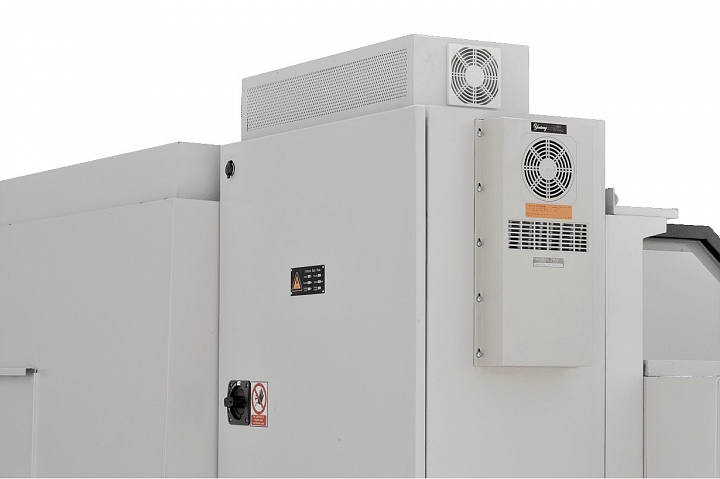

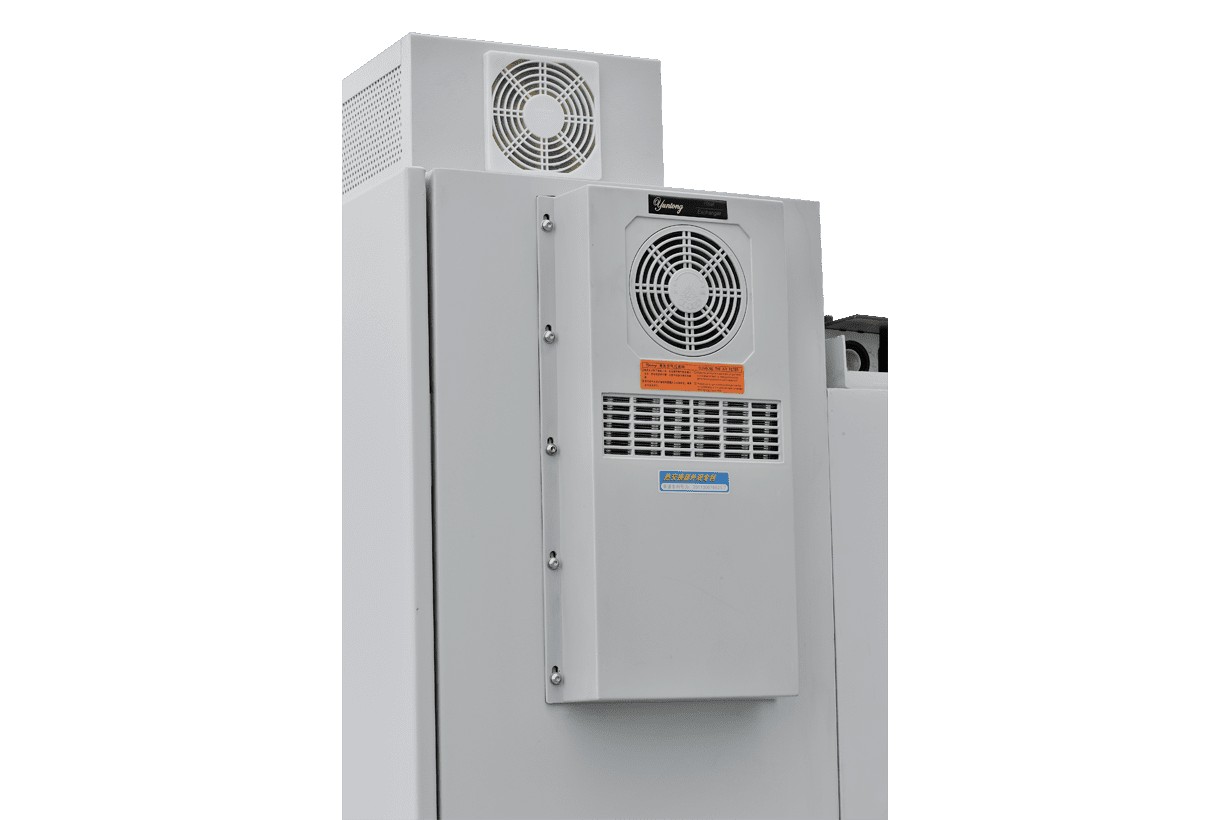

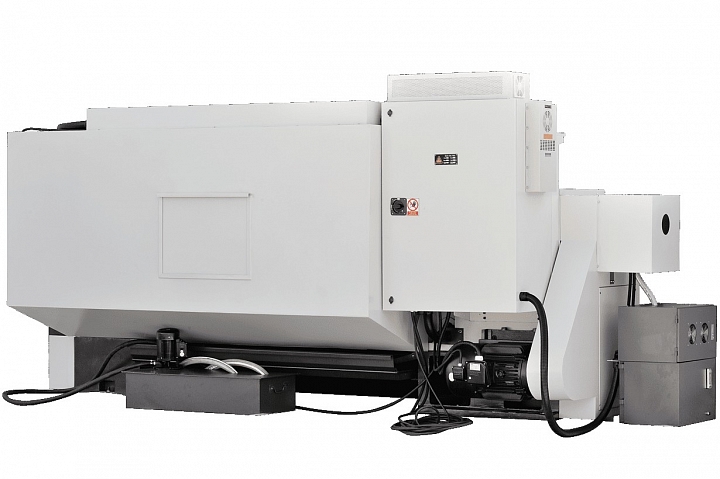

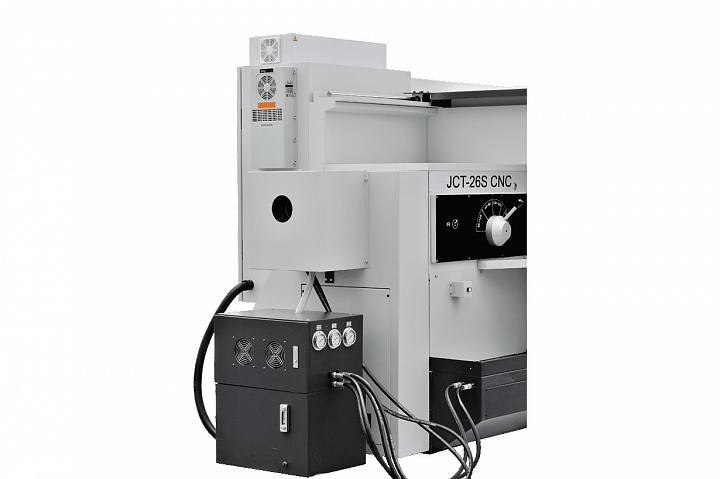

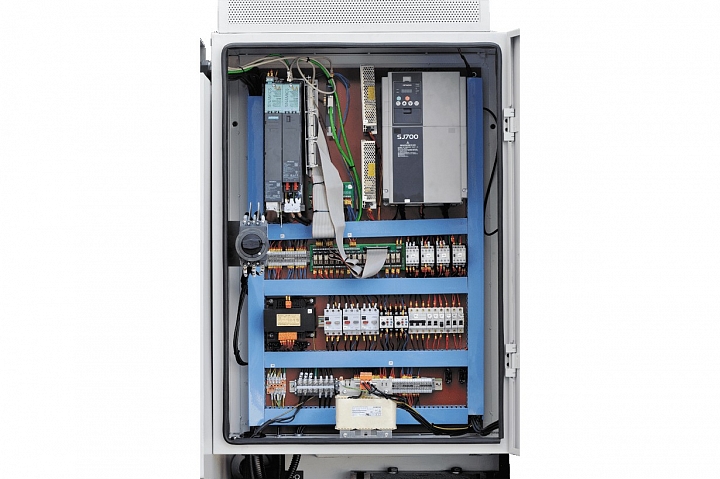

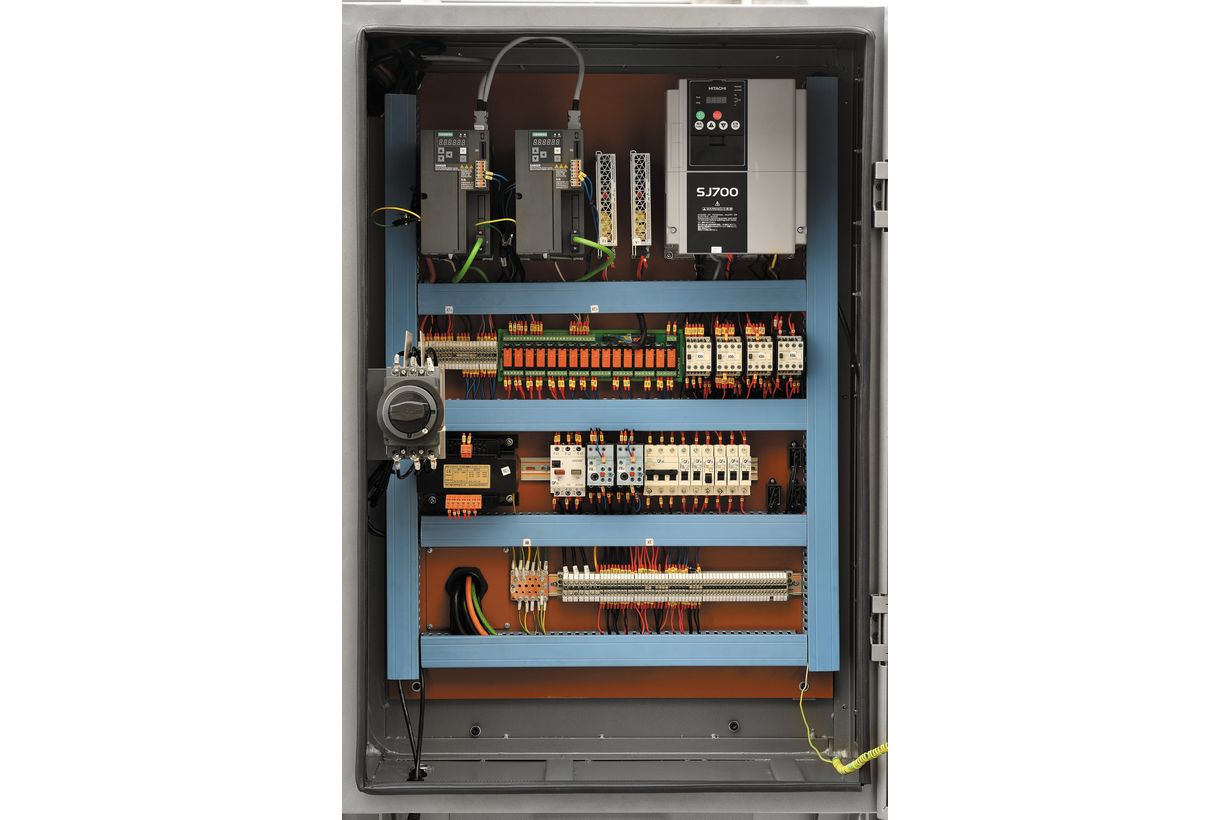

  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями

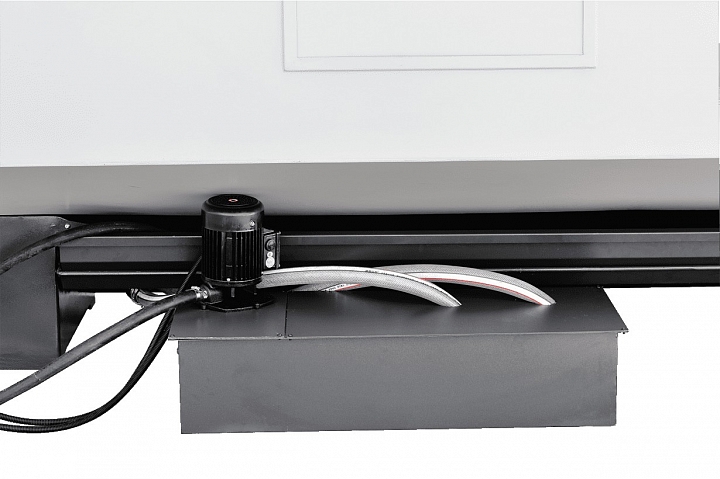

  • Система подачи СОЖ

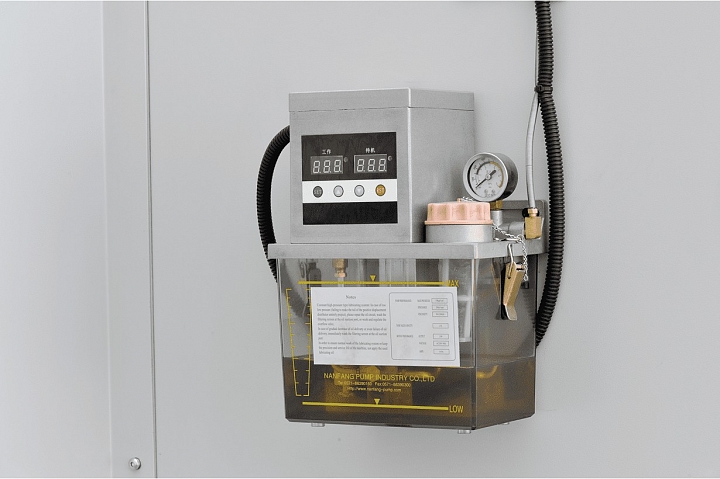

  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Электрозамок двери

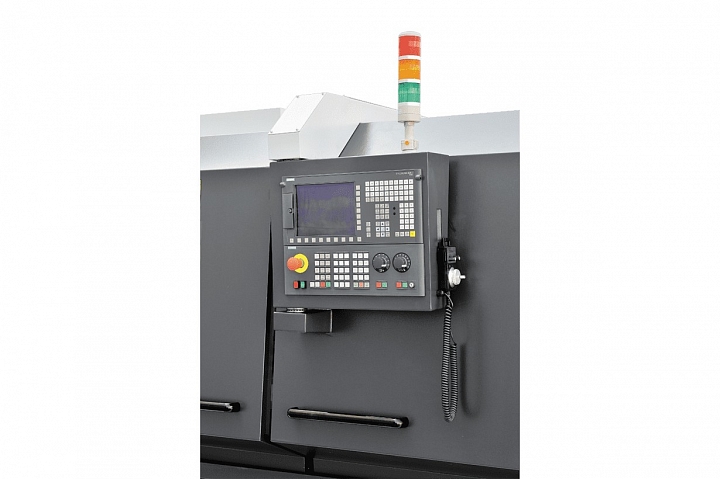

  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Fanuc 0i TF

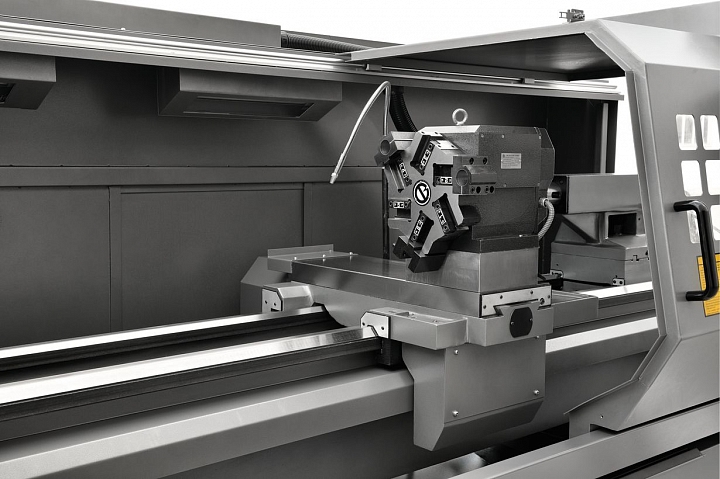

  • 6-12 позиционная револьверная голова
  • 3-х кулачковый патрон 15 дюймов

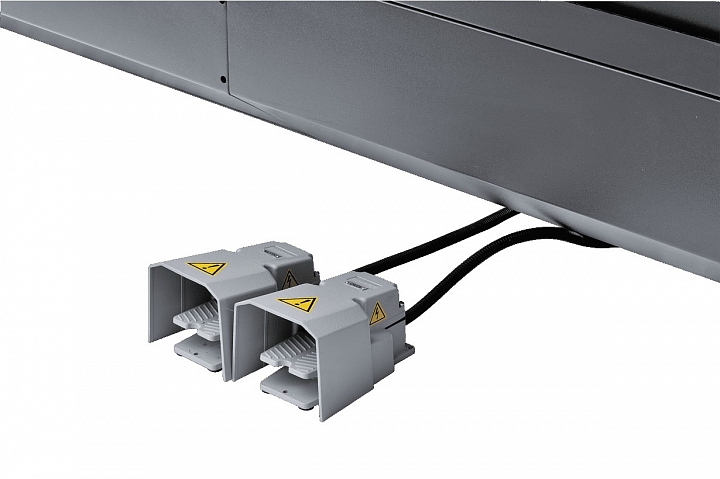

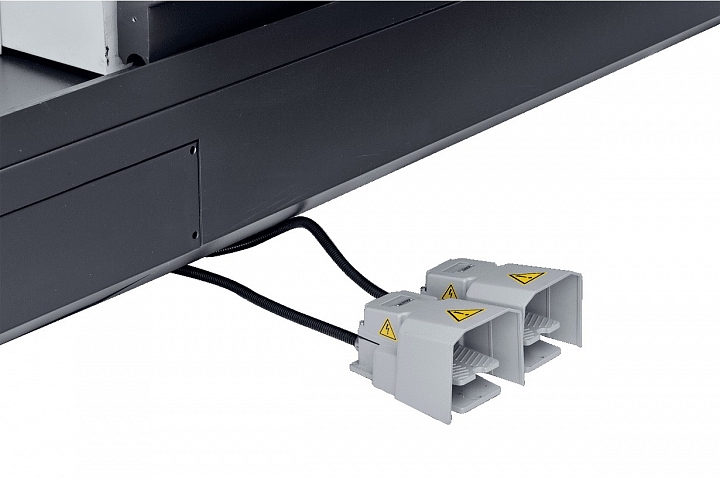

  • 3-х кулачковый гидравлический патрон
  • Стружечный конвейер

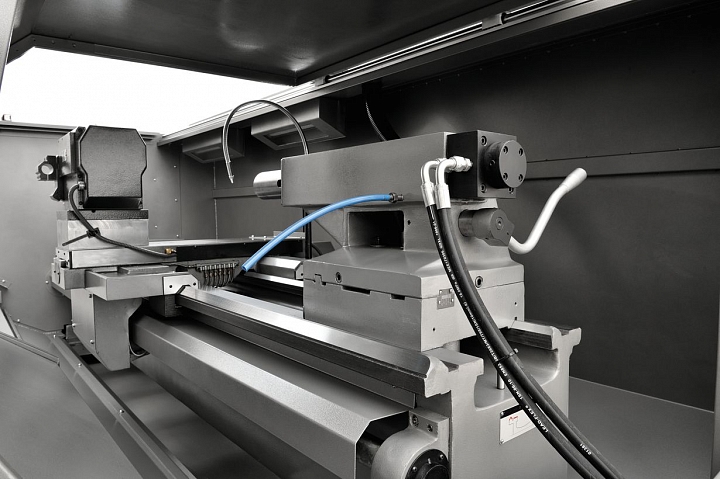

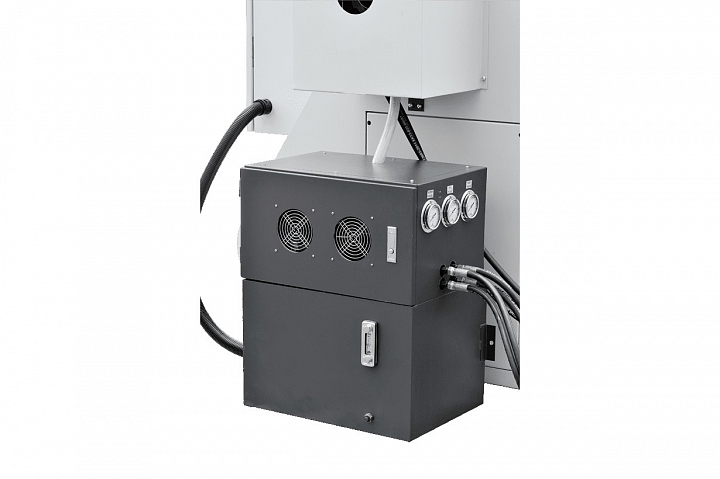

  • Гидравлическая задняя бабка
  • Подвижный / неподвижный люнеты
  • Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

  • Мощные станки для средних заготовок из металлов обычной и высокой твердости.Наиболее жесткая конструкция шпинделя. Силовые резцедержки для инструментов размером до 40х40мм.
  • Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
  • Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
