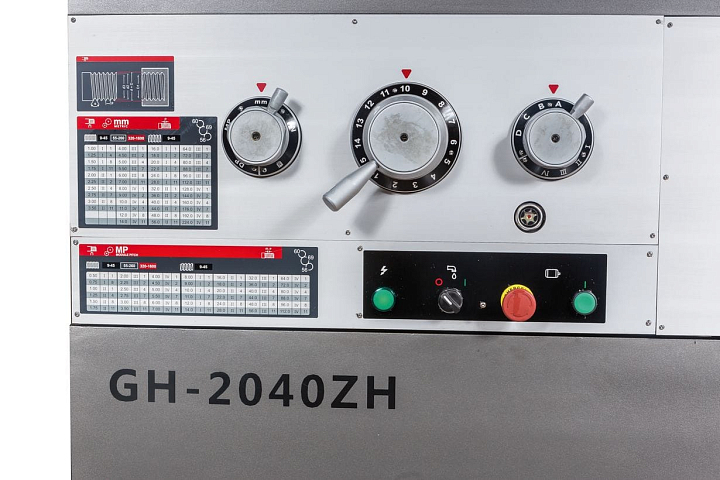

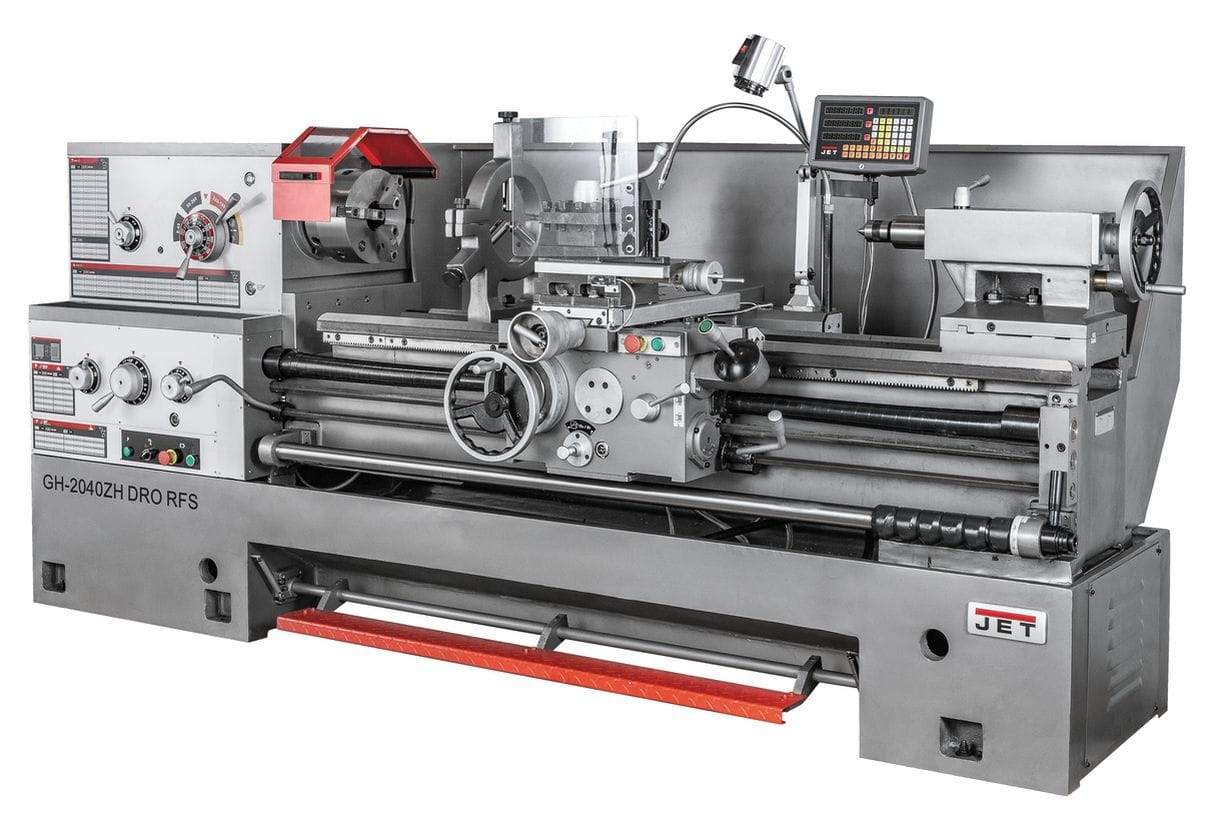

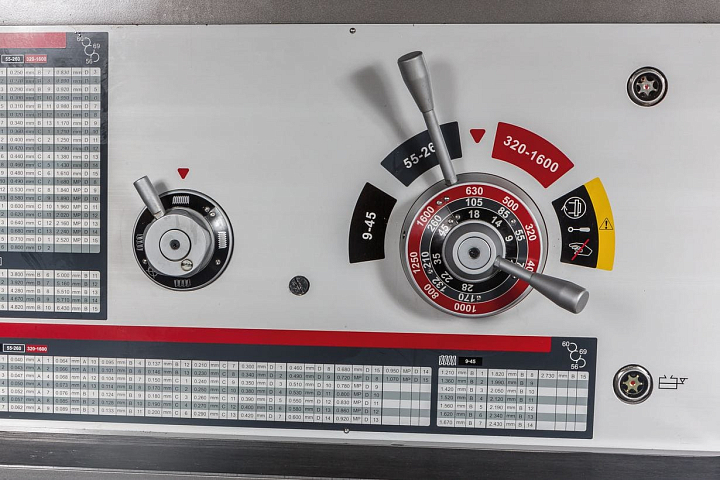

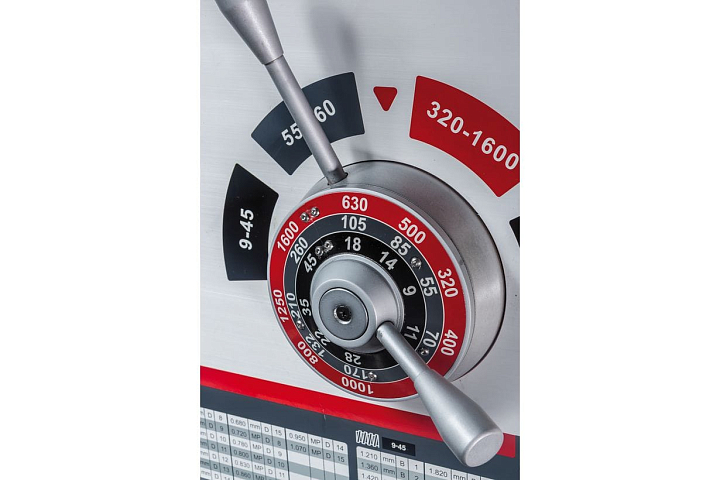

Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.

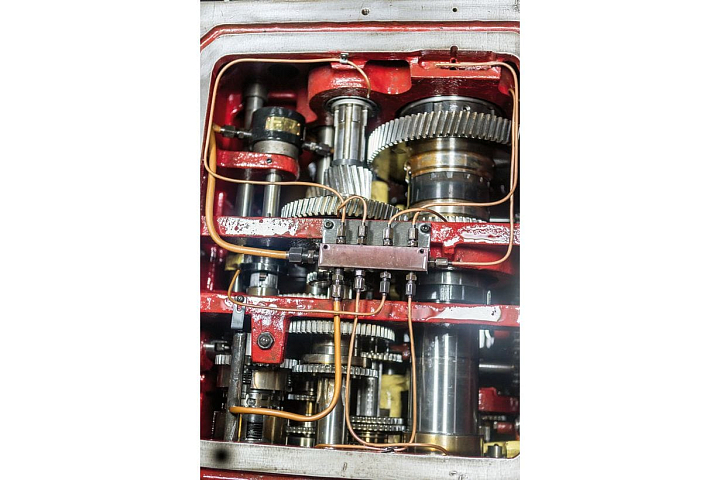

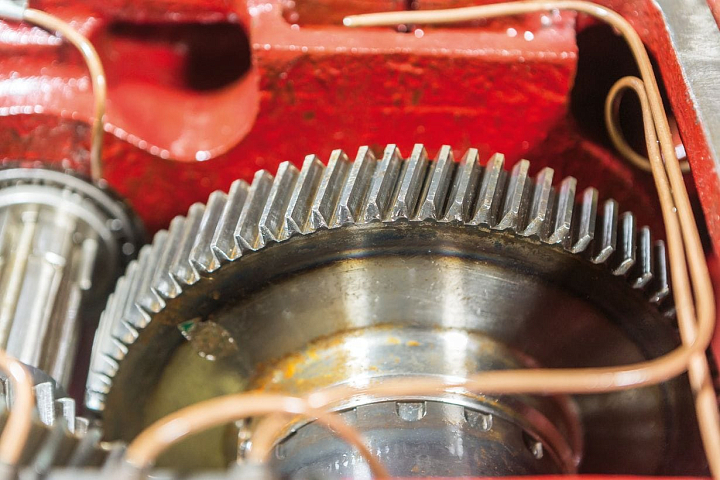

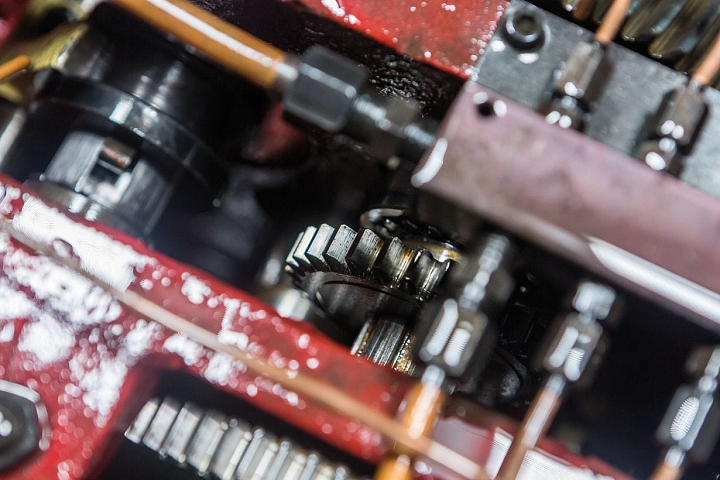

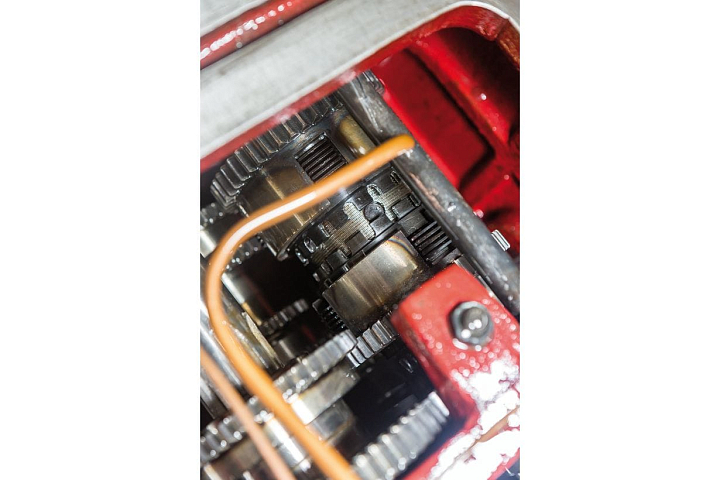

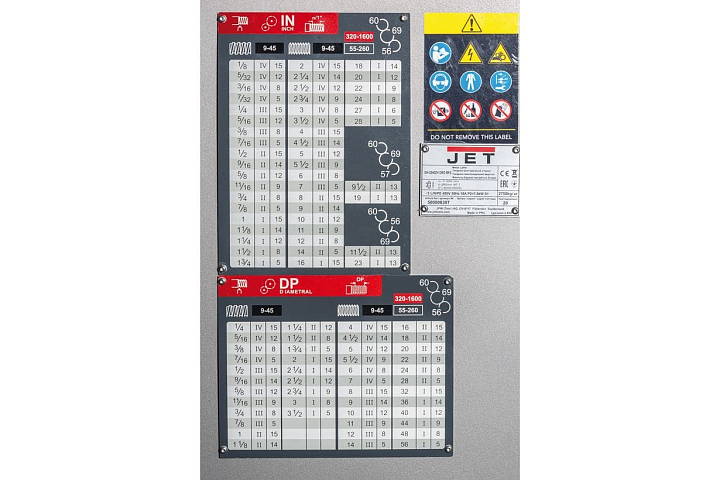

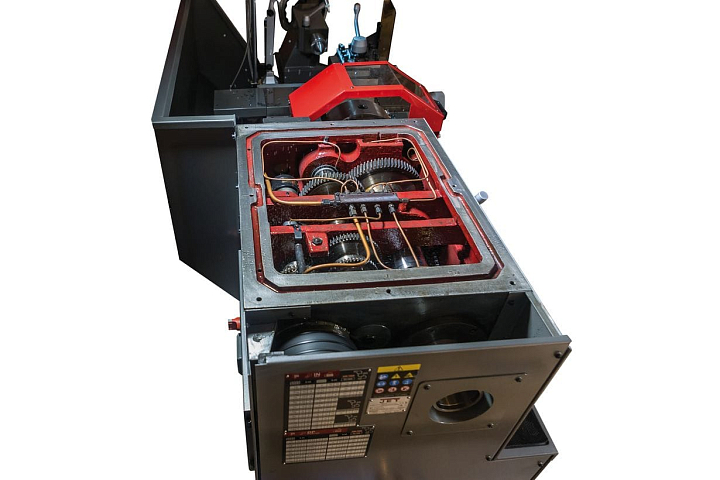

Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

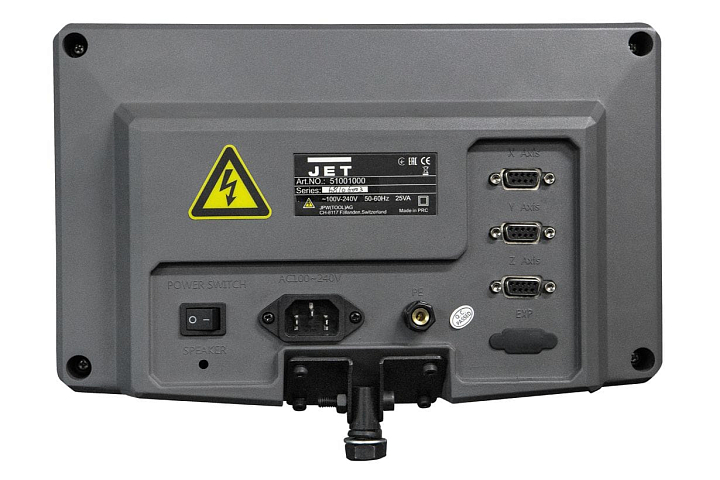

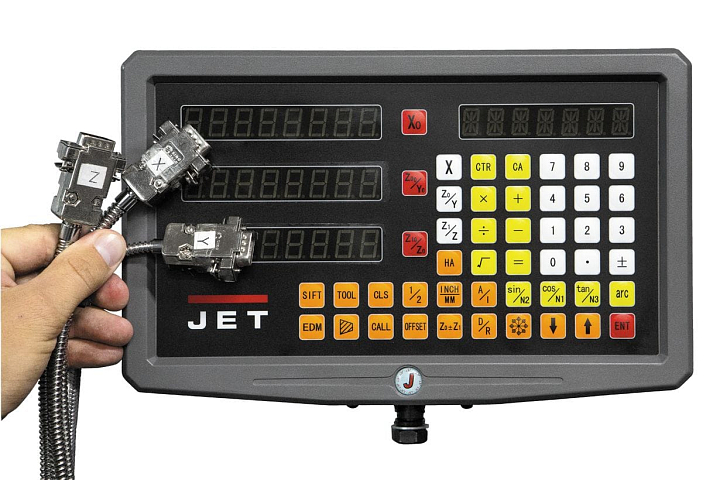

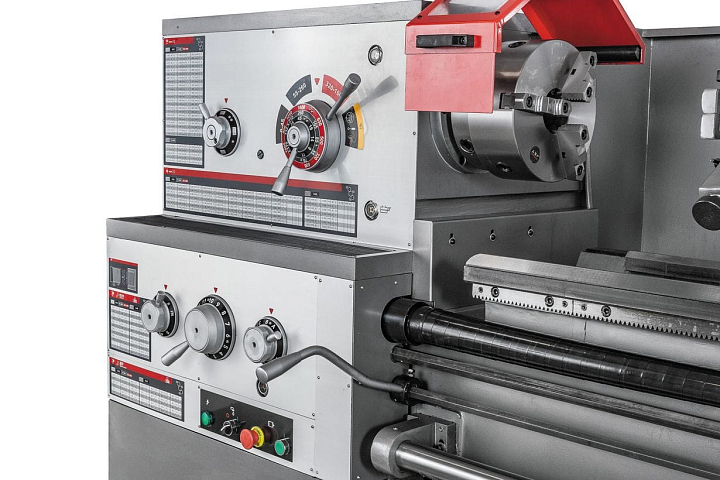

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 500 |
| Диаметр обточки над поперечным суппортом, мм | 310 |
| Расстояние между центрами, мм | 1000 |
| Диаметр обточки над съемным мостиком, gap, мм | 720 |
| Длина съемного мостика, мм | 200 |
| Ширина станина, мм | 405 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего продольного суппорта, мм | 145 |
| Диапазон оборотов шпинделя, об/мин | 9-1600 |
| Количество скоростей шпинделя | 24 |
| Внутренний конус шпинделя | МК7 |
| Передний конец шпинделя | DIN 55029 D1-8 |
| Диаметр проходного отверстия шпинделя, мм | Ø80 |
| Диапазон продольной подачи, мм/об | 0,063–6,43 |
| Количество продольных подач | 80 |
| Диапазон поперечной подачи, мм/об | 0,027–2,73 |
| Количество поперечных подач | 80 |
| Диапазон метрической резьбы, мм | 1-224 |
| Количество метрических резьб | 46 |
| Диапазон дюймовой резьбы, TPI | 28 – 1/8 |
| Количество дюймовых резьб | 48 |
| Диапазон модульной резьбы, MP | 0,5 – 112 |
| Количество модульных резьб | 42 |
| Диапазон питчевой резьбы, DP | 56 – 1/ 4 |
| Количество питчевых резьб | 45 |
| Шаг продольного ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32x32 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Внутренний конус пиноли задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Наружный диаметр пиноли задней бабки, мм | 75 |
| Диапазон неподвижного люнета, мм | 50-200 |
| Диапазон подвижного люнета, мм | 18–100 |
| Объем бака СОЖ, л | 15 |
| Объём масла (ориентировочно), л | 30 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Мощность двигателя быстрой подачи, кВт | 0,37 |
| Общая потребляемая мощность станка, кВт | 10,8 |
| Устройство защиты потребителя, А | 25 |
| Страна производителя | Китай |
| Длина, мм | 2500 |
| Ширина, мм | 1280 |
| Высота, мм | 1300 |
| Масса, кг | 2750 |
| Длина в упаковке, см | 270 |
| Ширина в упаковке, см | 148 |
| Высота в упаковке, см | 210 |
| Масса в упаковке, кг | 2850 |
