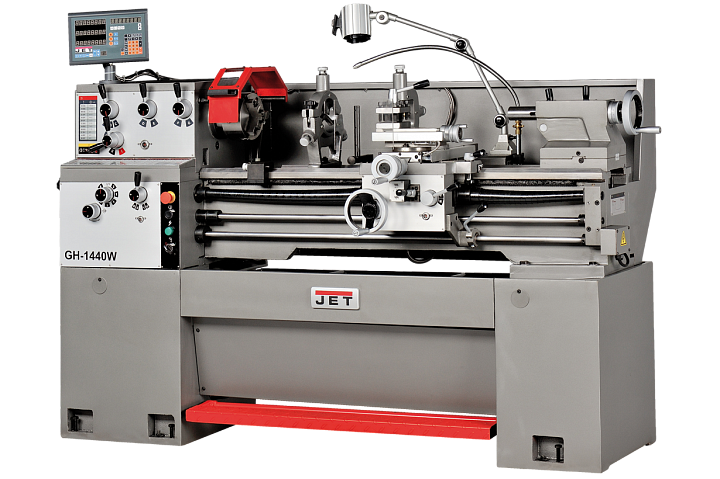

JET GH-1440W3 Токарно-винторезный станок
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины из серого чугуна
- Механизм привода шпинделя постоянно работает в масляной ванне

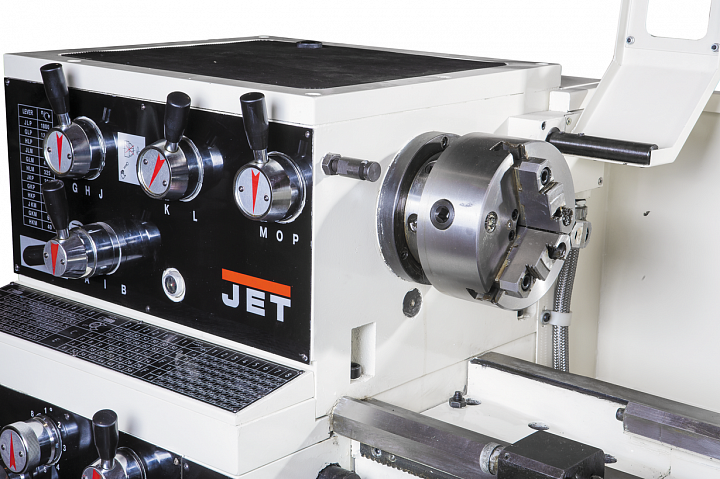

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

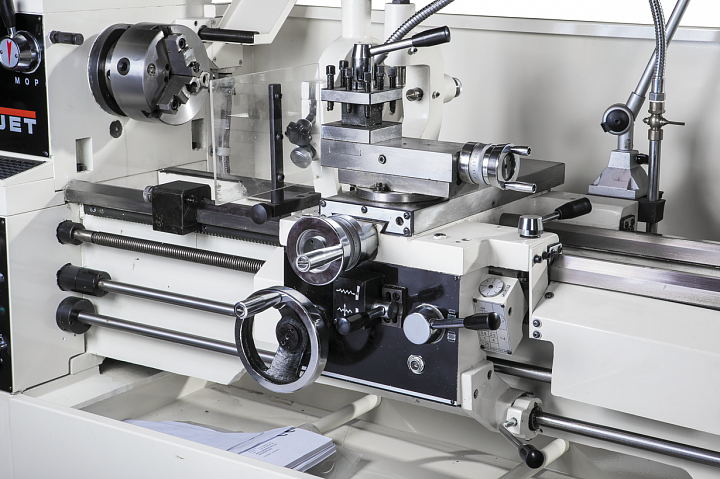

- Автоматическая подача продольного и поперечного суппорта
- Предохранительная муфта ходового винта

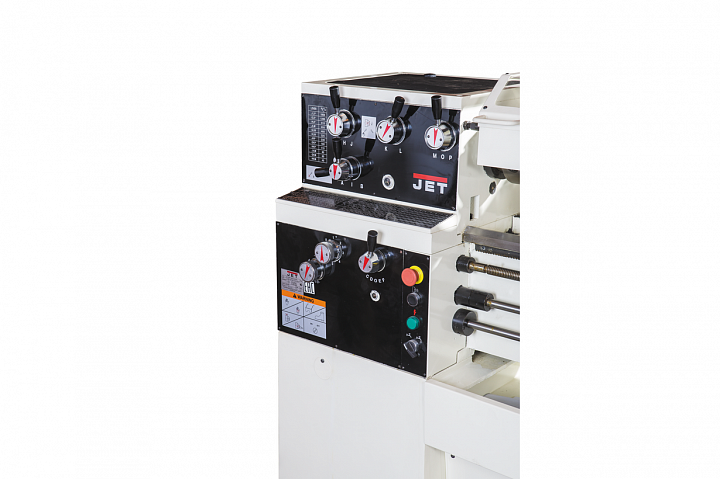

- Толчковый режим работы шпинделя
Универсальный токарный станок GH-1440W-3 изготавливается в строгом соответствии с протоколом приемки DIN 8606, что гарантирует обязательное соблюдение всех допусков и параметров, а также подтверждает обязательное гарантийное обслуживание на территории стран, входящих в Таможенный союз. Главная особенность данного станка - при относительно небольших габаритах на нем установлен съемный мостик (gap), что позволяет обрабатывать заготовки большего диаметра с некоторыми ограничениями по их длине. Направляющие станины GH-1440W-3 выполнены из серого чугуна, закалены и тщательно отшлифованы. Для продления ресурса, снижения шума и эффективного охлаждения привод шпинделя станка помещен в масляную ванну.
Диаметр обточки над станиной составляет 356 мм и до 508 мм со снятым мостиком gap. Максимальный диаметр обработки над суппортом - 216 мм, расстояние между центрами составляет 1015 мм. На станке установлен мощный асинхронный двигатель рассчитанный на сеть 380В, частота оборотов шпинделя может варьироваться от 40 до 1800 об/мин. Станок оборудован механизмами автоматической продольной подачи, а также коробкой передач, в которой используются закаленные шестерни. Также закаленные шестерни установлены и в передней бабке. Для облегчения механического переключения режимов работы предусмотрен толчковый (импульсный) режим работы двигателя. GH-1440W-3 поставляется в очень богатой комплектации. В нее входят 3-х и 4-х кулачковые патроны, план-шайба, резцедержатель с фиксатором, указатель резьбы, система подвода охлаждающей жидкости, комплект местного освещения и др.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
Напряжение, В | 400 |
Диаметр обточки над станиной, мм | 356 |
Диаметр обточки над съемным мостиком, gap, мм | 508 |
Диаметр обточки над поперечным суппортом, мм | 216 |
Расстояние между центрами, мм | 1015 |
Частота вращения шпинделя, об/мин | 40 - 1800 |
Количество скоростей шпинделя | 12 |
Конус шпинделя | МК-5 |
Присоединение шпинделя | D1-4 (DIN 55029) |
Диаметр проходного отверстия шпинделя, мм | 40 |
Диапазон продольной подачи, мм/об | 0,04 - 0,6 |
Количество продольных подач | 48 |
Диапазон поперечной подачи, мм/об | 0,07 - 0,345 |
Количество поперечных подач | 48 |
Диапазон метрической резьбы, мм | 0,4 - 7 |
Количество метрических резьб | 22 |
Дюймовая резьба, TPI | 4 - 56 |
Количество дюймовых резьб | 28 |
Макс. размер резца, мм | 16 x 16 |
Ход поперечного суппорта, мм | 162 |
Ход верхнего суппорта, мм | 89 |
Пиноль задней бабки | МК-3 |
Ход пиноли задней бабки, мм | 120 |
Диапазон неподвижного люнета, мм | 10 - 95 |
Диапазон подвижного люнета, мм | 10 - 70 |
Ширина станина, мм | 267 |
Мощность двигателя, кВт | 2,2 |
Масса, кг | 1005 |
Длина в упаковке, см | 200 |
Ширина в упаковке, см | 76 |
Высота в упаковке, см | 150 |
Масса в упаковке, кг | 1065 |
Объем бака СОЖ, л | 9 |
Снят с производства | Y |
Длина, мм | 1873 |
Ширина, мм | 750 |
Высота, мм | 1200 |
Узнать цену | Да |
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины из серого чугуна
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Автоматическая подача продольного и поперечного суппорта
- Предохранительная муфта ходового винта
- Толчковый режим работы шпинделя
Универсальный токарный станок GH-1440W-3 изготавливается в строгом соответствии с протоколом приемки DIN 8606, что гарантирует обязательное соблюдение всех допусков и параметров, а также подтверждает обязательное гарантийное обслуживание на территории стран, входящих в Таможенный союз. Главная особенность данного станка - при относительно небольших габаритах на нем установлен съемный мостик (gap), что позволяет обрабатывать заготовки большего диаметра с некоторыми ограничениями по их длине. Направляющие станины GH-1440W-3 выполнены из серого чугуна, закалены и тщательно отшлифованы. Для продления ресурса, снижения шума и эффективного охлаждения привод шпинделя станка помещен в масляную ванну.
Диаметр обточки над станиной составляет 356 мм и до 508 мм со снятым мостиком gap. Максимальный диаметр обработки над суппортом - 216 мм, расстояние между центрами составляет 1015 мм. На станке установлен мощный асинхронный двигатель рассчитанный на сеть 380В, частота оборотов шпинделя может варьироваться от 40 до 1800 об/мин. Станок оборудован механизмами автоматической продольной подачи, а также коробкой передач, в которой используются закаленные шестерни. Также закаленные шестерни установлены и в передней бабке. Для облегчения механического переключения режимов работы предусмотрен толчковый (импульсный) режим работы двигателя. GH-1440W-3 поставляется в очень богатой комплектации. В нее входят 3-х и 4-х кулачковые патроны, план-шайба, резцедержатель с фиксатором, указатель резьбы, система подвода охлаждающей жидкости, комплект местного освещения и др.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

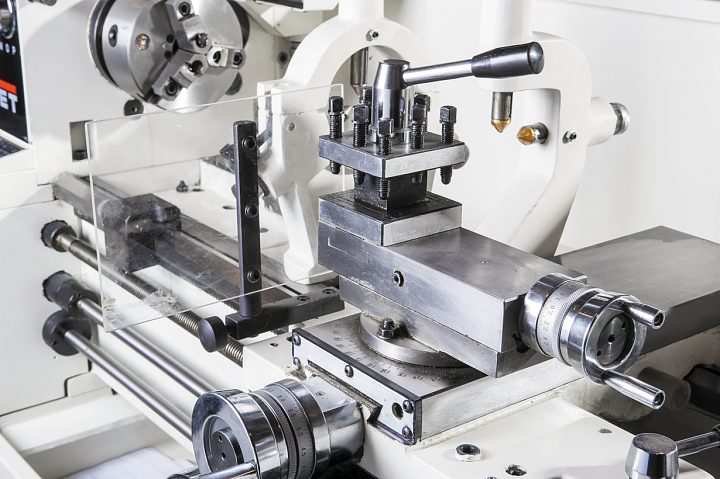

- 4-х-позиционный резцедержатель с фиксатором

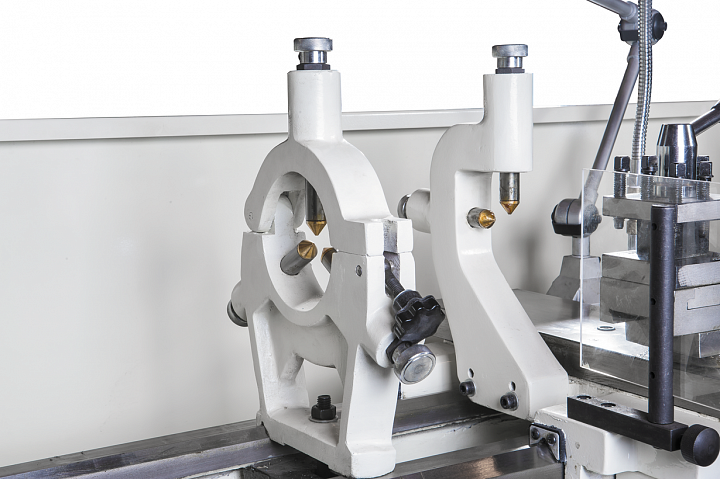

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Ножной тормоз шпинделя
- Система подвода СОЖ
- Лампа местного освещения
- Указатель резьбы
- Упор продольного перемещения
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Набор сменных шестерён
- Переходник МК-5/МК-3
- Съемный мостик направляющих, gap
- Комплект виброопор
