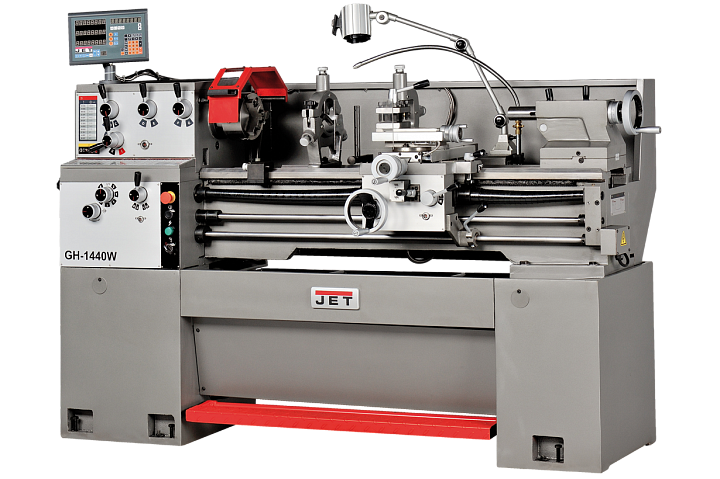

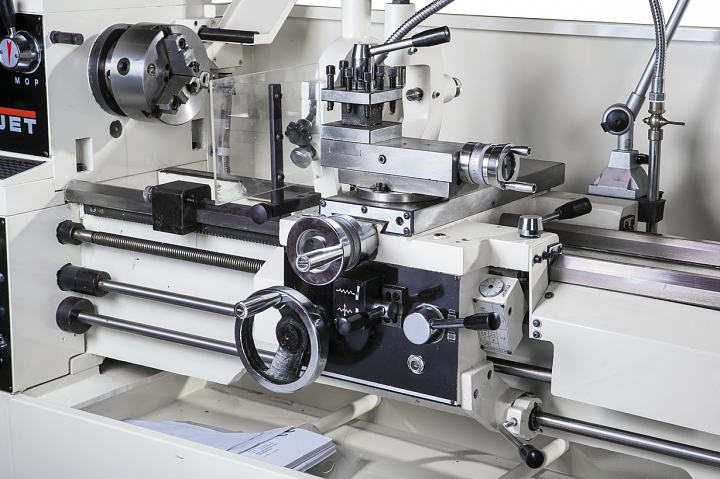

JET GH-1440W3 DRO Токарно-винторезный станок
Описание
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины из серого чугуна
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Автоматическая подача продольного и поперечного суппорта
- Предохранительная муфта ходового винта
- Толчковый режим работы шпинделя
Токарно-винторезный станок JET GH-1440W3 DRO - усовершенствованная версия популярного станка GH-1440W3. Главное отличие этой модели - наличие устройства цифровой индикации (УЦИ). Как и в других токарных изделиях JET такое оборудование имеет дополнительное обозначение «DRO». Станок предназначен на эксплуатацию в мастерских, ремонтных зонах, автосервисах и готов выдержать достаточно серьезные нагрузки. На нем можно обтачивать заготовки диаметром до 360 мм (над станиной) и до 520 мм со снятым мостиком Gap.
Диаметр обточки над суппортом составляет 225 мм, а расстояние между центрами 1000 мм. На станке установлен мощный асинхронный двигатель, требующий питания 380В, частота вращения шпинделя может варьироваться от 40 до 1800 об/мин. как и все станки профессиональной серии JET GH-1440W3 DRO изготавливается по эксклюзивному протоколу приемки DIN 8606. Направляющие станины выполнены из серого чугуна, закалены высокочастотным напряжением и затем отшлифованы с особой тщательностью. Для увеличения ресурса, качественного охлаждения, и как следствие, увеличения срока службы механизм привода помещен в масляную ванну. Коробка передач и передняя бабка станка оснащаются закаленными и шлифованными шестернями, что повышает точность обработки. На данном станке установлена защитная муфта ходового винта, также предусмотрен толчковый режим пуска двигателя для облегчения механической смены режимов работы. Уже с завода станок поставляется со всеми необходимыми комплектующими.
Такой же станок без УЦИ (DRO).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 356 |
| Диаметр обточки над съемным мостиком, gap, мм | 508 |
| Диаметр обточки над поперечным суппортом, мм | 216 |
| Расстояние между центрами, мм | 1015 |
| Частота вращения шпинделя, об/мин | 40 - 1800 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя | D1-4 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 40 |
| Диапазон продольной подачи, мм/об | 0,04 - 0,6 |
| Количество продольных подач | 48 |
| Диапазон поперечной подачи, мм/об | 0,07 - 0,345 |
| Количество поперечных подач | 48 |
| Диапазон метрической резьбы, мм | 0,4 - 7 |
| Количество метрических резьб | 22 |
| Дюймовая резьба, TPI | 4 - 56 |
| Количество дюймовых резьб | 28 |
| Макс. размер резца, мм | 16 x 16 |
| Ход поперечного суппорта, мм | 162 |
| Ход верхнего суппорта, мм | 89 |
| Пиноль задней бабки | МК-3 |
| Ход пиноли задней бабки, мм | 120 |
| Диапазон неподвижного люнета, мм | 10 - 95 |
| Диапазон подвижного люнета, мм | 10 - 70 |
| Ширина станина, мм | 267 |
| Мощность двигателя, кВт | 2,2 |
| Масса, кг | 1005 |
| Длина в упаковке, см | 200 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 150 |
| Масса в упаковке, кг | 1065 |
| Объем бака СОЖ, л | 9 |
| Снят с производства | Y |
| Длина, мм | 1873 |
| Ширина, мм | 750 |
| Высота, мм | 1200 |
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины из серого чугуна
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Автоматическая подача продольного и поперечного суппорта
- Предохранительная муфта ходового винта
- Толчковый режим работы шпинделя
Токарно-винторезный станок JET GH-1440W3 DRO - усовершенствованная версия популярного станка GH-1440W3. Главное отличие этой модели - наличие устройства цифровой индикации (УЦИ). Как и в других токарных изделиях JET такое оборудование имеет дополнительное обозначение «DRO». Станок предназначен на эксплуатацию в мастерских, ремонтных зонах, автосервисах и готов выдержать достаточно серьезные нагрузки. На нем можно обтачивать заготовки диаметром до 360 мм (над станиной) и до 520 мм со снятым мостиком Gap.
Диаметр обточки над суппортом составляет 225 мм, а расстояние между центрами 1000 мм. На станке установлен мощный асинхронный двигатель, требующий питания 380В, частота вращения шпинделя может варьироваться от 40 до 1800 об/мин. как и все станки профессиональной серии JET GH-1440W3 DRO изготавливается по эксклюзивному протоколу приемки DIN 8606. Направляющие станины выполнены из серого чугуна, закалены высокочастотным напряжением и затем отшлифованы с особой тщательностью. Для увеличения ресурса, качественного охлаждения, и как следствие, увеличения срока службы механизм привода помещен в масляную ванну. Коробка передач и передняя бабка станка оснащаются закаленными и шлифованными шестернями, что повышает точность обработки. На данном станке установлена защитная муфта ходового винта, также предусмотрен толчковый режим пуска двигателя для облегчения механической смены режимов работы. Уже с завода станок поставляется со всеми необходимыми комплектующими.
Такой же станок без УЦИ (DRO).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация

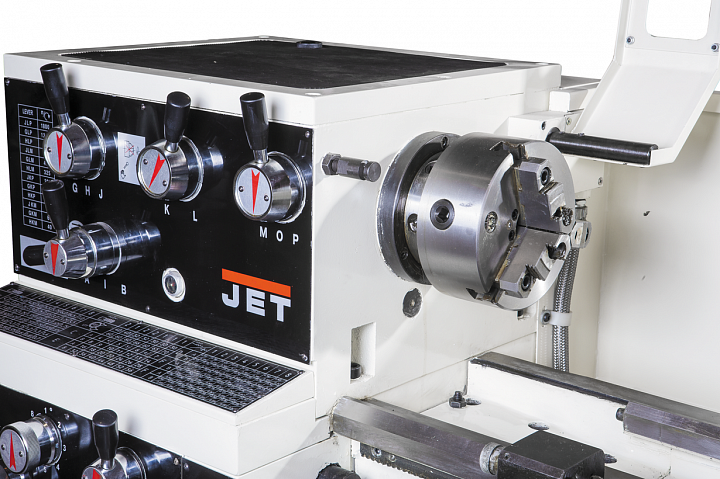

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

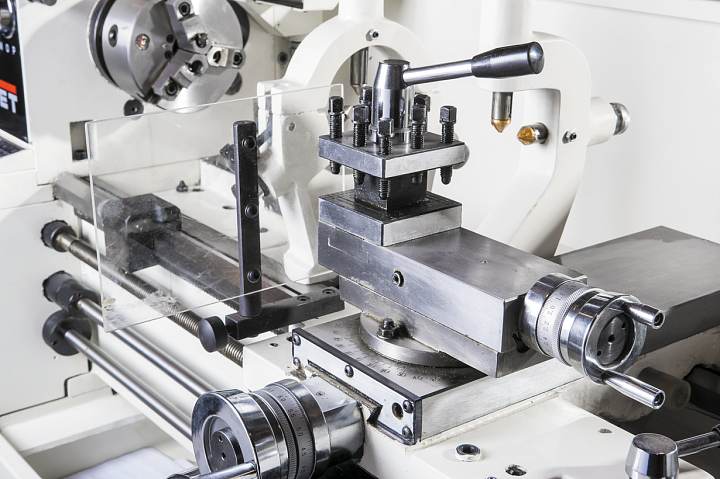

- 4-х-позиционный резцедержатель с фиксатором

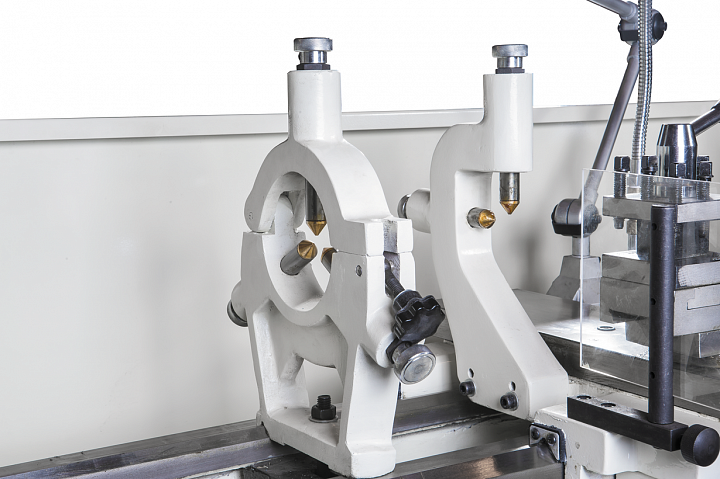

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Ножной тормоз шпинделя
- Система подвода СОЖ
- Лампа местного освещения
- Указатель резьбы
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
- Комплект виброопор
