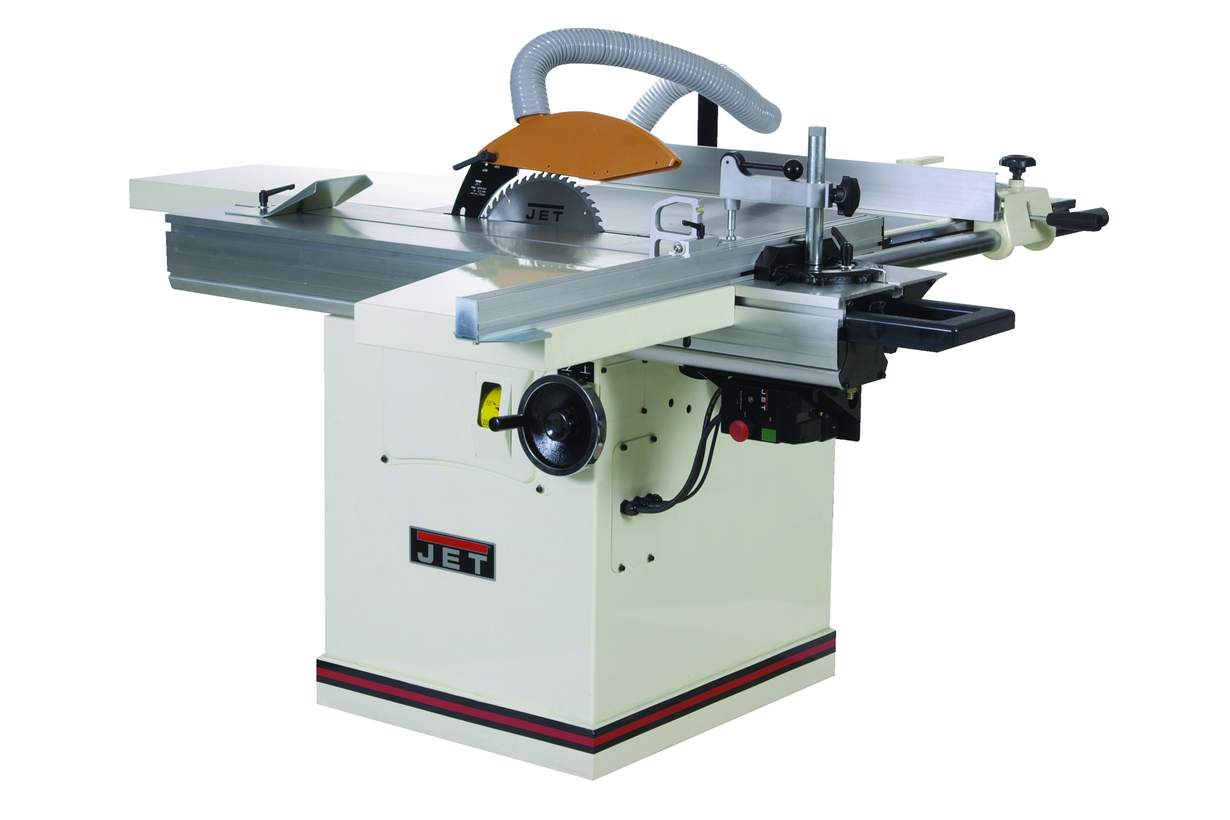

JET JTSS-1700 Форматно-раскроечный станок
Описание

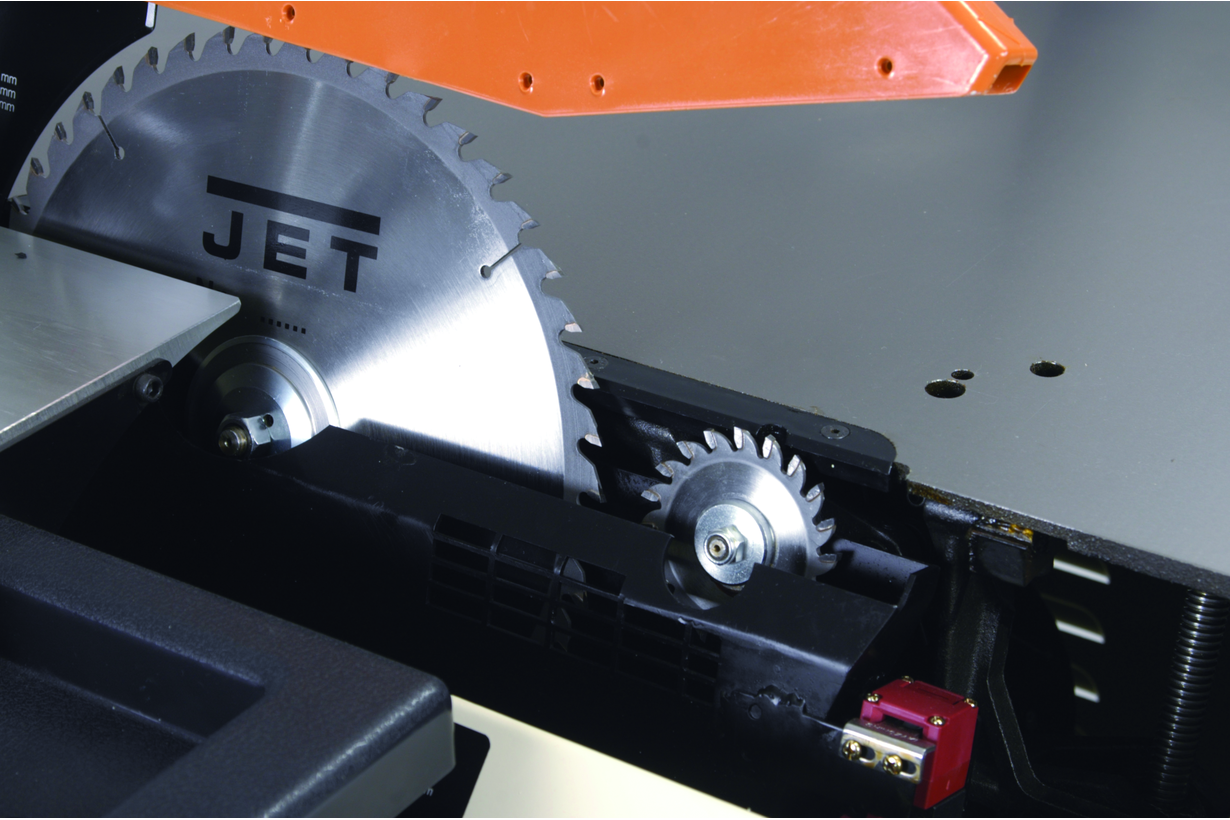

ОСОБЕННОСТИ:- Привод подрезного диска от основного двигателя
- Пильный модуль из чугунного литья

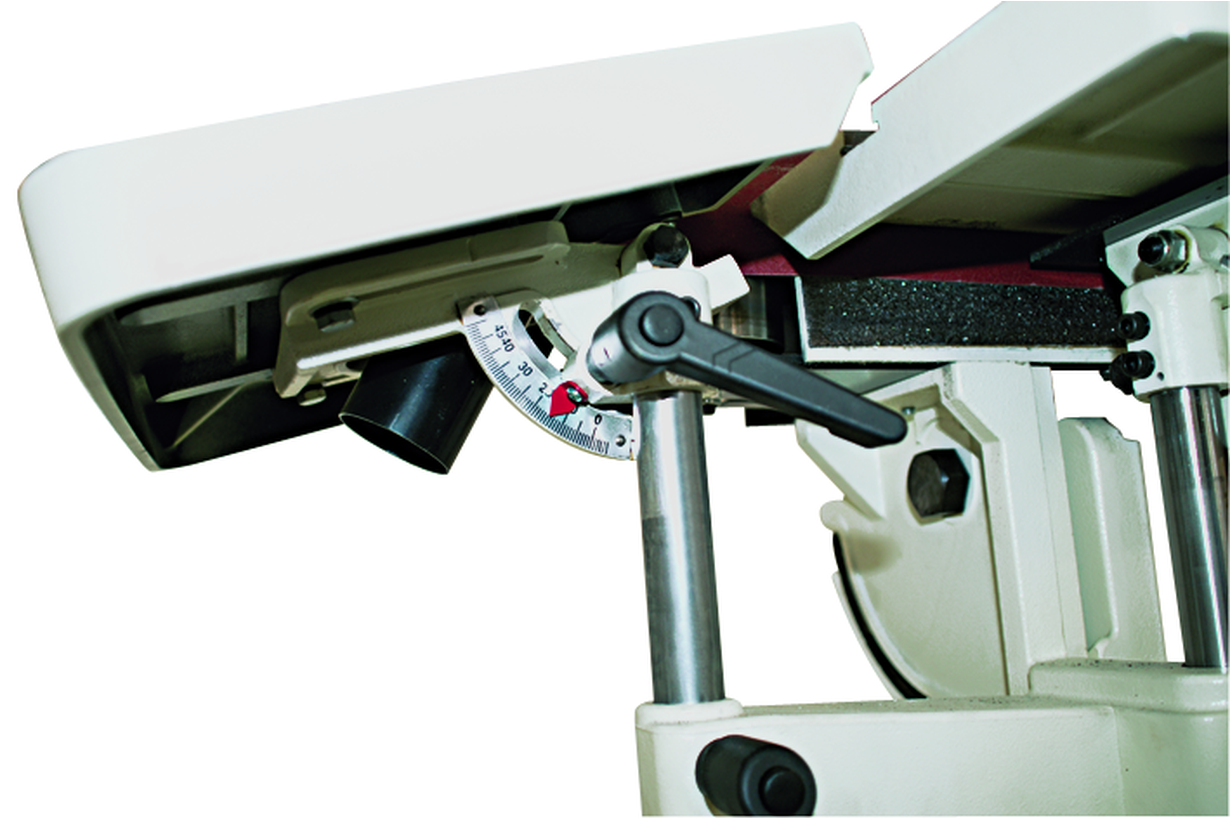

- Регулировка глубины и наклона пильного диска с помощью маховиков
- Рабочий стол из чугунного литья

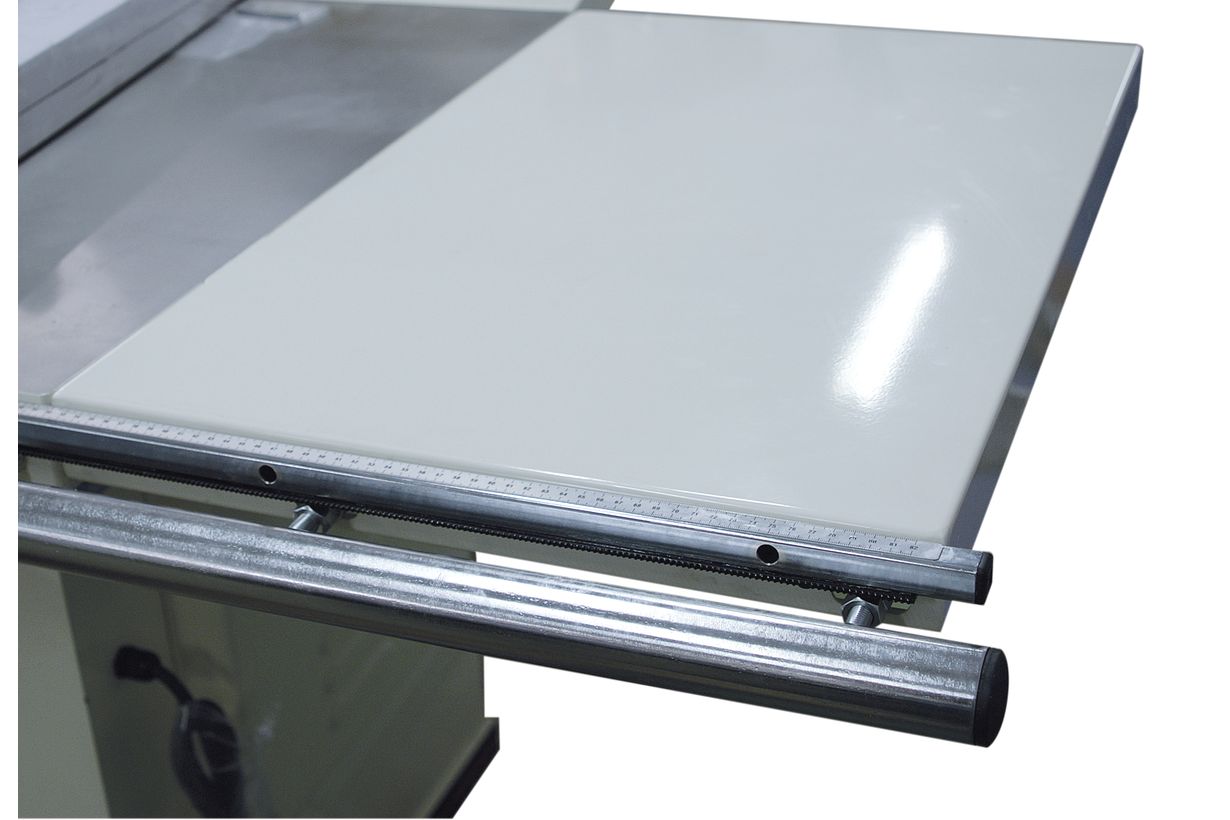

- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа

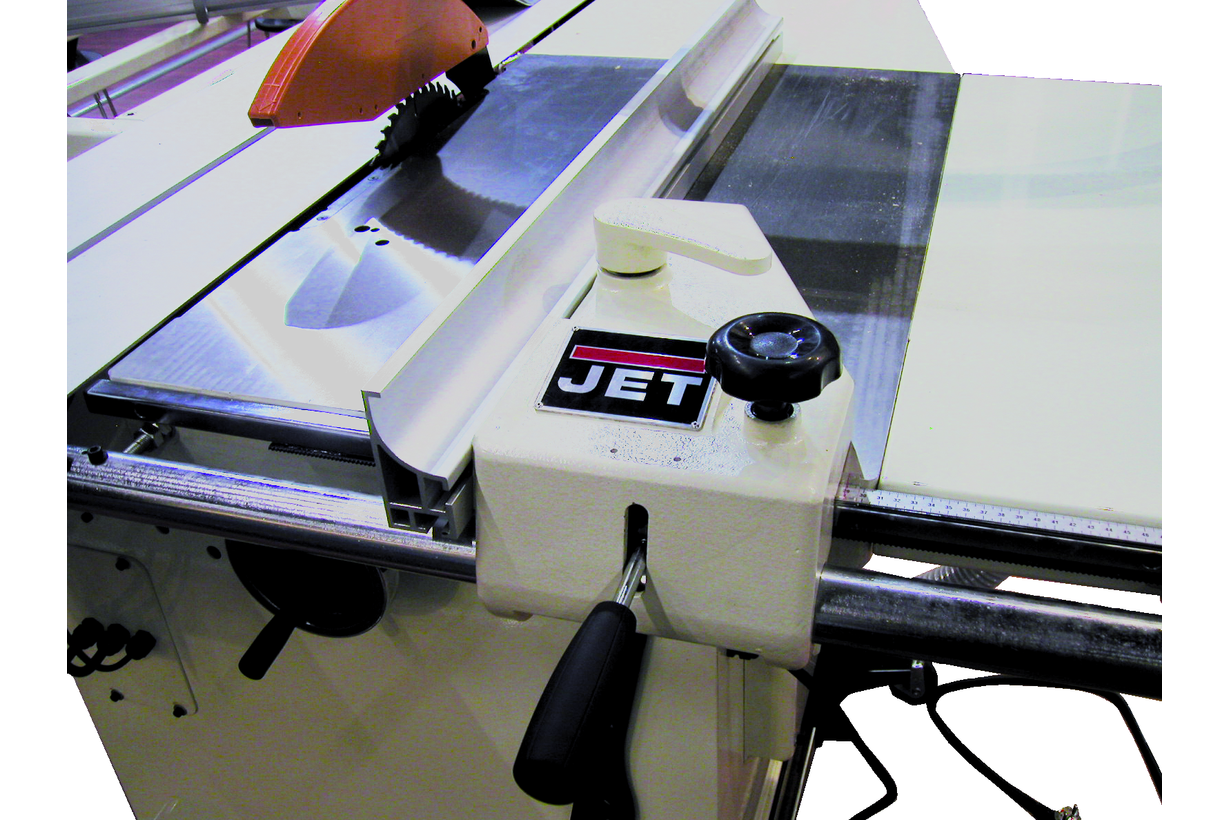

- Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки

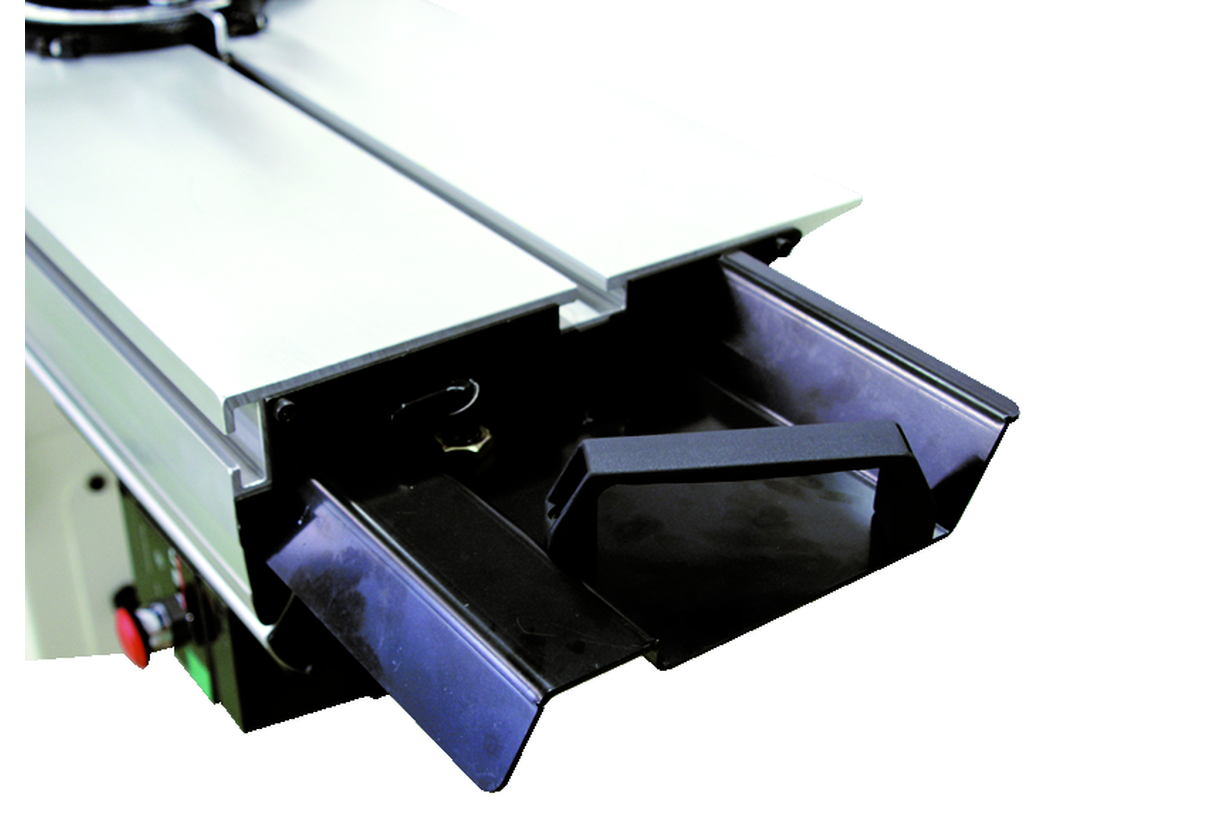

- Подвижный стол из алюминиевого профиля
- Расширитель подвижного стола из стального листа
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор
- Поворотный упор подвижного стола с угловой разметкой
Форматная пила JTSS-1700 компактна, обладает высокой мощностью, имеет жесткую конструкцию и точные направляющие, что делает ее идеальным вариантом для универсального применения на производствах и в мастерских. Подрезной диск, обеспечивающий работу без сколов, приводится во вращение от основного двигателя (надежная и неприхотливая система), легко регулируется по высоте и вылету. Массивная конструкция станка с литым из чугуна пильным модулем гарантирует точную работу без вибраций.
Каретка пилы предназначена в основном для работы с малыми форматами (фасады, филенки и т.п.), в то же время на основном столе можно распиливать крупные заготовки с использованием параллельного упора. В базовом комплекте поставки пила уже имеет все необходимое: очень прочный и точный подвижный стол с длинным торцевым упором и регулируемым эксцентриковым прижимом заготовки. Такой прижим значительно ускоряет работу с серией деталей одной толщины, поскольку фиксация производится одним движением. Штатно поставляется и комплект расширений/удлинений для основного и подвижного стола, а также высокоточный параллельный упор. Литое из чугуна основание устанавливается на жесткую цилиндрическую направляющую, к основанию крепится собственно упор из алюминиевого профиля. Предусмотрено три регулировки: основное движение влево-вправо, точная в пределах миллиметра подстройка при помощи небольшого маховика и перемещение упорного профиля вперед-назад (фиксатор разблокируют крупной рукояткой сверху).

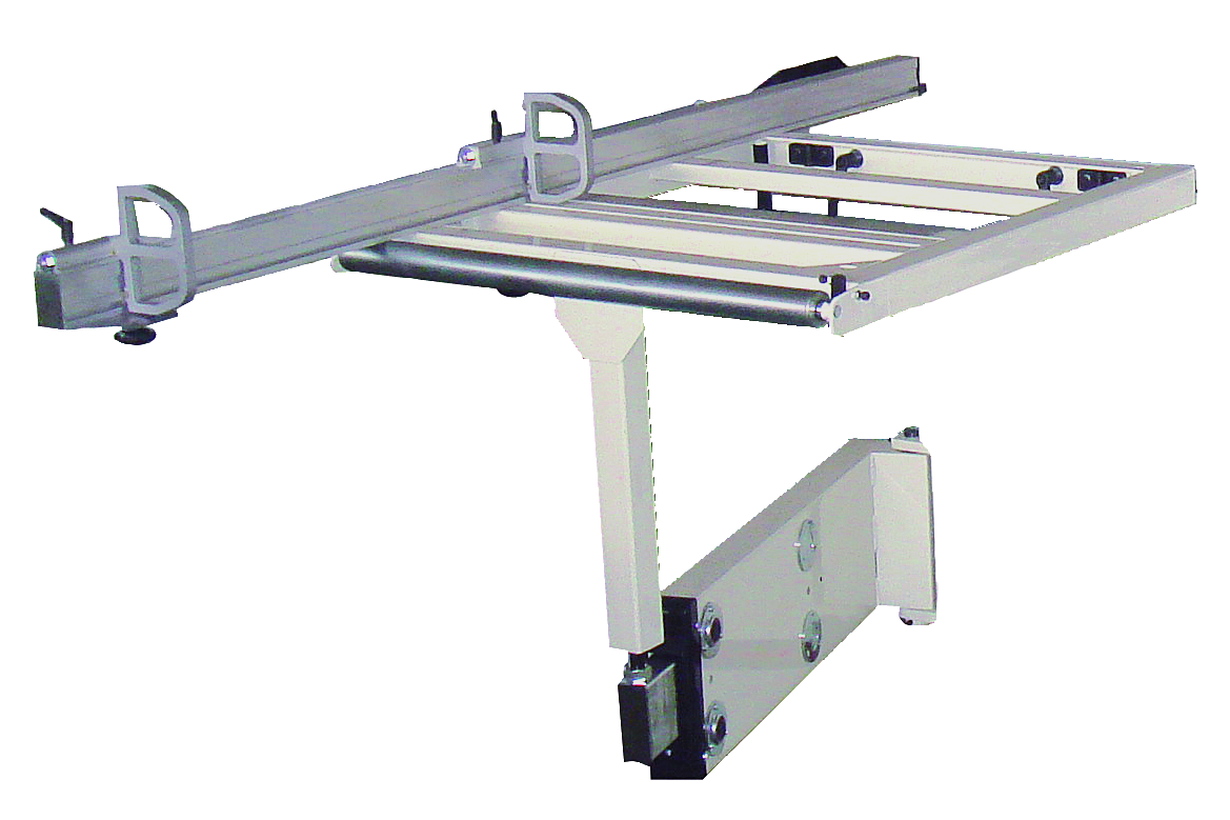

За дополнительную плату JTSS-1700 можно оснастить расширением каретки с телескопической опорой и длинным торцевым упором и увеличенным расширением рабочего стола, что позволит распиливать более массивные и крупные заготовки.
Характеристики
Потребляемая (выходная) мощность двигателя, кВт | 4,8 (2,9) |
Напряжение, В | 400 |
Снят с производства | Y |
Удлинение рабочего стола (ДхШ), мм | 800х550 |
Размеры подвижного стола (ДхШ), мм | 1500х350 |
Расширение подвижного стола (ДхШ), мм | 500х500 |
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм | 1020, 2500 (опция) |
Ход подвижного стола (каретки), мм | 1750 |
Максимальная длина распила на подвижном столе, мм | 1650 |
Частота вращения подрезного диска на холостом ходу, об/мин | 8000 |
Внешний (посадочный) диаметр подрезного диска, мм | 80 (20) |
Расширение рабочего стола справа (ДхШ), мм | 830х400 |
Частота вращения пильного диска на холостом ходу, об/мин | 4000 |
Внешний (посадочный) диаметр пильного диска, мм | 315 (30) |
Угол наклона пильного диска | 0-45º |
Максимальная глубина пропила под углом 0° и 45°, мм | 102 и 81 мм |
Размеры рабочего стола (ДхШ), мм | 835х565 мм |
Расширение рабочего стола слева (ДхШ), мм | 830 х 950 (опция) |
Максимальная ширина заготовки при пилении с параллельным упором справа, мм | 850 |
Диаметр вытяжного штуцера, мм | 100 |
Страна производителя | Тайвань |
Длина, мм | 1700 |
Ширина, мм | 3500 |
Высота, мм | 1115 |
Масса, кг | 403 |
Длина в упаковке, см | 181 |
Высота в упаковке, см | 113 |
Масса в упаковке, кг | 492 |
- Привод подрезного диска от основного двигателя
- Пильный модуль из чугунного литья
- Регулировка глубины и наклона пильного диска с помощью маховиков
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
- Подвижный стол из алюминиевого профиля
- Расширитель подвижного стола из стального листа
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор
- Поворотный упор подвижного стола с угловой разметкой
Форматная пила JTSS-1700 компактна, обладает высокой мощностью, имеет жесткую конструкцию и точные направляющие, что делает ее идеальным вариантом для универсального применения на производствах и в мастерских. Подрезной диск, обеспечивающий работу без сколов, приводится во вращение от основного двигателя (надежная и неприхотливая система), легко регулируется по высоте и вылету. Массивная конструкция станка с литым из чугуна пильным модулем гарантирует точную работу без вибраций.
Каретка пилы предназначена в основном для работы с малыми форматами (фасады, филенки и т.п.), в то же время на основном столе можно распиливать крупные заготовки с использованием параллельного упора. В базовом комплекте поставки пила уже имеет все необходимое: очень прочный и точный подвижный стол с длинным торцевым упором и регулируемым эксцентриковым прижимом заготовки. Такой прижим значительно ускоряет работу с серией деталей одной толщины, поскольку фиксация производится одним движением. Штатно поставляется и комплект расширений/удлинений для основного и подвижного стола, а также высокоточный параллельный упор. Литое из чугуна основание устанавливается на жесткую цилиндрическую направляющую, к основанию крепится собственно упор из алюминиевого профиля. Предусмотрено три регулировки: основное движение влево-вправо, точная в пределах миллиметра подстройка при помощи небольшого маховика и перемещение упорного профиля вперед-назад (фиксатор разблокируют крупной рукояткой сверху).
За дополнительную плату JTSS-1700 можно оснастить расширением каретки с телескопической опорой и длинным торцевым упором и увеличенным расширением рабочего стола, что позволит распиливать более массивные и крупные заготовки.
Комплектация
- Пильный диск Z48
- Подрезной диск Z20
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Упор подвижного стола
- Расширитель подвижного стола
- Прижим заготовки
- Продольный упор заготовки
