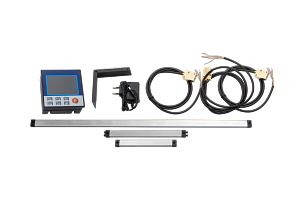

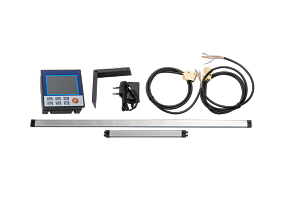

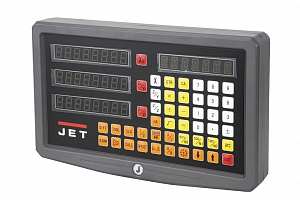

Устройства цифровой индикации

Показать: 9 18 36
Вид:
Показать ещё


Цифровые линейки и устройства цифровой индикации представляют собой обязательную оснастку, обеспечивающей точность выполняемых работ на станочном оборудовании. С помощью цифровых измерительных устройств, цифровой индикации достигается высокая точность обработки металлических деталей и заготовок, осуществляется контроль над работой машин и установок. Линейки этого вида обладают минимальной погрешностью, позволяют соблюдать во время технологических операций на станках с ручным приводом и полуавтоматах необходимую точность, выполнять необходимые замеры. Устройства цифровой индикации специально разработаны для обработки цифровых сигналов, фиксирующих линейные перемещения основных узлов и агрегатов станочной техники в процессе работы.  Модели, представленные в каталоге, могут быть по возможности оборудованы определенным типом цифровых устройств. Для удобства использования, вся получаемая информация выдается на экран.

Все значения, фиксируемые в момент выполнения технологических операций на токарных и фрезерных станках, помогают избежать возможности производственного брака, снизить риск аварийной поломки установок. Вся технология составления технического задания опирается на точные данные делений шкалы, не допуская погрешности и поправки на люфт узлов, агрегатов работающей машины. Оборудовав станки цифровой линейкой с одной или с несколькими считывающими головками, гарантируется запись всех данных, получаемых в момент работы станков. Считывание информации с помощью аналогового сигнала трансформируется электронным преобразователем в цифровые форматы, выдаваемые на электронном табло.

Основное назначение цифровой линейки и УЦИ

Благодаря наличию в металлообрабатывающей технике электронных датчиков  существенно увеличиваются функциональные возможности установок и механизмов, улучшаются технологические параметры и характеристики работающих агрегатов. Оснащение сверлильных, фрезерных и токарных станков аппаратами цифрового контроля, линейками со считывающими головками, обеспечивает следующими возможностями:

  • для сверления круговых деталей и фланцев, обеспечивается необходимое деление окружности;

  • контроль над перемещением узлов и агрегатов станков по координатам;

  • функция компенсации параметров инструмента;

  • определение центровки заготовки;

  • наличие памяти на основные параметры рабочих инструментов;

  • данные о необходимом наклоне заготовки или шпинделя;

  • функция цифрового калькулятора;

  • выполнение операций в двух системах, метрической и дюймовой, с взаимным переводом данных.

УЦИ

Схема длин. Отличительным параметром является длина L0

  • Тип S: коротки линейки
  • Тип M: средние линейки
  • Тип L: длинные линейки
S M L
L1 56 60 60
L2 - 68 60
L3 70 76 90
L4 L0+102 L0+114 L0+142
L5 L0+112 L0+128 L0+162
H1 25,2 30 31,5
H2 10 16 27
H4 20 31,5 50
H5 43 52,5 80,5
W2 - - 27
W3 14 22 37
W5 18 23,5 38
T1 M5/Ø4 M6/Ø5 M6/Ø5
T2 - M4 M5 (4x)
T4 Ø5 Ø6 Ø7
T5 Ø5 Ø6 Ø7

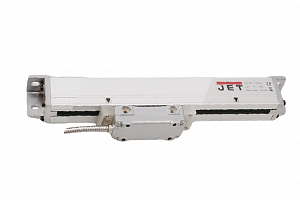

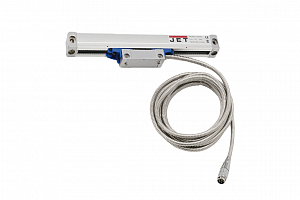

Оптические цифровые линейки JET

Артикул Тип Длина L0 Примечание

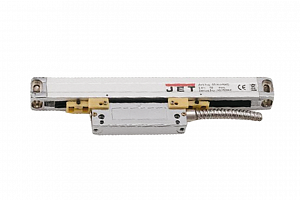

51000290
S 50 (GHB-1330/
GHB-1340A)
51000300S
S 100 (GHB-1440W3)
51000310M
S 150
51000320S
S 200 (GHB-1330/
GHB-1340A/
GHB-1440W3)
51000300M
M 100
51000311
M 150 (ZX-серия)
51000321
M 200
51000330
M 250 (JVM-836VS)
51000340
M 300
51000350
M 350
51000360
M 400 (ZX-серия/
JVM-836VS/
JTM-1050VS)
51000370
M 450
51000380
M 500 (JTM-4VS/
JTM-1050VS)
51000390
M 550
Артикул Тип Длина L0 Примечание
51000400
M 600 (JVM-836VS)
51000410
M 650
51000440
M 800
51000460 M 900 (JTM-4VS/
JTM-1050VS)
51000431
L 750 (GHB-1330)
51000470
L 950 (GH-1640ZX/
GH-1840ZX)
51000480
L 1000 (GHB-1340A/
GH-1440W3)
51000490
L 1100
51000500
L 1200
51000520
L 1400 (GH-1860ZX)
51000530
L 1500
51000540
L 1600
51000570
L 1900 (GH-1880ZX/
GH-2280ZX)
51000580
L 2000
51000590
L 2100
51000640
L 3000
