JET GHB-1340A DRO Токарно-винторезный станок

Есть в наличии
Артикул: 50000710T
520 000
В корзину
Описание Характеристики Комплектация Видео Документы Отзывы 2

Описание

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

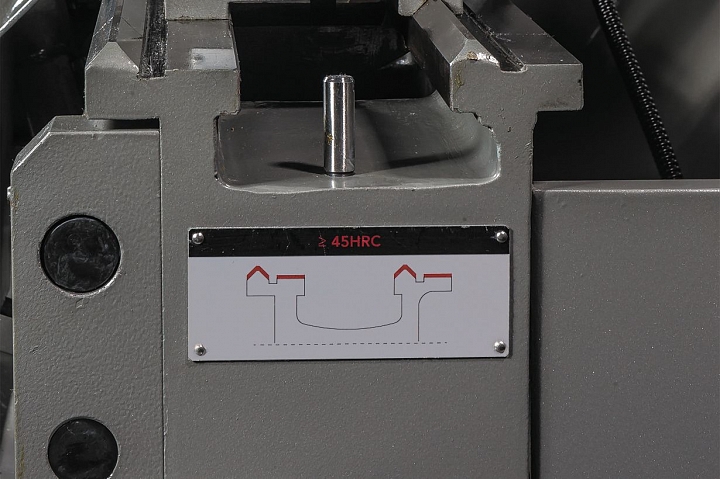

  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни передней бабки
  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок

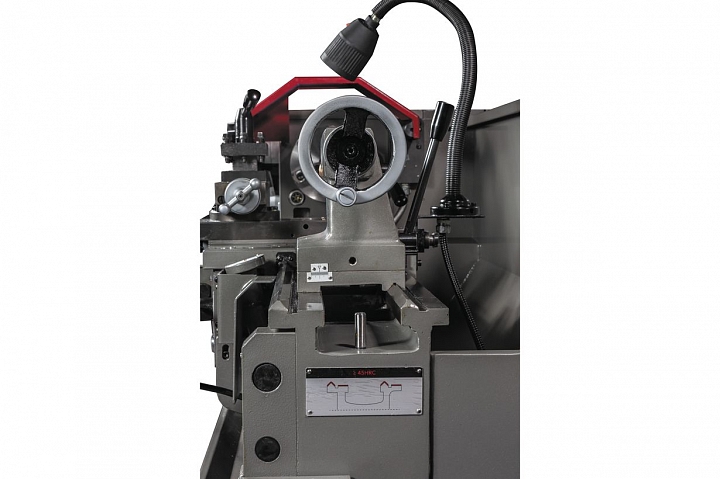

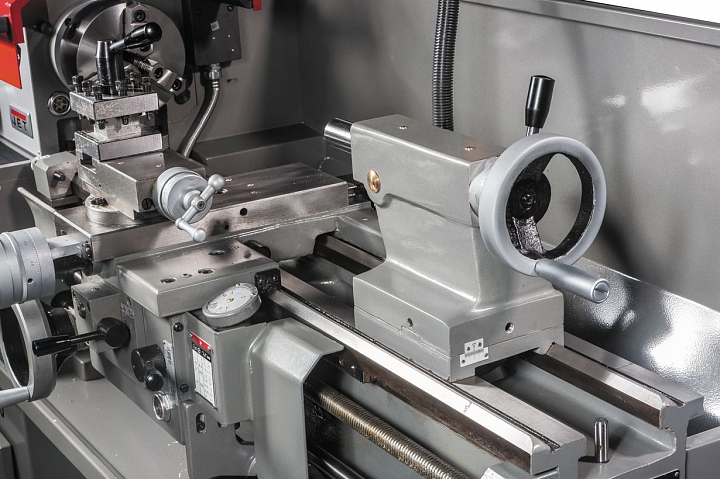

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Толчковый режим работы шпинделя
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
  • Современный аналог 1А616, 1616, 16Б16 и Т-4

Расстояние между центрами

760 мм

1015 мм

Модель станка

GHB-1330A

GHB-1340A

Модель станка с DRO

GHB-1330A DRO

GHB-1340A DRO

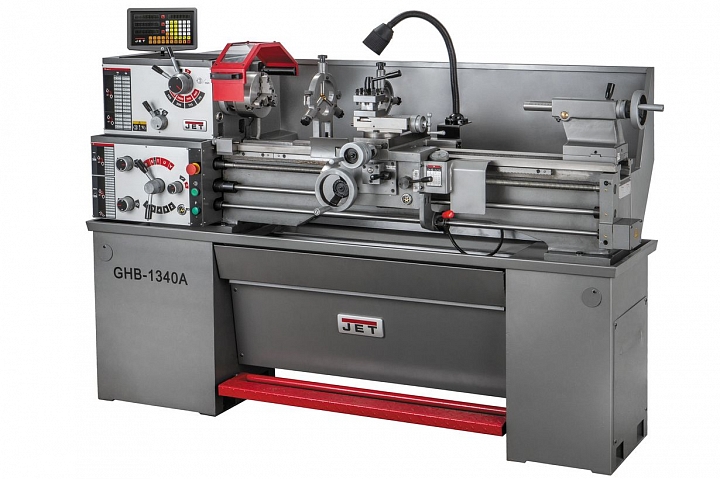

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

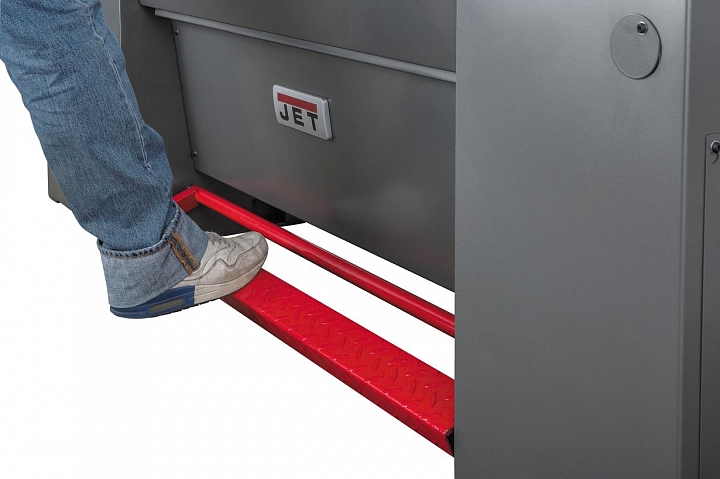

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Такой же станок без УЦИ (DRO).

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Характеристики

Напряжение, В 400
Диаметр обточки над станиной, мм 330
Диаметр обточки над съемным мостиком, gap, мм 476
Длина съемного мостика 200
Диаметр обточки над поперечным суппортом, мм 197
Расстояние между центрами, мм 1015
Частота вращения шпинделя, об/мин 70 - 2000
Количество скоростей шпинделя, шт 8
Конус шпинделя МК-5
Присоединение шпинделя D1-4 (DIN 55029)

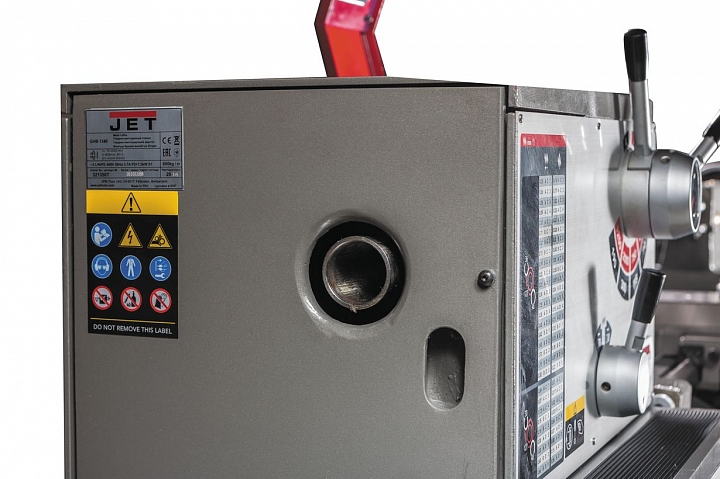

Диаметр проходного отверстия шпинделя, мм 38

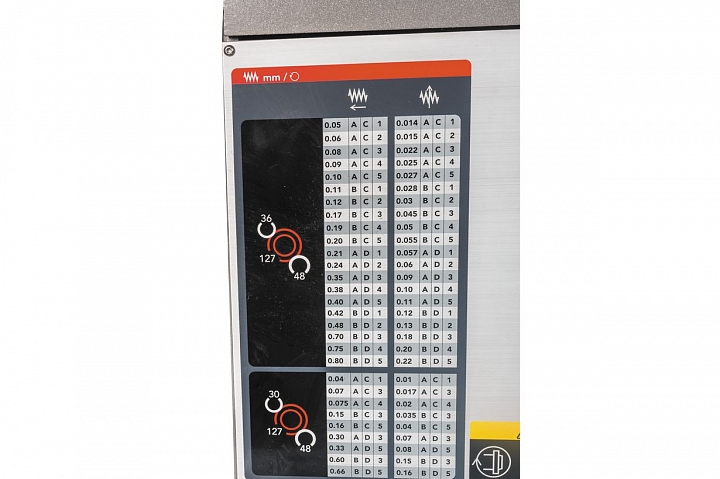

Диапазон продольной подачи, мм/об 0,04 - 0,8
Количество продольных подач, шт 60
Диапазон поперечной подачи, мм/об 0,016 - 0,188
Количество поперечных подач, шт 60

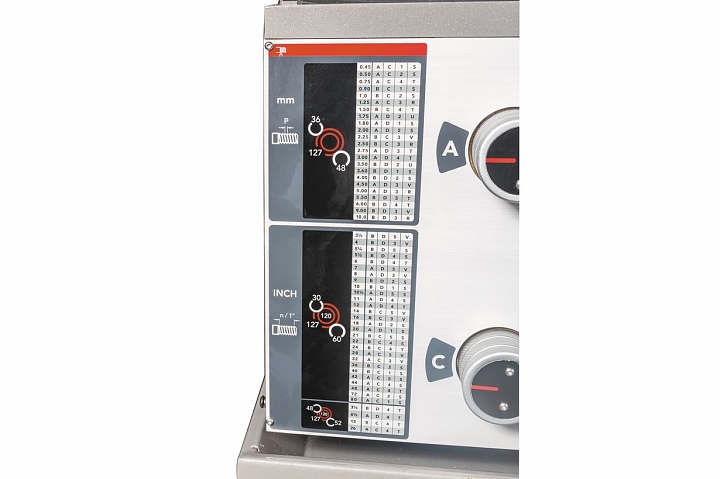

Диапазон метрической резьбы, мм 0,45 - 10
Количество метрических резьб, шт 23
Дюймовая резьба, TPI 3,5 - 80
Количество дюймовых резьб, шт 38
Шаг ходового винта, мм 4
Макс. размер резца, мм 16 x 16
Диаметр пиноли, мм 32
Диапазон неподвижного люнета, мм 10 -70
Диапазон подвижного люнета, мм 10 - 60
Пиноль задней бабки МК-3
Ход пиноли задней бабки, мм 95
Расстояние между направляющими, мм 187

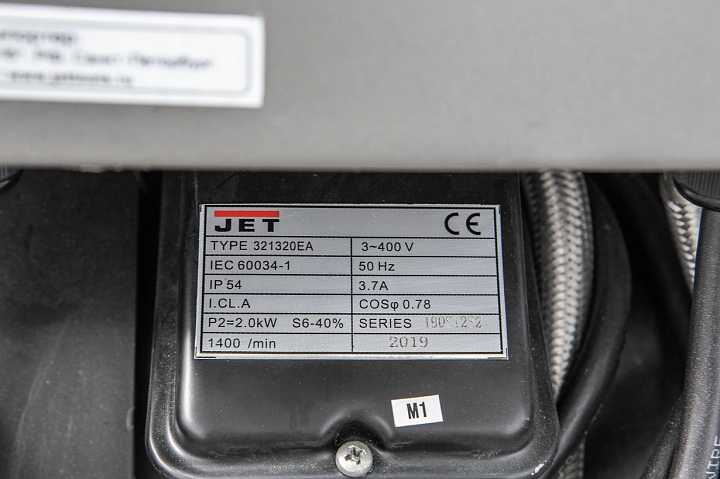

Мощность двигателя, кВт 1,5
Масса, кг 650
Длина в упаковке, см 200
Высота в упаковке, см 150
Масса в упаковке, кг 715
Длина, мм 1905
Ширина, мм 762
Высота, мм 1200
  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни передней бабки

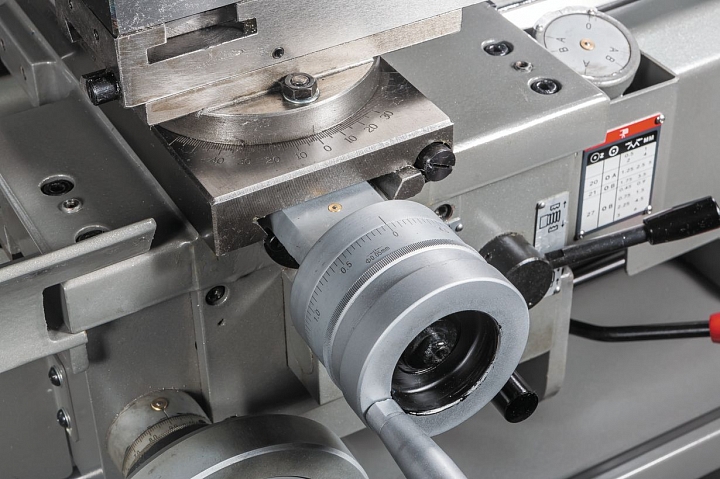

  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок

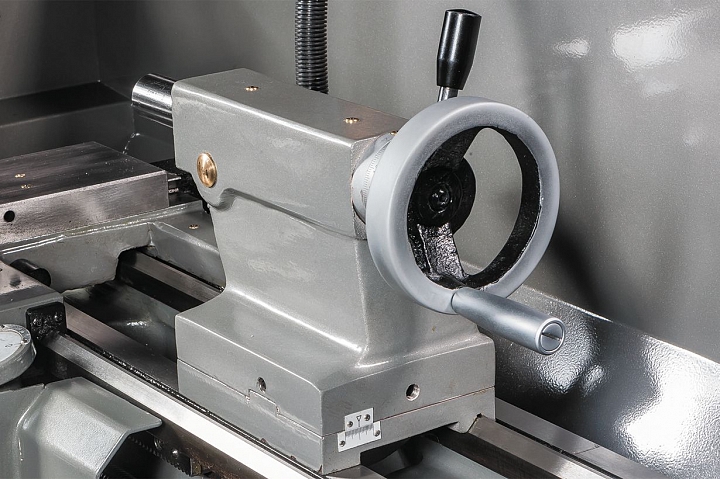

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Толчковый режим работы шпинделя
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
  • Современный аналог 1А616, 1616, 16Б16 и Т-4

Расстояние между центрами

760 мм

1015 мм

Модель станка

GHB-1330A

GHB-1340A

Модель станка с DRO

GHB-1330A DRO

GHB-1340A DRO


Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Такой же станок без УЦИ (DRO).

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Комплектация

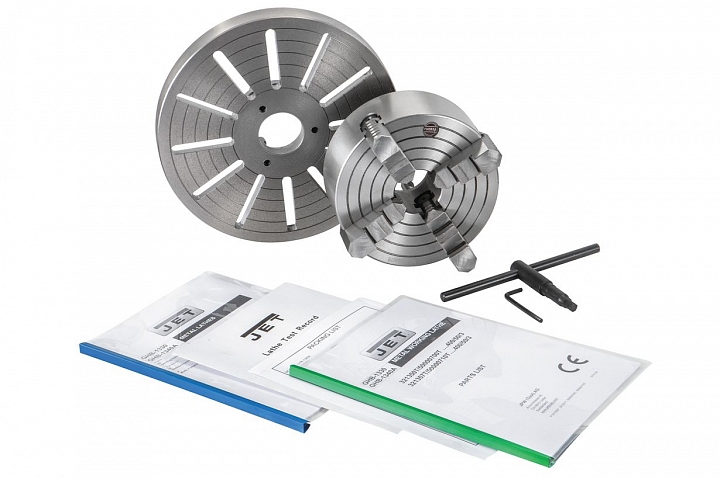

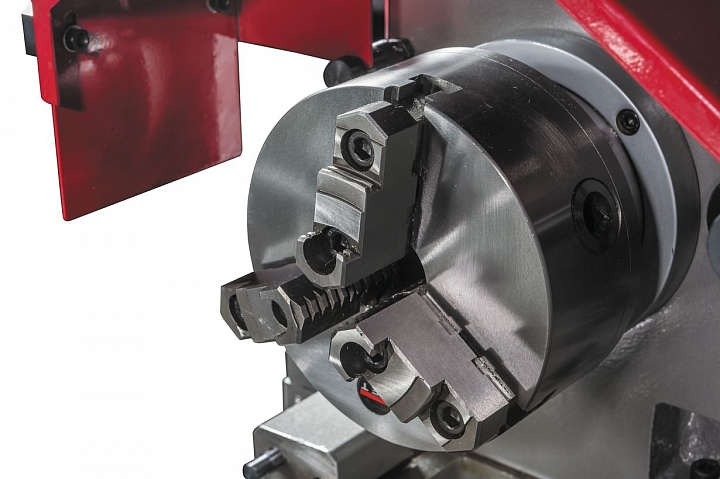

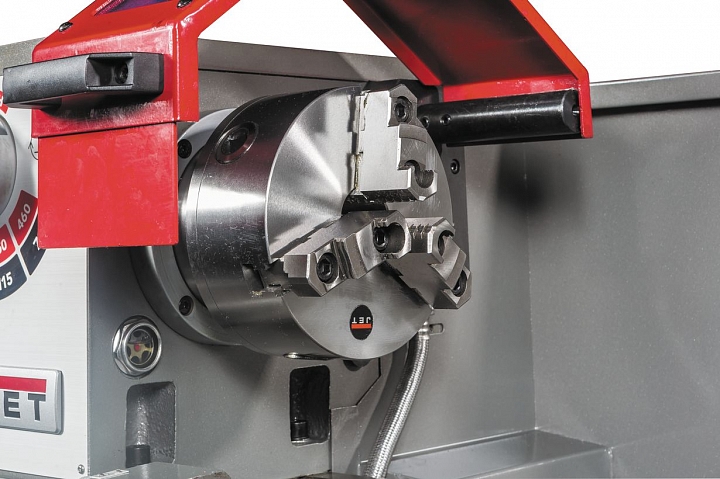

  • 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø200 мм
  • Планшайба Ø300 мм

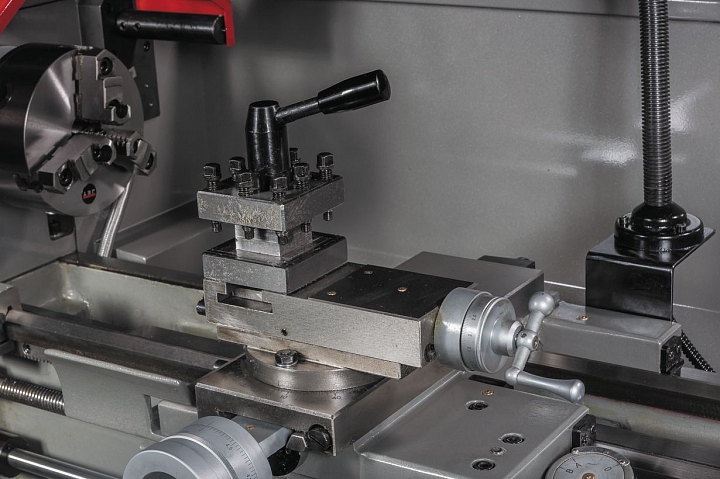

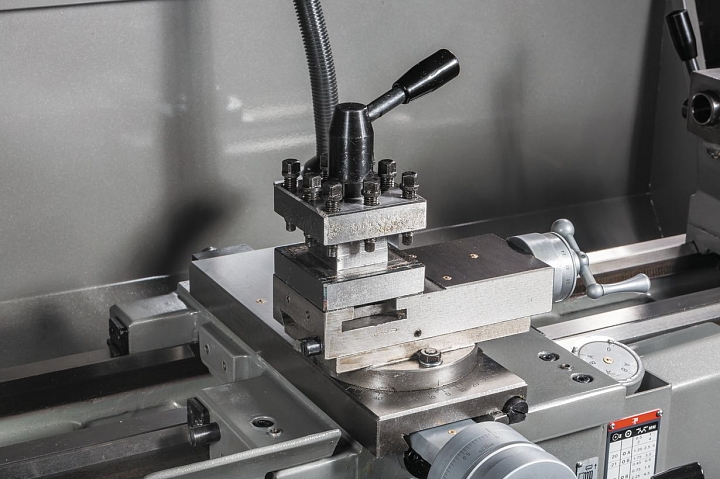

  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты

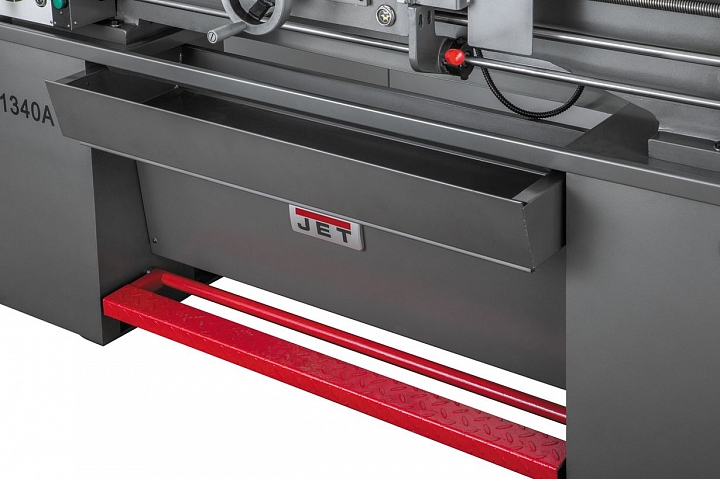

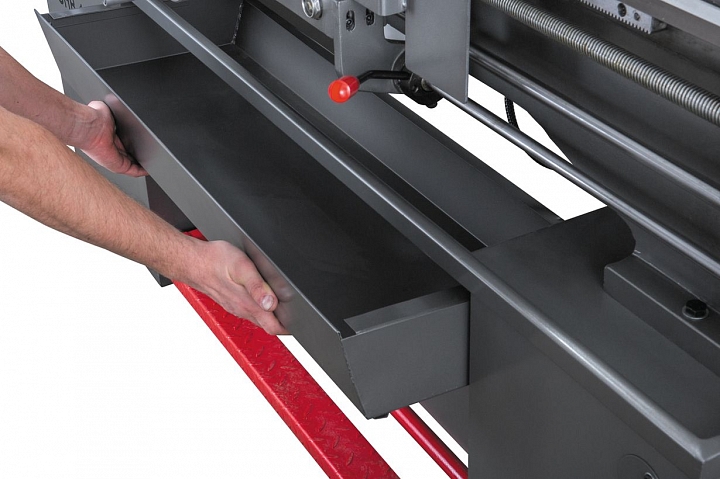

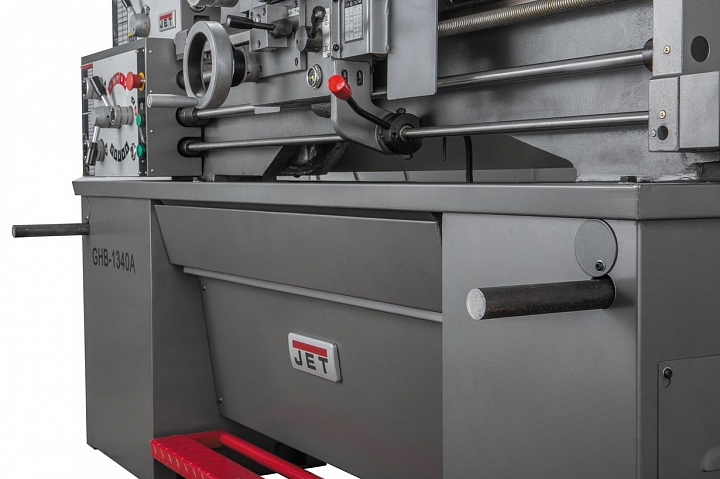

  • Поддон для сбора стружки

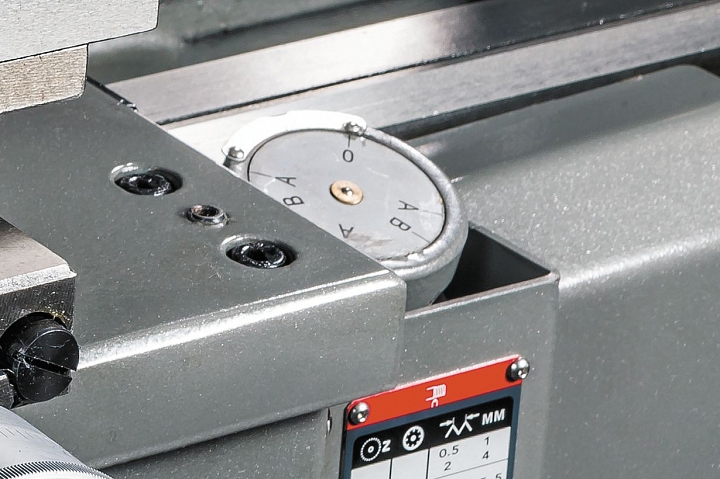

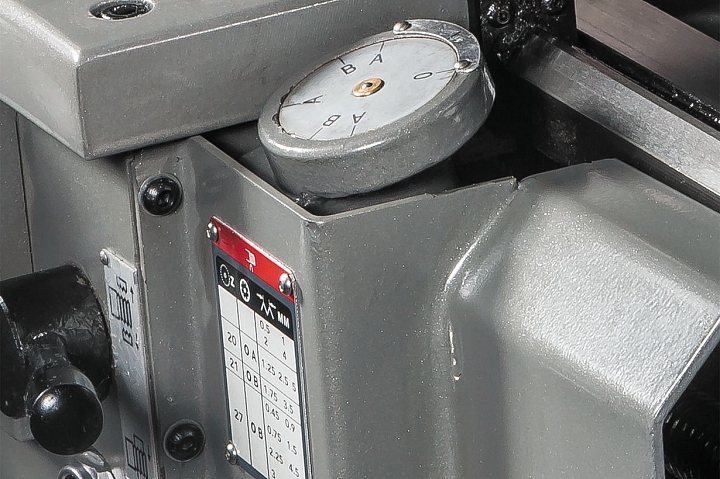

  • Указатель резьбы
  • Подставка с регулируемыми опорами
  • Защитный экран патрона с концевым выключателем
  • Защитная задняя стенка
  • Защита резцедержателя
  • Защита ходового винта
  • 2 не вращающихся центра МК-3
  • Переходная втулка МК-5/МК-3
  • Набор сменных металлических шестерён
  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

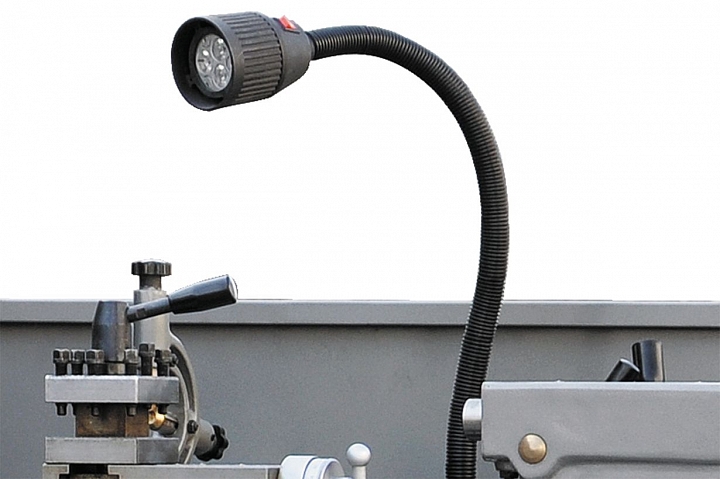

  • Лампа освещения рабочей зоны
  • Подставка
  • Ключ для 3-х кулачкового патрона

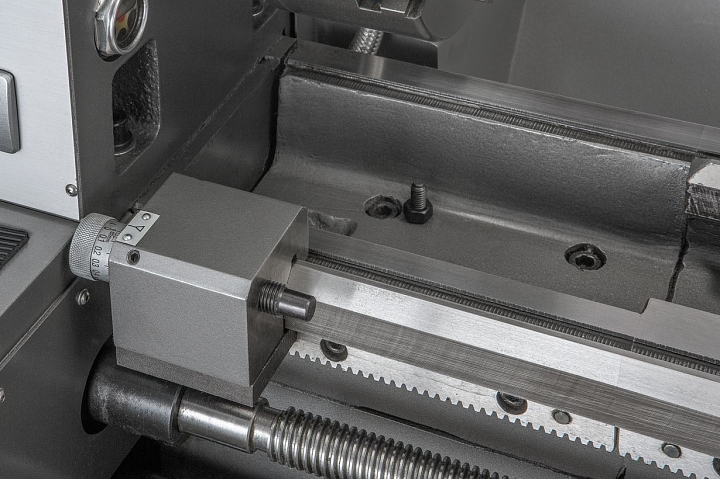

  • Концевой упор продольного перемещения

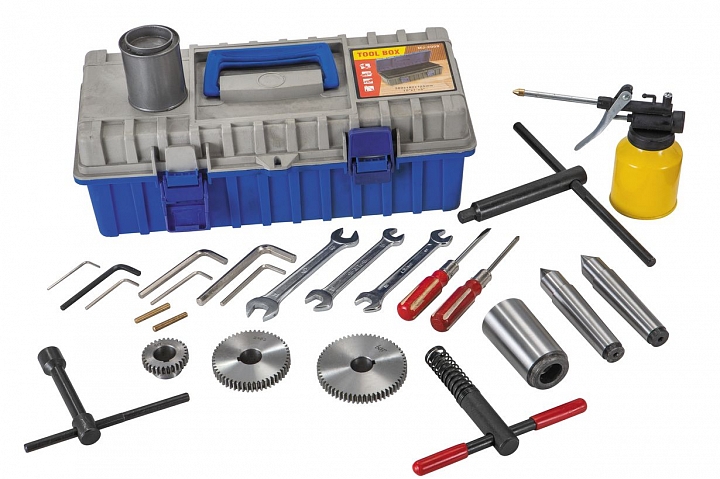

  • Ящик с инструментом
  • Руководство по эксплуатации

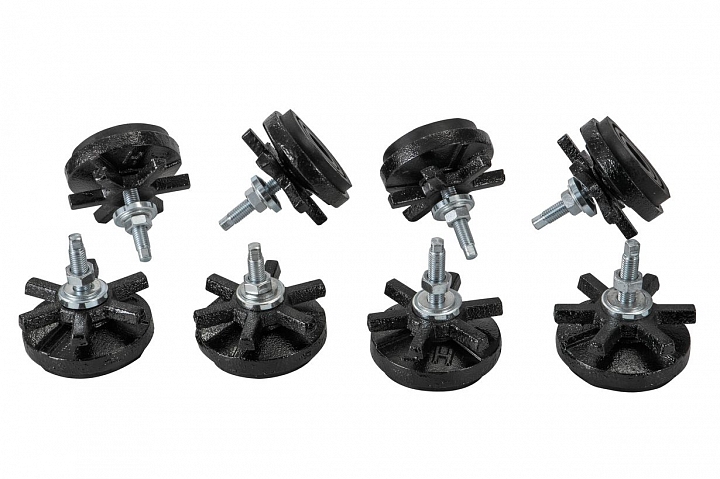

  • Комплект виброопор
