Выборку сделали, всё поставили, помпа мощная, струёй можно заготовки отламывать. Осталось докупить кран регулирующий напор и будет всё просто прекрасно (наверно)
|
Расстояние между центрами |
760 мм |
1015 мм |
|
Модель станка |
||
|
Модель станка с DRO |

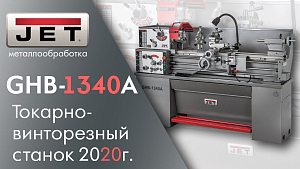

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.
Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.
GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.
Такой же станок без УЦИ (DRO).
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 197 |
| Расстояние между центрами, мм | 1015 |
| Диаметр обточки над съемным мостиком, gap, мм | 476 |
| Длина съемного мостика, мм | 200 |
| Ширина станина, мм | 186 |
| Ход поперечного суппорта, мм | 160 |
| Ход верхнего продольного суппорта, мм | 68 |
| Диапазон оборотов шпинделя, об/мин | 70-2000 |
| Количество скоростей шпинделя | 8 |
| Внутренний конус шпинделя | MК 5 |
| Передний конец шпинделя | D1-4 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | Ø38 |
| Диапазон продольной подачи, мм/об | 0,037–0,80 |
| Количество продольных подач | 29 |
| Диапазон поперечной подачи, мм/об | 0,01–0,22 |
| Количество поперечных подач | 29 |
| Диапазон метрической резьбы, мм | 0,45–10 |
| Количество метрических резьб | 23 |
| Диапазон дюймовой резьбы, TPI | 3-1/4 – 80 |
| Количество дюймовых резьб | 32 |
| Шаг продольного ходового винта, мм | 4 |
| Макс. размер инструмента, мм | 16 x 16 |
| Внутренний конус пиноли задней бабки | MК 3 |
| Ход пиноли задней бабки, мм | 95 |
| Наружный диаметр пиноли задней бабки, мм | 32 |
| Диапазон неподвижного люнета, мм | 10 – 73 |
| Диапазон подвижного люнета, мм | 10 – 60 |
| Объем бака СОЖ, л | нет (по заказу 8 л.) |
| Объём масла (ориентировочно), л | 8 |
| Параметры питающей сети | 400В ~3L/PE 50Гц |
| Мощность главного двигателя, кВт | 1,5 кВт (2 л.с.) S1 |
| Общая потребляемая мощность станка, кВт | 1,8 |
| Устройство защиты потребителя, А | 16 |
| Страна производителя | Китай |
| Длина, мм | 1905 |
| Ширина, мм | 760 |
| Высота, мм | 1200 |
| Масса, кг | 650 |
| Габаритные размеры упаковки (ДхШхВ), мм | поставляется в 3-х ящиках. 2000Х60Х60; 80Х50Х50; 80Х50Х50 |
| Масса в упаковке, кг | 680/30/24 |
|
