Серия JVL-32S CNC / JVL-32F CNC

Модель с ЧПУ Siemens 828D JVL-32S CNC
Модель с ЧПУ Fanuc 0i JVL-32F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 410 мм
Макс. Ø заготовки над суппортом 320 мм
Макс. Ø обточки над станиной 320 мм
Макс. длина точения 420 мм
Ø ПАТРОНА: дюйм (мм)
Ø гидравлич. патрона 10 (250) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -50; +170 мм
Макс. перемещение по оси Z 450 мм
Направляющие/ширина X,Z качения/35,45,35 тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 32x10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2800 об/мин
Конус шпинделя А2-6 тип
Ø ПЕРЕДНЕГО ПОДШИПНИКА ШПИНДЕЛЯ: мм
Ø ПРОХОДНОГО ОТВЕРСТИЯ В ШПИНДЕЛЕ: мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 32 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 20 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7,5/11 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 1430х2340х2360 мм
Масса нетто/(брутто) 3500 кг

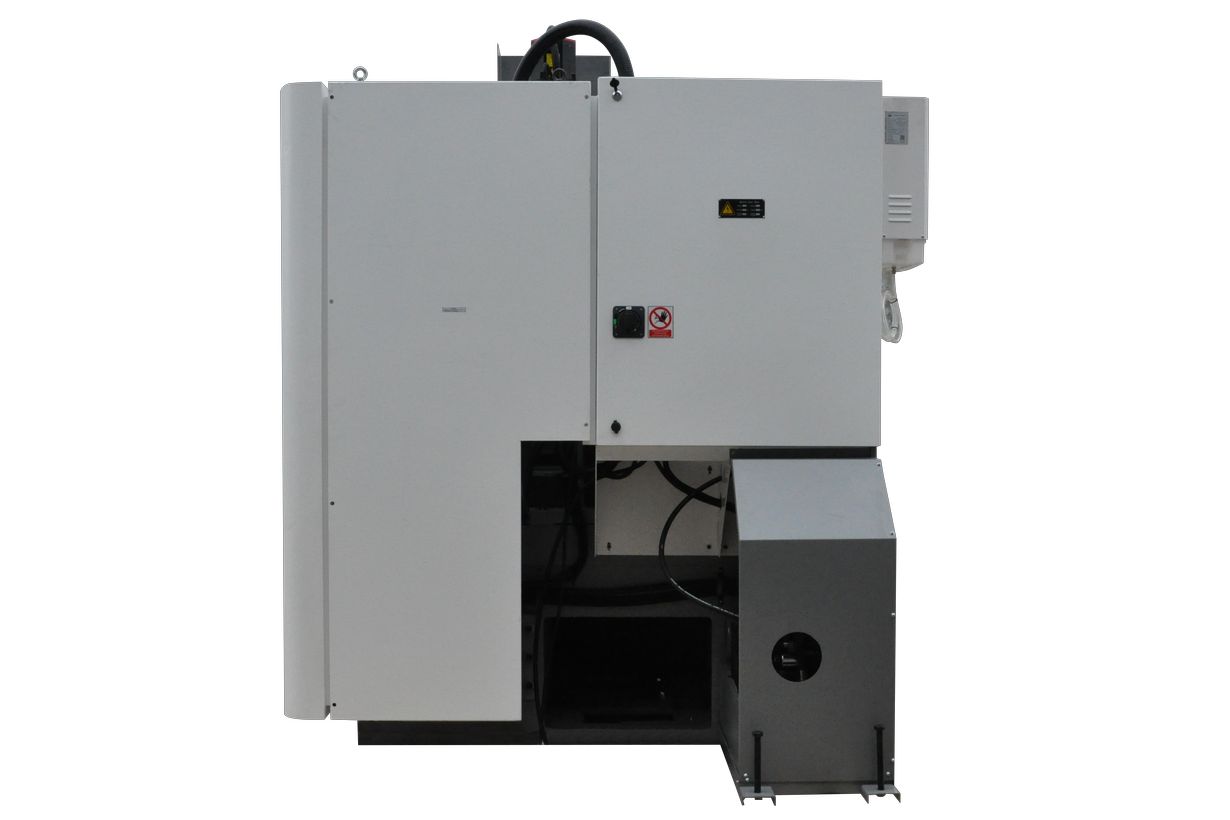

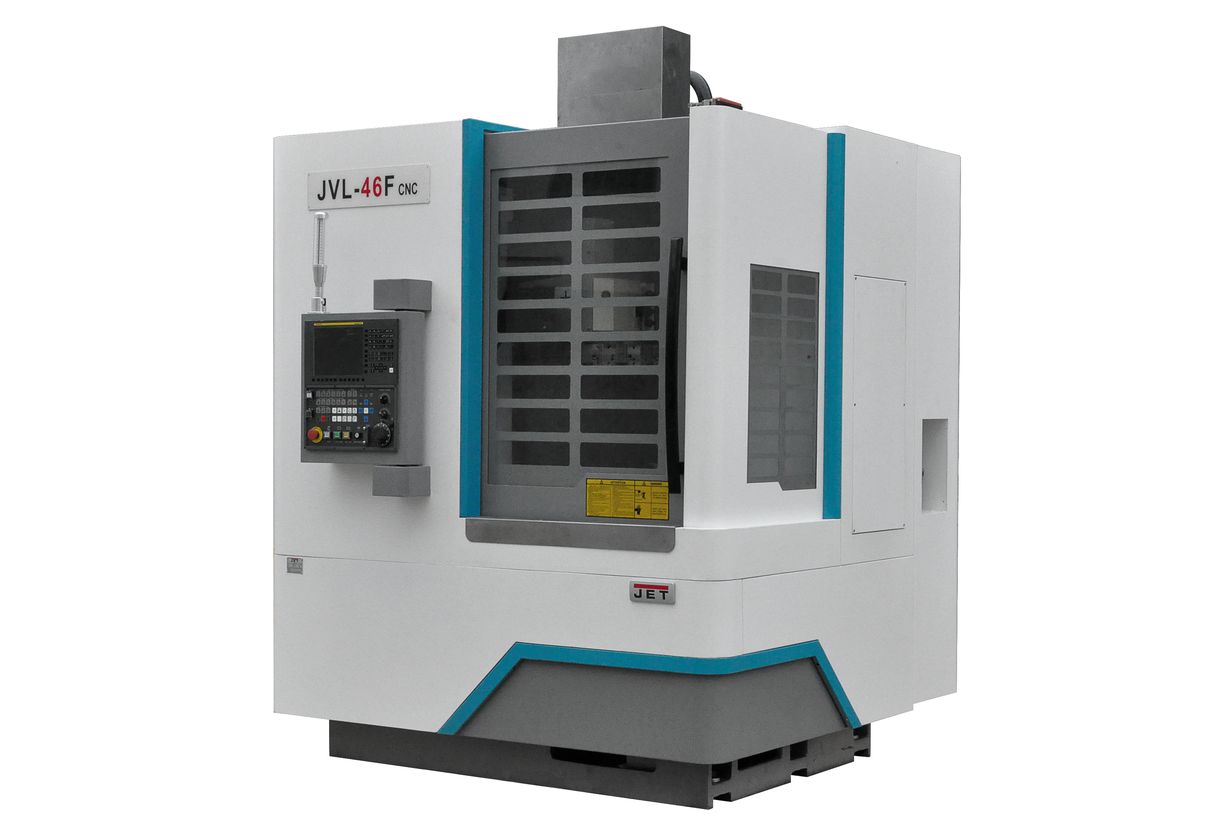

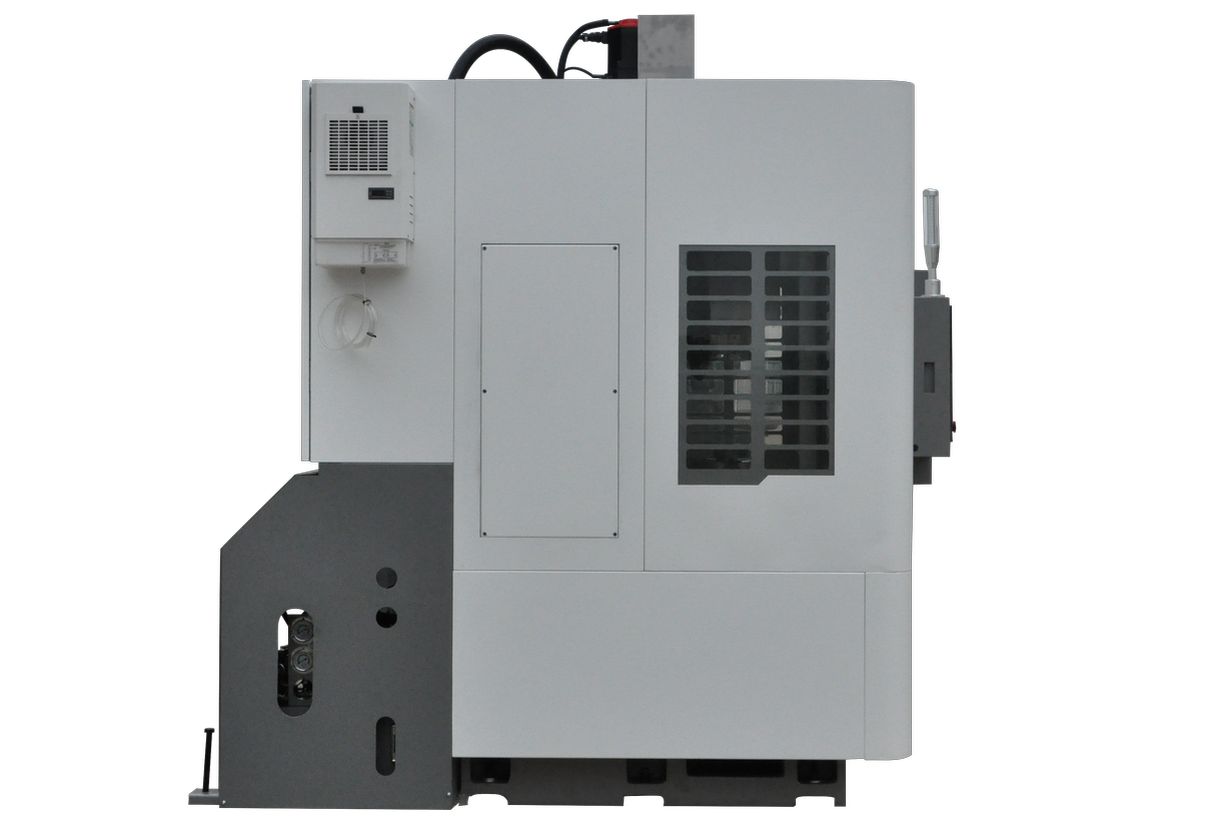

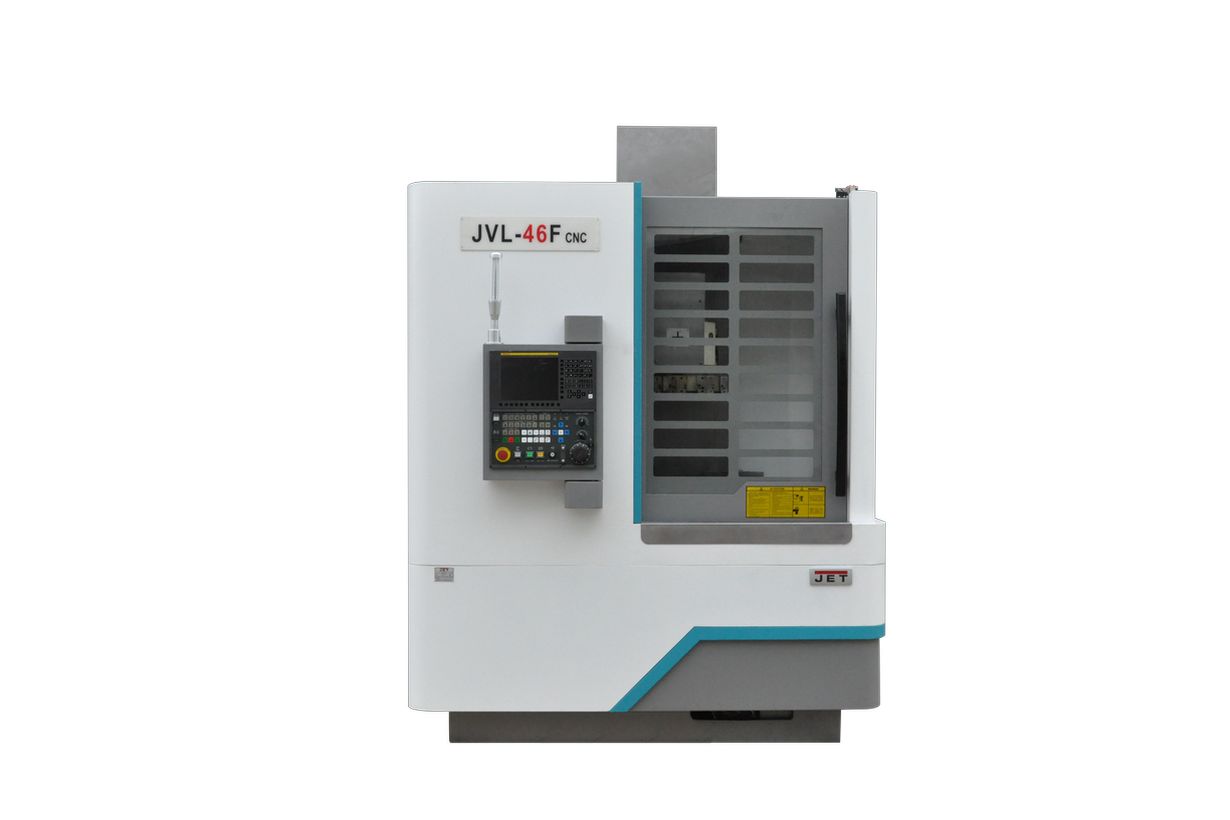

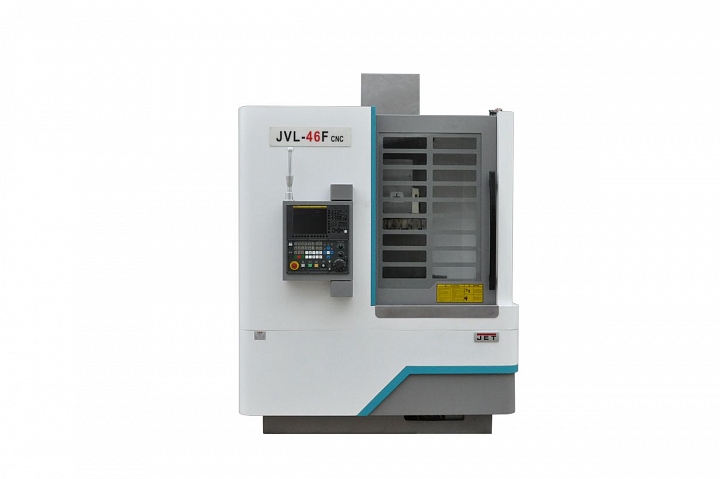

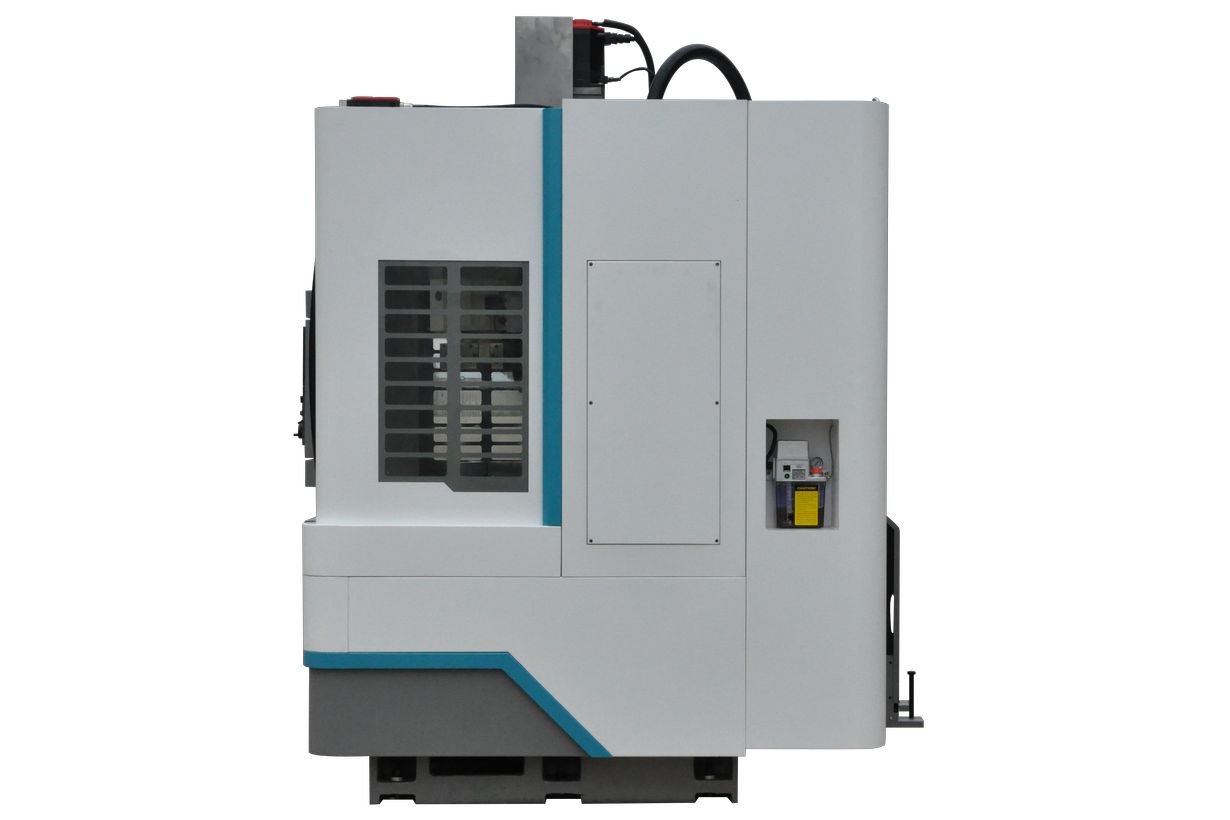

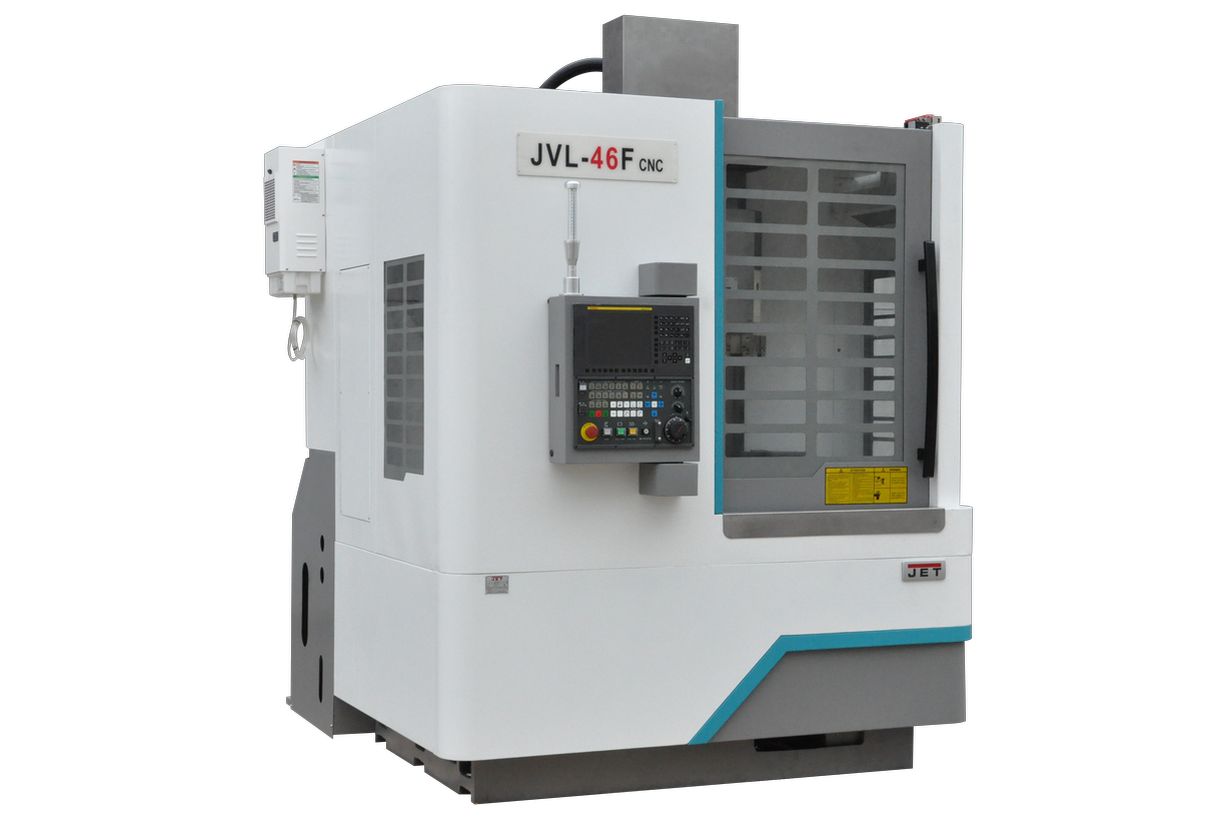

Серия JVL-46S CNC / JVL-46F CNC

Модель с ЧПУ Siemens 828D JVL-46S CNC

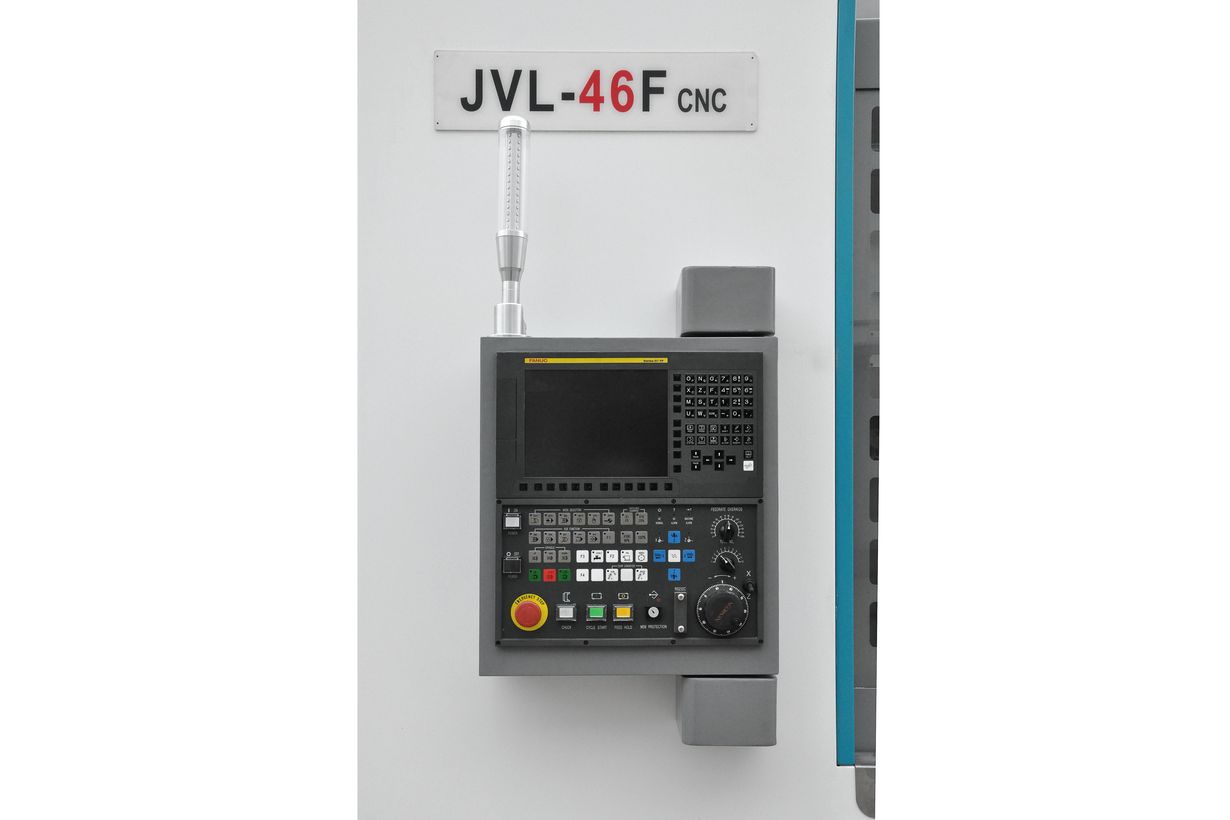

Модель с ЧПУ Fanuc 0i JVL-46F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 530 мм
Макс. Ø заготовки над суппортом 460 мм
Макс. Ø обточки над станиной 500 мм
Макс. длина точения 430 мм

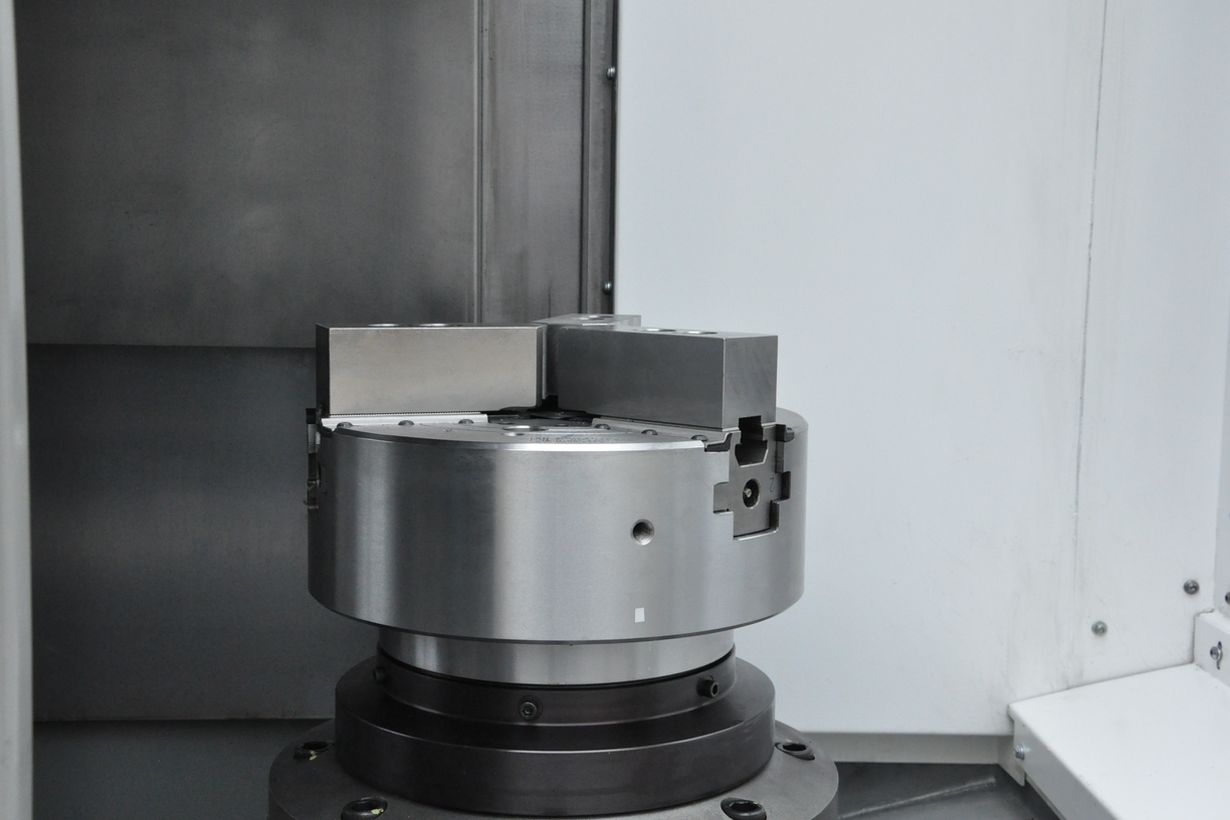

Ø ПАТРОНА: дюйм (мм)
Ø гидравлич. патрона 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -50; +250 мм
Макс. перемещение по оси Z 450 мм
Направляющие/ширина X,Z качения/35,45,35 тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 40x8/40x10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя А2-8 тип
Ø переднего подшипника шпинделя 120 мм
Ø ПРОХОДНОГО ОТВЕРСТИЯ В ШПИНДЕЛЕ: мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/16 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15/18,5 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 1590х2670х2545 мм
Масса нетто/(брутто) 4500 кг

Серия JVL-60S CNC / JVL-60F CNC

Модель с ЧПУ Siemens 828D JVL-60S CNC
Модель с ЧПУ Fanuc 0i JVL-60F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 600 мм
Макс. Ø заготовки над суппортом 600 мм
Макс. Ø обточки над станиной 600 мм
Макс. длина точения 600 мм
Ø ПАТРОНА: дюйм (мм)
Ø гидравлич. патрона 18 (460) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -30; +300 мм
Макс. перемещение по оси Z 600 мм
Направляющие/ширина X,Z 55/45 тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 50 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя А2-8 тип
Ø переднего подшипника шпинделя 140 мм
Ø проходного отверстия в шпинделе 75 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 10/12 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 22 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2365х2700х3200 мм
Масса нетто/(брутто) 8000 кг

Серия JVL-80S CNC / JVL-80F CNC

Модель с ЧПУ Siemens 828D JVL-80S CNC
Модель с ЧПУ Fanuc 0i JVL-80F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 800 мм
Макс. Ø заготовки над суппортом 620 мм
Макс. Ø обточки над станиной 650 мм
Макс. длина точения 650 мм
Ø ПАТРОНА: дюйм (мм)
Ø гидравлич. патрона 21 (525) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -60; +460 мм
Макс. перемещение по оси Z 650 мм
Направляющие/ширина X,Z 55 тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 45/55 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя А2-11 тип
Ø переднего подшипника шпинделя 180 мм
Ø проходного отверстия в шпинделе 180? мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 32х32 мм
Макс. Ø инструмента 50 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/16 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37х2 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 19,5 (S); 22/26 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2970х2440х3350 мм
Масса нетто/(брутто) 11500 кг

Серия JVL-100S CNC / JVL-100F CNC

Модель с ЧПУ Siemens 828D JVL-100S CNC
Модель с ЧПУ Fanuc 0i JVL-100F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1000 мм
Макс. Ø заготовки над суппортом 650 мм
Макс. Ø обточки над станиной 1000 мм
Макс. длина точения 800 мм
Ø ПАТРОНА: дюйм (мм)
Ø гидравлич. патрона 21 (525) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -50; +600 мм
Макс. перемещение по оси Z 900 мм
Направляющие/ширина X,Z 55 тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 45/55 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 50-1200 об/мин
Конус шпинделя А2-11 тип
Ø переднего подшипника шпинделя 220 мм
Ø проходного отверстия в шпинделе 220 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 32х32 мм
Макс. Ø инструмента 50 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/16 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37х2 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 31 (S); 30/37 (F) кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3170х2300х3750 мм
Масса нетто/(брутто) 14000 кг

Серия JVL-135S CNC / JVL-135F CNC

Модель с ЧПУ Siemens 828D JVL-135S CNC
Модель с ЧПУ Fanuc 0i JVL-135F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1600 мм
МАКС. Ø ЗАГОТОВКИ НАД СУППОРТОМ: мм
Макс. Ø обточки над станиной 1350 мм
Макс. длина точения 1200 мм
Ø патрона 50 (1270) дюйм (мм)
Ø ГИДРАВЛИЧ. ПАТРОНА: дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X -50; +1300 мм
Макс. перемещение по оси Z 900 мм
НАПРАВЛЯЮЩИЕ/ШИРИНА X,Z: тип/мм
Ø ШВП X/ZХ ШАГ РЕЗЬБЫ, КЛАСС ТОЧНОСТИ: мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 2-142; 142-350 об/мин
КОНУС ШПИНДЕЛЯ: тип
Ø переднего подшипника шпинделя 500 мм
Ø ПРОХОДНОГО ОТВЕРСТИЯ В ШПИНДЕЛЕ: мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 6 шт
Макс. размер инструмента 32х32 мм
Макс. Ø инструмента 50 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 1,17х2 кВт
Мощность мототра гидростанции 3,75 кВт
МОЩНОСТЬ:
Мощность главного двигателя 37/45 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 5200х3900х5000 мм
Масса нетто/(брутто) 19000 кг

Стандартная комплектация:

  • Система ЧПУ Siemens 828D
  • Shop Turn для системы с ЧПУ Siemens 828D

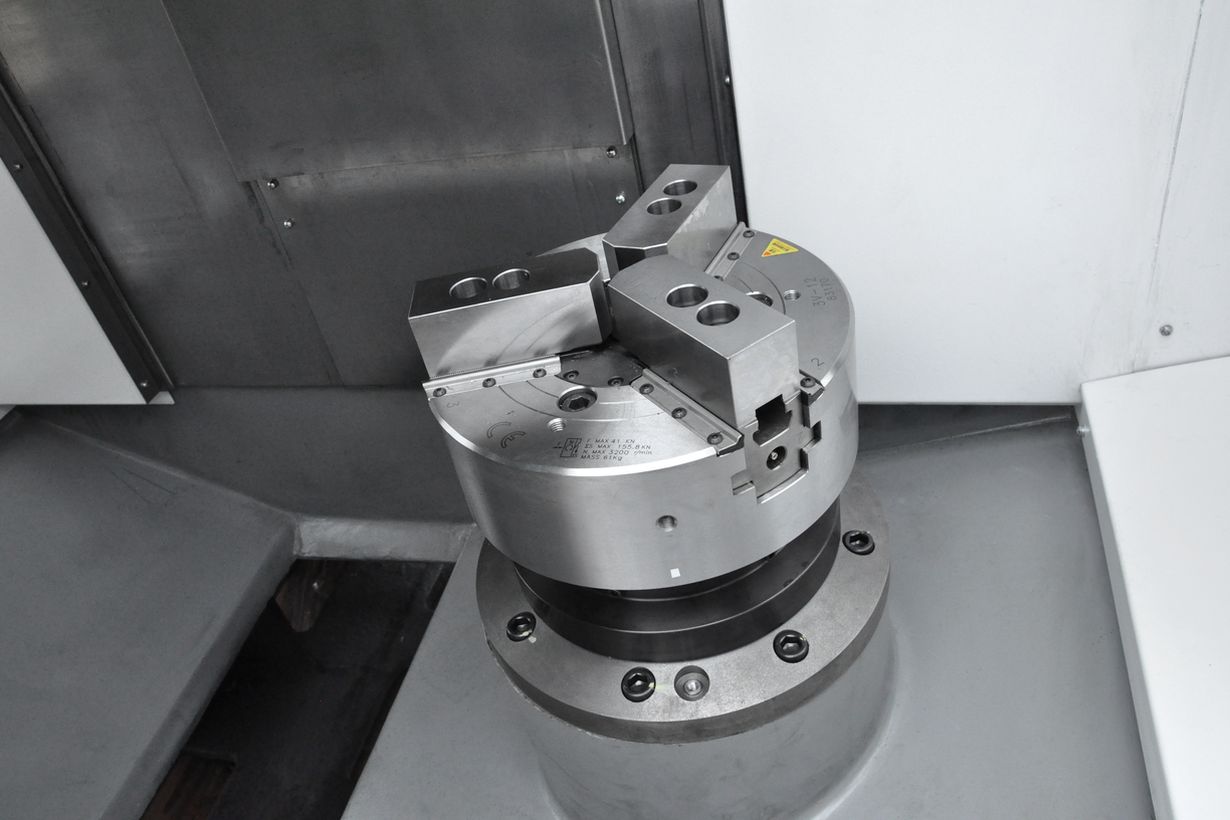

  • 3-х или 4-х кулачковый гидравлический или ручной патрон

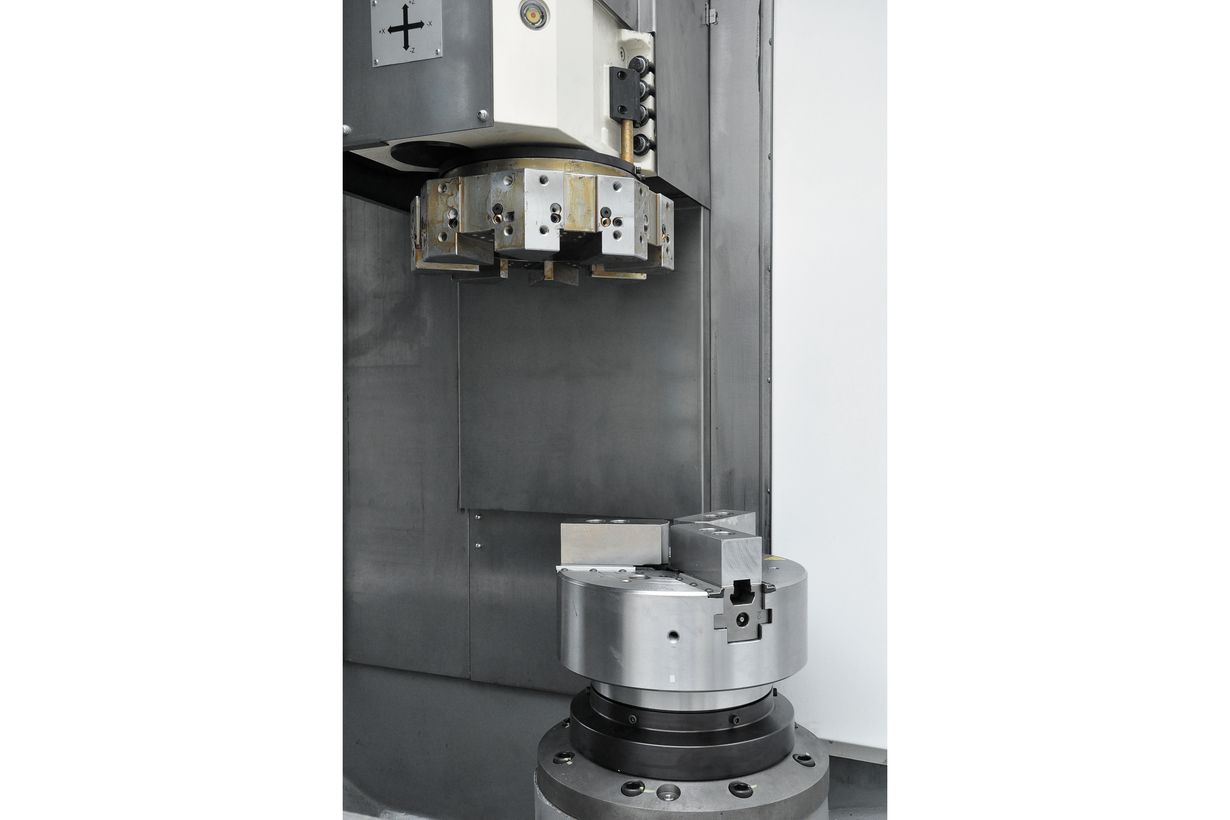

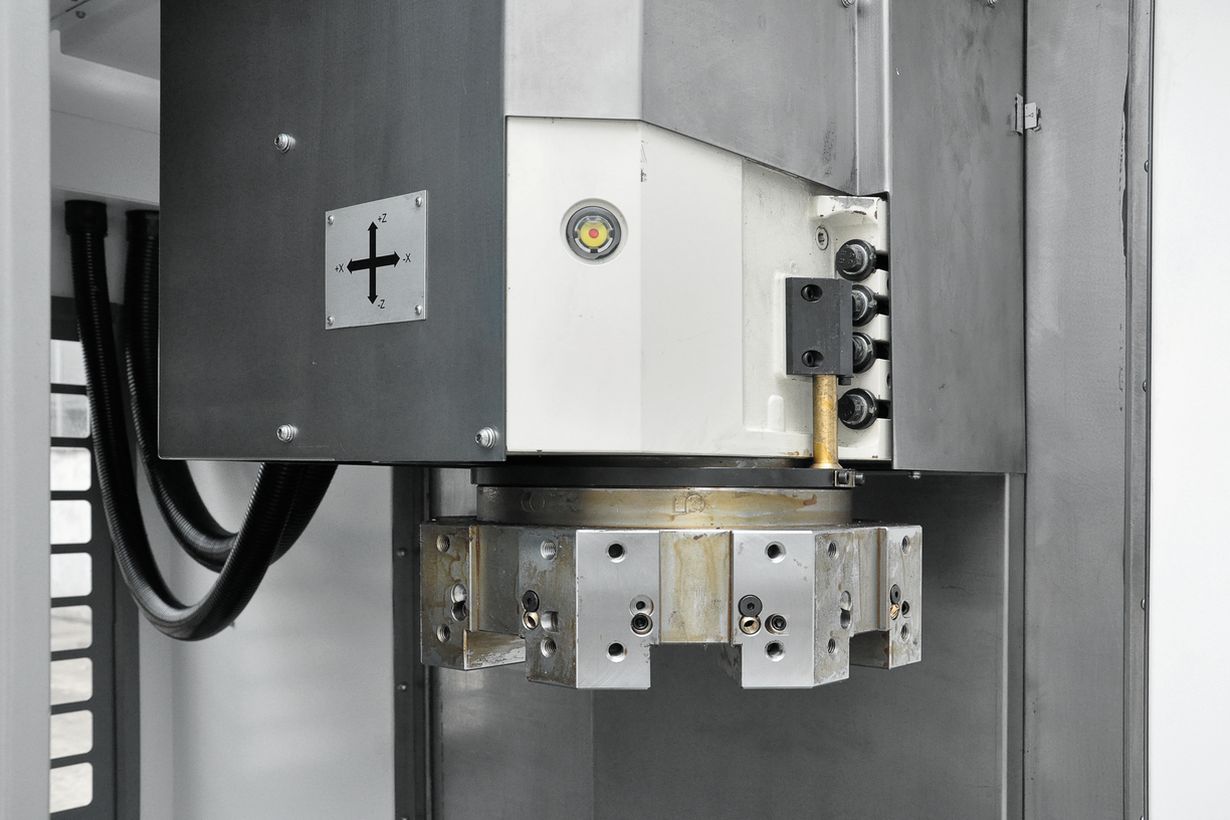

  • 6-ти или  8-ми позиционная револьверная голова
  • Резцовые блоки
  • Автоматический ленточный стружечный конвейер
  • Тележка для стружки
  • Гидравлическая станция (для комплектаций с гидравлическим патроном)
  • Педали управления гидравликой
  • Двухскоростной редуктор ZF-Duoplan Gearbox (для некоторых моделей)

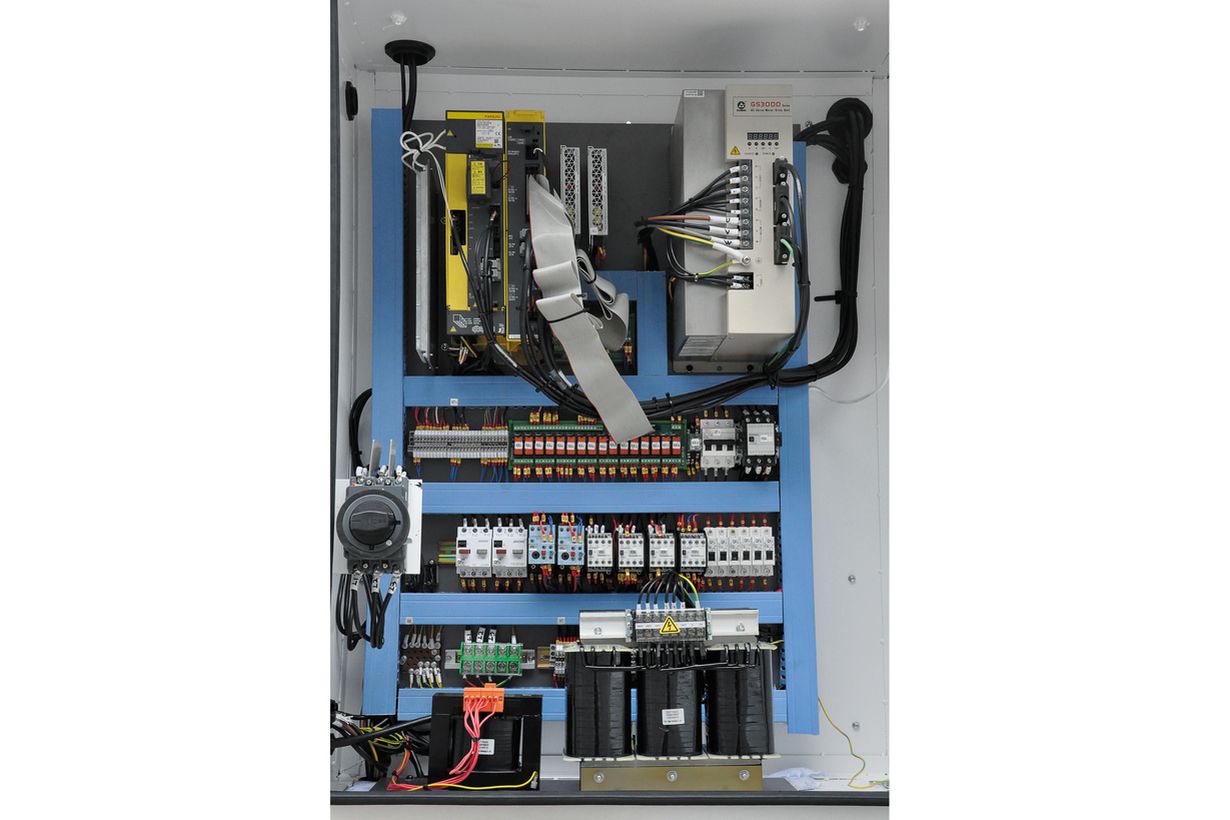

  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ

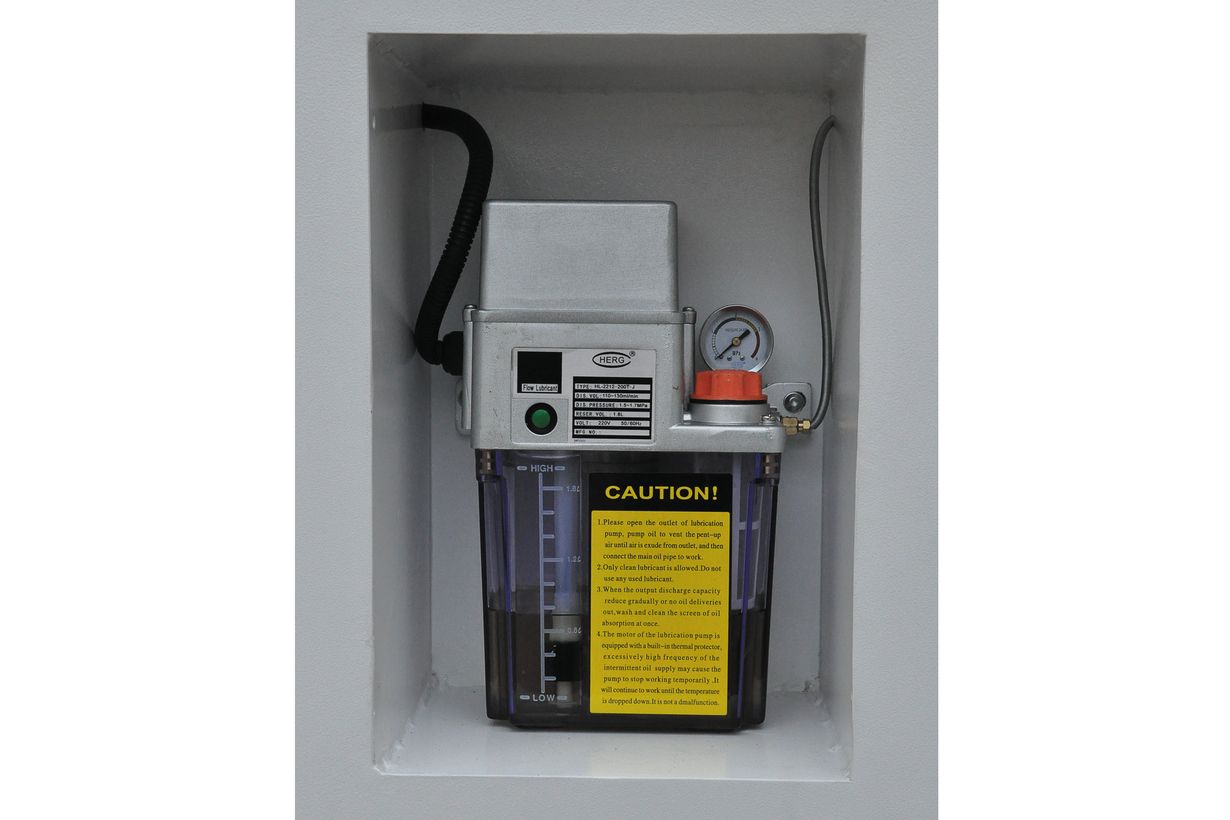

  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Электрозамок двери
  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Fanuc 0i TF
  • Модификации с приводным инструментом
  • Системы контроля Renishaw/Hexagon
  • Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

  • Вертикально-токарные (карусельные) станки для обработки массивных деталей небольшой высоты. Для тяжелой токарной обработки. Компактная конструкция, шпиндель высокой жесткости. Простота установки заготовки и удаления стружки. Автоматическая система балансировки. Станки комплектуются конвейером для удаления стружки.
  • Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
  • Патроны и шпиндели ведущих азиатских и европейских производителей.
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
  • Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
  • Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
