JET JTM-1254EVS Универсальный фрезерный станок
Описание

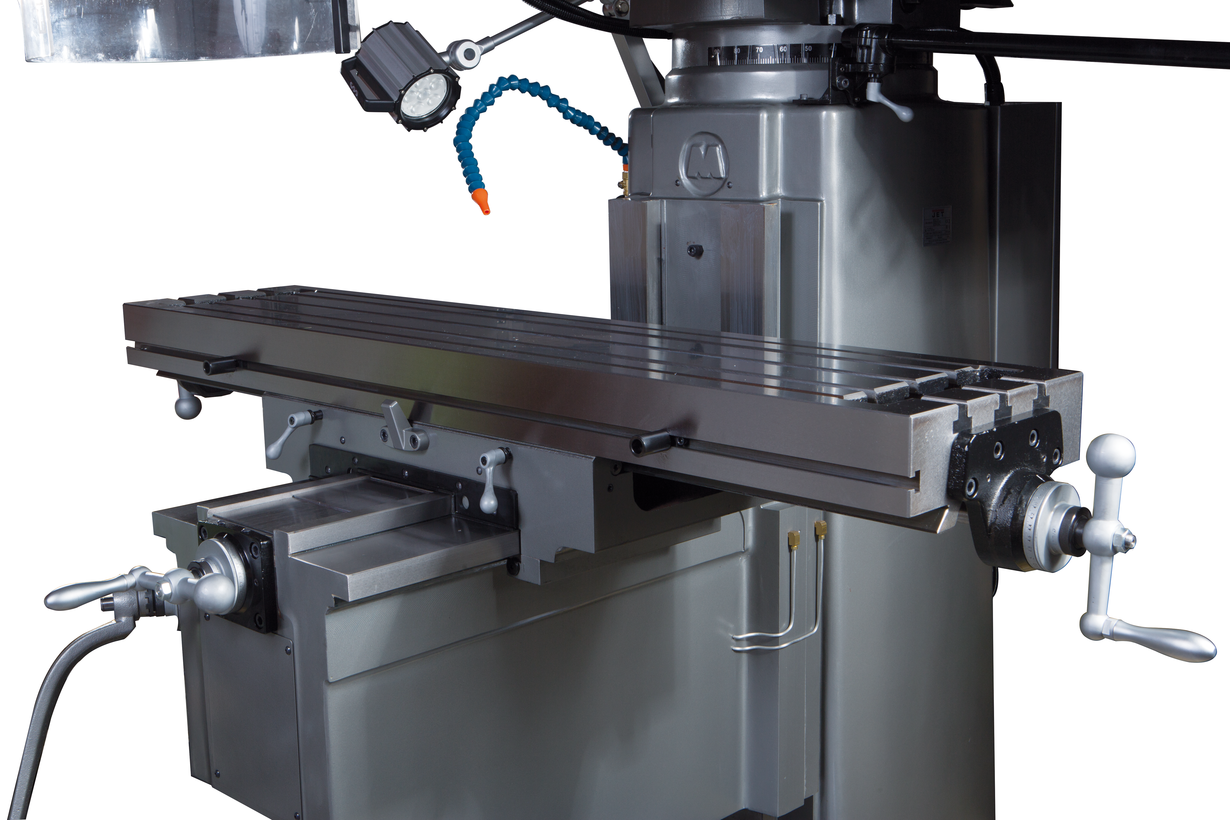

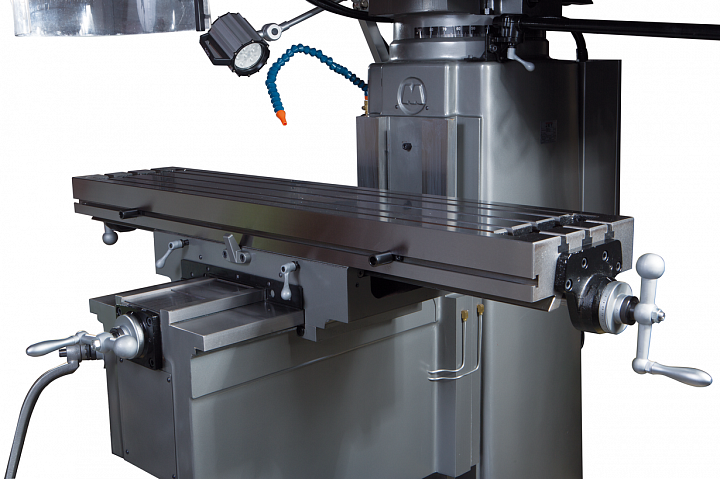

ОСОБЕННОСТИ:- Большой стол 300х1372 мм
- Автоматическая система смазки
- Автоматическая подача пиноли шпинделя
- Реверс для нарезания резьбы

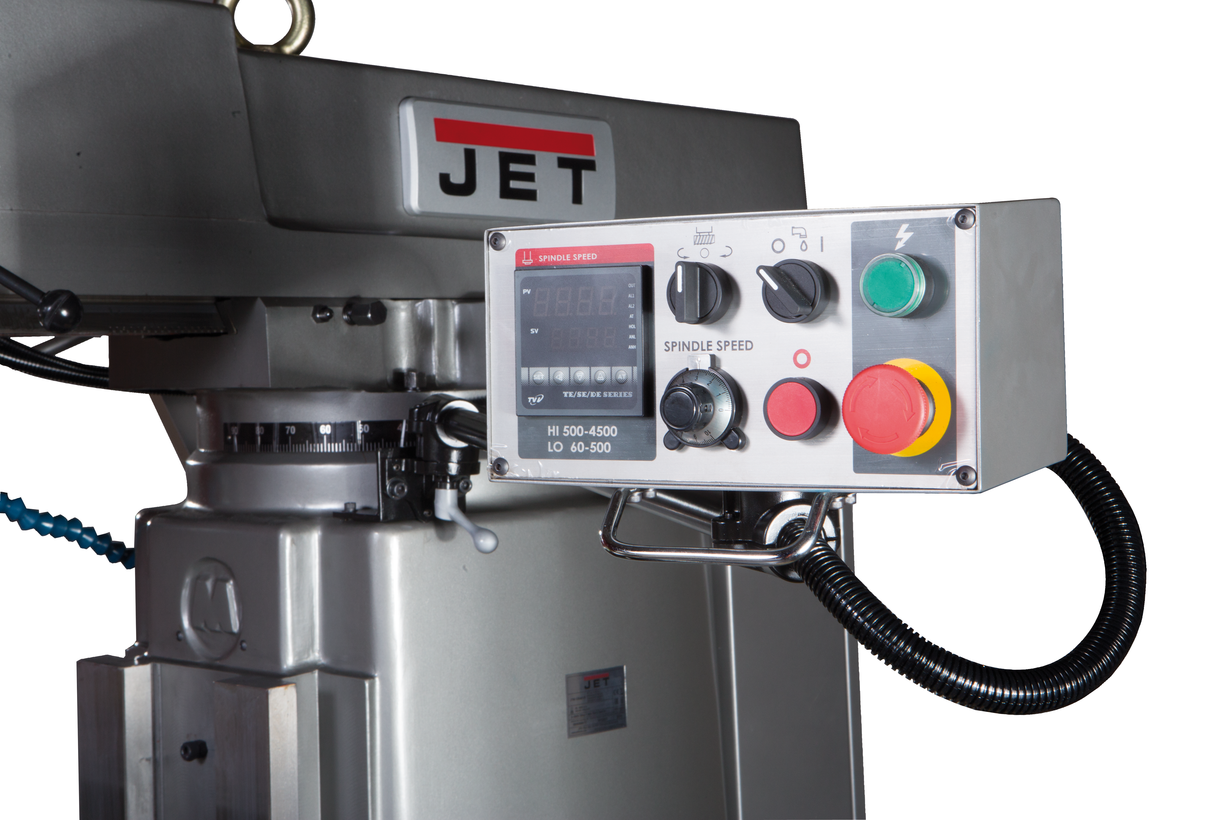

- Плавная регулировка скорости вращения шпинделя
JTM-1254EVS - новинка в ассортименте компании JET. Это старшая модель в линейке JTM. Станок изготавливается в Тайвани, славящемся своей металлообрабатывающей продукцией. Главные отличия от предыдущих моделей - увеличенный размер стола до 300х1372 мм и увеличенная нагрузка на него до 420 кг, мощный двигатель 3,75 кВт с частотным преобразователем, увеличенные расстояния ось шпинделя-стол до 672 мм и ось шпинделя-колонна 190-672 мм. Эти параметры делают этот станок универсальным для применения на предприятиях самого широкого профиля. Он одинаково хорошо справится с обработкой как небольших партий заготовок, так и с объемами производства предприятия среднего уровня. Для большей универсальности фрезерная головка станка имеет механизм наклона влево/вправо на 90 градусов. Станок позволяет устанавливать торцевые фрезы диаметром до 125 мм и концевые до 28 мм, сверление производится максимальным диаметром до 28 мм с автоподачей и до 30 мм в ручном режиме. На JTM-1254EVS предусмотрено два диапазона скоростей, повышенный и пониженный. В каждом из них можно плавно выбирать необходимую частоту вращения шпинделя: от 40 до 350 об/мин в пониженном режиме и от 350 до 3000 об/мин в повышенном. Для повышения ресурса изделия станок оборудован системой централизованной автоматической смазки. Реверс автоматической подачи пиноли шпинделя позволяет использовать станок для нарезания резьб. Гарантия на данную модель - два года.
Другие модели станков представлены в разделах «Вертикально-фрезерные станки» и «Фрезерные станки по металлу».
Характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр сверления с автоподачей, сталь, мм | 28 |
| Максимальный диаметр сверления чугун, мм | 34 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Частота вращения вертикального шпинделя, об/мин | 40 - 350 /350 - 3000 |
| Количество скоростей вертикального шпинделя, шт | Плавно 2 |

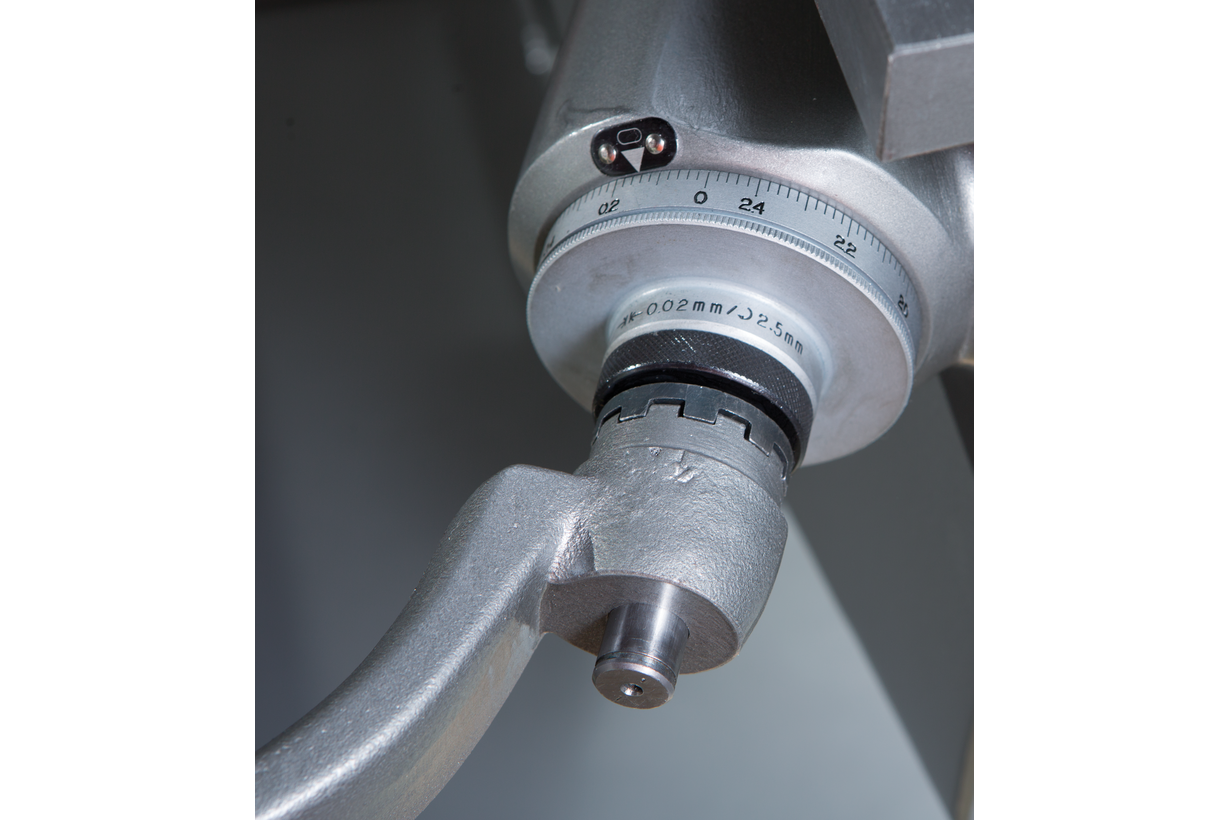

| Автоматическая подача пиноли, мм/об | 0,04/0,08/0,15 |
| Количество автоматических подач, шт | 3 |

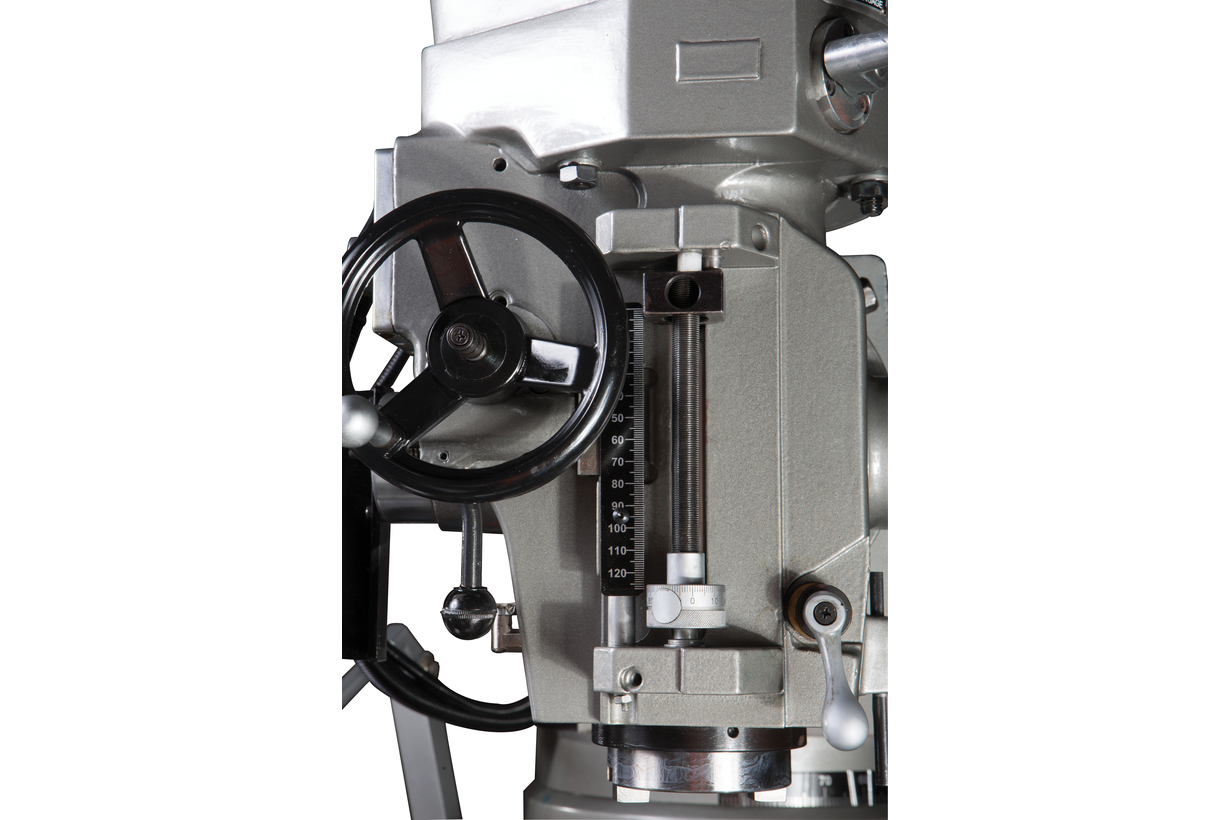

| Ход пиноли шпинделя, мм | 127 |
| Диаметр пиноли, мм | 105 |
| Шомпол | M16 |
| Конус шпинделя | ISO-40 |

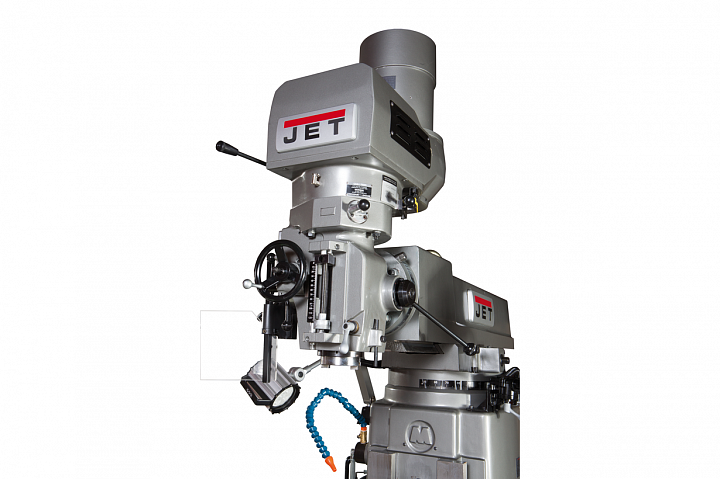

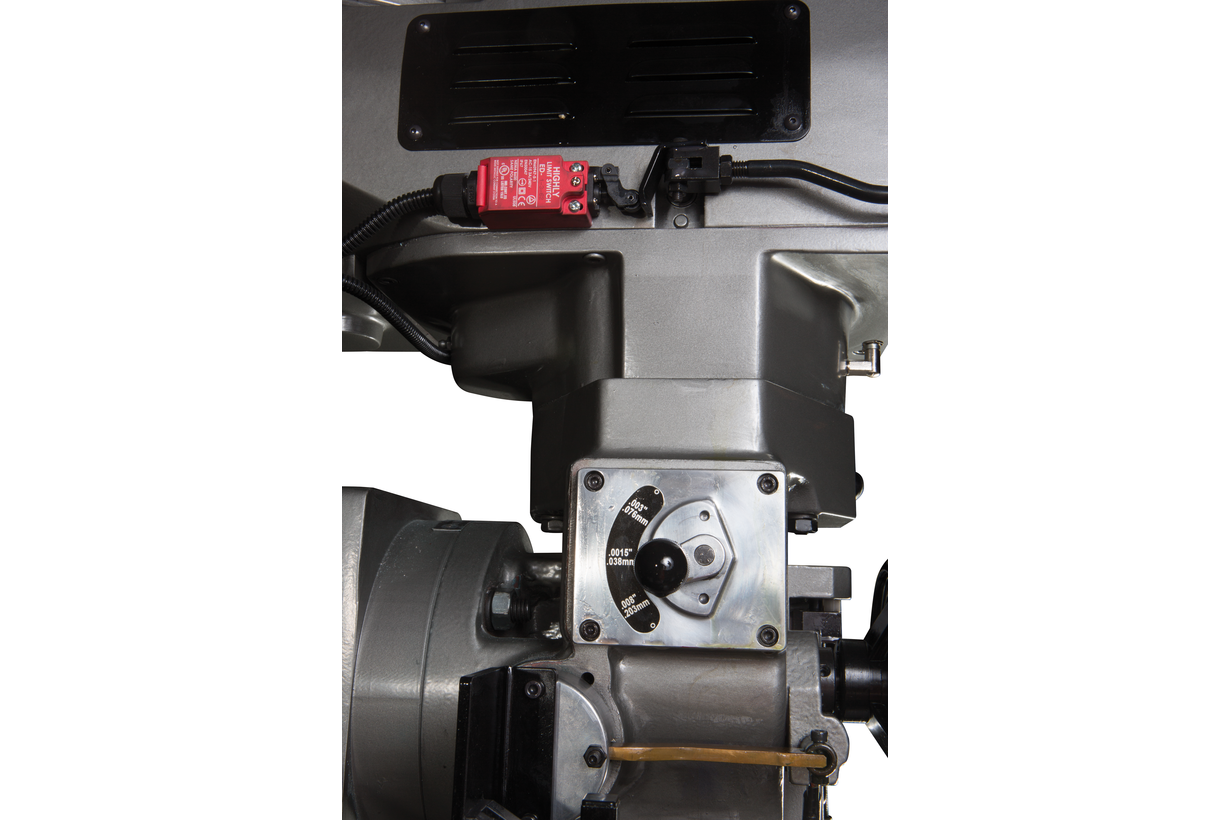

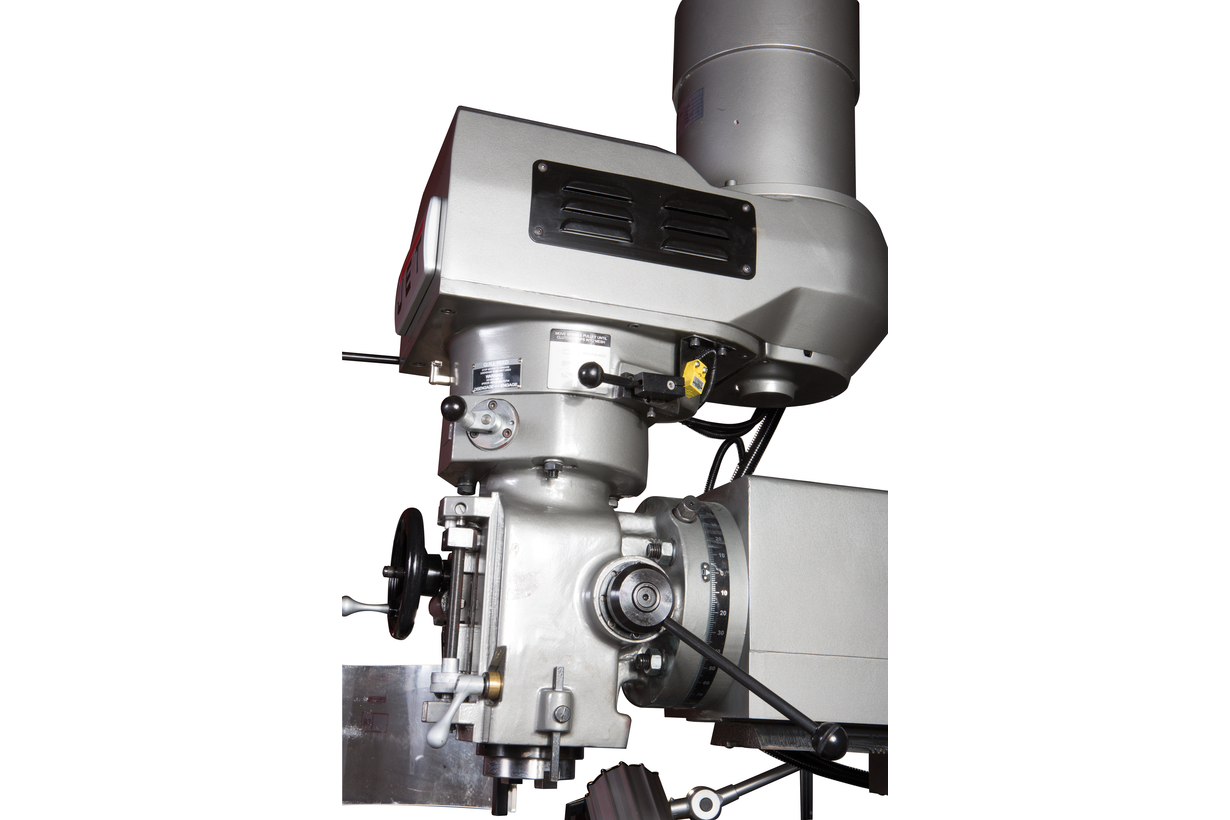

| Диапазон поворота вертикальной головы (вправо/влево) | ±90° |
| Расстояние от вертикального шпинделя до стола, мм | 40 - 672 |
| Расстояние шпиндель-стойка | 190 - 672 |

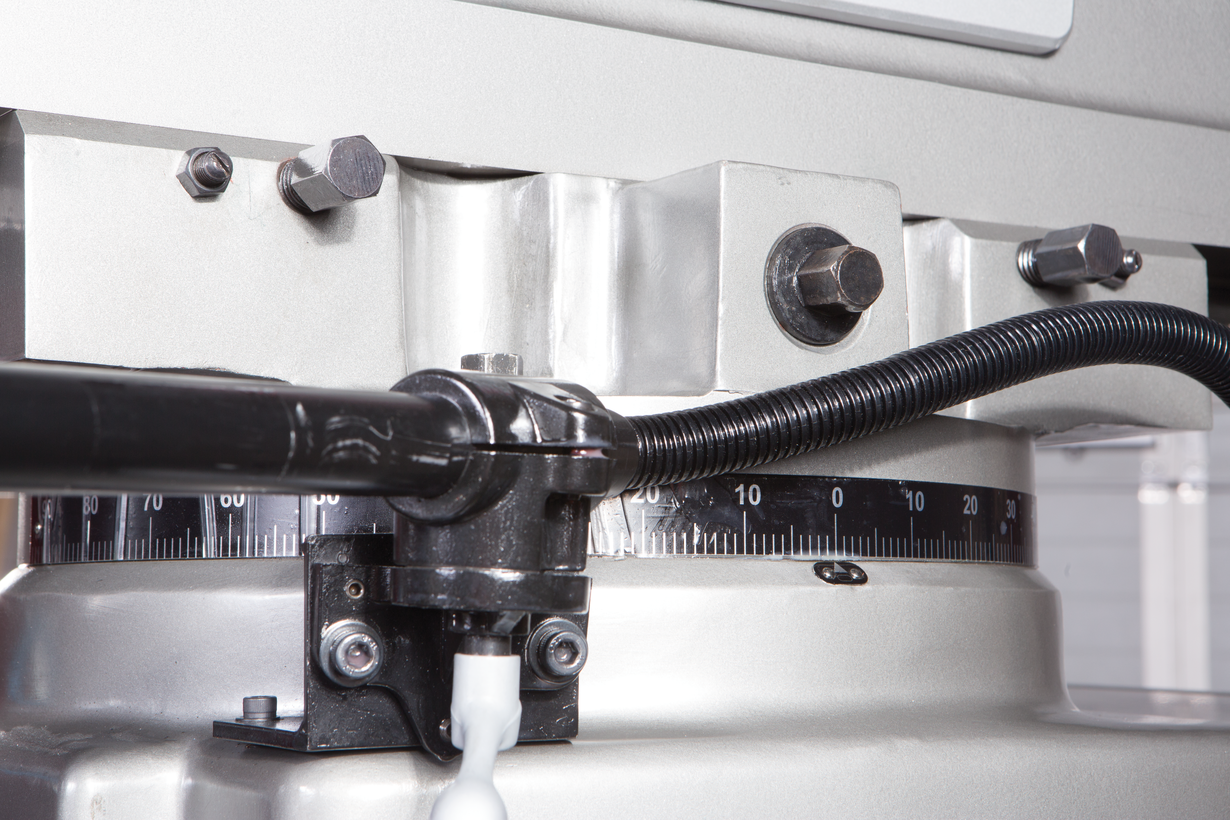

| Диапазон поворота хобота | ±90° |
| Размер стола по оси X и Y, мм | 1372 x 300 |
| Ход стола по оси X и Y, мм | 860 x 420 |
| Ход стола по оси Z, мм | 412 |
| Максимальная нагрузка на стол, кг | 420 |
| Ширина Т-образного паза, мм | 16 |
| Расстояние между пазами, мм | 64 |
| Количество Т-образных пазов, шт | 3 |
| Мощность вертикального двигателя, кВт | 3,75 |
| Снят с производства | Y |
| Длина, мм | 1670 |
| Ширина, мм | 1600 |
| Высота, мм | 2170 |
| Масса, кг | 1700 |
| Длина в упаковке, см | 174 |
| Ширина в упаковке, см | 146 |
| Высота в упаковке, см | 222 |
| Масса в упаковке, кг | 1825 |
- Большой стол 300х1372 мм
- Автоматическая система смазки
- Автоматическая подача пиноли шпинделя
- Реверс для нарезания резьбы
- Плавная регулировка скорости вращения шпинделя
JTM-1254EVS - новинка в ассортименте компании JET. Это старшая модель в линейке JTM. Станок изготавливается в Тайвани, славящемся своей металлообрабатывающей продукцией. Главные отличия от предыдущих моделей - увеличенный размер стола до 300х1372 мм и увеличенная нагрузка на него до 420 кг, мощный двигатель 3,75 кВт с частотным преобразователем, увеличенные расстояния ось шпинделя-стол до 672 мм и ось шпинделя-колонна 190-672 мм. Эти параметры делают этот станок универсальным для применения на предприятиях самого широкого профиля. Он одинаково хорошо справится с обработкой как небольших партий заготовок, так и с объемами производства предприятия среднего уровня. Для большей универсальности фрезерная головка станка имеет механизм наклона влево/вправо на 90 градусов. Станок позволяет устанавливать торцевые фрезы диаметром до 125 мм и концевые до 28 мм, сверление производится максимальным диаметром до 28 мм с автоподачей и до 30 мм в ручном режиме. На JTM-1254EVS предусмотрено два диапазона скоростей, повышенный и пониженный. В каждом из них можно плавно выбирать необходимую частоту вращения шпинделя: от 40 до 350 об/мин в пониженном режиме и от 350 до 3000 об/мин в повышенном. Для повышения ресурса изделия станок оборудован системой централизованной автоматической смазки. Реверс автоматической подачи пиноли шпинделя позволяет использовать станок для нарезания резьб. Гарантия на данную модель - два года.
Другие модели станков представлены в разделах «Вертикально-фрезерные станки» и «Фрезерные станки по металлу».
Комплектация
- Поддон для стружки
- Шомпол

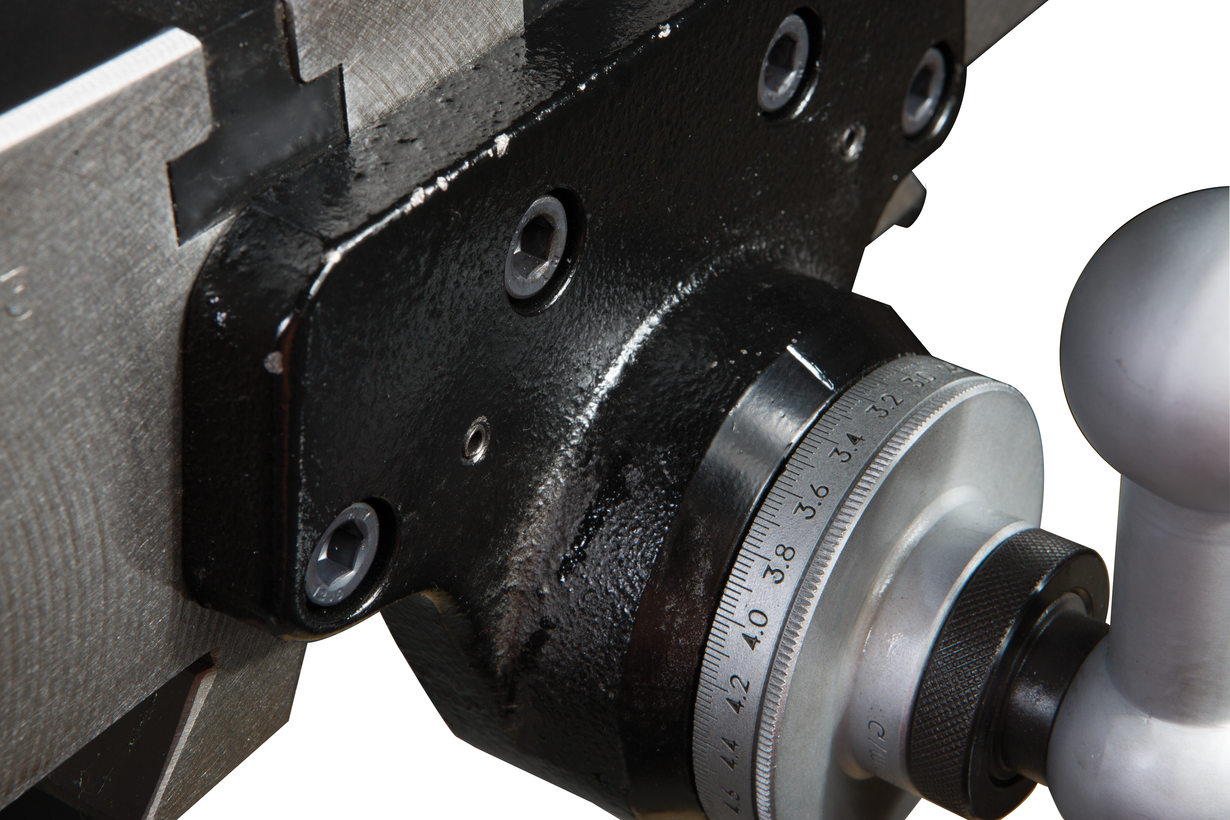

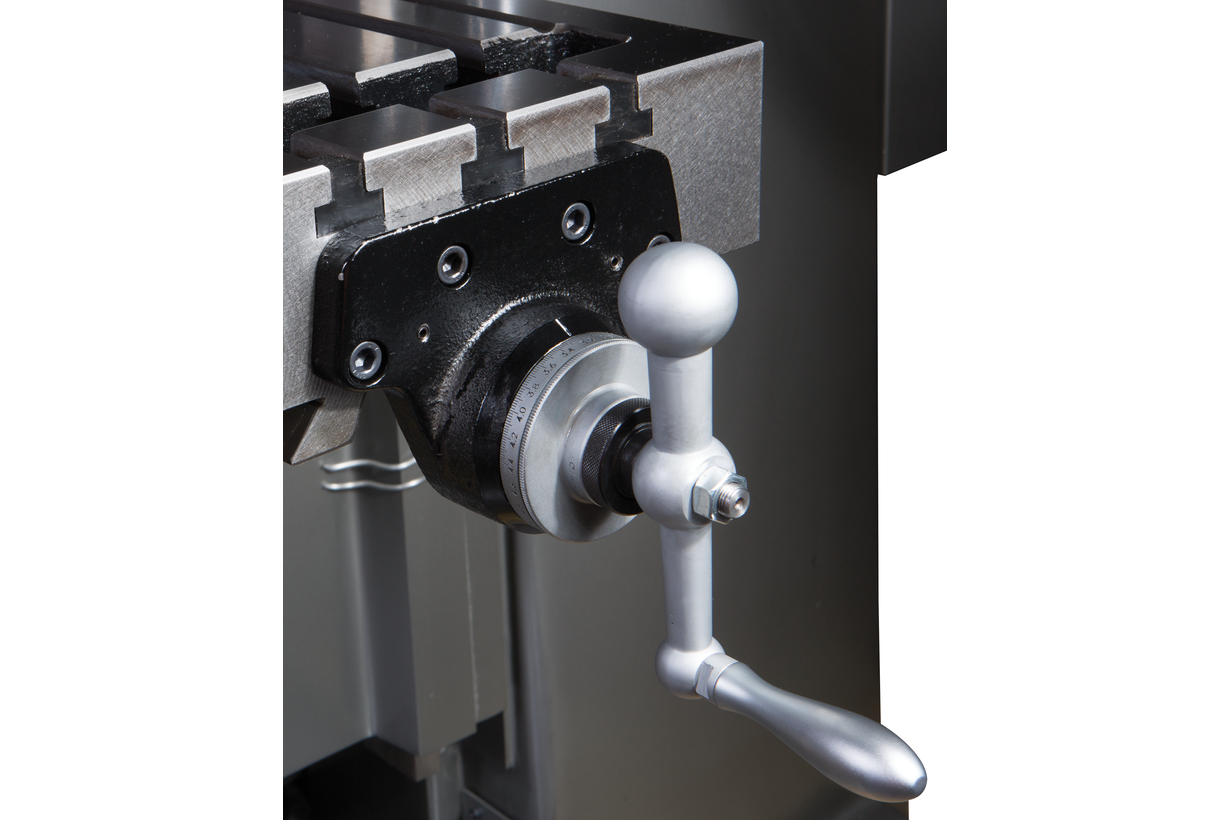

- Регулировочные рукоятки стола (3 шт)

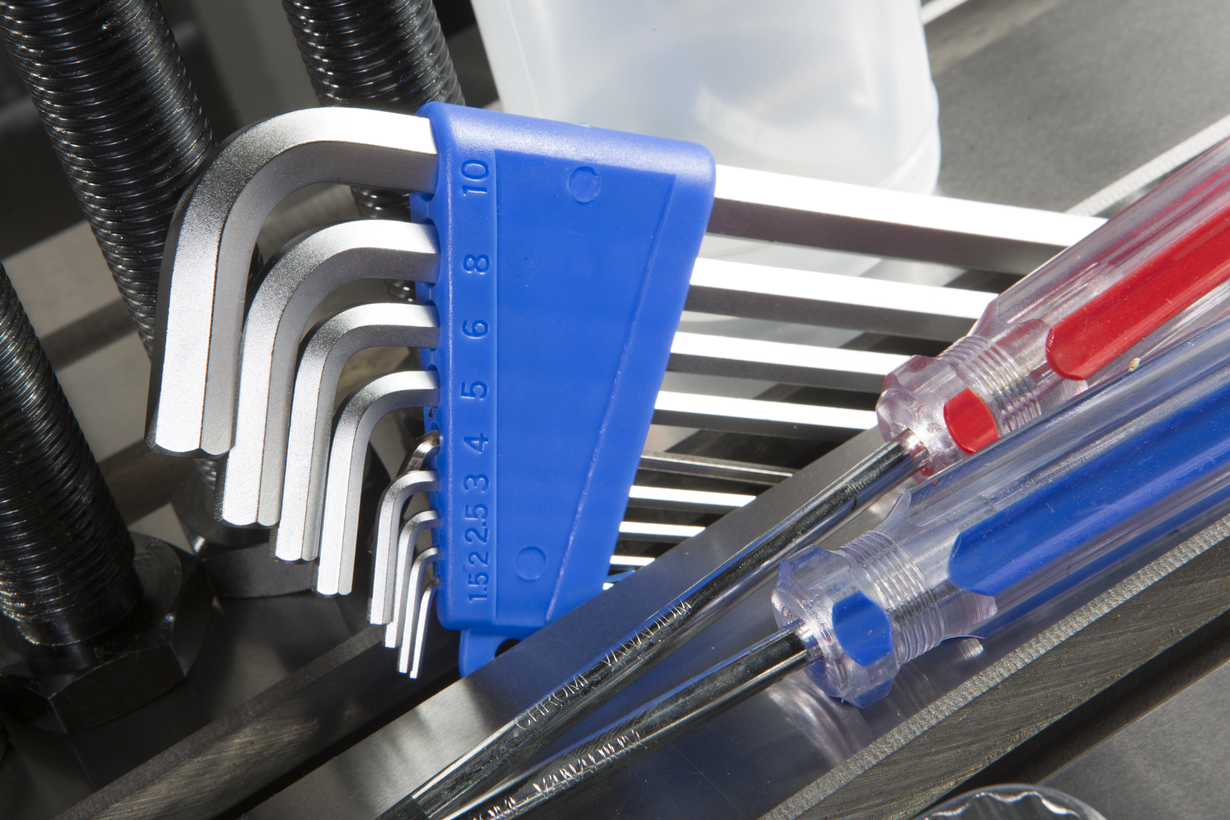

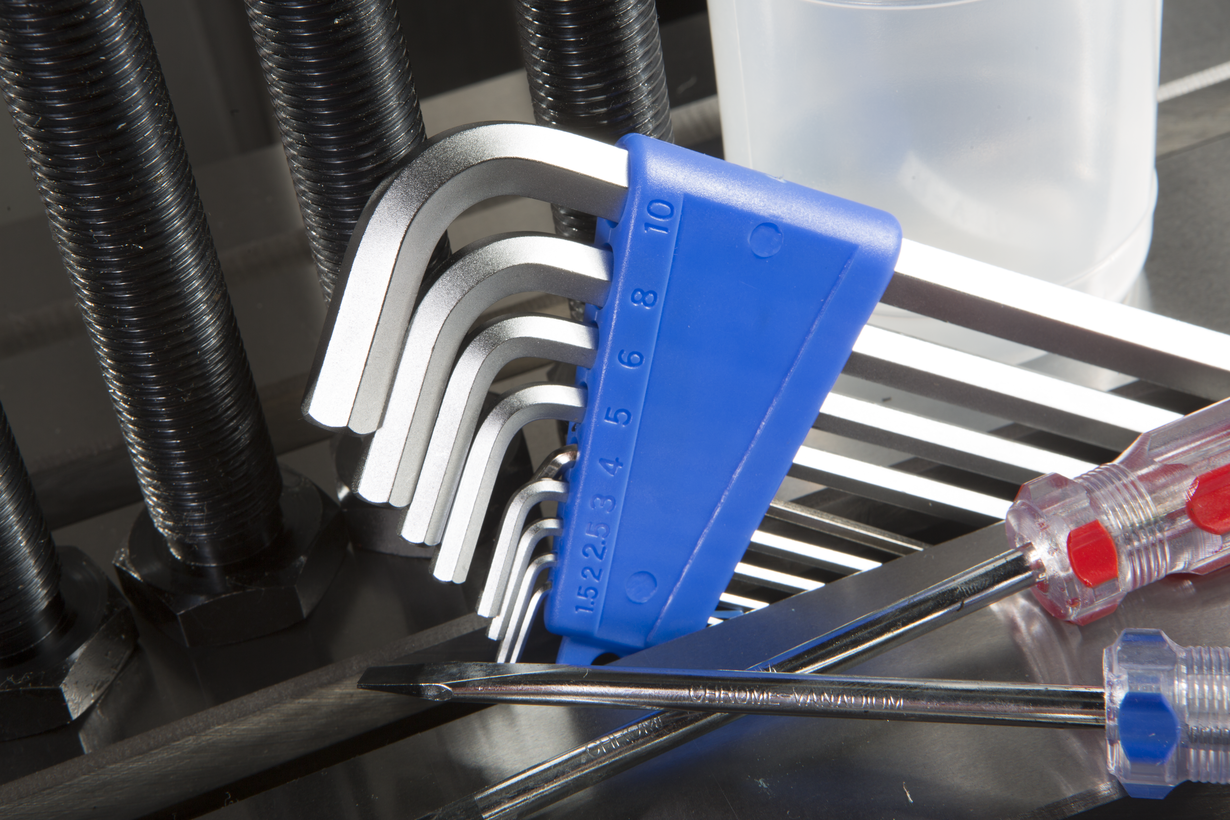

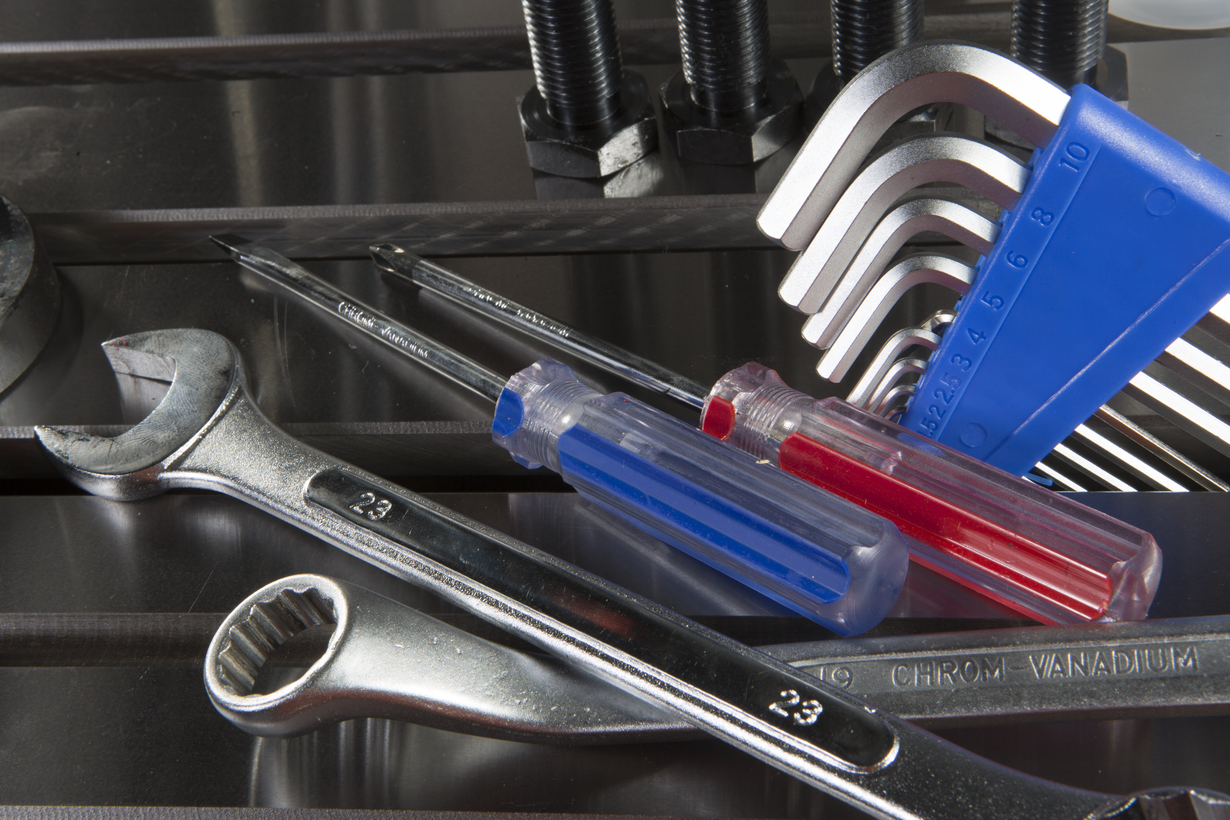

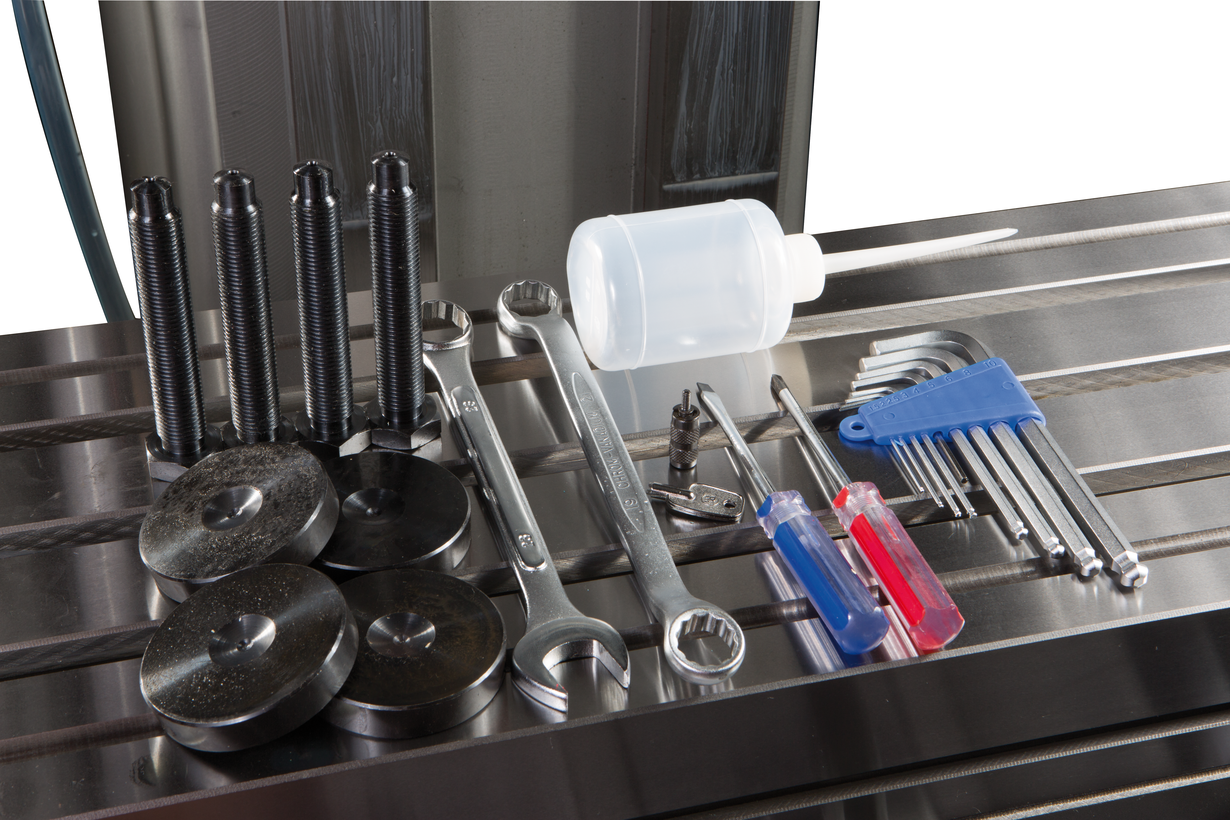

- Инструментальный ящик, содержит:
- Выравнивающие опоры (4 шт)
- Набор шестигранных ключей (1.5-10мм)
- Торцевой ключ 17/19 мм
- Крестовая отвертка #2
- Шлицевая отвертка #2
- Масленка
- Подъемная рукоятка
- Маховик
- Рукоятка грубой подачи
- Подъемное кольцо
- Ключ от электрошкафа
- Инструкция по эксплуатации
