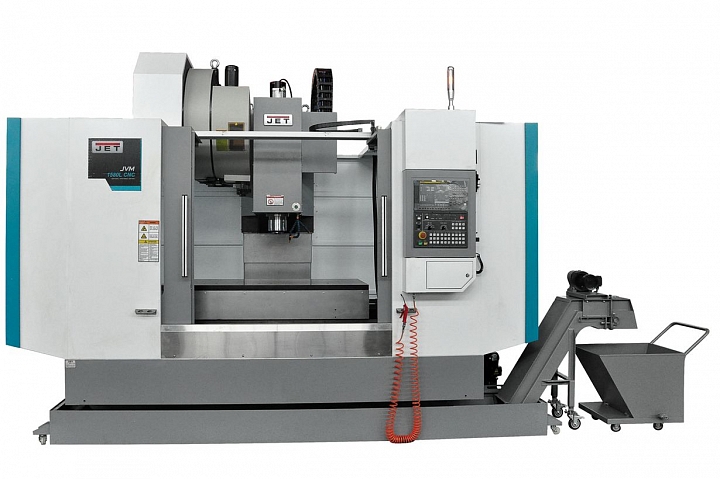

Серия JVM

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

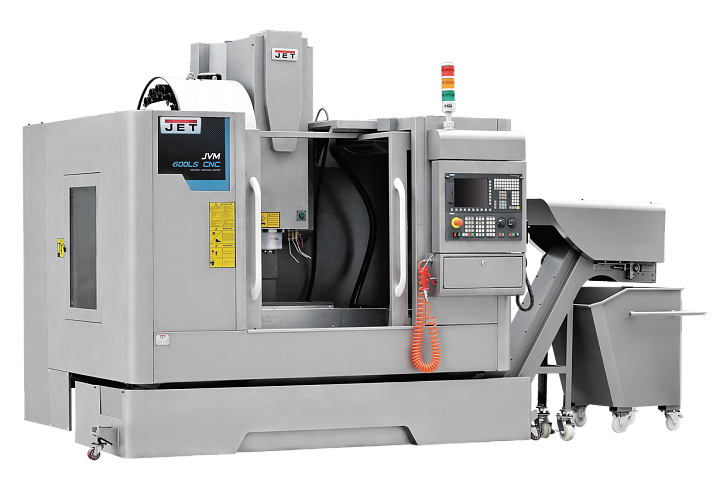

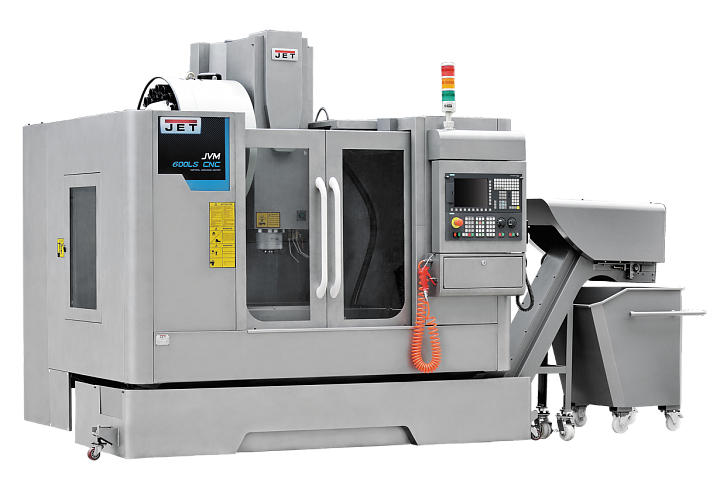

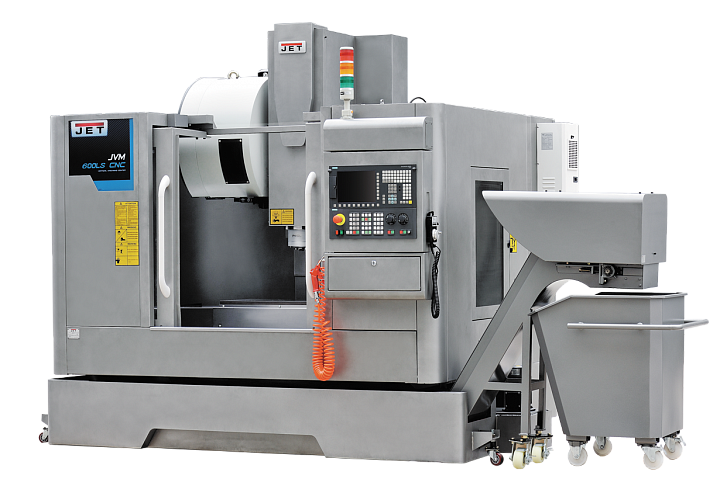

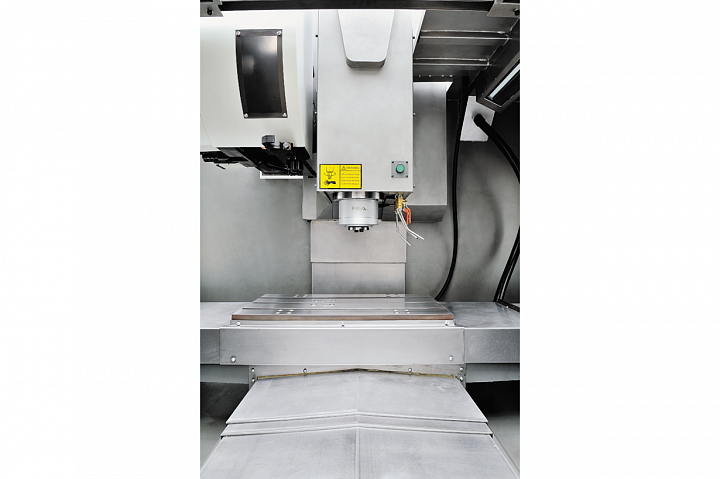

Серия JVM-600LS CNC / JVM-600L/LA CNC

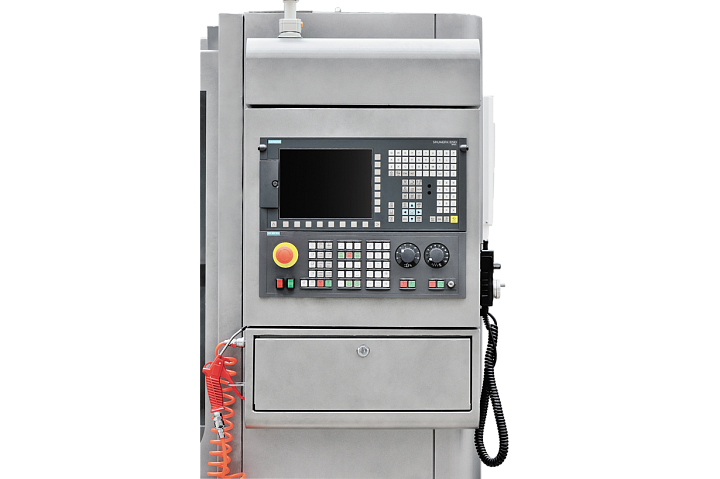

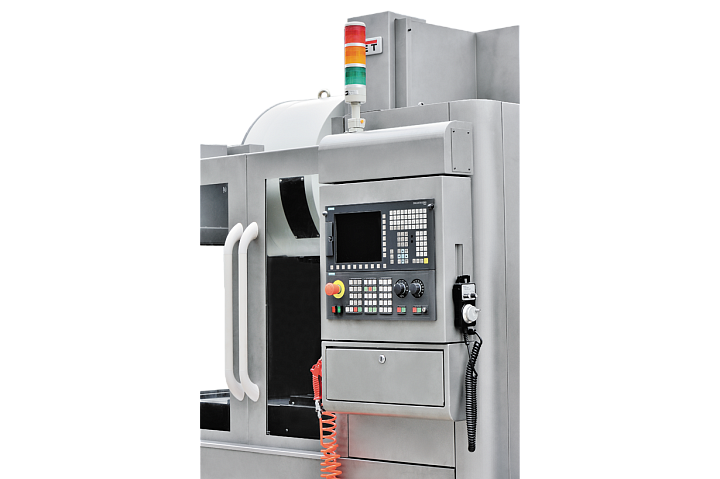

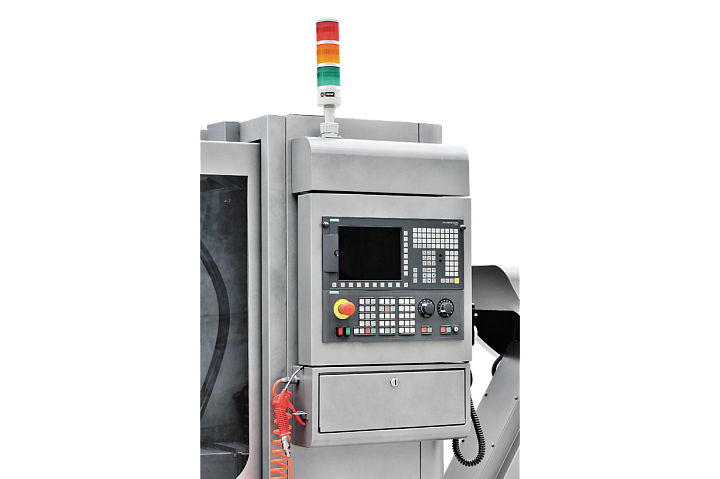

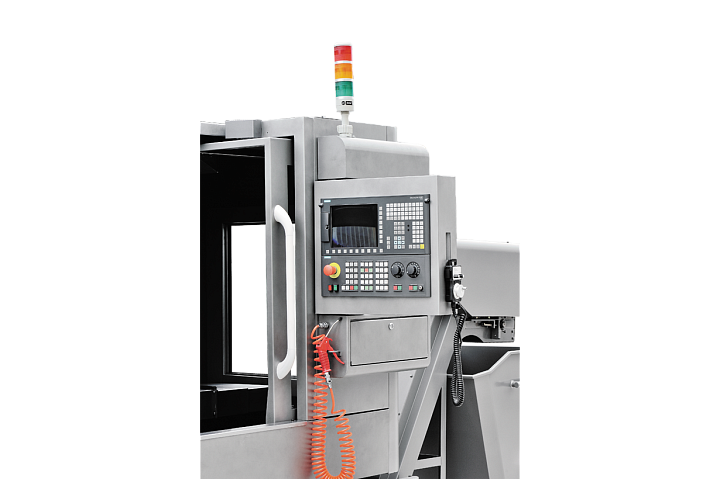

Модель с ЧПУ Siemens 828D JVM-600LS CNC
Модель с ЧПУ Fanuc 0i JVM-600L/LA CNC

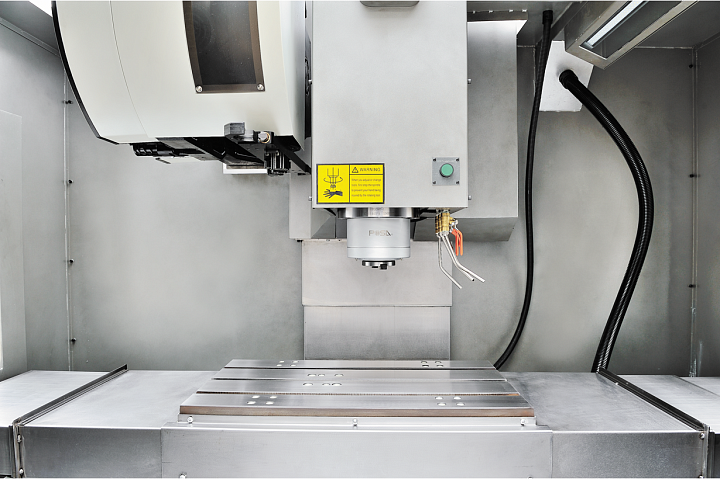

РАБОЧАЯ ЗОНА:
Размеры стола XxY 750x400 мм
Т-образные пазы, размер/кол-во/расстояние 18/3/110 мм/шт/мм
Расстояние торец шпинделя-стол 90-590 мм
Расстояние ось шпинделя-колонна 484 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 600x430x500 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм

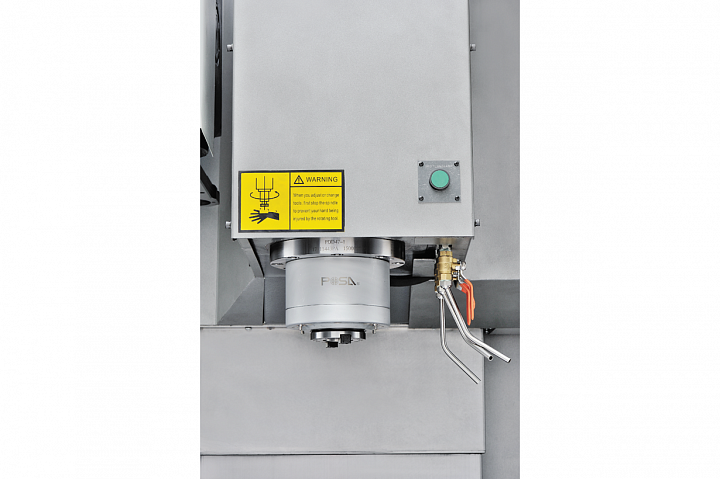

ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:

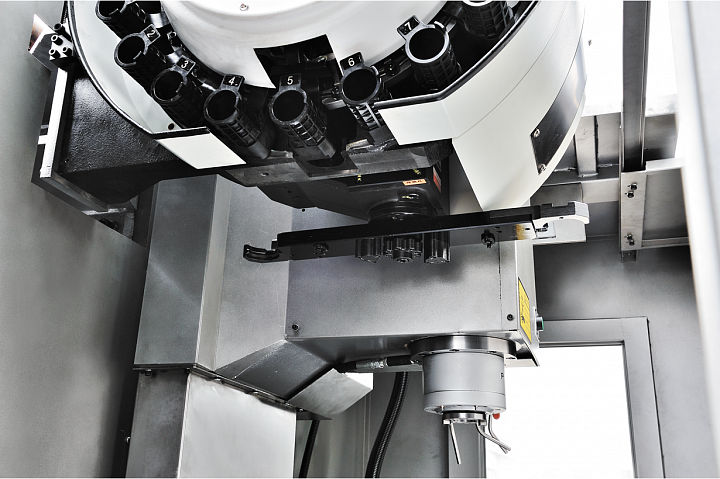

Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 20 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар

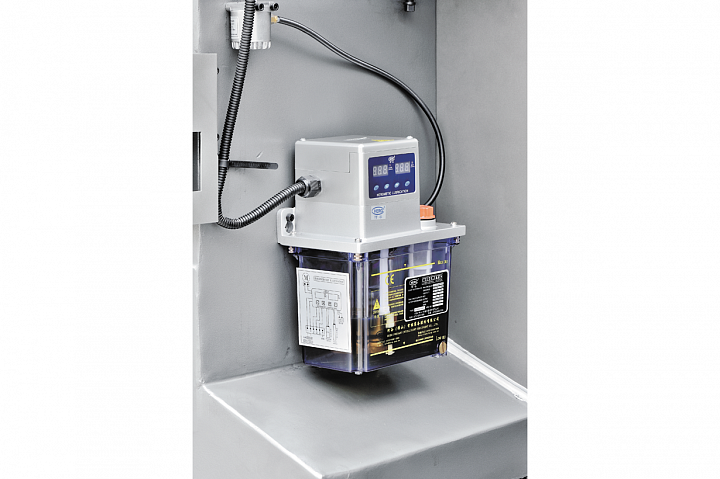

Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 7,5/11 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3550х2100х2400 мм
Масса нетто/брутто 3900 кг

Серия JVM-800LS CNC / JVM-800LA CNC

Модель с ЧПУ Siemens 828D JVM-800LS CNC
Модель с ЧПУ Fanuc 0i JVM-800LA CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 930х510 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Расстояние торец шпинделя-стол 145-675 мм
Расстояние ось шпинделя-колонна 550 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 800х530х530 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 11/15 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3750х2300х2700 мм
Масса нетто/брутто 5000/5750 кг

Серия JVM-1000LS CNC / JVM-1000LA CNC

Модель с ЧПУ Siemens 828D JVM-1000LS CNC
Модель с ЧПУ Fanuc 0i JVM-1000LA CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1130х510 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Расстояние торец шпинделя-стол 145-675 мм
Расстояние ось шпинделя-колонна 550 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1000х530х530 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 11/15 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4300х2300х2700 мм
Масса нетто/брутто 5500/6065 кг

Серия JVM-1070LS CNC / JVM-1070L CNC

Модель с ЧПУ Siemens 828D JVM-1070LS CNC
Модель с ЧПУ Fanuc 0i JVM-1070L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1130х700 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Расстояние торец шпинделя-стол 155-805 мм
Расстояние ось шпинделя-колонна 680 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1000х700х650 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 11/15 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4300х2655х2900 мм
Масса нетто/брутто 6000 кг

Серия JVM-1160LS CNC / JVM-1160L CNC

Модель с ЧПУ Siemens 828D JVM-1160LS CNC
Модель с ЧПУ Fanuc 0i JVM-1160L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1250х600 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Расстояние торец шпинделя-стол 120-720 мм
Расстояние ось шпинделя-колонна 640 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1100х600х600 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 11/15 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4600х2500х2800 мм
Масса нетто/брутто 6400 кг

Серия JVM-1180LS CNC / JVM-1180L CNC

Модель с ЧПУ Siemens 828D JVM-1180LS CNC
Модель с ЧПУ Fanuc 0i JVM-1180L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1250x800 мм
Т-образные пазы, размер/кол-во/расстояние 18/7/100 мм/шт/мм
Расстояние торец шпинделя-стол 150-950 мм
Расстояние ось шпинделя-колонна 870 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1100x800x800 мм
Направляющие качения тип
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 8000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø80-150/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 17,5(S) кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4600х2800х3200 мм
Масса нетто/брутто 8835 кг

Серия JVM-1370LS CNC / JVM-1370L CNC

Модель с ЧПУ Siemens 828D JVM-1370LS CNC
Модель с ЧПУ Fanuc 0i JVM-1370L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1500х700 мм
Т-образные пазы, размер/кол-во/расстояние 22/5/135 мм/шт/мм
Расстояние торец шпинделя-стол 170-920 мм
Расстояние ось шпинделя-колонна 740 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1300х700х750 мм
Направляющие качения/скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 50х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø105/300 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 20; 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 11/15; 15/18,5 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 5040х2900х3370 мм
Масса нетто/брутто 12000 кг

Серия JVM-1580LS CNC / JVM-1580L CNC

Модель с ЧПУ Siemens 828D JVM-1580LS CNC
Модель с ЧПУ Fanuc 0i JVM-1580L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1700х800 мм
Т-образные пазы, размер/кол-во/расстояние 22/5/135 мм/шт/мм
Расстояние торец шпинделя-стол 170-870 мм
Расстояние ось шпинделя-колонна 800 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1500х800х700 мм
Направляющие качения/скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 45х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 15 кг
Макс. размеры инструмента, Ø/длина Ø105-220/350 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z от 20 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 15/18,5 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 5486х3110х3059 мм
Масса нетто/брутто 14000 кг

Серия JVM-1690LS CNC / JVM-1690L CNC

Модель с ЧПУ Siemens 828D JVM-1690LS CNC
Модель с ЧПУ Fanuc 0i JVM-1690L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 1800х900 мм
Т-образные пазы, размер/кол-во/расстояние 22/5/160 мм/шт/мм
Расстояние торец шпинделя-стол 220-1020 мм
Расстояние ось шпинделя-колонна 1010 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1600х900х800 мм
Направляющие качения/скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 50x10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 15 кг
Макс. размеры инструмента, Ø/длина Ø105-220/350 мм
Время смены инструмента 3 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z от 20 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 18,5/22 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 5800х4200х3500 мм
Масса нетто/брутто 15000 кг

Серия JVM-1890LS CNC / JVM-1890L CNC

Модель с ЧПУ Siemens 828D JVM-1890LS CNC
Модель с ЧПУ Fanuc 0i JVM-1890L CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 2000х900 мм
Т-образные пазы, размер/кол-во/расстояние 22/5/165 мм/шт/мм
Расстояние торец шпинделя-стол 180-880 мм
Расстояние ось шпинделя-колонна 1000 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола от 250 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1800х900х700 мм
Направляющие качения/скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 50x10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 15 кг
Макс. размеры инструмента, Ø/длина Ø105-220/350 мм
Время смены инструмента 3 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z от 20 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
Обьем бака смазки 2 л
МОЩНОСТЬ:
Мощность главного двигателя 18,5/22 кВт
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 6000х4200х3200 мм
Масса нетто/брутто 16000 кг

Стандартная комплектация:

  • Система ЧПУ Fanuc 0i MF
  • Мощность мотора шпинделя до 22 кВт
  • Обороты шпинделя от 6000 об/мин
  • Конус шпинделя до BT50
  • Грузоподъемность столов до 3000кг

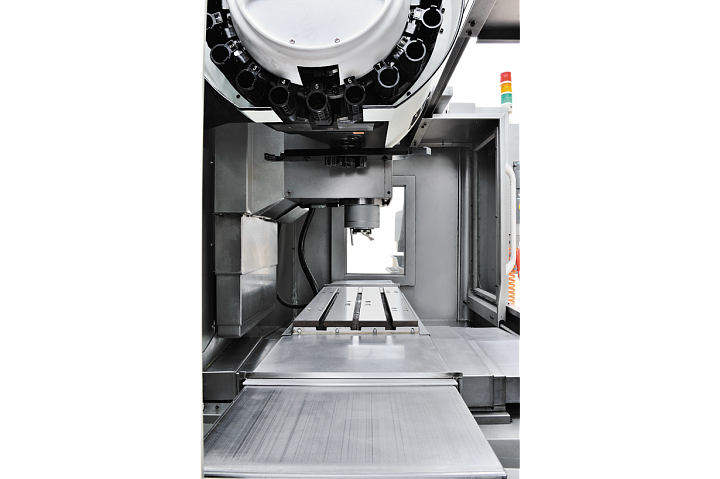

  • Инструментальный магазин на 24 инструмента

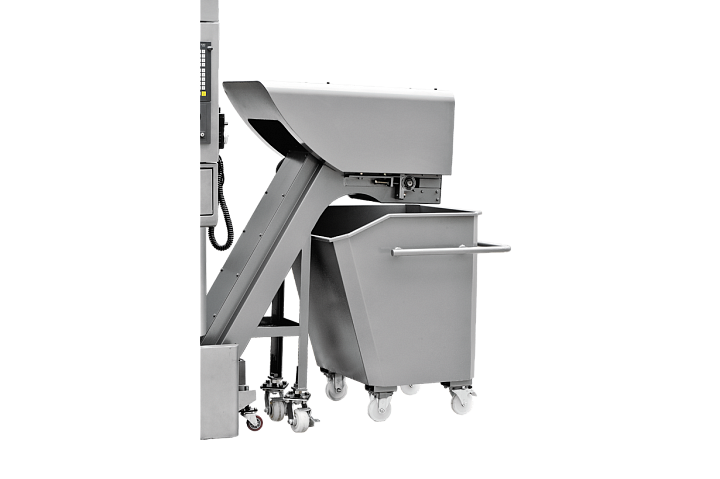

  • Автоматический стружечный конвейер
  • Тележка для стружки

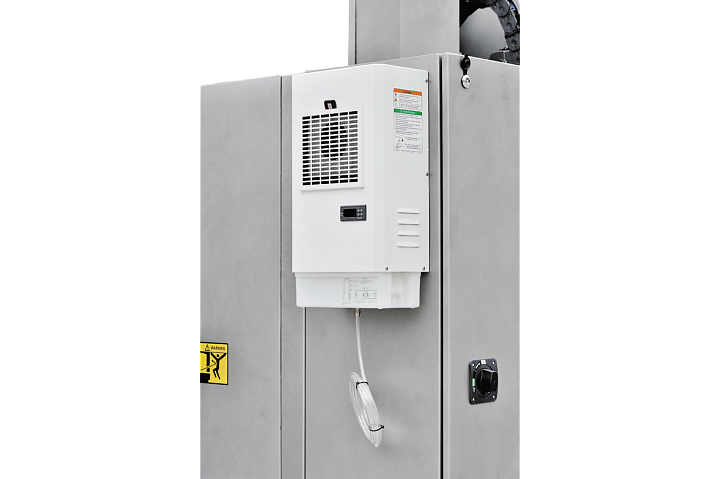

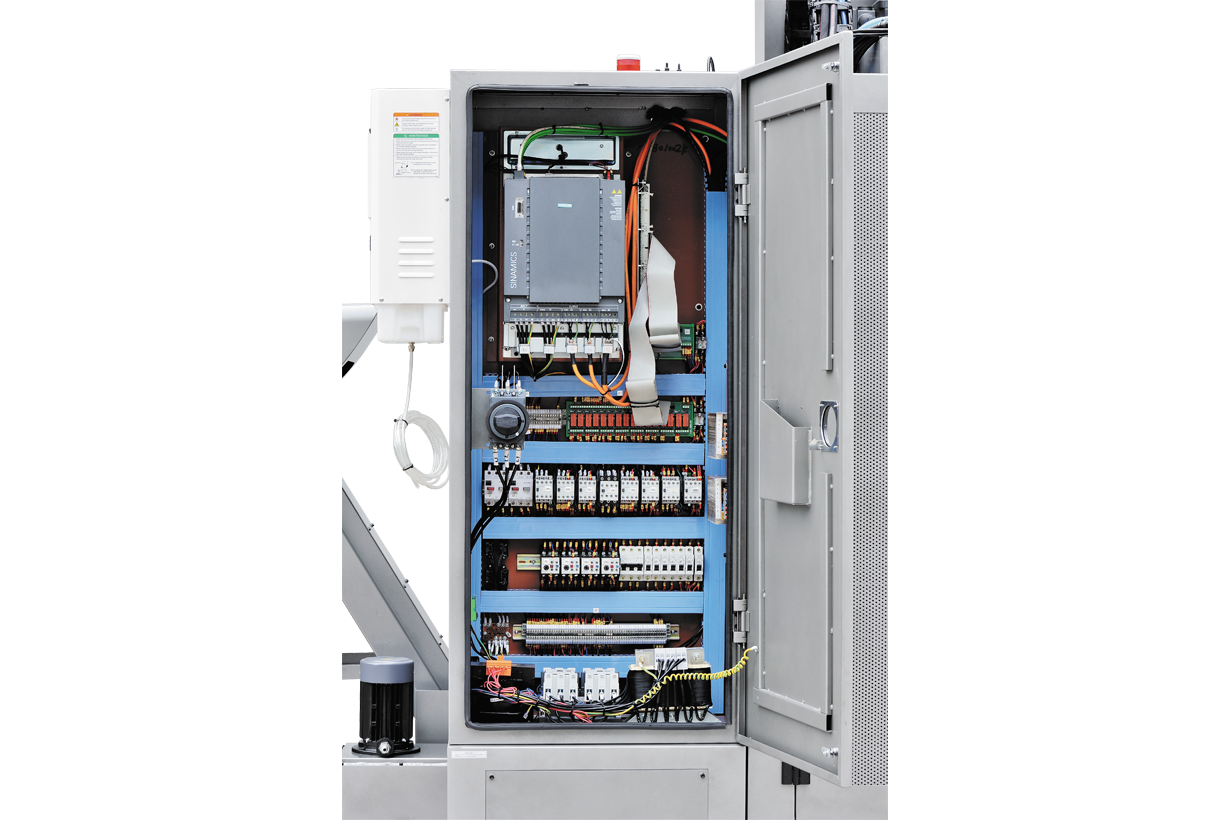

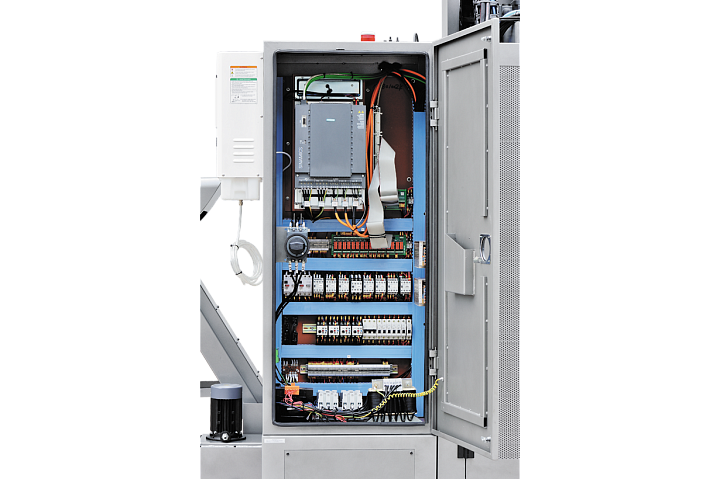

  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Пистолет для ручной подачи сжатого воздуха
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

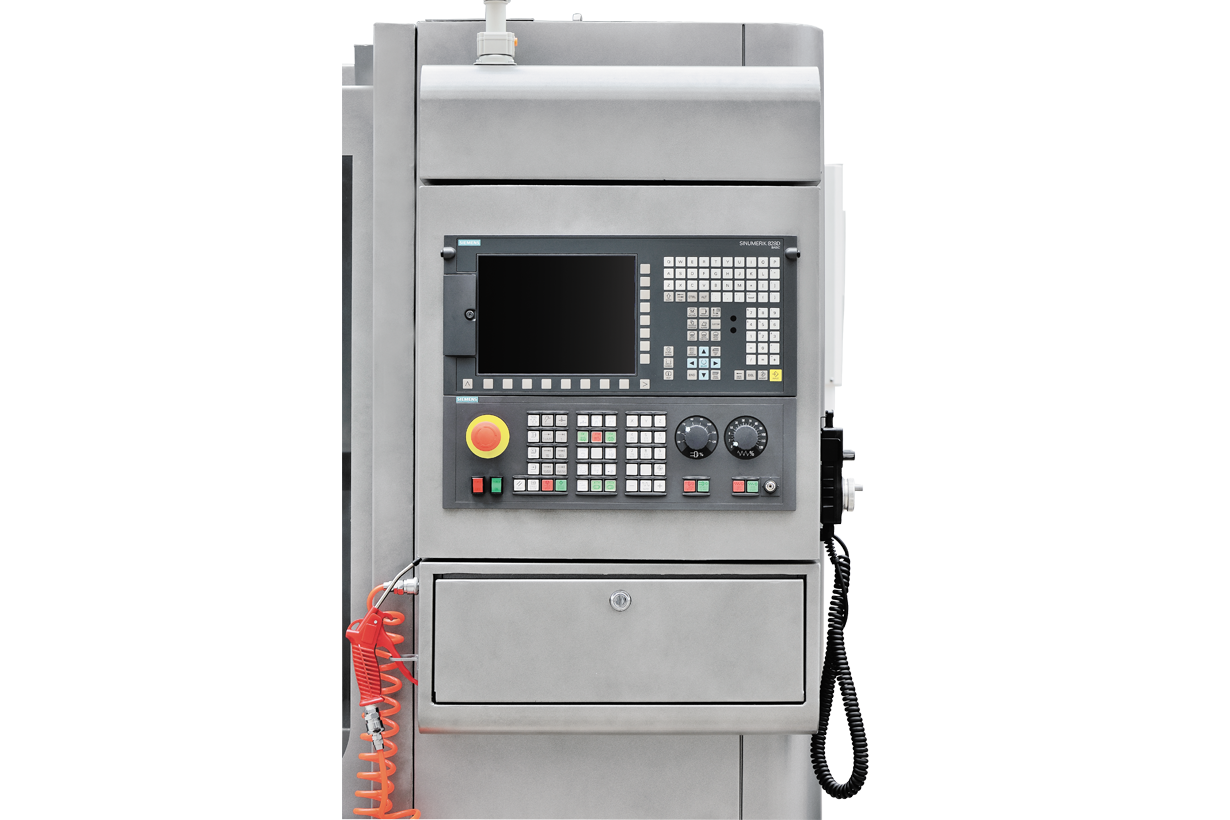

  • Система ЧПУ Siemens 828D
  • Конус шпинделя BT50, HSK и др.
  • Обороты шпинделя до 15000 об/мин
  • Система подачи СОЖ вокруг шпинделя
  • Система подачи СОЖ через шпиндель/инструмент 3-4 бар
  • Система подачи СОЖ через шпиндель/инструмент 30 бар
  • Система масляного охлаждения шпинделя
  • Прямой привод мотор-шпиндель
  • Инструментальный магазин на 30 инструментов
  • Станки без инструментального магазина и стружечного конвейера
  • Макс. скорость подачи до 48 м/мин
  • 4-я/5-я ось (поворотный/поворотно-наклонный стол)
  • Двухскоростной редуктор ZF-Duoplan Gearbox
  • Маслоотделитель
  • Системы контроля Renishaw/Hexagon
  • Shop Mill для системы с ЧПУ Siemens
  • Направляющие скольжения/качения
  • Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

  • Современные фрезерные станки с ЧПУ серии JVM отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Дополнительные линейные направляющие качения по осям X, Y. Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа станка с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить станки прямым приводом мотор-шпиндель, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с α-моторами для максимально точного и быстрого перемещения.
  • Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).

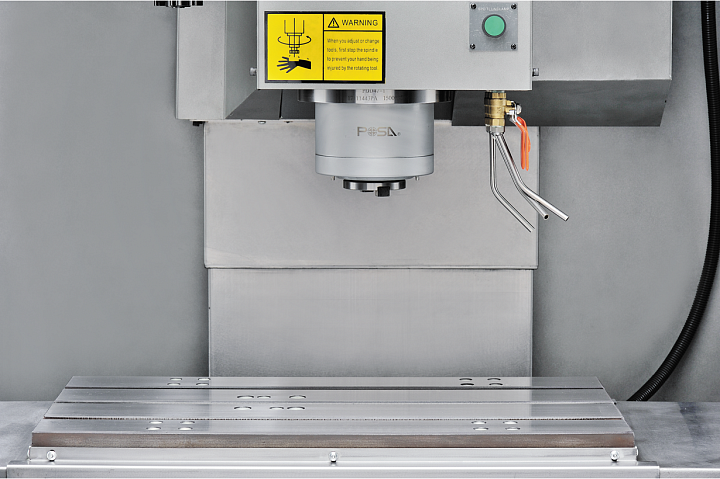

  • Шпиндели POSA и KENTURN (Тайвань).
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
  • Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
  • Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
