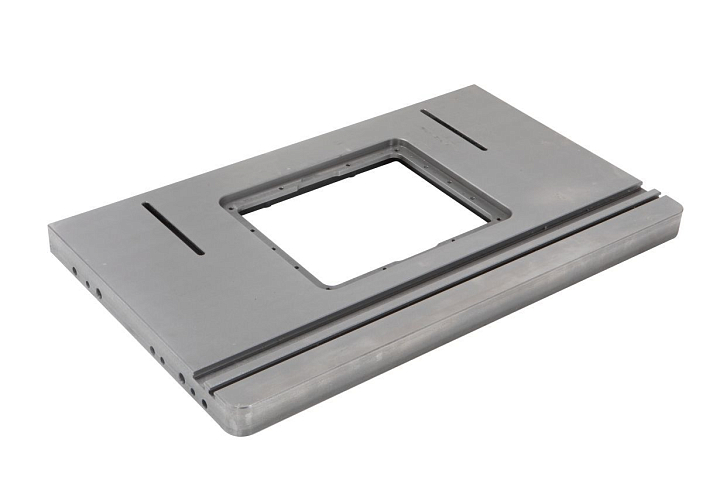

JET JRT-1C Чугунный фрезерный стол
Описание
Особенности:
- Корпус из чугунного литья
- Крепление стандартного фрезерного лифта
- Два Т-образных паза
- Две прорези для крепления фрезерного упора
- Возможность установки в стандартную циркулярную пилу с столом 27” любого производителя

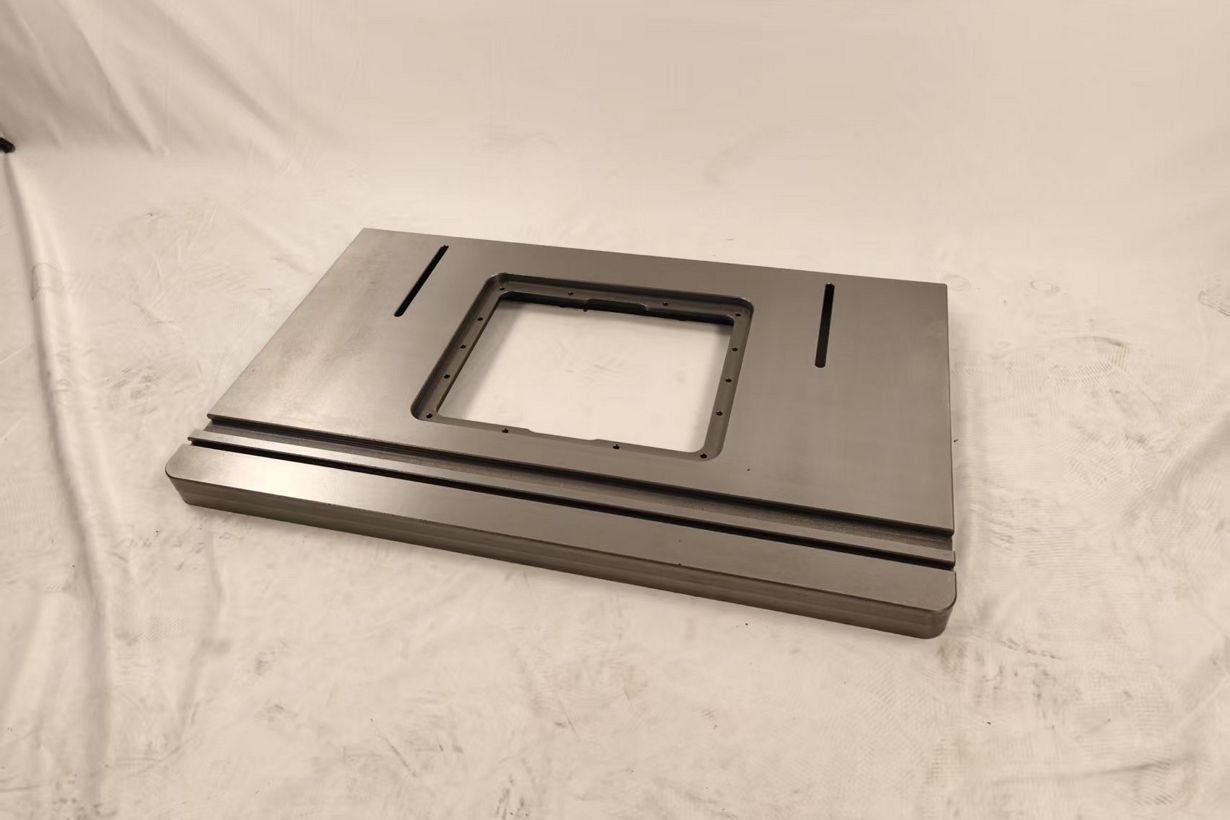

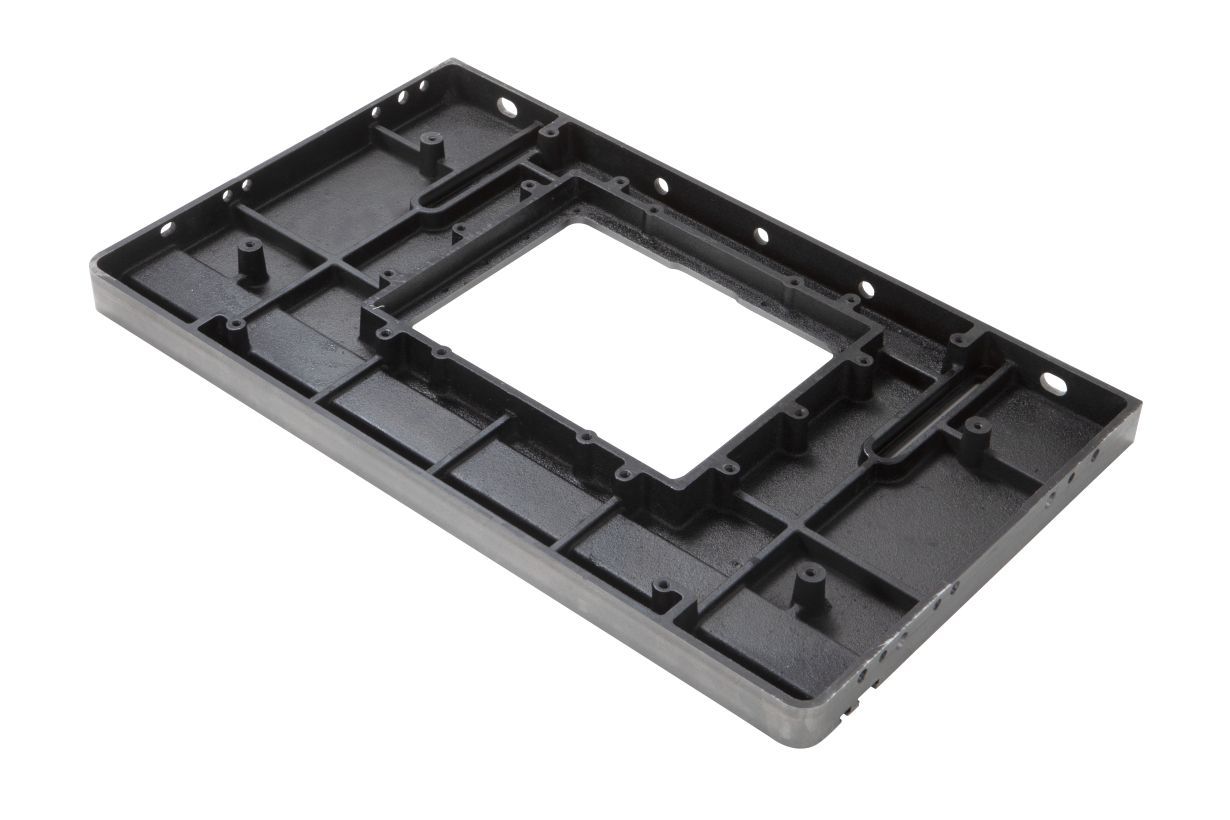

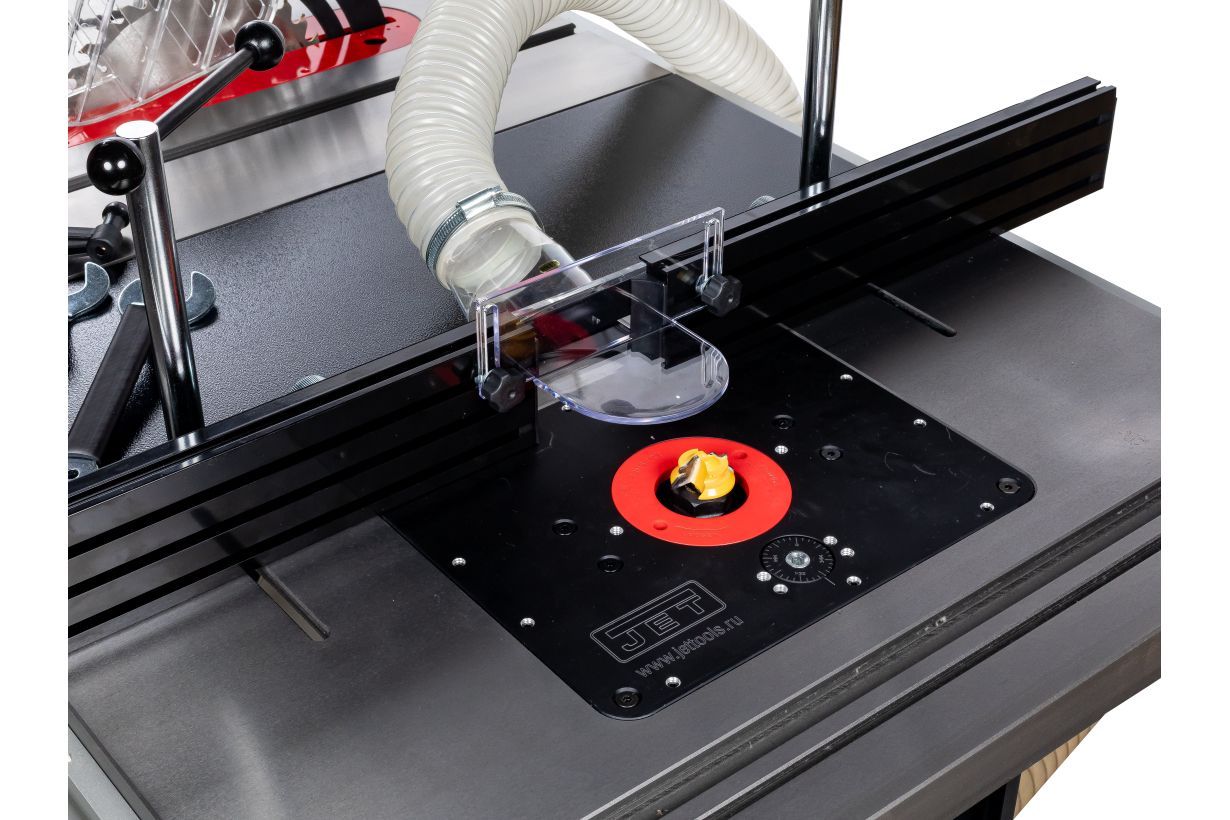

Стол служит базой для создания полноценного фрезерного станка. При установки фрезерной пластины с ручным фрезером либо специального модуля (лифта) с собственным двигателем и механизмом подъема/опускания, например, JET JRMLS-1 (арт. 10000079), JET JRM-2 (арт. JR027), JRM-1 (арт. 10000081). Стол отлит из станочного чугуна и имеет высокий уровень плоскостности рабочей поверхности. Отверстие в центре с фрезеровкой для размещения стандартной фрезерной вставки (арт. 100000108) заподлицо с поверхностью. Совмещение плоскости производится регулировочными винтами стола или самой фрезерной пластины.

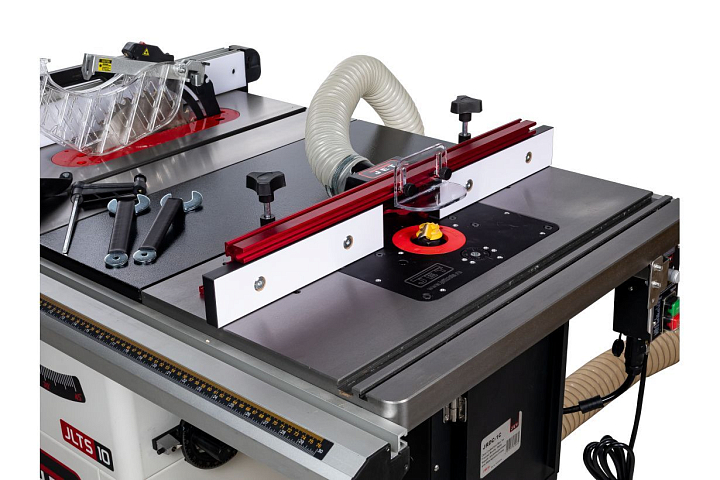

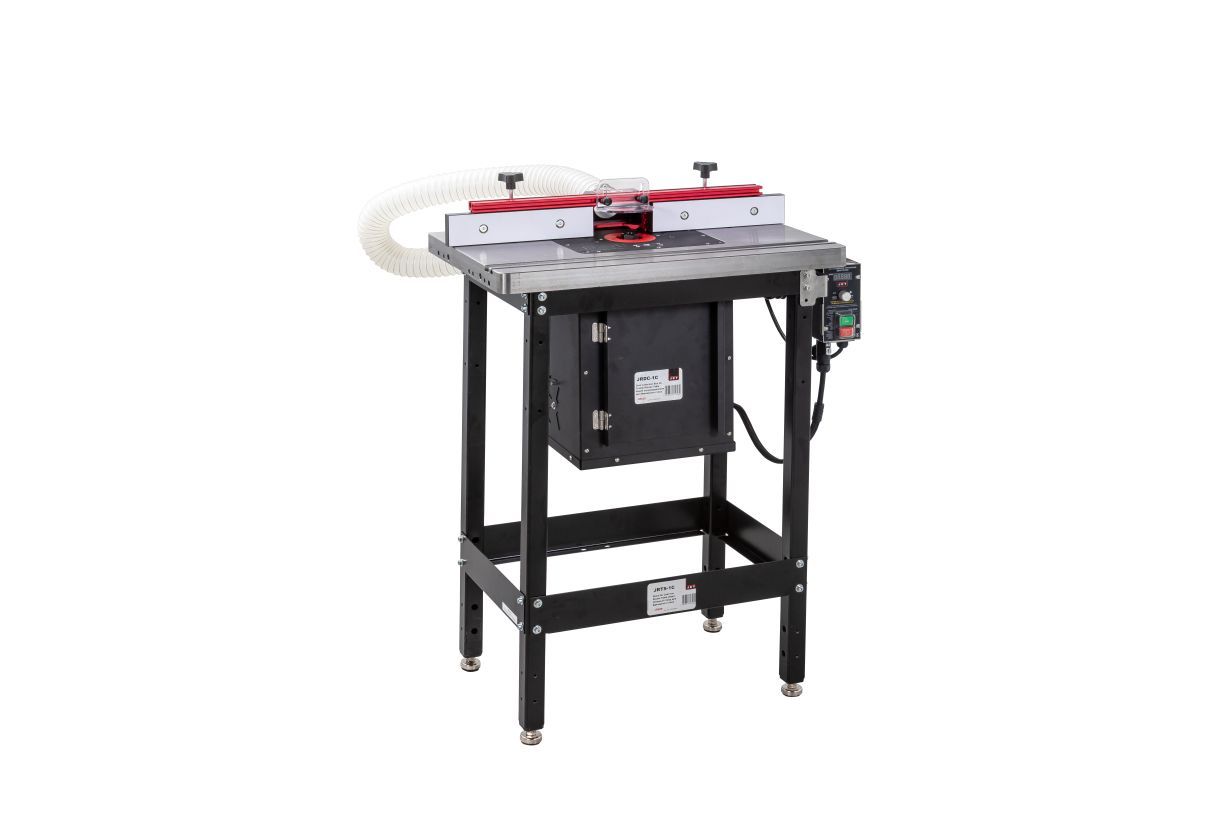

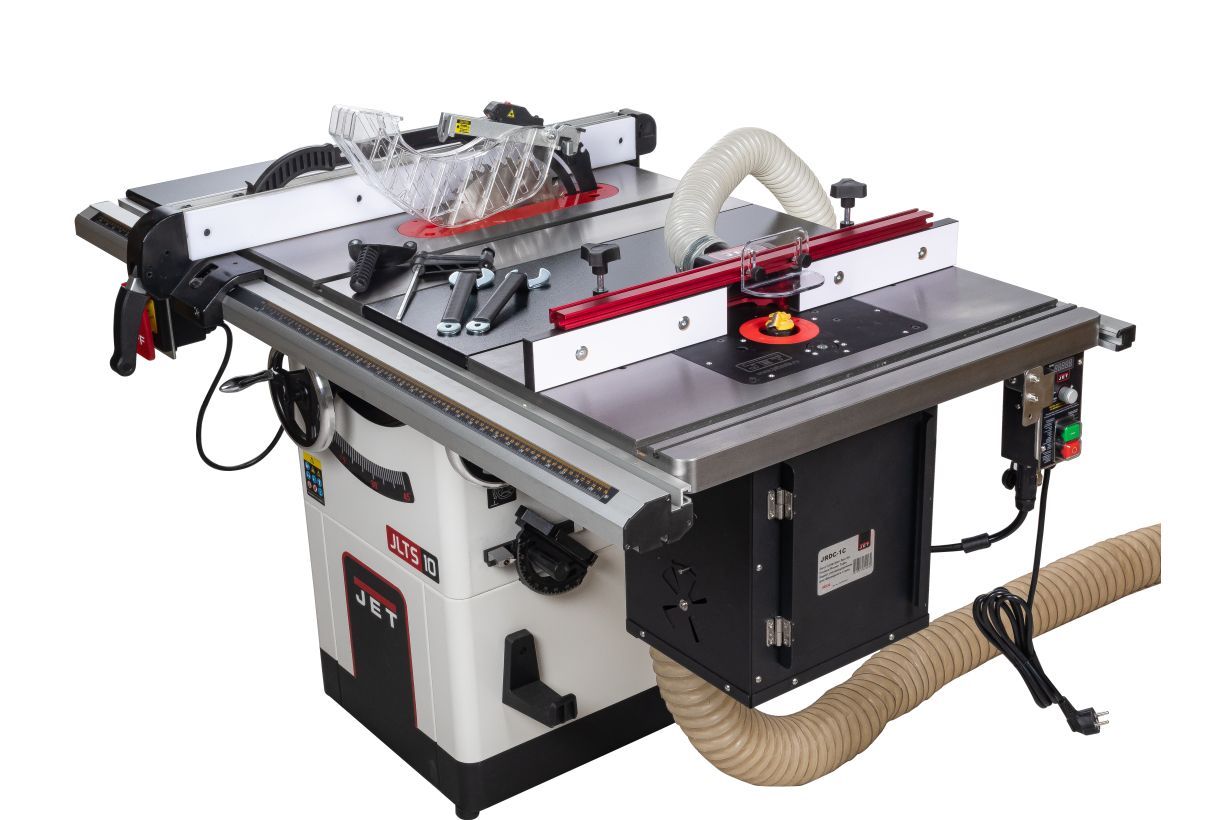

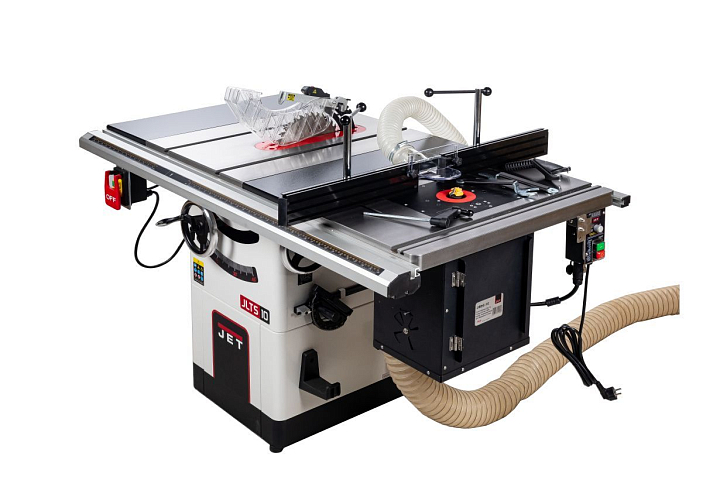

Стол универсален и может использоваться, как индивидуально на подставке JTRS-1C (арт. JR029), так и установленным в циркулярную пилу с стандартным столом в 685,5 мм (27 дюймов) любых производителей. Оптимальным является сочетание с циркулярными пилами JET JLTS-10L и JLTS-10, оборудованных стальными или алюминиевыми направляющими параллельного упора, установленными на расстоянии 685,5 мм (27 дюймов). Штатные крепежные отверстия соответствуют моделям JET JLTS-10L и JLTS-10, направляющие других станков могут потребовать доработки, например сверления новых отверстий или установки специальных монтажных кронштейнов.
В поверхности предусмотрено два Т-образных паза шириной 8 и 19 мм для работы со скользящим угловым упором, например, арт. JWBS-14SFX-300, или любой другой вспомогательной оснасткой и приспособлениями. Две прорези, поперек стола, служат для крепления фрезерного упора (арт. 10000111).

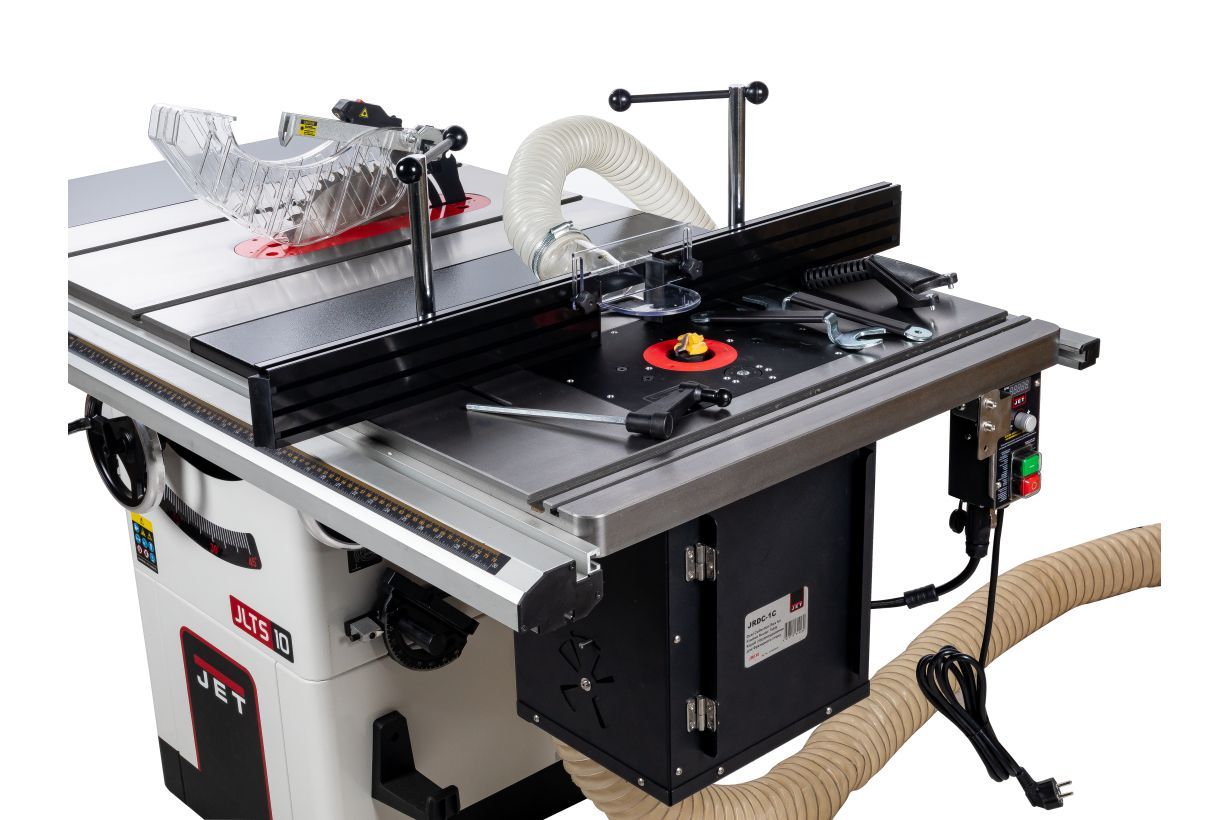

Так же для этого фрезерного стола JET специально разработал новую компактную систему удаления стружки (можно приобрести опционально) JRDC-1C (арт. JR030), которую можно закрепить под стол и тогда стружкоудаление, подключенное к любой вытяжной установке станет абсолютно беспроблемным.
Это один из вариантов сборки практически полноценного фрезерного станка.
Характеристики
| Размеры рабочей поверхности (ДхШ) | 686х407 мм |
| Размер отверстия для фрезерной пластины (ДхШхГ) | 298х235х10 мм |
| Размер Т-образного паза, мм | 8х10 и 19х10,5 мм |
| Расстояние между прорезями для крепления фрезерного упора | 450 мм |
| Страна производителя | Китай |
| Длина, мм | 686 |
| Ширина, мм | 407 |
| Высота, мм | 38 |
| Масса, кг | 18/23 |
Особенности:
- Корпус из чугунного литья
- Крепление стандартного фрезерного лифта
- Два Т-образных паза
- Две прорези для крепления фрезерного упора
- Возможность установки в стандартную циркулярную пилу с столом 27” любого производителя
Стол служит базой для создания полноценного фрезерного станка. При установки фрезерной пластины с ручным фрезером либо специального модуля (лифта) с собственным двигателем и механизмом подъема/опускания, например, JET JRMLS-1 (арт. 10000079), JET JRM-2 (арт. JR027), JRM-1 (арт. 10000081). Стол отлит из станочного чугуна и имеет высокий уровень плоскостности рабочей поверхности. Отверстие в центре с фрезеровкой для размещения стандартной фрезерной вставки (арт. 100000108) заподлицо с поверхностью. Совмещение плоскости производится регулировочными винтами стола или самой фрезерной пластины.
Стол универсален и может использоваться, как индивидуально на подставке JTRS-1C (арт. JR029), так и установленным в циркулярную пилу с стандартным столом в 685,5 мм (27 дюймов) любых производителей. Оптимальным является сочетание с циркулярными пилами JET JLTS-10L и JLTS-10, оборудованных стальными или алюминиевыми направляющими параллельного упора, установленными на расстоянии 685,5 мм (27 дюймов). Штатные крепежные отверстия соответствуют моделям JET JLTS-10L и JLTS-10, направляющие других станков могут потребовать доработки, например сверления новых отверстий или установки специальных монтажных кронштейнов.
В поверхности предусмотрено два Т-образных паза шириной 8 и 19 мм для работы со скользящим угловым упором, например, арт. JWBS-14SFX-300, или любой другой вспомогательной оснасткой и приспособлениями. Две прорези, поперек стола, служат для крепления фрезерного упора (арт. 10000111).
Так же для этого фрезерного стола JET специально разработал новую компактную систему удаления стружки (можно приобрести опционально) JRDC-1C (арт. JR030), которую можно закрепить под стол и тогда стружкоудаление, подключенное к любой вытяжной установке станет абсолютно беспроблемным.
Это один из вариантов сборки практически полноценного фрезерного станка.
