Комментарий
Получил сегодня данную пилу, собрал, весь крепёж на месте, но нет переходного кольца с 15,88 на 30, а диски в наличии только под 30 посадку.
JET JLTS-10-M Циркулярная пила 230 В
Описание
Особенности:- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Съемный упор-блокиратор против обратного выброса заготовки
- Пильный модуль из чугунного литья
- Рабочий стол из чугунного литья
- Съемные расширители рабочего стола из стального листа слева и справа

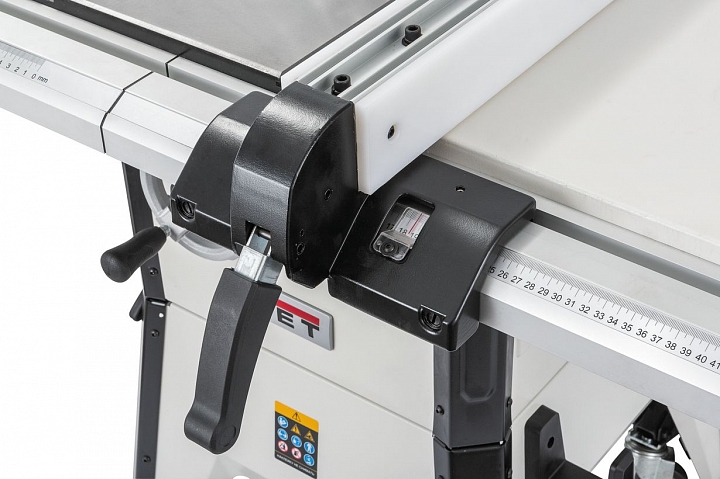

- Регулируемый параллельный упор с эксцентриковым зажимом

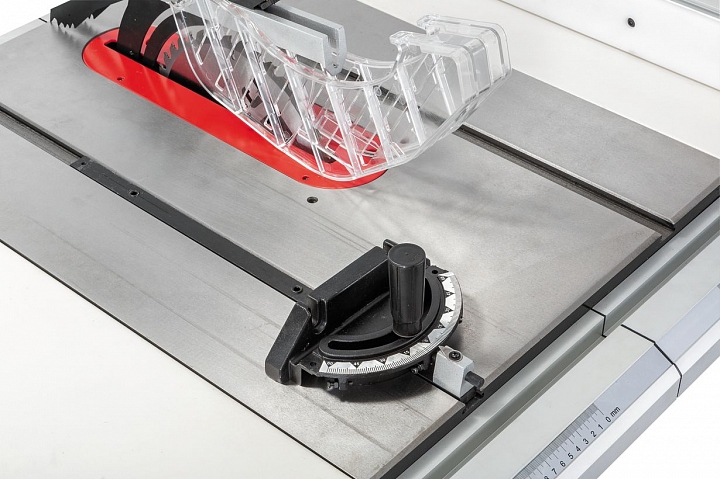

- Подвижный угловой упор с направляющей вдоль Т-образного паза
- Четыре выдвижных колеса для транспортировки с педальным приводом подъемного механизма

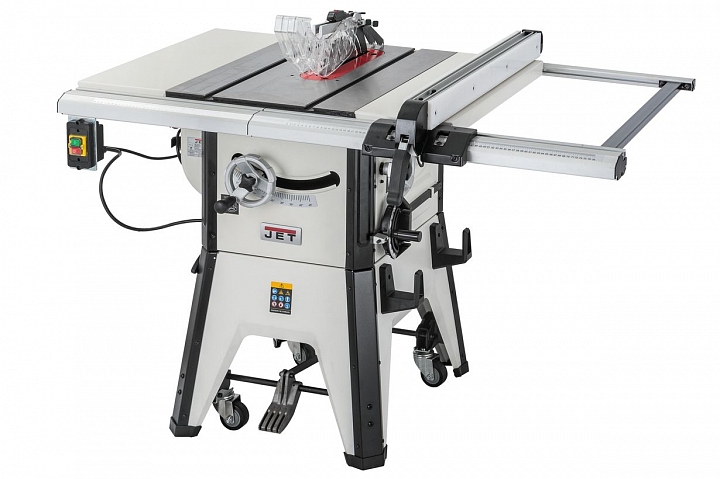

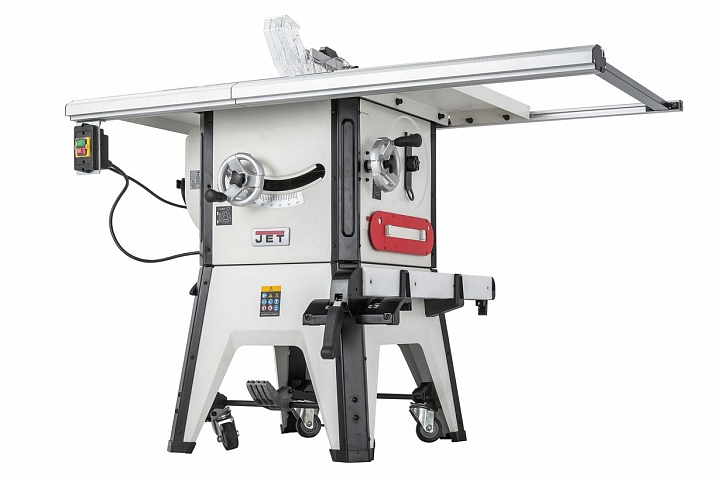

JLTS-10-M — напольная циркулярная пила для любительского применения с чугунным рабочим столом. В ассортименте Jet эта модель занимают пограничное положение, являясь вершиной линейки класса «хобби» и одновременно самой доступной из однофазных пил, сделанных по классическим канонам профессионального оборудования.

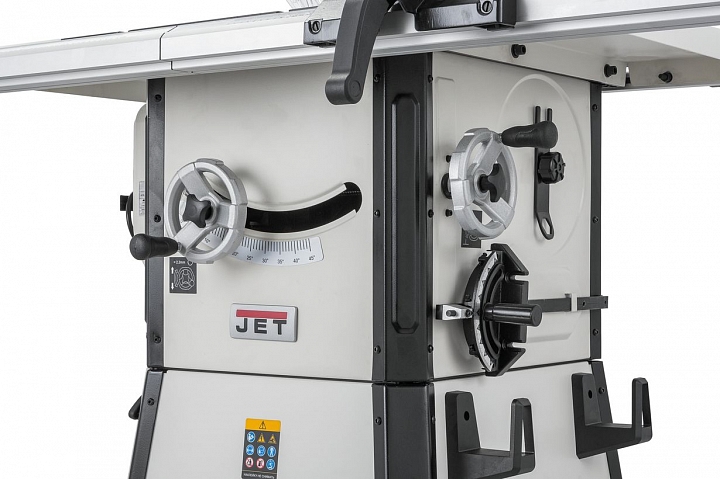

Основа станка – мощный литой из чугуна рабочий стол, к нему прикреплен пильный модуль из этого же материала, содержащий в себе привод диска и механизмы его наклона и погружения. К столу же крепятся стальные из толстого листа расширения слева и справа, а также составные направляющие с миллиметровой разметкой. Они дополнительно скрепляют секции рабочей поверхности и служат базой для параллельного упора. Он оборудован удобным эксцентриковым зажимом с двухсторонней фиксацией и обеспечивает быструю, удобную и жесткую настройку ширины реза. Его можно установить как слева, так и справа от диска, а также снять совсем (для хранения есть кронштейны на корпусе). Для торцевания и распиловки под углом есть транспортирный упор, скользящий по Т-образному пазу (они есть с двух сторон диска).

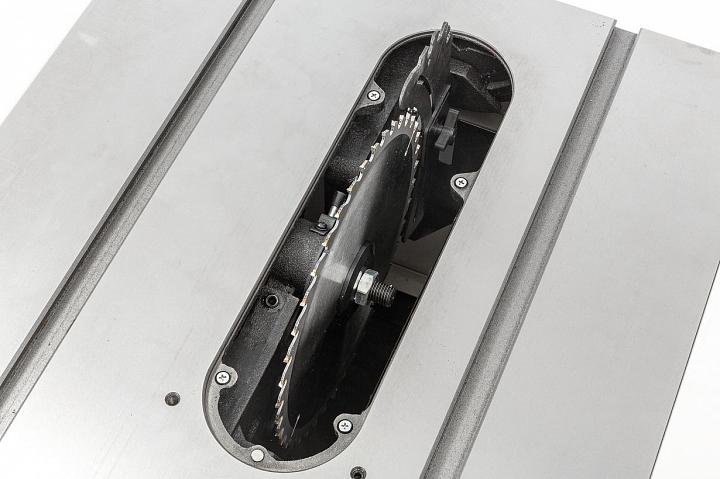

Станок может работать с обычными пильными дисками или с наборными пазовальными фрезами Dado. Замена оснастки производится сверху, после демонтажа вставки. Для упрощения процедуры предусмотрен подпружиненный штифт блокировки шпинделя.

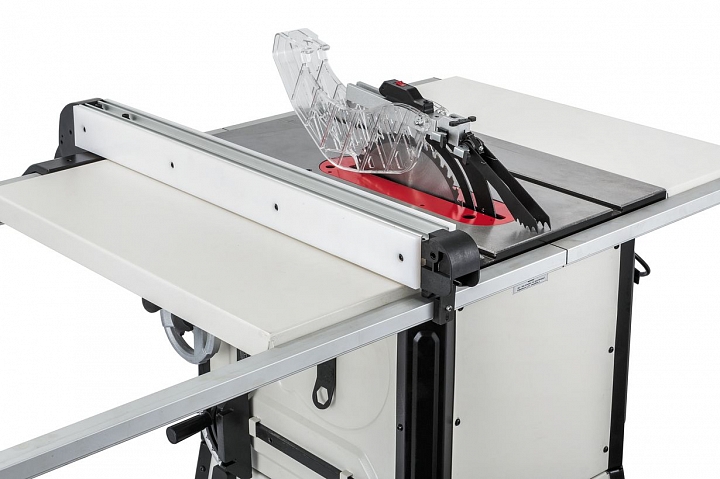

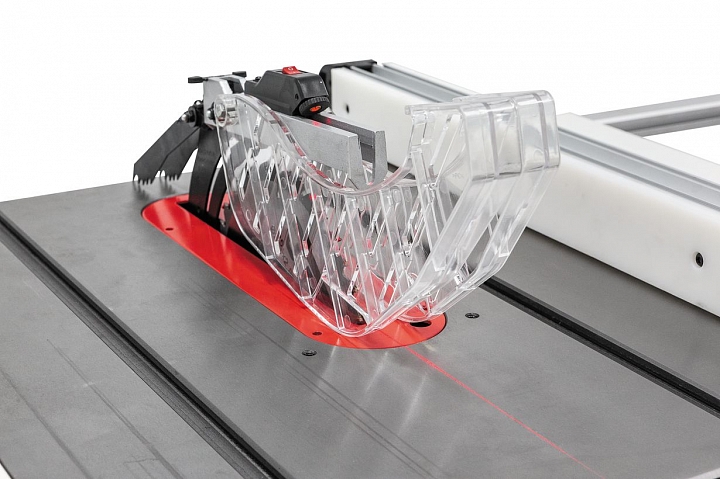

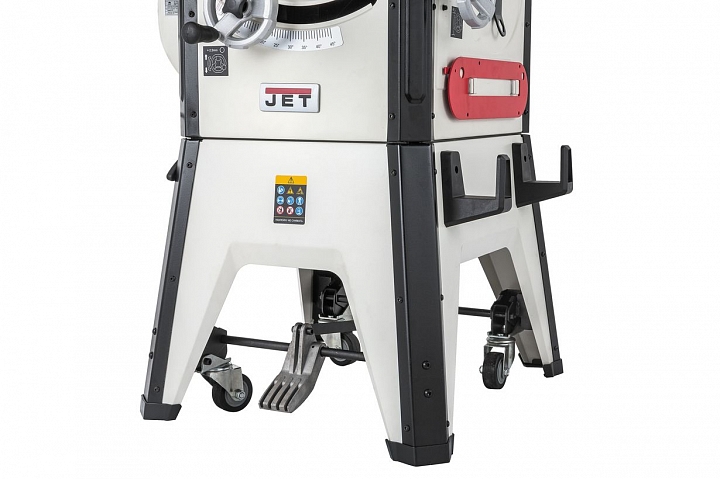

Расклинивающий нож укомплектован прозрачным кожухом ограждения диска и откидной когтевой защитой от обратного выброса заготовки. Пылеудаление производится снизу через 100-миллиметровый патрубок из полости корпуса. Нижняя секция – подставка – выполнена легкосъемной и имеет четыре поворотных самоориентирующихся колеса, которые выдвигаются и приподнимают станок при нажатии на специальную педаль. После перекатывания колеса убираются, и вес принимают опорные ноги подставки.
Характеристики
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность, кВт | 2,1 (1,5) |
| Частота вращения пильного диска на холостом ходу, об/мин | 4200 об/мин |
| Внешний (посадочный) диаметр пильного диска, мм | 254 (15,88 и 30) мм |
| Внешний (посадочный) диаметр диска Dado, мм | 200 (15,88) мм |
| Угол наклона пильного диска | 0-45° |
| Максимальная глубина пропила под углом 0° и 45°, мм | 80 и 55 мм |
| Размеры рабочего стола (ДхШ), мм | 685х512 мм |
| Расширение рабочего стола справа (ДхШ), мм | 685х250 мм |
| Расширение рабочего стола слева (ДхШ), мм | 685х250 мм |
| Максимальная ширина заготовки при пилении с параллельным упором справа, мм | 762 мм |
| Диаметр вытяжного штуцера, мм | 100 мм |
| Возможность установки диска Dado | Есть |
| Длина, мм | 1440 мм |
| Ширина, мм | 1000 мм |
| Высота, мм | 1050 мм |
| Масса, кг | 120 |
| Длина в упаковке, см | 115 |
| Ширина в упаковке, см | 77,5 |
| Высота в упаковке, см | 58 |
| Масса в упаковке, кг | 128 |
- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Съемный упор-блокиратор против обратного выброса заготовки
- Пильный модуль из чугунного литья
- Рабочий стол из чугунного литья
- Съемные расширители рабочего стола из стального листа слева и справа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- Четыре выдвижных колеса для транспортировки с педальным приводом подъемного механизма
JLTS-10-M — напольная циркулярная пила для любительского применения с чугунным рабочим столом. В ассортименте Jet эта модель занимают пограничное положение, являясь вершиной линейки класса «хобби» и одновременно самой доступной из однофазных пил, сделанных по классическим канонам профессионального оборудования.
Основа станка – мощный литой из чугуна рабочий стол, к нему прикреплен пильный модуль из этого же материала, содержащий в себе привод диска и механизмы его наклона и погружения. К столу же крепятся стальные из толстого листа расширения слева и справа, а также составные направляющие с миллиметровой разметкой. Они дополнительно скрепляют секции рабочей поверхности и служат базой для параллельного упора. Он оборудован удобным эксцентриковым зажимом с двухсторонней фиксацией и обеспечивает быструю, удобную и жесткую настройку ширины реза. Его можно установить как слева, так и справа от диска, а также снять совсем (для хранения есть кронштейны на корпусе). Для торцевания и распиловки под углом есть транспортирный упор, скользящий по Т-образному пазу (они есть с двух сторон диска).
Станок может работать с обычными пильными дисками или с наборными пазовальными фрезами Dado. Замена оснастки производится сверху, после демонтажа вставки. Для упрощения процедуры предусмотрен подпружиненный штифт блокировки шпинделя.
Расклинивающий нож укомплектован прозрачным кожухом ограждения диска и откидной когтевой защитой от обратного выброса заготовки. Пылеудаление производится снизу через 100-миллиметровый патрубок из полости корпуса. Нижняя секция – подставка – выполнена легкосъемной и имеет четыре поворотных самоориентирующихся колеса, которые выдвигаются и приподнимают станок при нажатии на специальную педаль. После перекатывания колеса убираются, и вес принимают опорные ноги подставки.
Комплектация
- Пильный диск Z40
- Параллельный упор
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- Расширители рабочего стола слева и справа
- Кольцо-переходник 15,88-30 мм
- Две сменные вставки в пильный стол с прорезью под диск
Видео
Инструкции
Запчасти
Купить популярные запчасти на OZON
* На сайте OZON в поиске введите артикул запчасти согласно деталировке. Деталировка находится в документации на станок вместе с инструкцией, также ее можно скачать в карточке товара на сайте.
Пример деталировки (взрыв-схемы)
Отзывы
Сергей Кочергин
14 апреля 2020
Максим Пивоваров
9 апреля 2020
Комментарий
Стремлюсь поделиться дальнейшими впечатлениями от использования данной пилы и заодно исправить свой прошлый отзыв.
Итак, чугунный стол имеет регулировки и перепады указанные в предыдущем посте полностью устранены, в ходе эксплуатации только положительные эмоции, пила пилит отлично особенно в сочетании с хорошим СМТ-шным диском (идущий в комплектации не тестил). Углы все соответствуют, если что-то не совпадает всегда можно отрегулировать.
Общее впечатление, для своего класса отличная, функциональная и удобная пила с кучей мест для хранения комплектующих, большая масса дает ей превосходную устойчивость, а выдвижные колеса превосходную мобильность даже на не идеально ровном полу.
В общем, очень советую к приобретению тем, у кого есть своя мастерская.
Итак, чугунный стол имеет регулировки и перепады указанные в предыдущем посте полностью устранены, в ходе эксплуатации только положительные эмоции, пила пилит отлично особенно в сочетании с хорошим СМТ-шным диском (идущий в комплектации не тестил). Углы все соответствуют, если что-то не совпадает всегда можно отрегулировать.
Общее впечатление, для своего класса отличная, функциональная и удобная пила с кучей мест для хранения комплектующих, большая масса дает ей превосходную устойчивость, а выдвижные колеса превосходную мобильность даже на не идеально ровном полу.
В общем, очень советую к приобретению тем, у кого есть своя мастерская.
Максим Пивоваров
1 апреля 2020
Комментарий
30.03.2020 приобрел данную пилу, после сборки и настройки только положительные впечатления. Недостатки: чугунный стол имеет перепады по всей плоскости в пределах одного миллиметра, короткий шнур питания, можно было бы сделать и длиннее хотя бы метра три. В дальнейшем буду добавлять отзыв по мере эксплуатации.
