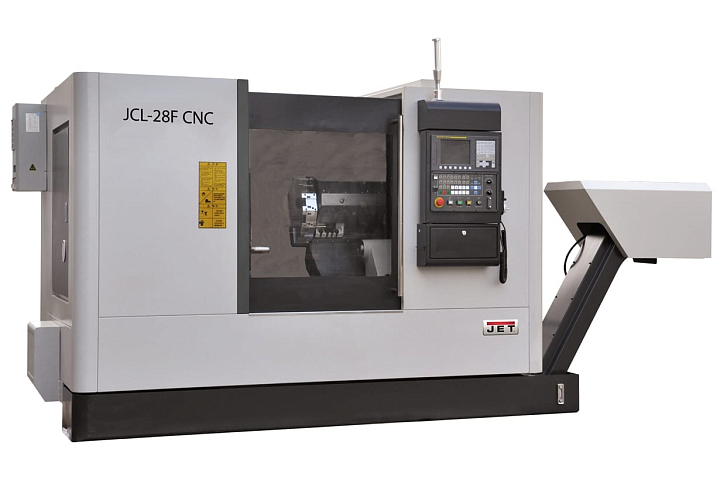

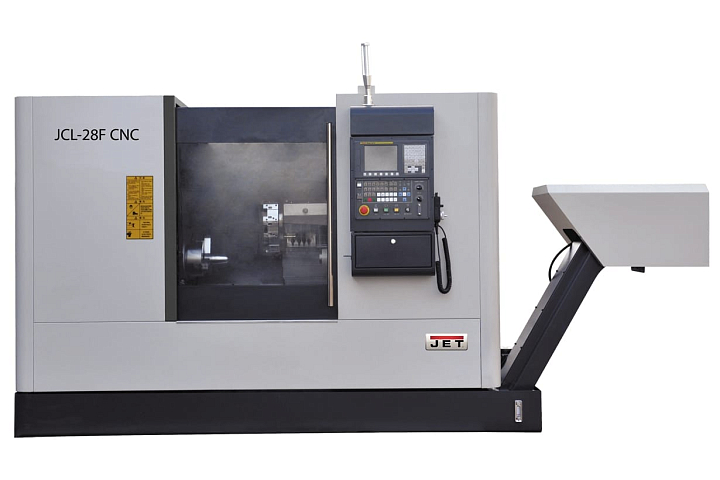

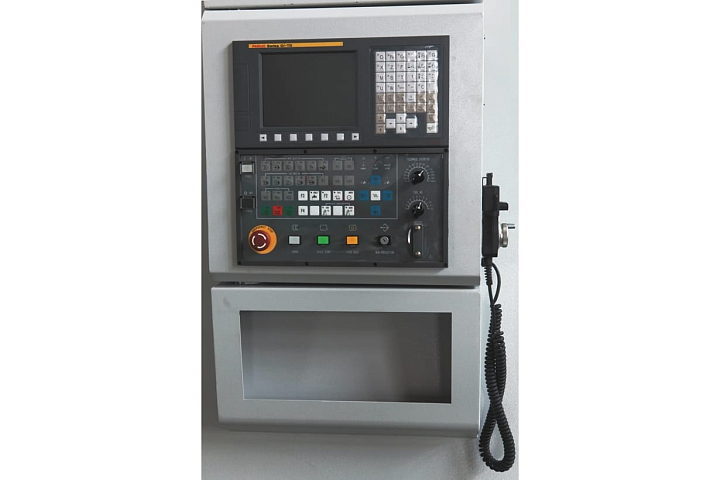

| Модель с ЧПУ Fanuc 0i | JCL-28F CNC |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 520 мм |
| Макс. Ø обточки над станиной | 509 мм |
| Макс. Ø обточки над суппортом | 250 мм |
| Макс. длина точения | 500 мм |

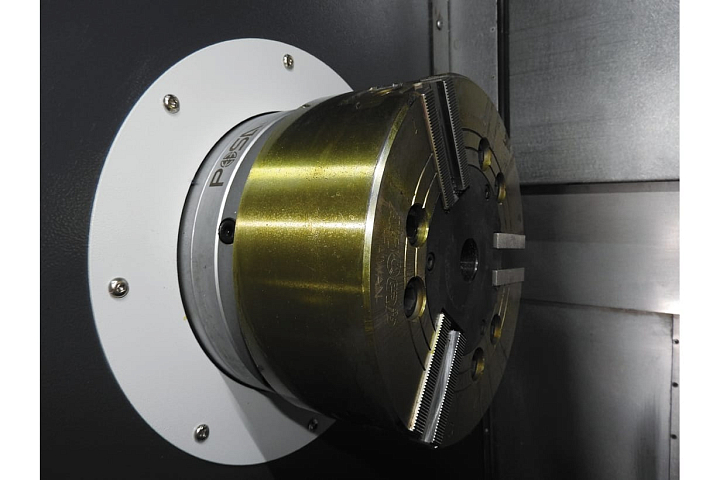

| Ø гидравлич. патрона | 8 (200); 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 282 мм |
| Макс. перемещение по оси Z | 600 мм |
| Направляющие/ширина X,Z | качения/35,45 тип/мм |

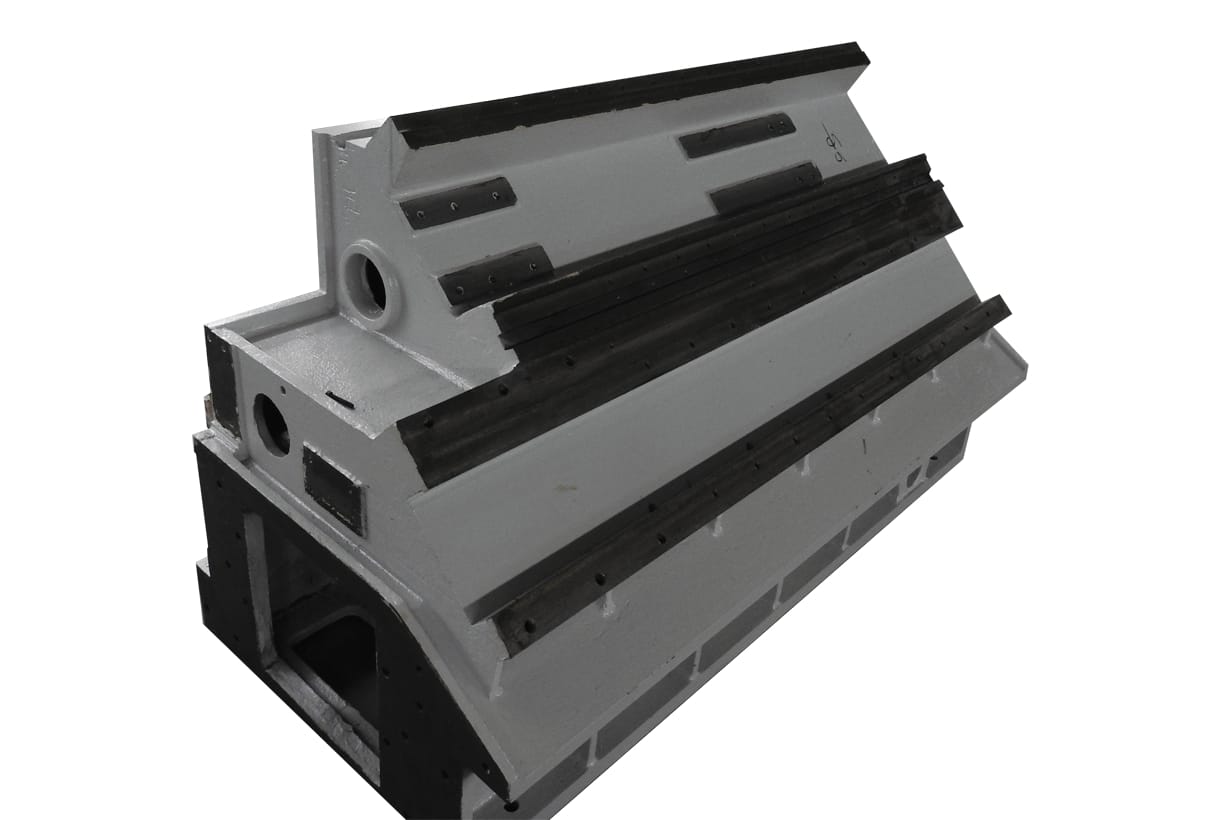

| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32/40х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 4000; 5000; 6000 об/мин |
| Конус шпинделя | А2-6 тип |
| Ø проходного отверстия в шпинделе | 65 (63) мм |
| Ø отверстия в гидравлич. патроне | 52; 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52 мм |
| Макс. Ø прутка (гидравлич. патрон) | 50?? мм |
| ИНСТРУМЕНТ: | |

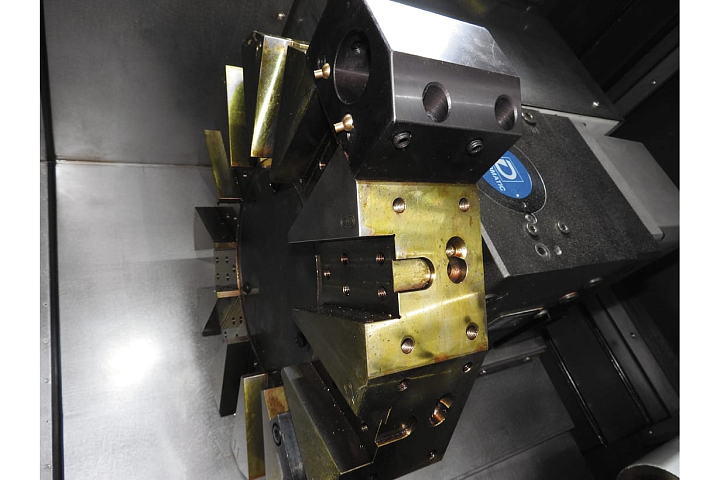

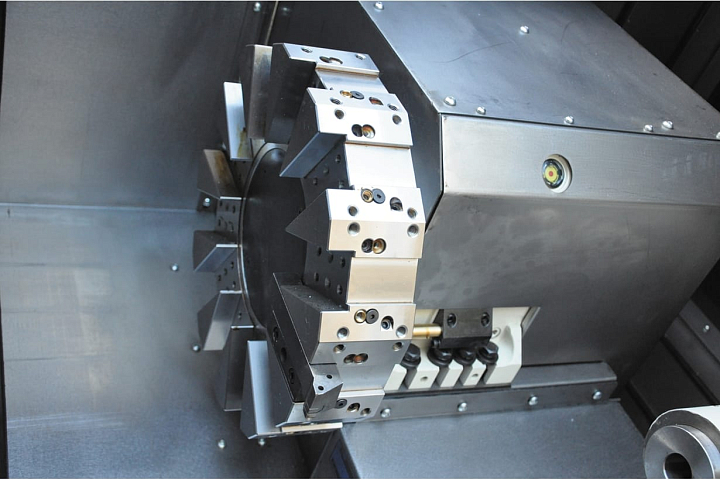

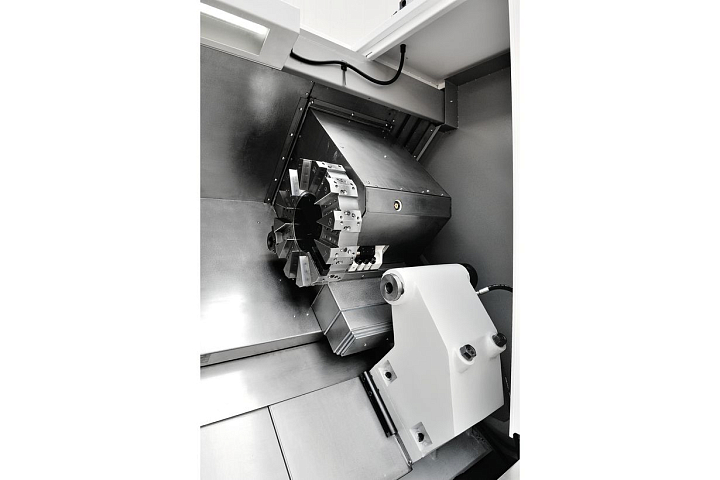

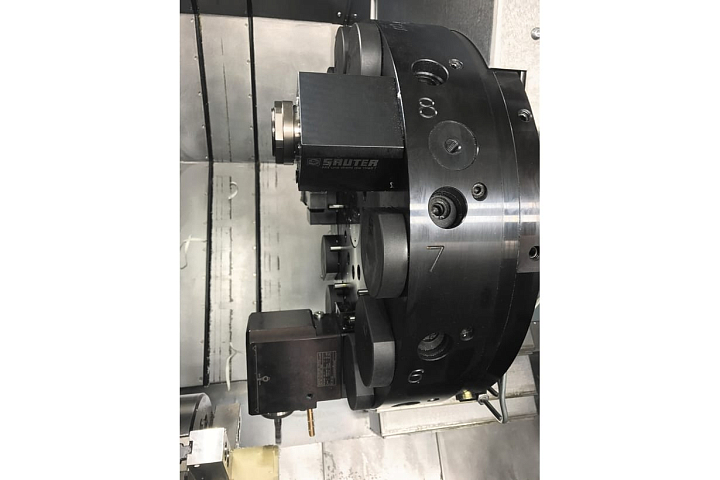

| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |

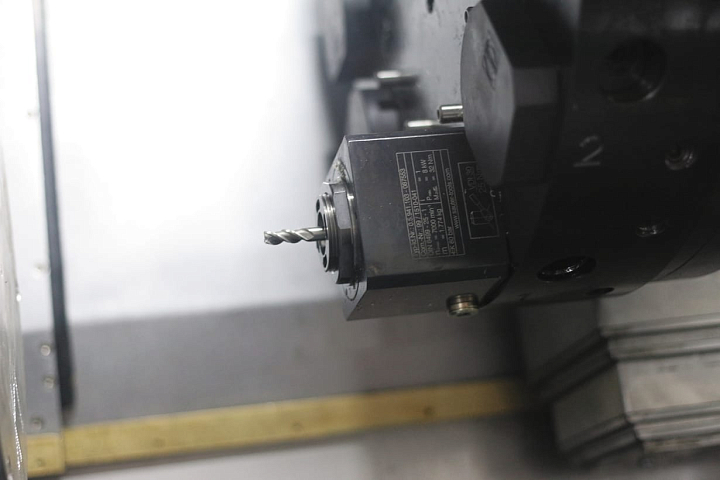

| ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: | об/мин |
| МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: | кВт |

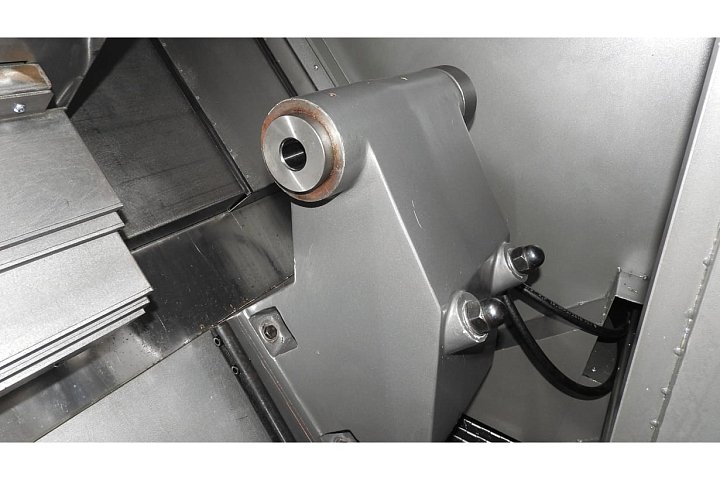

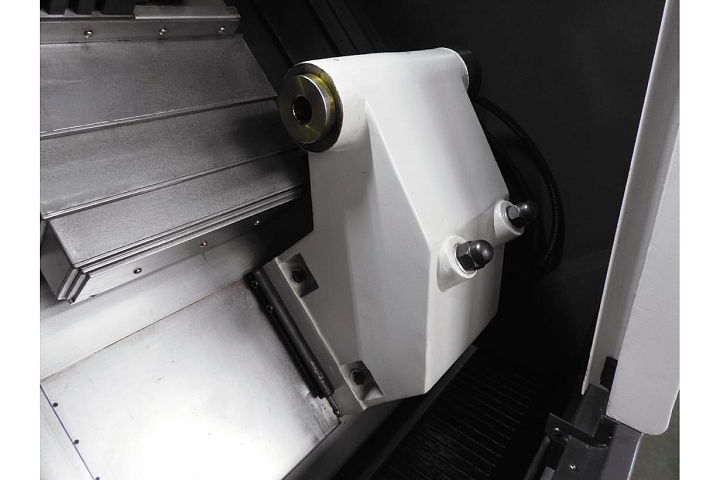

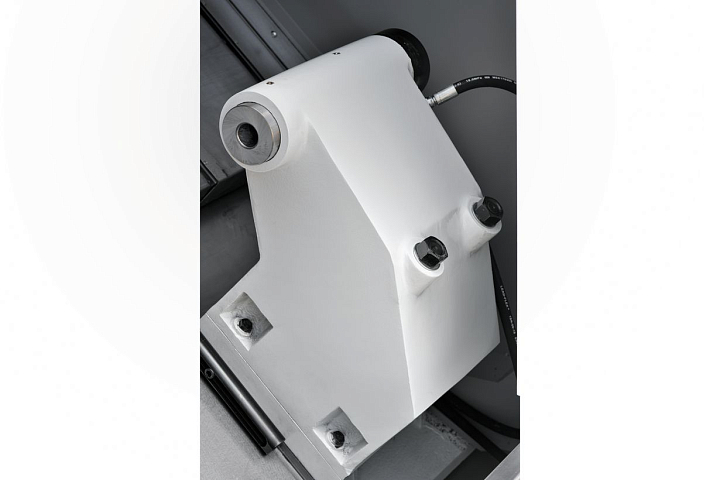

| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 120 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 175 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |

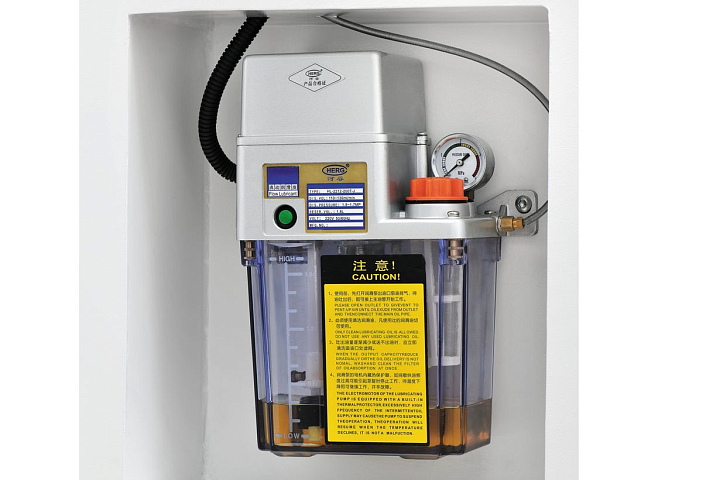

| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 12, 17 (S); 11/15, 15/18 (F) кВт |
| Крутящий момент на главном двигателе | 115, 162 (S); от 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4500х1850х2000 мм |
| Масса нетто/(брутто) | 3900/4320 кг |
Опции:
Особенности:
