Серия KDCK

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

Серия KDCK-20S CNC / KDCK-20F CNC

Модель с ЧПУ Siemens 828D KDCK-20S CNC
Модель с ЧПУ Fanuc 0i KDCK-20F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 410 мм
Макс. Ø обточки над станиной 360 мм
Макс. Ø обточки над суппортом 200 мм
Макс. длина точения 360 мм
Ø гидравлич. патрона 8 (200) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 180 мм
Макс. перемещение по оси Z 420 мм
Направляющие/ширина X,Z качения тип/мм
Угол наклона направляющих 60 град
Ø ШВП X/Zх шаг резьбы, класс точности мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 3000; 4000 об/мин
Конус шпинделя А2-5 тип
Ø проходного отверстия в шпинделе 56 мм
Ø отверстия в гидравлич. патроне 52 мм
Макс. Ø прутка (гидравлич. патрон) 45 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 32 мм
Частота вращения приводного инструмента об/мин
Мощность приводного инструмента кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-4 тип
Ø пиноли задней бабки 63 мм
Ход пиноли задней бабки 100 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/20 м/мин
СОЖ:
Объем бака СОЖ 100 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7, 9 (S); 7,5/11 (F) кВт
Крутящий момент на главном двигателе 57 (S); 52,5 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3635х1270х1660 мм
Масса нетто/(брутто) 2900 кг

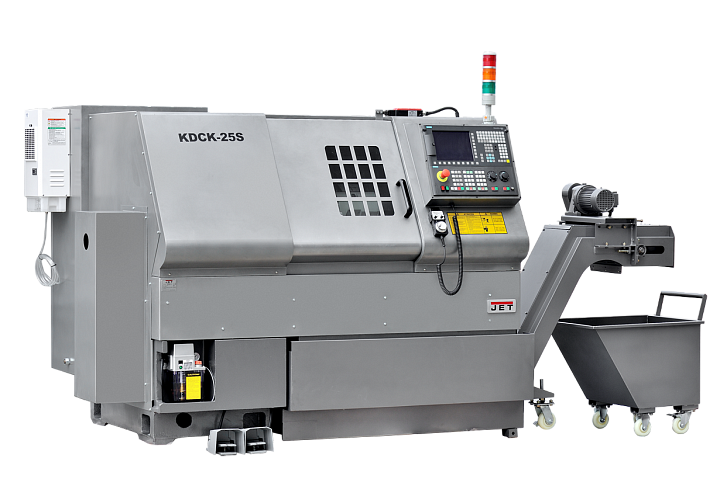

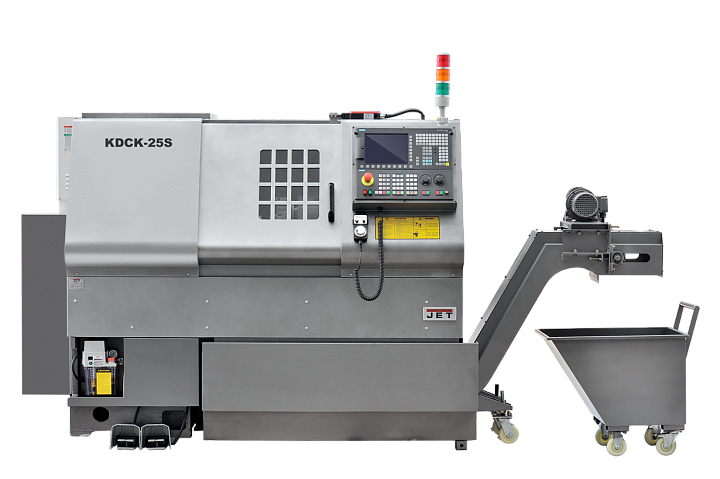

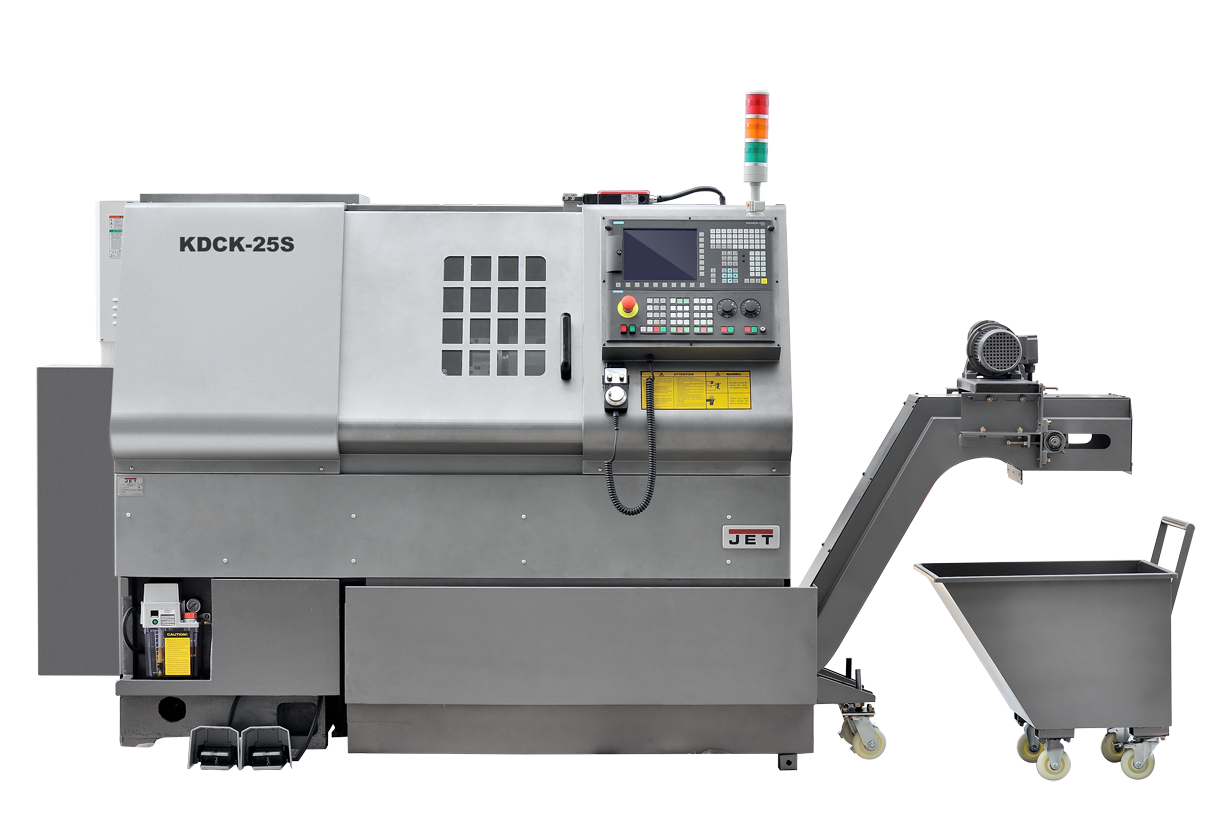

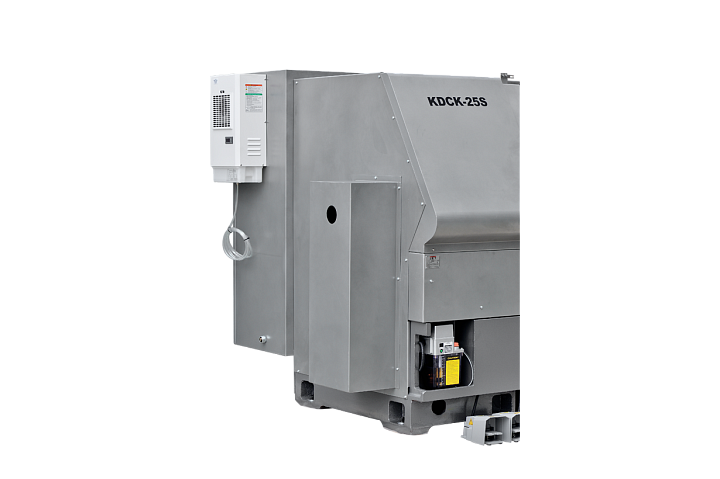

Серия KDCK-25S CNC / KDCK-25F CNC

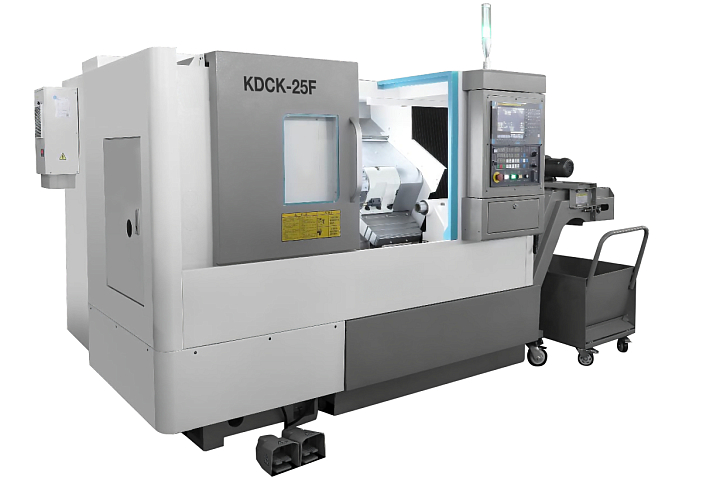

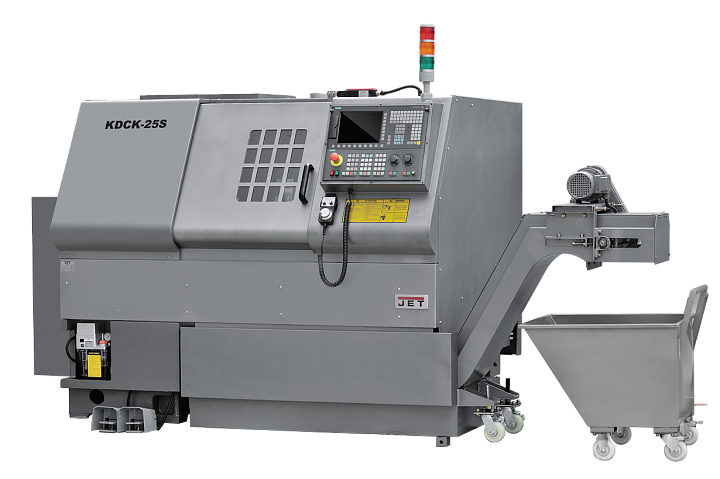

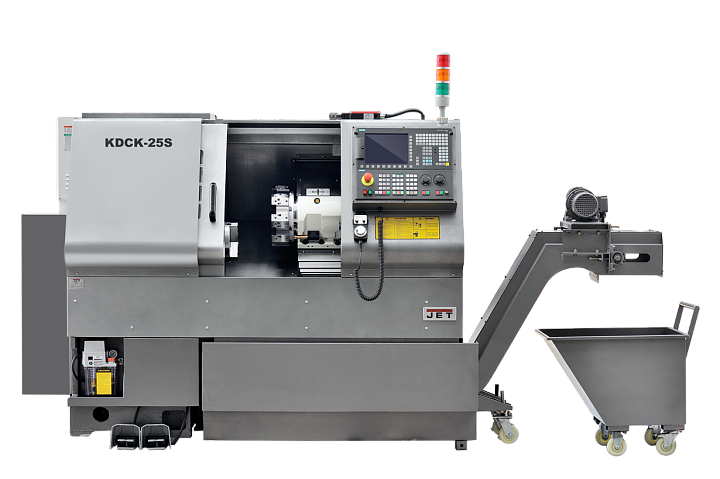

Модель с ЧПУ Siemens 828D KDCK-25S CNC
Модель с ЧПУ Fanuc 0i KDCK-25F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 500 мм
Макс. Ø обточки над станиной 300 мм
Макс. Ø обточки над суппортом 250 мм
Макс. длина точения 420 мм
Ø гидравлич. патрона 8 (200) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 180 мм
Макс. перемещение по оси Z 500 мм
Направляющие/ширина X,Z качения/35,45 тип/мм
Угол наклона направляющих 30 град
Ø ШВП X/Zх шаг резьбы, класс точности 32х5/40х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 3000 об/мин
Конус шпинделя 170 тип
Ø проходного отверстия в шпинделе 65 мм
Ø отверстия в гидравлич. патроне 52 мм
Макс. Ø прутка (гидравлич. патрон) 48 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
Частота вращения приводного инструмента об/мин
Мощность приводного инструмента кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-4 тип
Ø пиноли задней бабки 63 мм
Ход пиноли задней бабки 115 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/30 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7, 12 (S); 11/15 (F) кВт
Крутящий момент на главном двигателе 115 (S); 105 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200х1650х1680 мм
Масса нетто/(брутто) 3400/3580 кг

Серия KDCK-25AS CNC / KDCK-25AF CNC

Модель с ЧПУ Siemens 828D KDCK-25AS CNC
Модель с ЧПУ Fanuc 0i KDCK-25AF CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 500 мм
Макс. Ø обточки над станиной 300 мм
Макс. Ø обточки над суппортом 280 мм
Макс. длина точения 400 мм
Ø гидравлич. патрона 8 (200) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 180 мм
Макс. перемещение по оси Z 500 мм
Направляющие/ширина X,Z качения/35,45 тип/мм
Угол наклона направляющих 30 град
Ø ШВП X/Zх шаг резьбы, класс точности 32х5/40х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-5000 об/мин
Конус шпинделя А2-6 тип
Ø проходного отверстия в шпинделе 63 мм
Ø отверстия в гидравлич. патроне 52 мм
Макс. Ø прутка (гидравлич. патрон) 44 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 8 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
Частота вращения приводного инструмента об/мин
Мощность приводного инструмента кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-4 тип
Ø пиноли задней бабки 63 мм
Ход пиноли задней бабки 110 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/20 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7, 12 (S); 7,5/11, 11/15 (F) кВт
Крутящий момент на главном двигателе 115 (S); 105 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200х1650х1680 мм
Масса нетто/(брутто) 3400/3580 кг

Серия KDCK-25HS CNC / KDCK-25HF CNC

Модель с ЧПУ Siemens 828D KDCK-25HS CNC
Модель с ЧПУ Fanuc 0i KDCK-25HF CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 500 мм
Макс. Ø обточки над станиной 280 мм
Макс. Ø обточки над суппортом 250 мм
Макс. длина точения 400 мм
Ø гидравлич. патрона 8 (200) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 180 мм
Макс. перемещение по оси Z 500 мм
Направляющие/ширина X,Z качения/35,45 тип/мм
Угол наклона направляющих 30 град
Ø ШВП X/Zх шаг резьбы, класс точности 32х5/40х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 4500 об/мин
Конус шпинделя А2-6 тип
Ø проходного отверстия в шпинделе 65 мм
Ø отверстия в гидравлич. патроне 52 мм
Макс. Ø прутка (гидравлич. патрон) 48 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 12 (приводной) шт
Макс. размер инструмента 20х20 мм
Макс. Ø инструмента 32 мм
Частота вращения приводного инструмента 5000 об/мин
Мощность приводного инструмента 2,2/3,7(S); 2,29(F) кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-4 тип
Ø пиноли задней бабки 63 мм
Ход пиноли задней бабки 115 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 10/20 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 7, 12 (S); 11/15 (F) кВт
Крутящий момент на главном двигателе 45; 115 (S); 105 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200х1650х1680 мм
Масса нетто/(брутто) 3400/3580 кг

Серия KDCK-40S CNC / KDCK-40F CNC

Модель с ЧПУ Siemens 828D KDCK-40S CNC
Модель с ЧПУ Fanuc 0i KDCK-40F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 750 мм
Макс. Ø обточки над станиной 700 мм
Макс. Ø обточки над суппортом 350 мм
Макс. длина точения 870 мм
Ø гидравлич. патрона 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 350 мм
Макс. перемещение по оси Z 1050 мм
Направляющие/ширина X,Z качения/45,55 тип/мм
Угол наклона направляющих 30 град
Ø ШВП X/Zх шаг резьбы, класс точности 32х5/50х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя 220 тип
Ø проходного отверстия в шпинделе 105 мм
Ø отверстия в гидравлич. патроне 91 мм
Макс. Ø прутка (гидравлич. патрон) 88 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 12 шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
Частота вращения приводного инструмента об/мин
Мощность приводного инструмента кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 210 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/30 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15; 22 (S); 15/18 (F) кВт
Крутящий момент на главном двигателе 210 (S); 220 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4575х2250х1965 мм
Масса нетто/(брутто) 5400 кг

Серия KDCK-40HS CNC / KDCK-40HF CNC

Модель с ЧПУ Siemens 828D KDCK-40HS CNC
Модель с ЧПУ Fanuc 0i KDCK-40HF CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 750 мм
Макс. Ø обточки над станиной 650 мм
Макс. Ø обточки над суппортом 350 мм
Макс. длина точения 820 мм
Ø гидравлич. патрона 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 350 мм
Макс. перемещение по оси Z 1000 мм
Направляющие/ширина X,Z качения/45,55 тип/мм
Угол наклона направляющих 30 град
Ø ШВП X/Zх шаг резьбы, класс точности 32х5/50х10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя 220 тип
Ø проходного отверстия в шпинделе 105 мм
Ø отверстия в гидравлич. патроне 91 мм
Макс. Ø прутка (гидравлич. патрон) 88 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 12 (приводной) шт
Макс. размер инструмента 25х25 мм
Макс. Ø инструмента 40 мм
Частота вращения приводного инструмента 4000 об/мин
Мощность приводного инструмента 3,7/5,5 кВт
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 210 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 12/30 м/мин
СОЖ:
Объем бака СОЖ 200 л
Мощность мотора системы подачи СОЖ 0,55 кВт
Объем бака смазки 1,8 л
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15; 22 (S); 15/18 (F) кВт
Крутящий момент на главном двигателе 210 (S); 220 (F) Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4575х2250х1965 мм
Масса нетто/(брутто) 5400 кг

Стандартная комплектация:

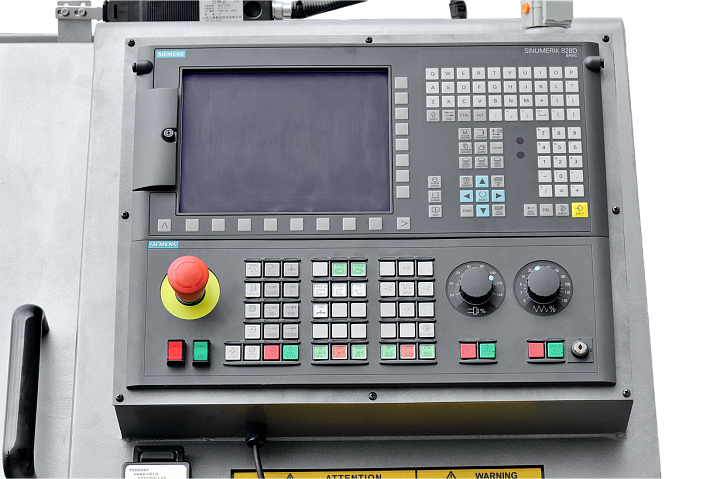

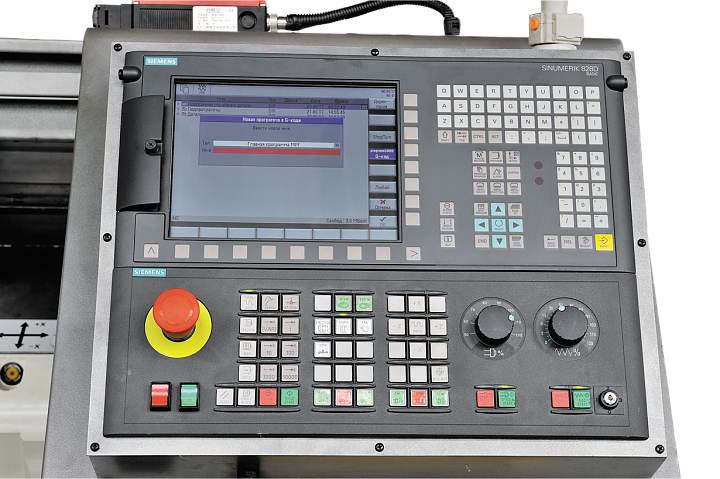

  • Система ЧПУ Siemens 828D
  • Shop Turn для системы с ЧПУ Siemens

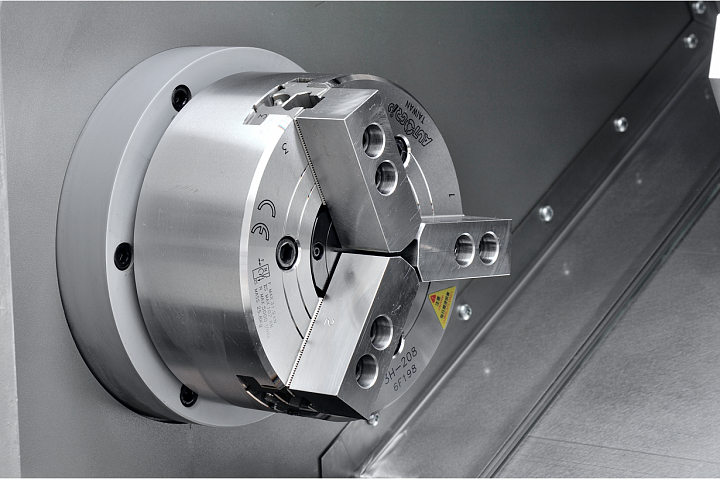

  • 3-х кулачковый гидравлический патрон 8 дюймов

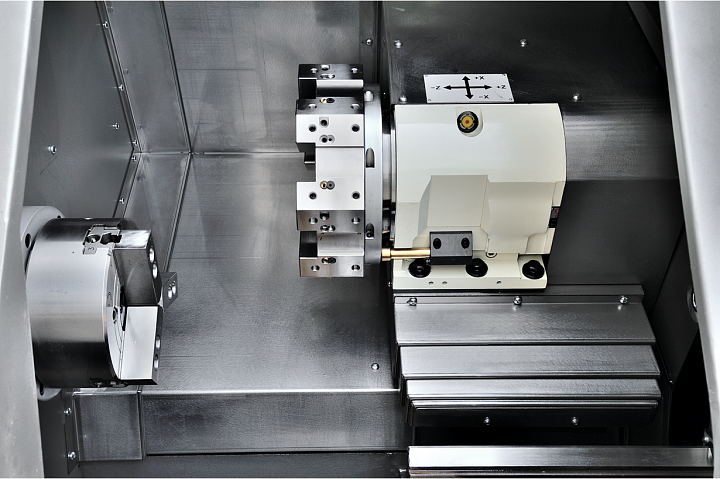

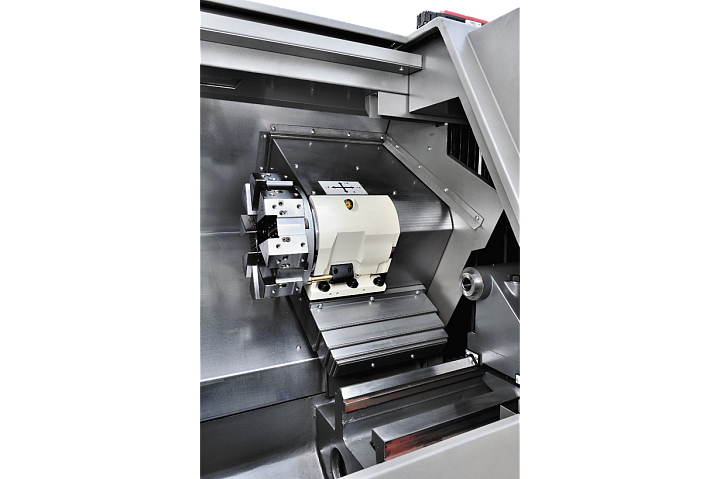

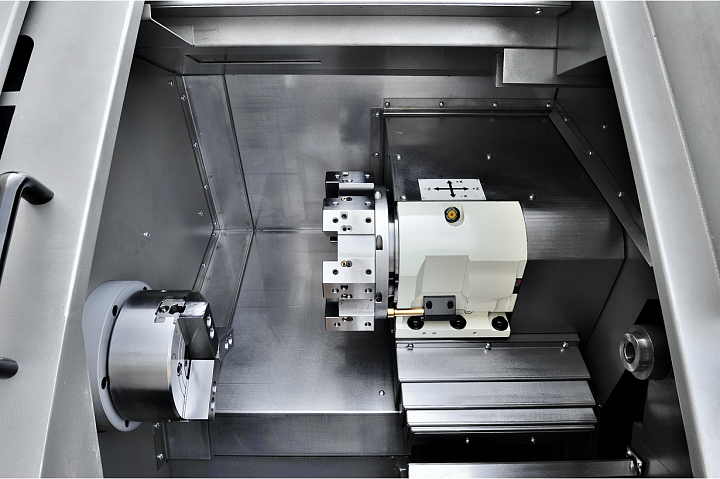

  • 8-12 позиционная револьверная голова
  • Резцовые блоки
  • Приводные резцовые блоки (для модификаций H)

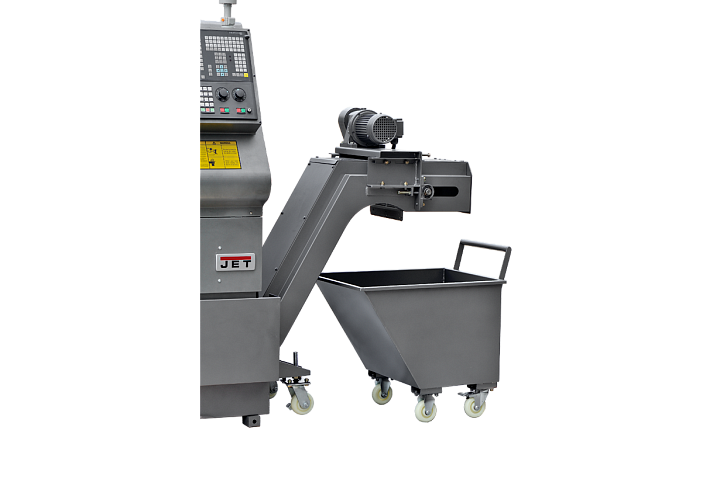

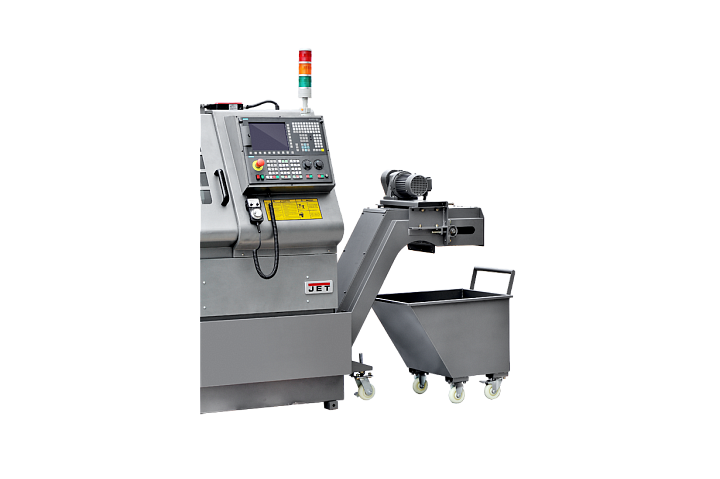

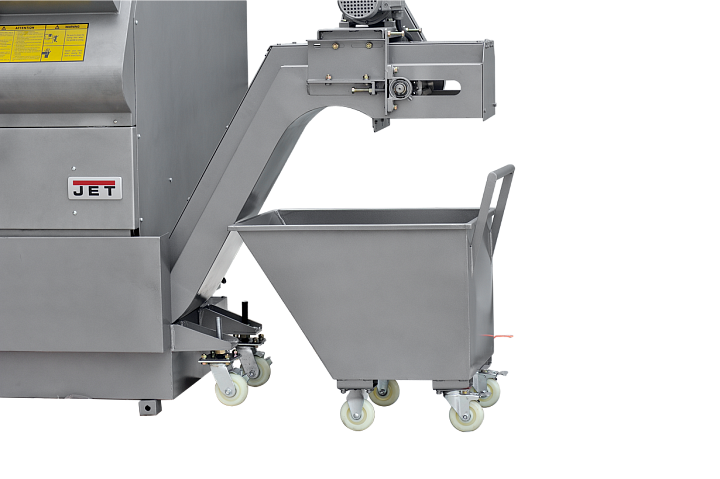

  • Автоматический ленточный стружечный конвейер
  • Тележка для стружки
  • Гидравлическая задняя бабка
  • Гидравлическая станция

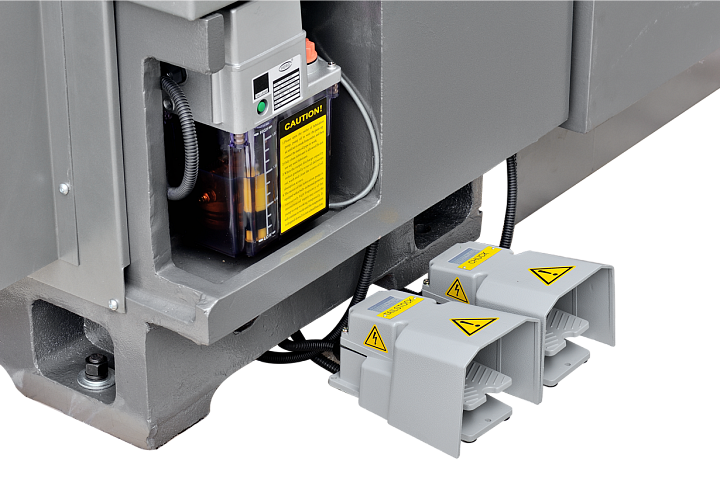

  • Педали управления гидравликой

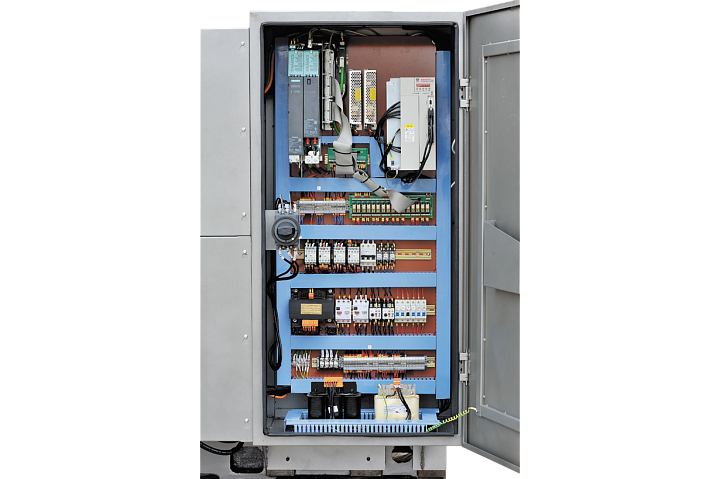

  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Электрозамок двери

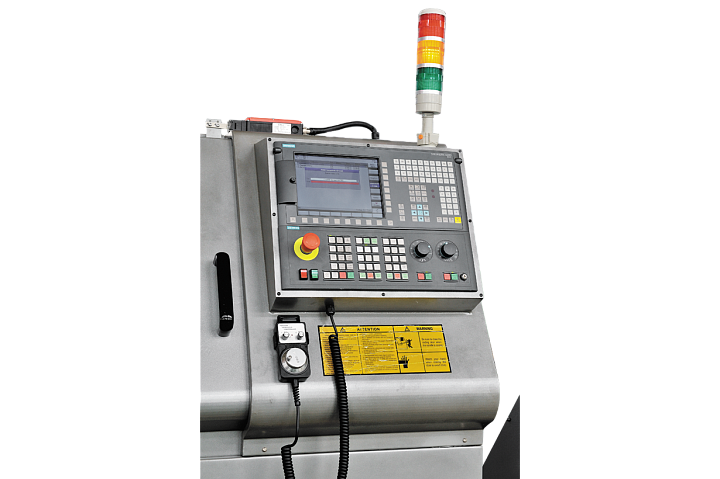

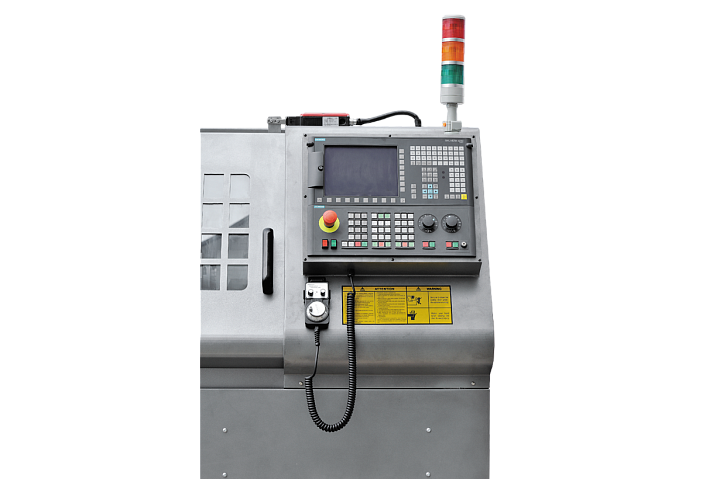

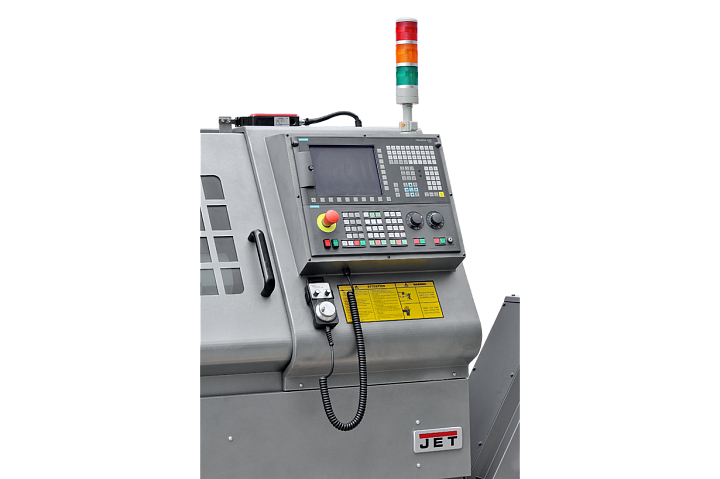

  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Центр вращающийся
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Fanuc 0i TF
  • Мощность мотора шпинделя (различные варианты)
  • Гидравлический птроны (различные варианты)
  • Автоподатчик прутка
  • Деталеуловитель
  • Системы контроля Renishaw/Hexagon
  • Приводные держатели инструмента (для модификаций H)
  • Возможны другие изменения комплектаций по согласованию с клиентом
  • Вытягиватель прутка
  • Револьверная голова с приводным инструментом

Особенности:

  • Проверенная временем надежность, уверенная безотказная работа, точная и быстрая обработка. Модификации с приводным инструментом.
  • Патроны и шпиндели ведущих азиатских и европейских производителей.
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
  • Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
  • Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
  • Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
