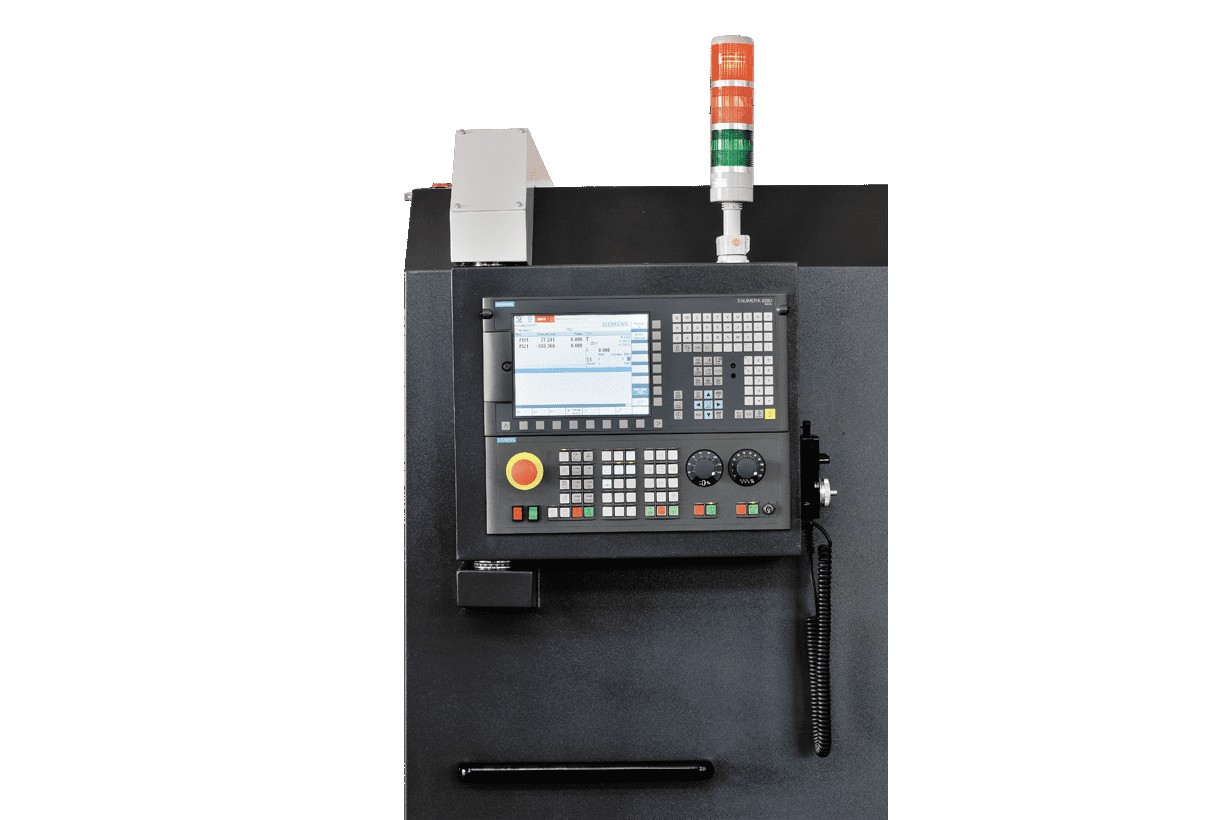

Модель с ЧПУ Siemens 828D | JCT-15S CNC |
---|---|
РАБОЧАЯ ЗОНА: | |
Макс. Ø заготовки над станиной | 560 мм |
при использовании рев. Головы | 420 мм |
БЕЗ СЪЕМНОГО МОСТИКА (GAP): | мм |
Макс. Ø заготовки над суппортом | 330 мм |
Расстояние между центрами | 750 / 1000 / 1500 / 2000 / 3000 мм |
Макс. длина точения | 650 / 900 / 1400 / 1900 / 2900 мм |
при использовании рев. головы | 585 / 735 / 1235 / 1735 / 2735 мм |
Ø патрона | 10 (250); 12 (305) дюйм (мм) |
Ø гидравлич. патрона | 10 (250); 12 (305) дюйм (мм) |
ПЕРЕМЕЩЕНИЯ: | |
Макс. перемещение по оси X | 320 мм |
Макс. перемещение по оси Z | 720 / 970 / 1470 / 1970 / 2970 мм |
Направляющие / ширина X,Z | скольжения тип / мм |
Ширина станины | 405 мм |
ШПИНДЕЛЬ: | |
Частота вращения шпинделя | 27-135; 55-270; 160-805; 325-1630 об / мин |
Количество передач | 4 шт |
Конус шпинделя | А2-8 / MK-7 тип |
Ø проходного отверстия в шпинделе | 80 мм |
ИНСТРУМЕНТ: | |
Кол-во позиций инструмента | 4; 6 автоматические шт |
Макс. размер инструмента | 20х20 (VDI30); 32х32 (4поз.) мм |

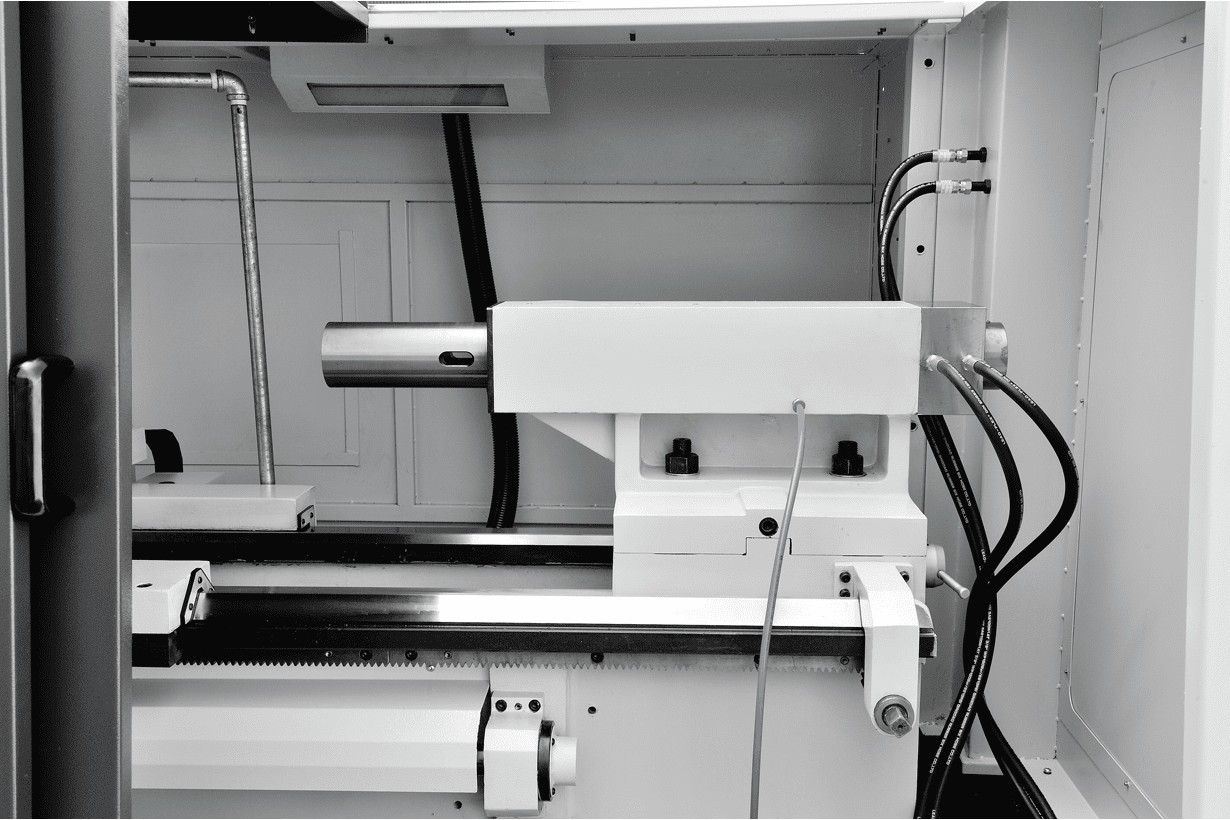

ЗАДНЯЯ БАБКА: | |
Конус пиноли задней бабки | MK-5 тип |
Ø пиноли задней бабки | 75 мм |
Ход пиноли задней бабки | 150 мм |
СКОРОСТЬ: | |
Максимальная скорость подачи X / Z | 8 / 10 м / мин |
СОЖ: | |
Мощность мотора системы подачи СОЖ | 0,09 кВт |
МОЩНОСТЬ: | |
Мощность главного двигателя | 7,5; 11 кВт |
Крутящий момент на главном двигателе | 76; 111 Нм |
Крутящий момент на шпинделе | 1407; 2055 Нм |
ГАБАРИТЫ: | |
Габаритные размеры ДхШхВ | 2250 / 2500 / 3000 / 3500 / 4500х1200х1520 мм |
Масса нетто / (брутто) | 2700 / 3000 / 3600 / 4100 / 4700 кг |
