Серия JCT 40-63

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

Серия JCT-40AS CNC / JCT-40AF CNC

Модель с ЧПУ Siemens 828D JCT-40AS CNC
Модель с ЧПУ Fanuc 0i JCT-40AF CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1000 мм
Макс. Ø заготовки над суппортом 600 мм
Расстояние между центрами 1500 / 2000 / 3000 / 4000 мм
Макс. длина точения 1350 / 1850 / 2850 / 3850 мм
Макс. масса заготовки 2000 кг
Ø патрона 15 (380) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 520 мм
Направляющие / ширина X,Z скольжения тип / мм
Ширина станины 600 мм
Ø ШВП X / ZХ ШАГ РЕЗЬБЫ, КЛАСС ТОЧНОСТИ: мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 10-90; 20-180; 40-320; 80-630 об / мин
Количество передач 4 шт
Конус шпинделя D11 тип
Ø проходного отверстия в шпинделе 104 мм
Ø ОТВЕРСТИЯ В ГИДРАВЛИЧ. ПАТРОНЕ: мм
ВНУТРЕННИЙ Ø ТЯГОВОЙ ТРУБЫ (ГИДРАВЛИЧ. ПАТРОН): мм
МАКС. Ø ПРУТКА (ГИДРАВЛИЧ. ПАТРОН): мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40х40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 100 мм
Ход пиноли задней бабки 250 мм
СКОРОСТЬ:
Максимальная скорость подачи X / Z 8 / 10 м / мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15; 18,5 кВт
Крутящий момент на главном двигателе 98; 120 Нм
Крутящий момент на шпинделе 2130; 2608 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 4200х2000х1930 (для исполнения с РМЦ 3м) мм
Масса нетто / (брутто) 6600 (для исполнения с РМЦ 3м) кг

Серия JCT-40S CNC / JCT-40F CNC

Модель с ЧПУ Siemens 828D JCT-40S CNC
Модель с ЧПУ Fanuc 0i JCT-40F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1000 мм
Макс. Ø заготовки над суппортом 620 мм
Расстояние между центрами 1,5/2/3/4/5/6/8/10 мм
Макс. длина точения 1,3/1,8/2,8/3,8/4,8/5,8/7,8/9,8 мм
Макс. масса заготовки от 5000 кг
Ø патрона 24 (600)-40 (1000) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 580 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 755 мм
Ø ШВП X/Zх шаг резьбы, класс точности 50х6, P3/63х12, P4 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 2,5-250 об/мин
Количество передач 24 фиксированные либо 2-х диапазонные (2,5-34; 20-250) шт
Конус шпинделя A2-15 тип
Ø проходного отверстия в шпинделе 130 мм
Ø отверстия в гидравлич. патроне от 205 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 117,5 мм
Макс. Ø прутка (гидравлич. патрон) 110 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40x40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 160 мм
Ход пиноли задней бабки 300 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 5/8 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 22; 37 кВт
Крутящий момент на главном двигателе 420; 707 Нм
Крутящий момент на шпинделе 24705; 41588 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 6100х2370х2230 (для исполнения с РМЦ 3м) мм
Масса нетто/(брутто) 11500 (для исполнения с РМЦ 3м) кг

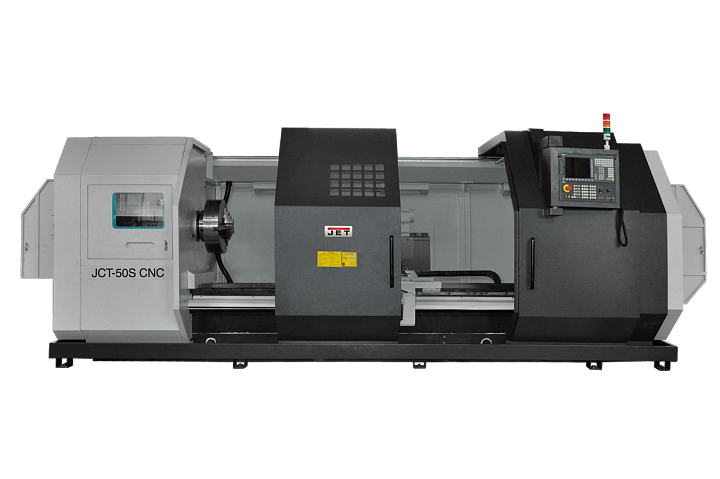

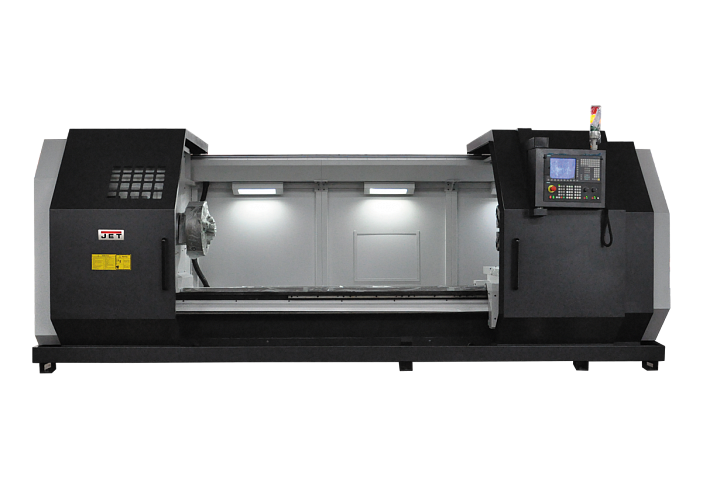

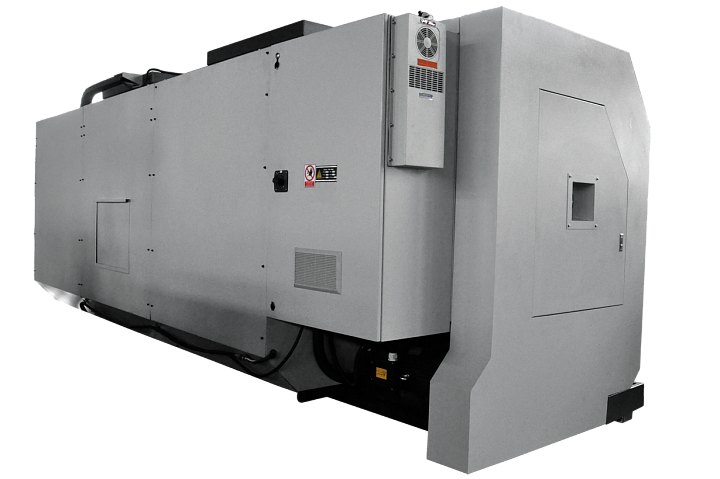

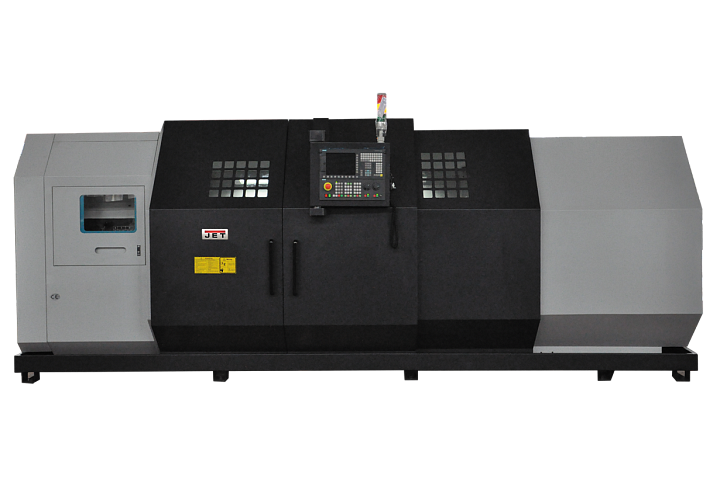

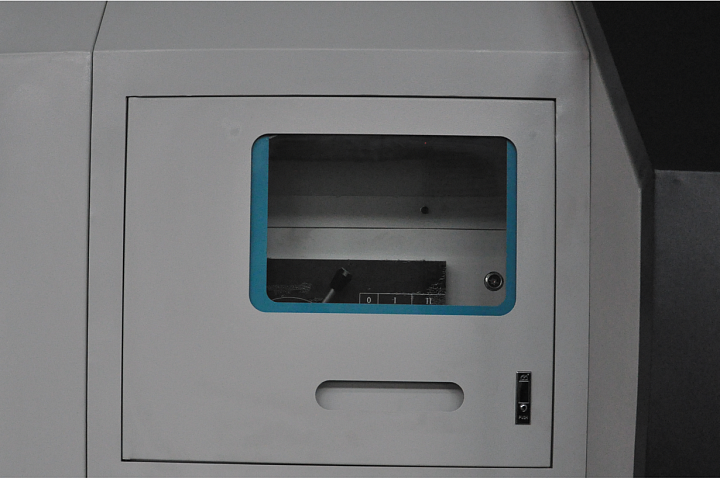

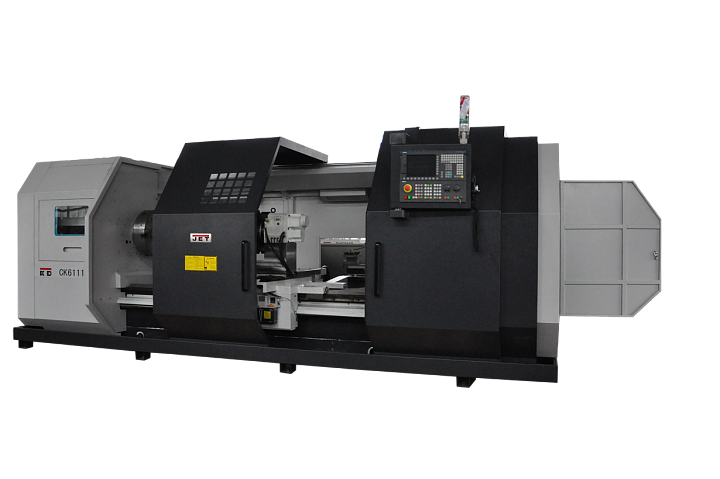

Серия JCT-50S CNC / JCT-50F CNC

Модель с ЧПУ Siemens 828D JCT-50S CNC
Модель с ЧПУ Fanuc 0i JCT-50F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1250 мм
Макс. Ø заготовки над суппортом 815 мм
Расстояние между центрами 1,5/2/3/4/5/6/8/10 мм
Макс. длина точения 1,3/1,8/2,8/3,8/4,8/5,8/7,8/9,8 мм
Макс. масса заготовки от 5000 кг
Ø патрона 24 (600)-45 (1150) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 685 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 755 мм
Ø ШВП X/Zх шаг резьбы, класс точности 50х6, P3/63х12, P4 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 2,5-250 об/мин
Количество передач 24 фиксированные либо 2-х диапазонные (2,5-34; 20-250) шт
Конус шпинделя A2-15 тип
Ø проходного отверстия в шпинделе 130 мм
Ø отверстия в гидравлич. патроне от 205 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 117,5 мм
Макс. Ø прутка (гидравлич. патрон) 110 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 40x40 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 160 мм
Ход пиноли задней бабки 300 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 5/8 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 22; 37 кВт
Крутящий момент на главном двигателе 420; 707 Нм
Крутящий момент на шпинделе 24705; 41588 Нм
ГАБАРИТЫ:
ГАБАРИТНЫЕ РАЗМЕРЫ ДХШХВ: мм
Масса нетто/(брутто) 12300 кг

Серия JCT-55S CNC / JCT-55F CNC

Модель с ЧПУ Siemens 828D JCT-55S CNC
Модель с ЧПУ Fanuc 0i JCT-55F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1400 мм
Макс. Ø заготовки над суппортом 900/990 мм
Расстояние между центрами 1,5/2/3/4/5/6/8/10 мм
Макс. длина точения 1,3/1,8/2,8/3,8/4,8/5,8/7,8/9,8 мм
Макс. масса заготовки от 6000 кг
Ø патрона 24 (600)-50 (1270) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 820 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 755/970 мм
Ø ШВП X/Zх шаг резьбы, класс точности 50х6, P3/63х12, P4 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 2,5-250 об/мин
Количество передач 24 фиксированные либо 2-х диапазонные (2,5-34; 20-250) шт
Конус шпинделя A2-15 тип
Ø проходного отверстия в шпинделе 130 мм
Ø отверстия в гидравлич. патроне от 205 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 117,5 мм
Макс. Ø прутка (гидравлич. патрон) 110 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 50х50 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 160 мм
Ход пиноли задней бабки 300 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 5/8 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 22; 37 кВт
Крутящий момент на главном двигателе 420; 707 Нм
Крутящий момент на шпинделе 24705; 41588 Нм
ГАБАРИТЫ:
ГАБАРИТНЫЕ РАЗМЕРЫ ДХШХВ: мм
Масса нетто/(брутто) 12700 кг

Серия JCT-63S CNC / JCT-63F CNC

Модель с ЧПУ Siemens 828D JCT-63S CNC
Модель с ЧПУ Fanuc 0i JCT-63F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 1600 мм
Макс. Ø заготовки над суппортом 1190 мм
Расстояние между центрами 1,5/2/3/4/5/6/8/10 мм
Макс. длина точения 1, 3/1, 8/2, 8/3, 8/4, 8/5, 8/7, 8/9, 8 мм
Макс. масса заготовки от 6000 кг
Ø патрона 24 (600)-55 (1400) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 900 мм
Направляющие/ширина X,Z скольжения тип/мм
Ширина станины 970 мм
Ø ШВП X/Zх шаг резьбы, класс точности 50х6, P3/63х12, P4 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 2,5-34; 20-270 об/мин
Количество передач 24 фиксированные либо 2-х диапазонные (2,5-34; 20-250) шт
Конус шпинделя A2-15 тип
Ø проходного отверстия в шпинделе 130 мм
Ø отверстия в гидравлич. патроне от 205 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 117,5 мм
Макс. Ø прутка (гидравлич. патрон) 110 мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8; 12 шт
Макс. размер инструмента 50х50 мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки МК-6 тип
Ø пиноли задней бабки 160 мм
Ход пиноли задней бабки 300 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 5/8 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,37 кВт
МОЩНОСТЬ:
Мощность главного двигателя 22; 30; 37 кВт
Крутящий момент на главном двигателе 420; 707 Нм
Крутящий момент на шпинделе 24705; ?; 41588 Нм
ГАБАРИТЫ:
ГАБАРИТНЫЕ РАЗМЕРЫ ДХШХВ: мм
Масса нетто/(брутто) 13500 кг

Стандартная комплектация:

  • Система ЧПУ Siemens 828D
  • Shop Turn для системы с ЧПУ Siemens 828D
  • Ручной или гидравлический 3-х или 4-х кулачковый патрон
  • 4-х позиционный автоматический резцедержатель
  • Задняя бабка
  • Кондиционер электрошкафа
  • Система подачи СОЖ
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Сигнальный фонарь указания режимов работы

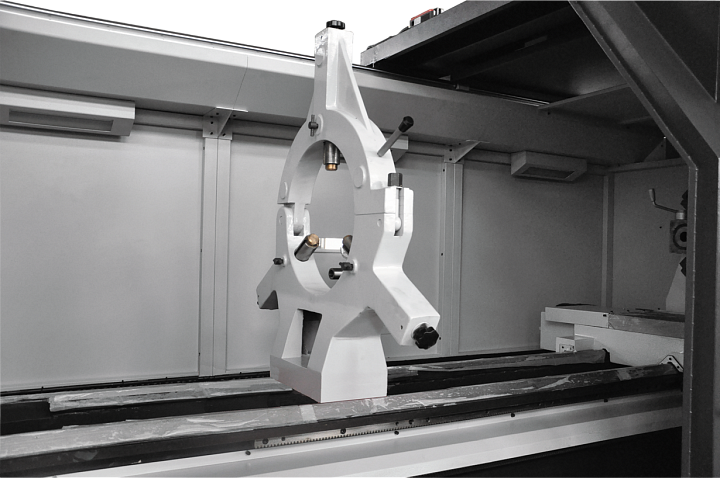

  • Неподвижный люнет
  • Подвижный люнет
  • Центр невращающийся
  • Центр вращающийся
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Fanuc 0i TF

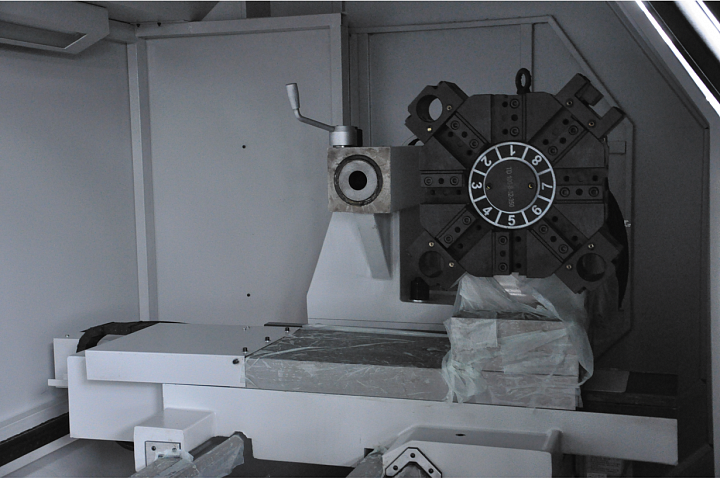

  • 6-12 позиционная револьверная голова
  • 3-х кулачковый гидравлический патрон
  • Гидравлическая задняя бабка
  • Стружечный конвейер
  • Приводной инструмент
  • Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

  • Тяжелые токарные станки для обработки деталей длинной до 10 метров и диаметром до 1600мм. Большая ширина станины. Резцедержки до 50х50мм. Различные варианты кабинетного ограждения, патронов, люнетов, револьверных голов. Индивидуальный подход к каждому заказу.
  • Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
  • Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
