Серия JCK

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

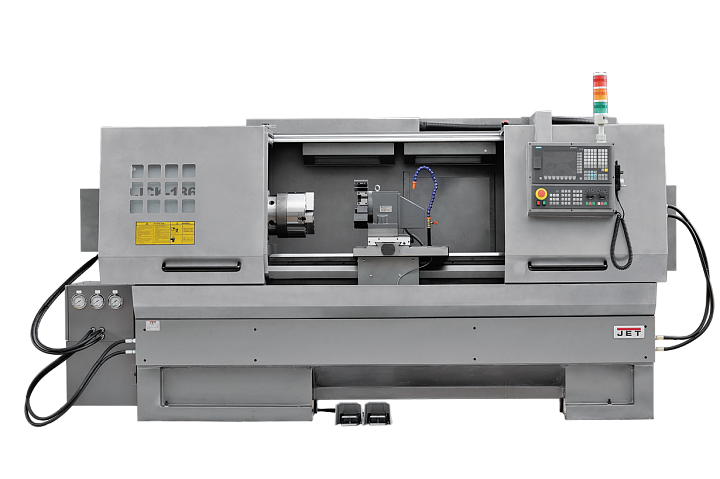

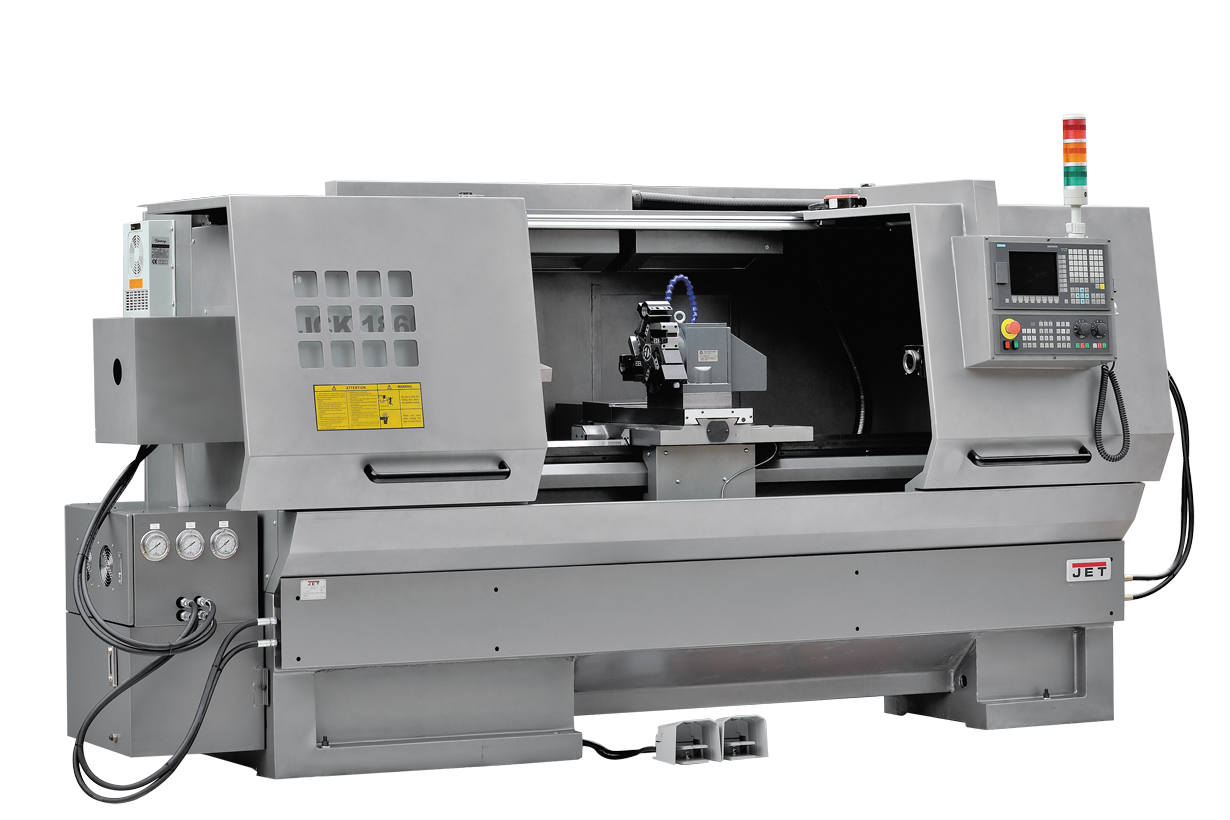

Серия JCK-1630 / 1640 / 1660S CNC

Модель с ЧПУ Siemens 808DA JCK-1630 / 1640 / 1660S CNC
Модель с ЧПУ Siemens 828D JCK-1630 / 1640 / 1660S CNC
Модель с ЧПУ Fanuc 0i JCK-1630 / 1640 / 1660F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 400 мм
при использовании рев. головы 295 мм
Макс. Ø заготовки над суппортом 210 мм
при использовании стационарных резцовых блоков 165 мм
Расстояние между центрами 750 / 1000 / 1500 мм
Макс. длина точения 600 / 850 / 1350 мм
при использовании рев. головы 430 / 680 / 1180 мм
Ø патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
Ø гидравлич. патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 250 мм
при использовании стационарных резцовых блоков 320 мм
Макс. перемещение по оси Z 710 / 960 / 1460 мм
Направляющие / ширина X,Z скольжения тип / мм
Ø ШВП X / Zх шаг резьбы, класс точности 25х4 / 40х6 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об / мин
Конус шпинделя D8 / МК-7 тип
Ø проходного отверстия в шпинделе 80 мм
Ø отверстия в гидравлич. патроне 52; 75; 91 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 52; 75 (опция) мм
Макс. Ø прутка (гидравлич. патрон) 48; 63 (опция) мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8 шт
Макс. размер инструмента 25х25; 20х20 (6 поз. BWD) мм
Макс. Ø инструмента 20 (6 поз. BWD) мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки MK-4 тип
Ø пиноли задней бабки 75 мм
Ход пиноли задней бабки 130 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,016 мм
Повторяемость ±0,009 мм
СКОРОСТЬ:
Максимальная скорость подачи X / Z 8 / 10 м / мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,09 кВт
Мощность мототра гидростанции 0,75 кВт
МОЩНОСТЬ:
Мощность главного двигателя 5,5; 7,5 кВт
Крутящий момент на главном двигателе 57; 76 Нм
Крутящий момент на шпинделе 142; 190 Нм
Макс. крутящий момент на шпинделе до 450 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2060 / 2310 / 2790×1345×1600 мм
Масса нетто / (брутто) 2170(2520) / 2250(2580) / 2800 кг
Масса нетто / (брутто) 1123 / 1290 кг

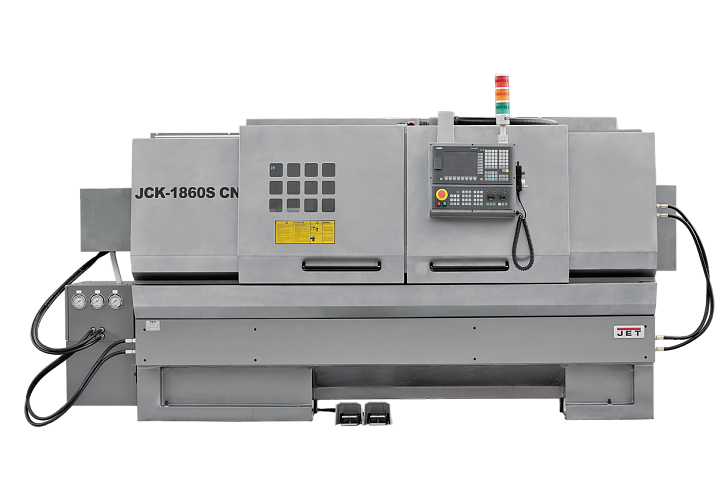

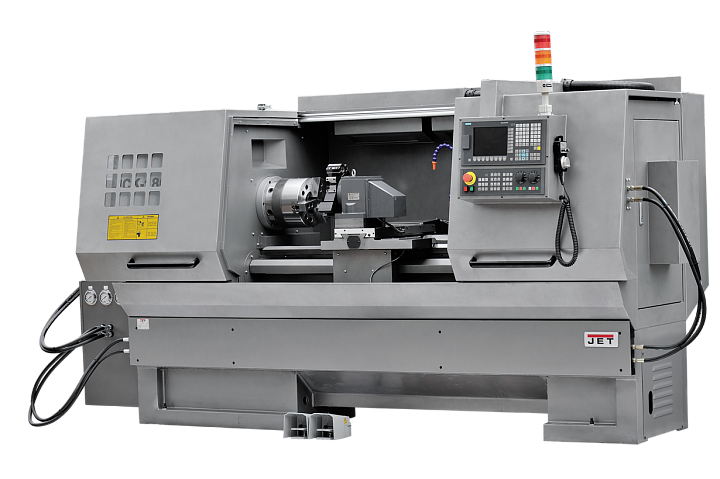

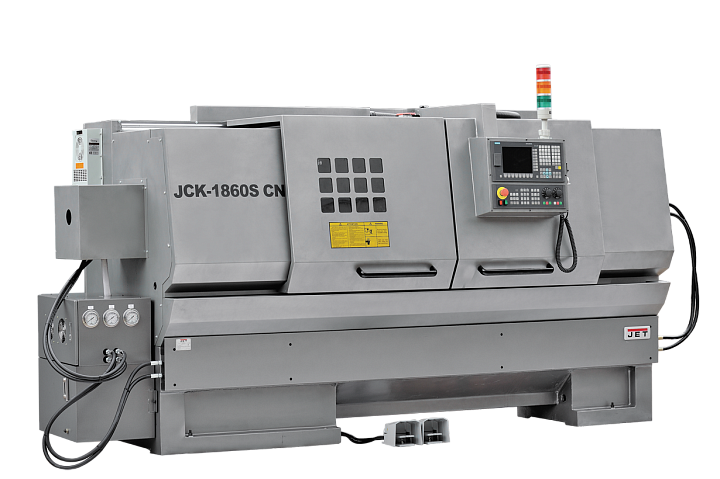

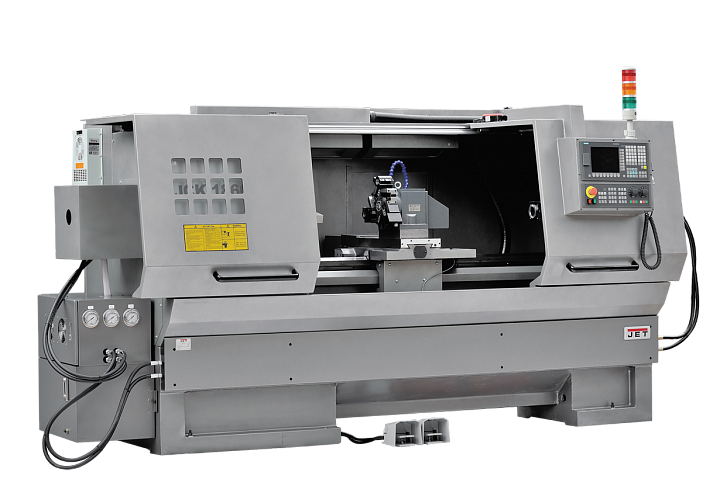

Серия JCK-1830 / 1840 / 1860S CNC

Модель с ЧПУ Siemens 808DA JCK-1830 / 1840 / 1860S CNC

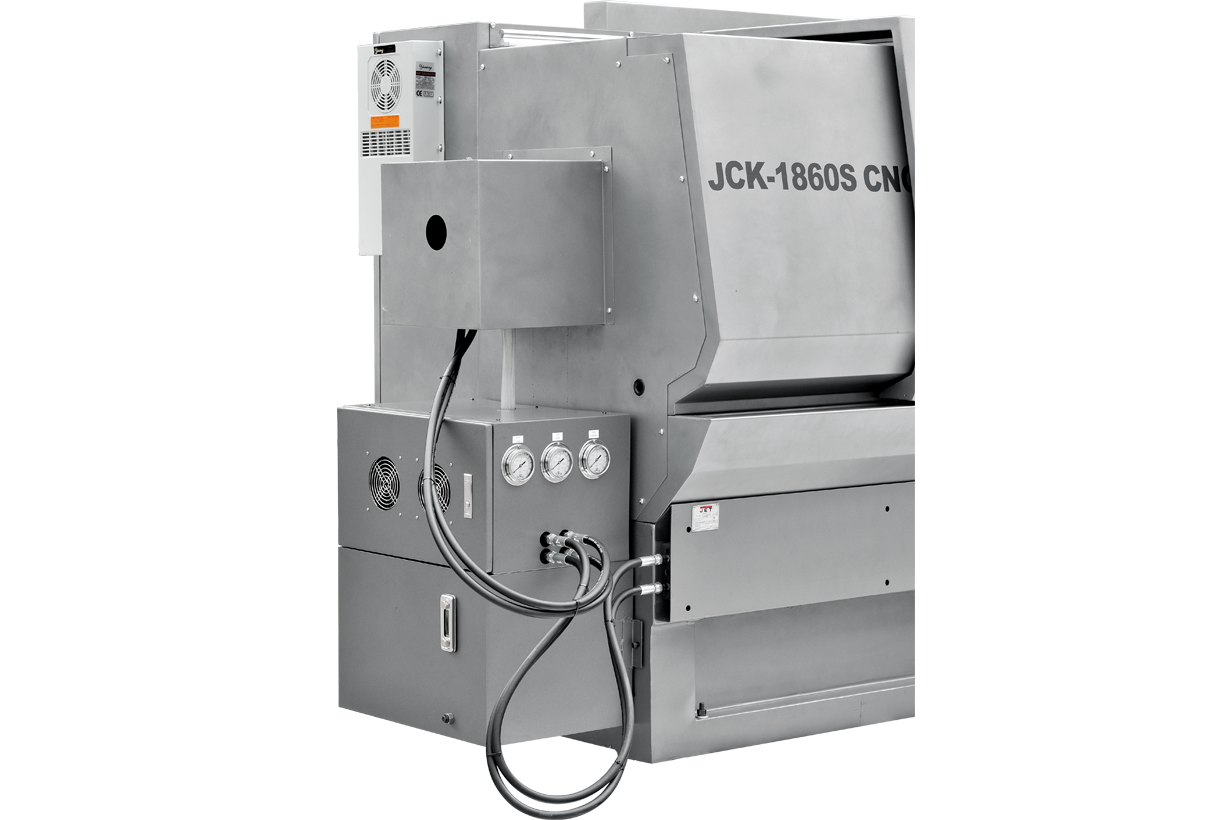

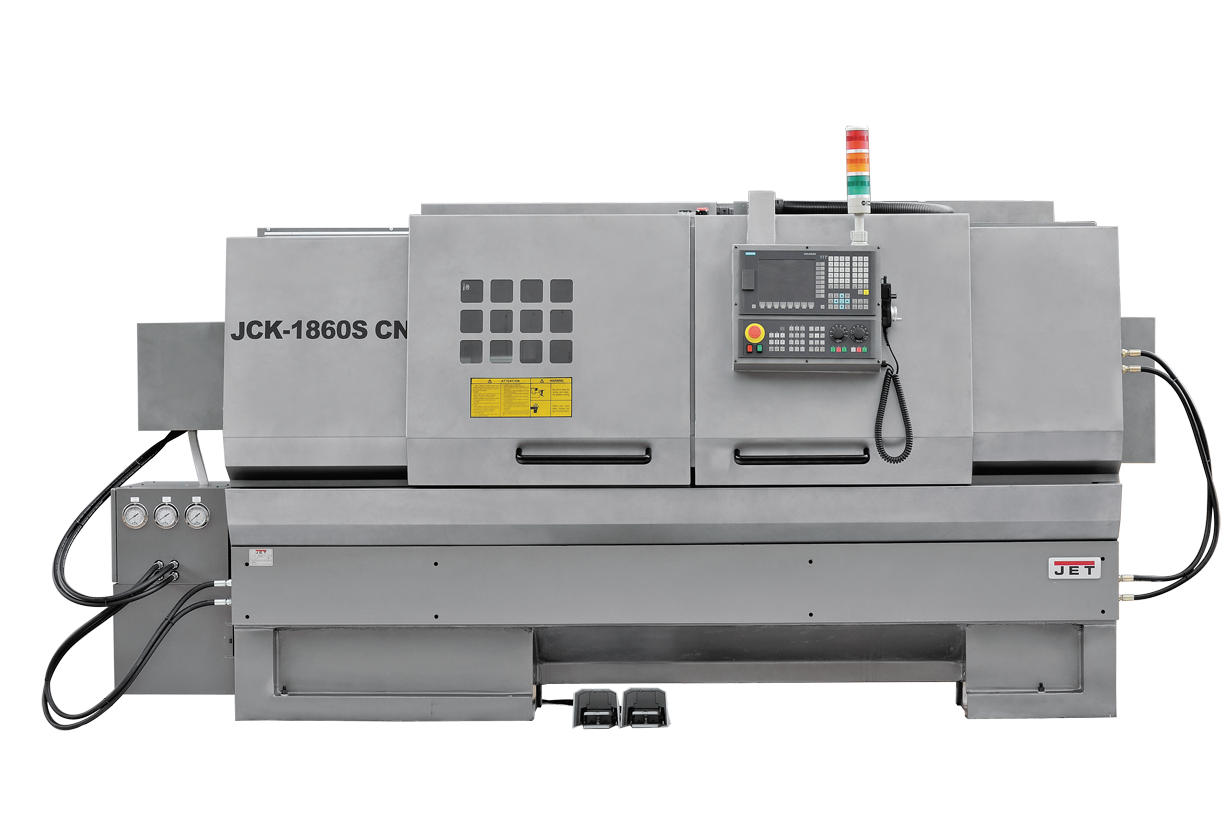

Модель с ЧПУ Siemens 828D JCK-1830 / 1840 / 1860S CNC
Модель с ЧПУ Fanuc 0i JCK-1830 / 1840 / 1860F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 460 мм
при использовании рев. головы 340 мм
Макс. Ø заготовки над суппортом 240 мм
при использовании стационарных резцовых блоков 205 мм
Расстояние между центрами 750/1000/1500 мм
Макс. длина точения 600/850/1350 мм
при использовании рев. головы 430/680/1180 мм
Ø патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
Ø гидравлич. патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 280 мм
при использовании стационарных резцовых блоков 320 мм
Макс. перемещение по оси Z 710/960/1460 мм
Направляющие/ширина X,Z скольжения тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 25х4/40х6 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя D8/МК-7 тип
Ø проходного отверстия в шпинделе 80 мм
Ø отверстия в гидравлич. патроне 52; 75; 91 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 52; 75 (опция) мм
Макс. Ø прутка (гидравлич. патрон) 48; 63 (опция) мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8 шт
Макс. размер инструмента 25х25; 20х20 (6 поз. BWD) мм
Макс. Ø инструмента 20 (6 поз. BWD) мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки MK-5 тип
Ø пиноли задней бабки 75 мм
Ход пиноли задней бабки 130 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,016 мм
Повторяемость ±0,009 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,09 кВт
Мощность мототра гидростанции 0,75 кВт
МОЩНОСТЬ:
Мощность главного двигателя 5,5; 7,5 кВт
Крутящий момент на главном двигателе 57; 76 Нм
Крутящий момент на шпинделе 142; 190 Нм
Макс. крутящий момент на шпинделе до 450 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2060/2310/2790×1345×1600 мм
Масса нетто/(брутто) 2200(2520) / 2350(2680) / 2900(3230) кг

Серия JCK-2030 / 2040 / 2060S CNC

Модель с ЧПУ Siemens 808DA JCK-2030 / 2040 / 2060S CNC
Модель с ЧПУ Siemens 828D JCK-2030 / 2040 / 2060S CNC
Модель с ЧПУ Fanuc 0i JCK-2030 / 2040 / 2060F CNC
РАБОЧАЯ ЗОНА:
Макс. Ø заготовки над станиной 500 мм
при использовании рев. головы 340 мм
Макс. Ø заготовки над суппортом 280 мм
при использовании стационарных резцовых блоков 245 мм
Расстояние между центрами 750/1000/1500 мм
Макс. длина точения 600/850/1350 мм
при использовании рев. головы 430/680/1180 мм
Ø патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
Ø гидравлич. патрона 8 (200); 10 (250); 12 (305) дюйм (мм)
ПЕРЕМЕЩЕНИЯ:
Макс. перемещение по оси X 280 мм
при использовании стационарных резцовых блоков 320 мм
Макс. перемещение по оси Z 710/960/1460 мм
Направляющие/ширина X,Z скольжения тип/мм
Ø ШВП X/Zх шаг резьбы, класс точности 25х4/40х6 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 100-2000 об/мин
Конус шпинделя D8/МК-7 тип
Ø проходного отверстия в шпинделе 80 мм
Ø отверстия в гидравлич. патроне 52; 75; 91 мм
Внутренний Ø тяговой трубы (гидравлич. патрон) 52; 75 (опция) мм
Макс. Ø прутка (гидравлич. патрон) 48; 63 (опция) мм
ИНСТРУМЕНТ:
Кол-во позиций инструмента 4; 6; 8 шт
Макс. размер инструмента 25х25; 20х20 (6 поз. BWD) мм
Макс. Ø инструмента 20 (6 поз. BWD) мм
ЗАДНЯЯ БАБКА:
Конус пиноли задней бабки MK-5 тип
Ø пиноли задней бабки 75 мм
Ход пиноли задней бабки 130 мм
ТОЧНОСТЬ:
Точность позиционирования ±0,016 мм
Повторяемость ±0,009 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Z 8/10 м/мин
СОЖ:
Мощность мотора системы подачи СОЖ 0,09 кВт
Мощность мототра гидростанции 0,75 кВт
МОЩНОСТЬ:
Мощность главного двигателя 5,5; 7,5 кВт
Крутящий момент на главном двигателе 57; 76 Нм
Крутящий момент на шпинделе 142; 190 Нм
Макс. крутящий момент на шпинделе до 450 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 2060 / 2310 / 2790×1345×1600 мм
Масса нетто/(брутто) 2200 / 2350 / 2900 кг

Стандартная комплектация:

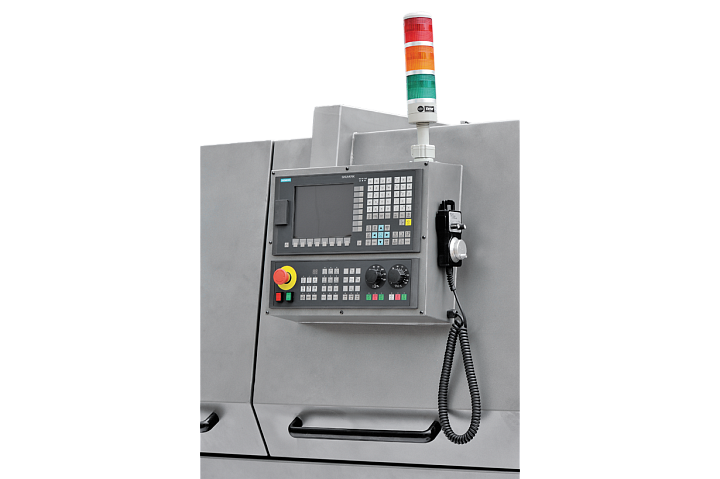

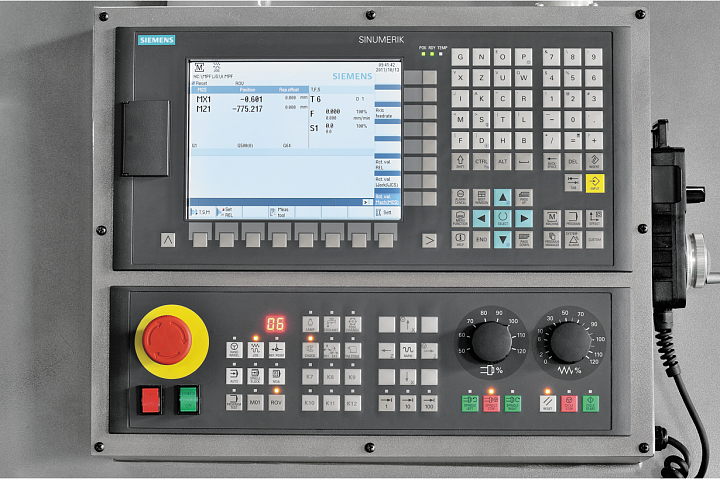

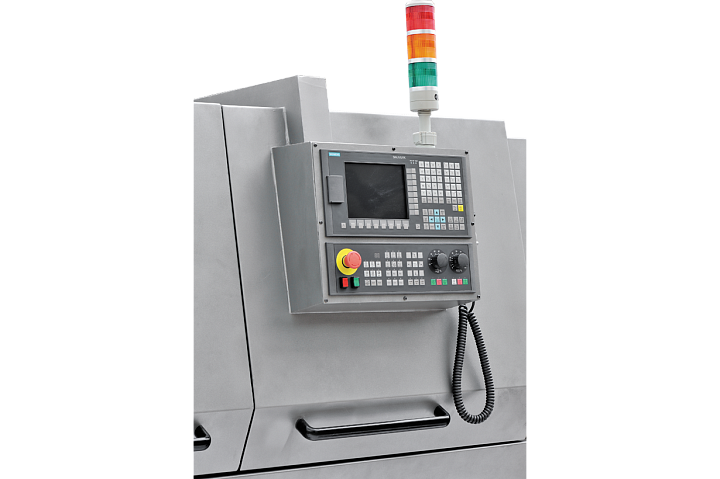

  • Система с ЧПУ Siemens 808DA
  • Мощность мотора шпинделя 7,5 кВт

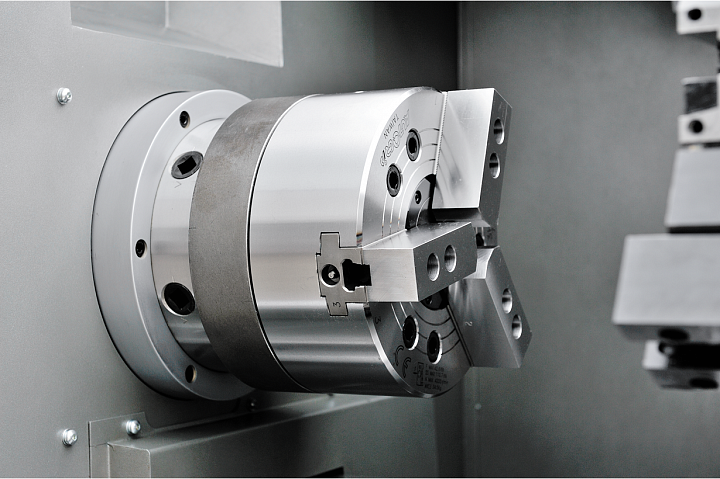

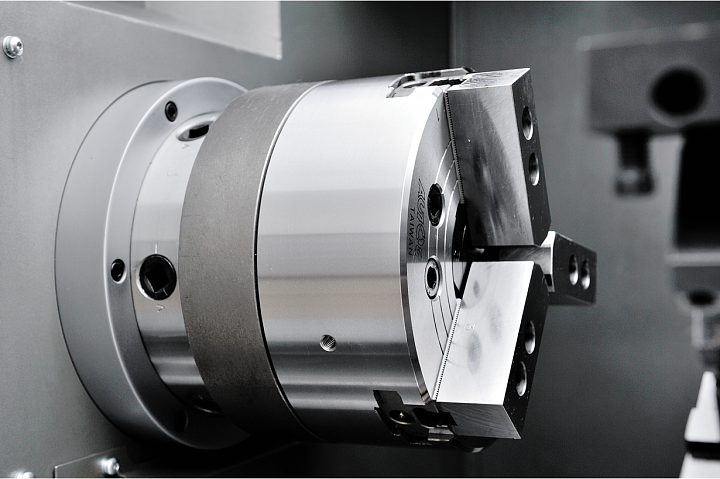

  • Ручной или гидравлический 3-х кулачковый патрон 8; 10 дюймов

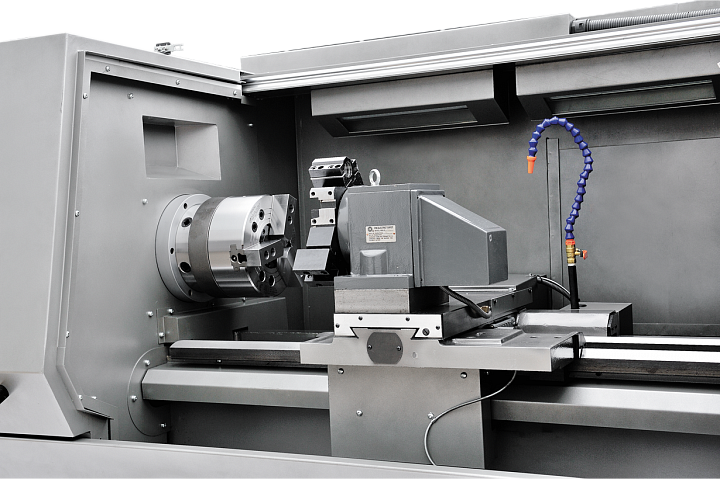

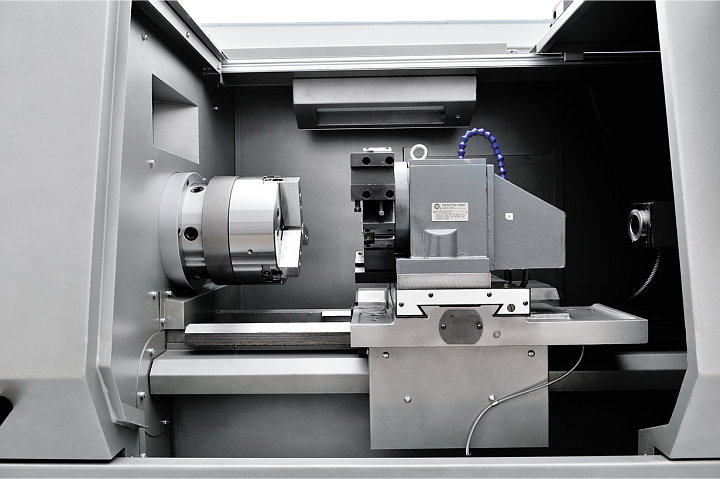

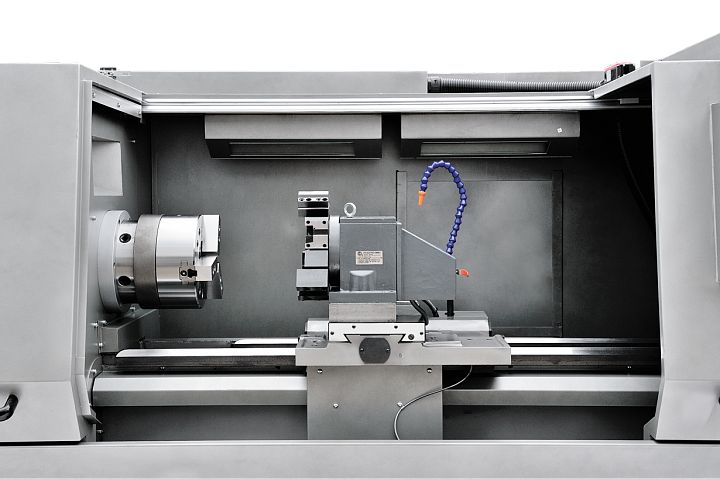

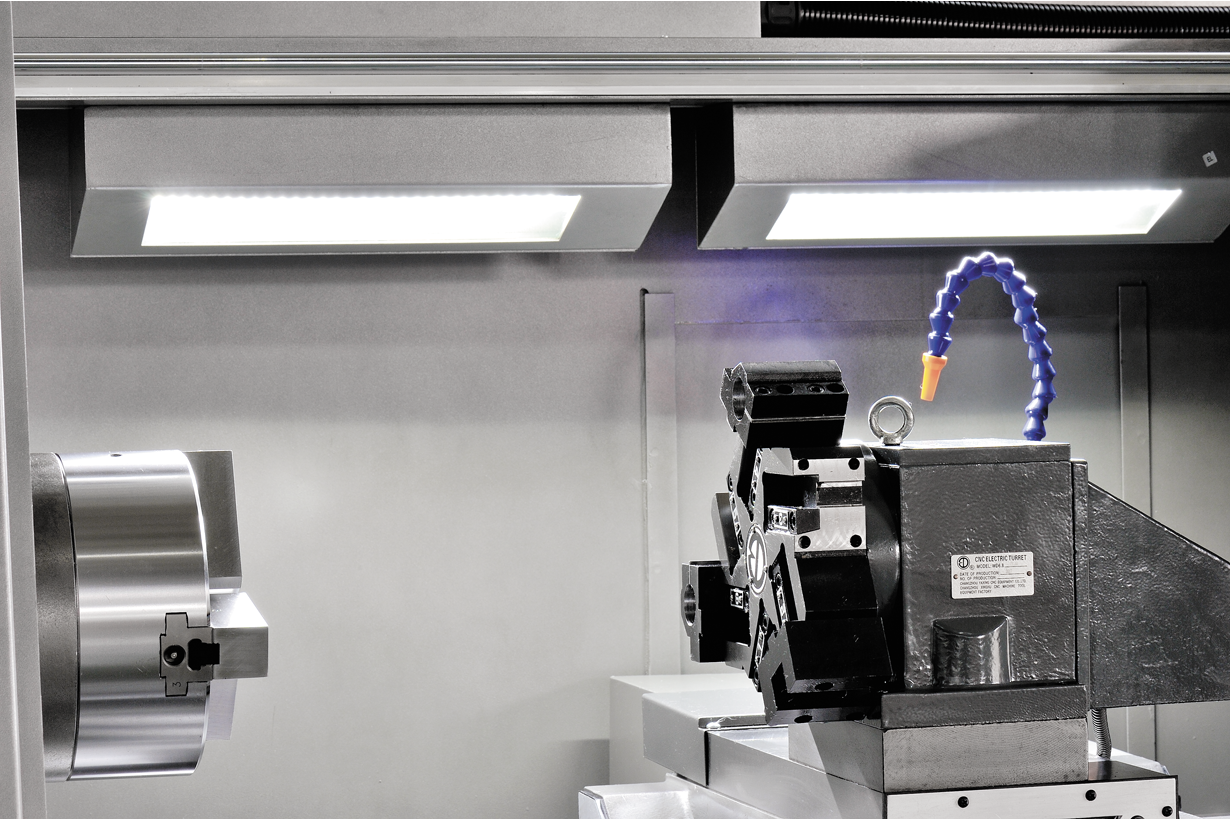

  • 4-х позиционный автоматический резцедержатель
  • Задняя бабка
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Электрозамок двери
  • Сигнальный фонарь указания режимов работы
  • Неподвижный люнет
  • Подвижный люнет
  • Центр невращающийся МК-5
  • Центр вращающийся МК-4/МК-5
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Fanuc 0i TF/Siemens 828D
  • Shop Turn для системы с ЧПУ Siemens 828D

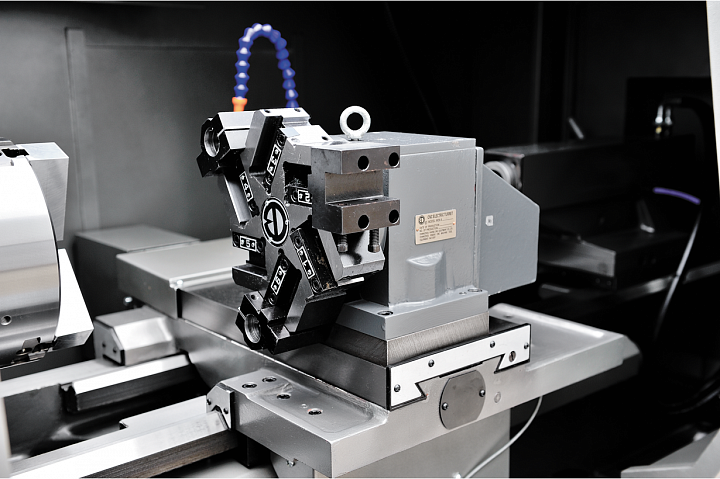

  • 6-8 позиционная револьверная голова
  • Мощность мотора шпинделя 5,5 кВт
  • 3-х кулачковый патрон 8, 10 или 12 дюймов

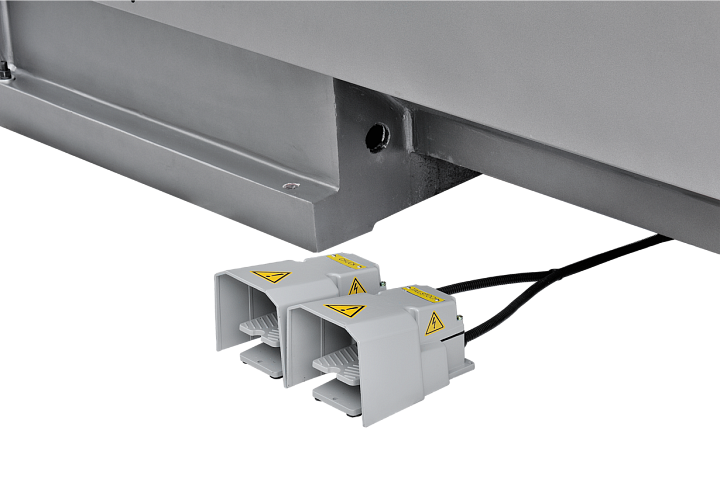

  • 3-х кулачковый гидравлический патрон 8, 10 или 12 дюймов Autogrip (Taiwan)

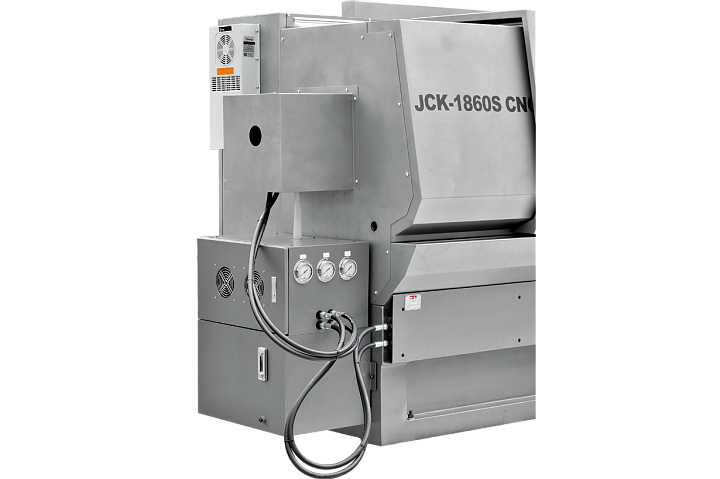

  • Гидравлическая задняя бабка
  • Возможны другие изменения комплектаций по согласованию с клиентом
  • Вытягиватель прутка
  • Стружечный конвейер и тележка для стружки

Особенности:

  • Недорогие мощные и жесткие токарные станки промышленной серии. Расстояние между центрами от 750 до 1500мм. Для обработки обычных металлов и металлов повышенной твердости. Возможность установки гидравлических патронов, гидравлических задних бабок и различных вариантов резцедержек. Большое проходное отверстие в шпинделе.
  • Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.

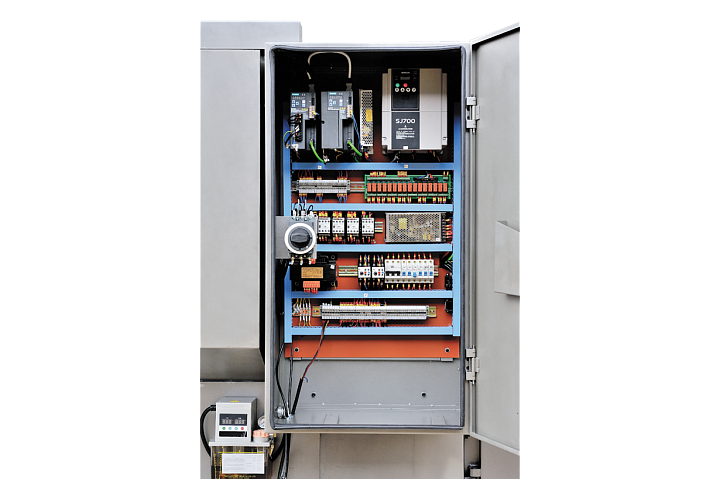

  • Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
  • Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
