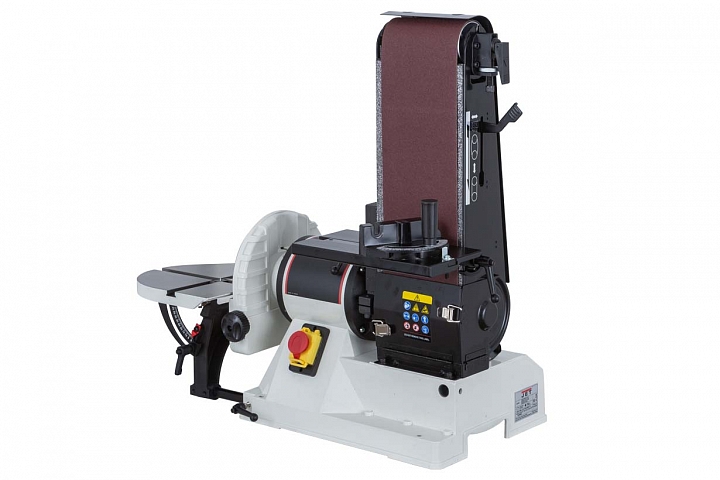

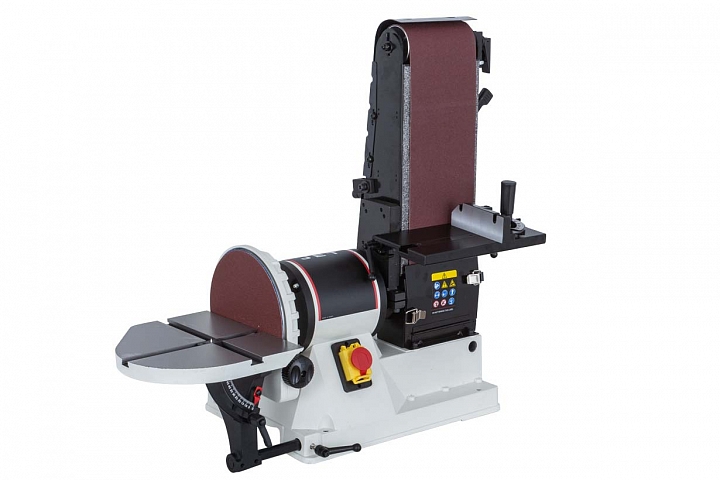

JET JSG-96 Тарельчато-ленточный шлифовальный станок
Описание
ОСОБЕННОСТИ:- Корпус шлифовальной части из алюминиевого литья

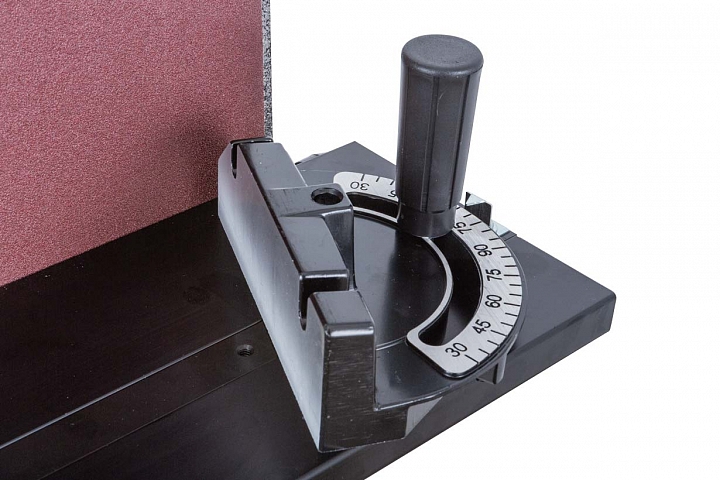

- Подвижный угловой упор с направляющей вдоль Т-образного паза
- Устройство для шлифования по кругу
- Крепление абразивных кругов на «липучке»
- Рабочий стол из чугунного литья
- Регулировка угла наклона рабочего стола
- Два перпендикулярных Т-образных паза для установки упора
- Рабочий стол из чугунного литья
- Регулировка угла установки ленточно-шлифовального узла
- Регулировка угла наклона рабочего стола
- Т-образный паз для установки упора

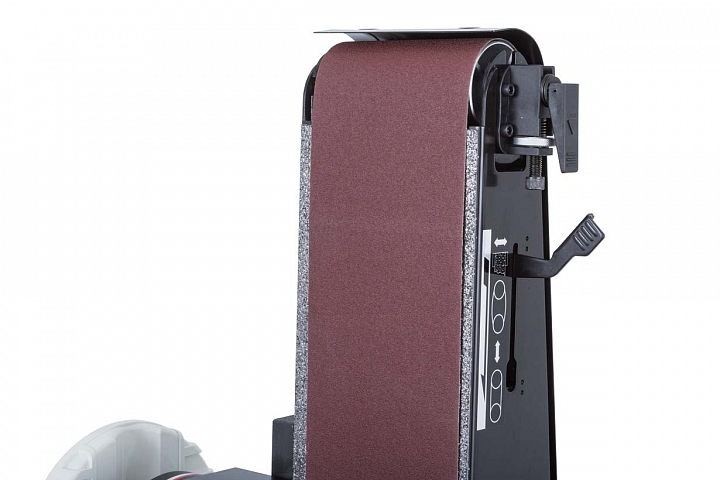

- Рычаг быстрого натяжения и ослабления шлифовальной ленты
- Графитовая подложка шлифовальной ленты

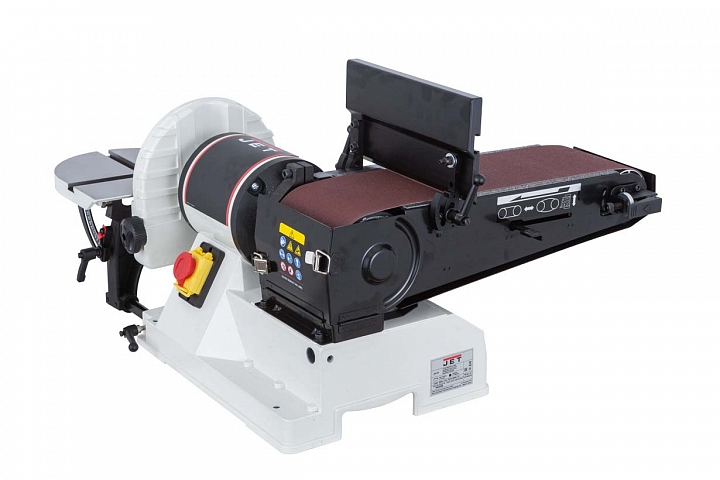

Jet JSG-96 – компактный и мощный профессиональный станок, позволяющий выполнять широкий спектр задач по шлифованию в производственных цехах и столярных мастерских.

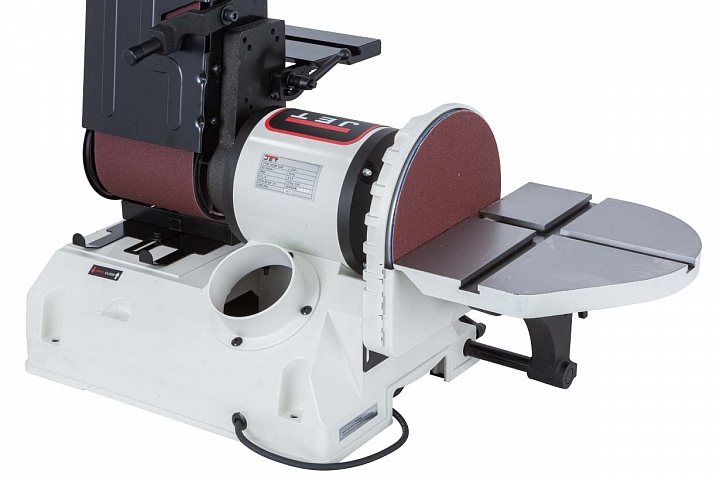

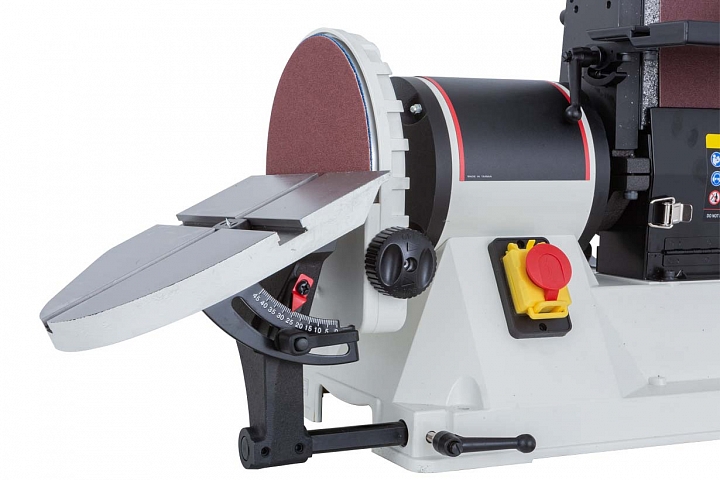

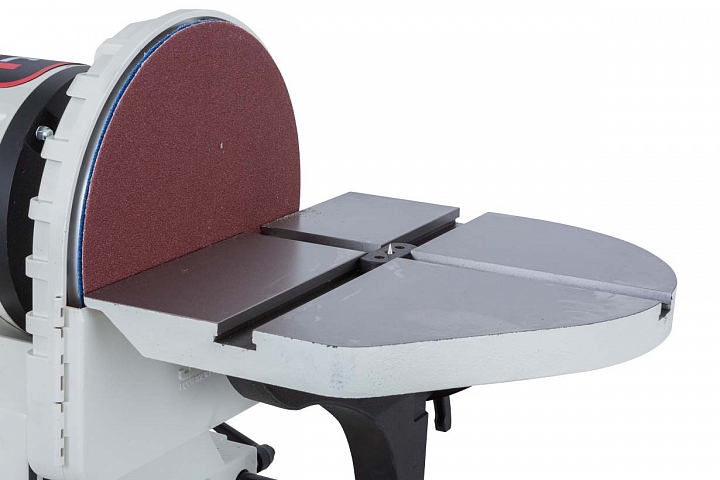

Тарельчато-шлифовальный узел состоит из алюминиевого диска с креплением абразивных листов на «липучке» и чугунного рабочего стола. В его поверхности предусмотрено два перпендикулярных Т-образных паза для работы с угловым упором или устройством для шлифования по кругу. Стол имеет механизм точной регулировки по углу наклона с транспортирной шкалой.

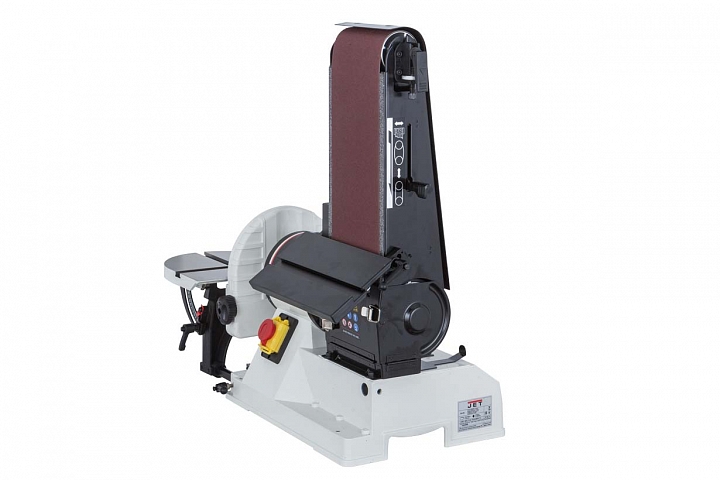

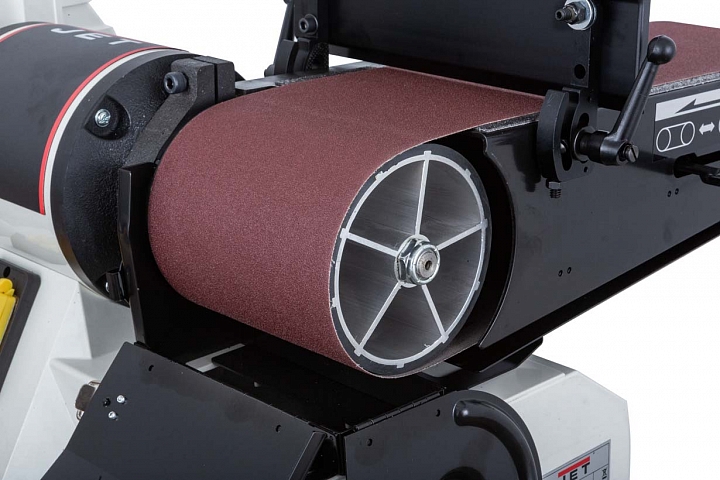

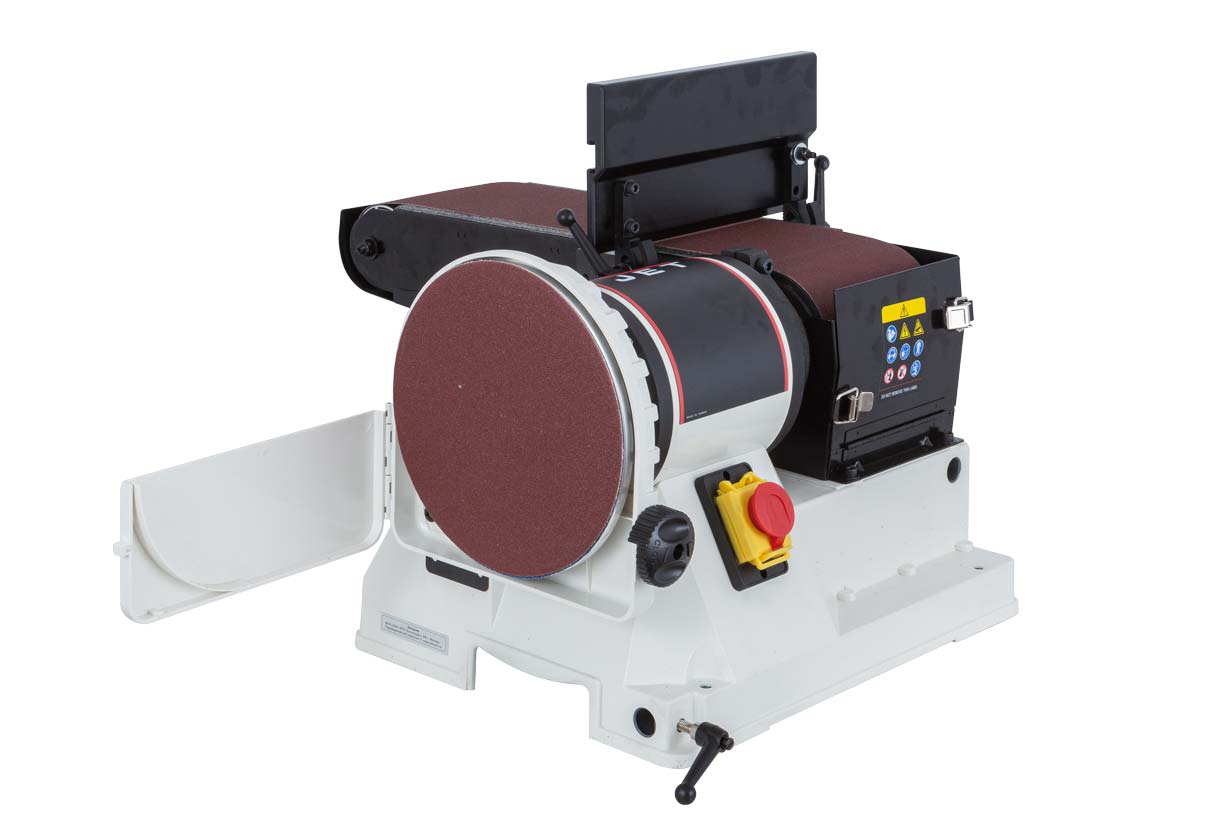

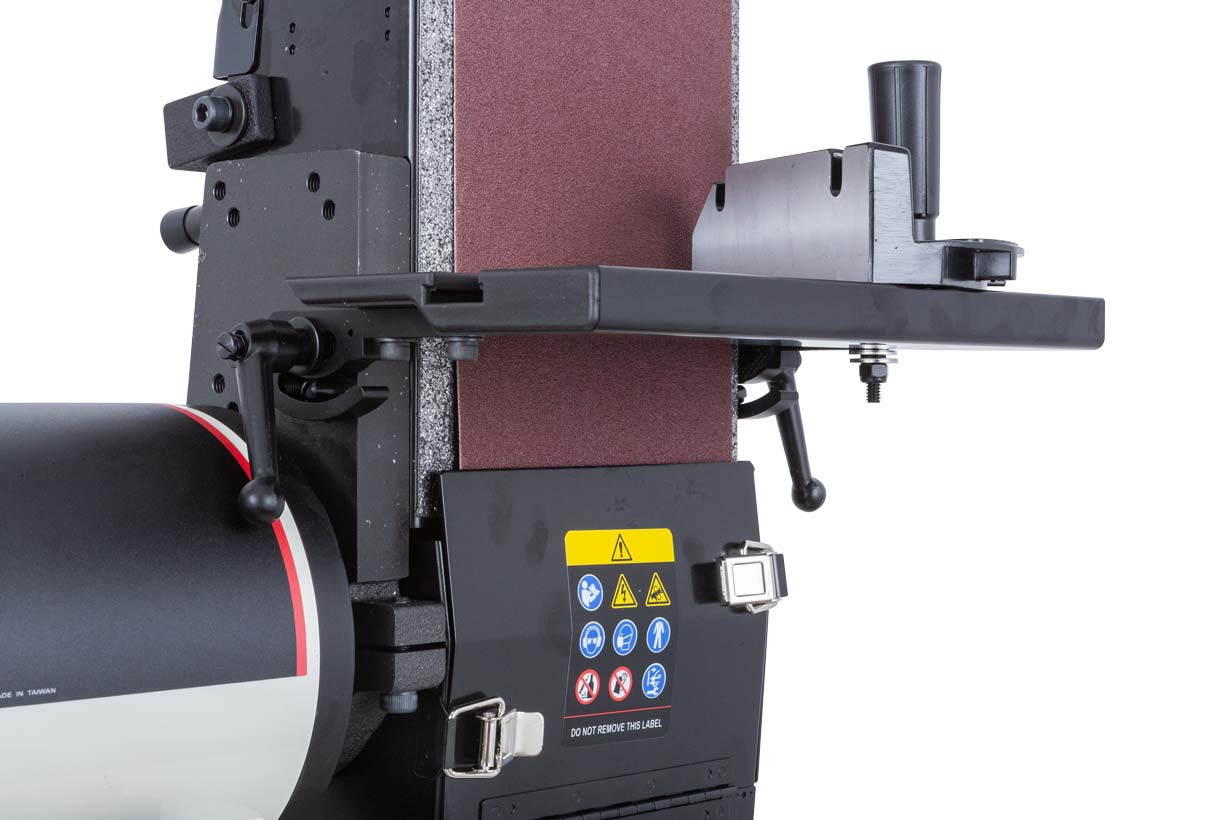

Ленточно-шлифовальный узел обеспечивает быстрый съём материала и удобен при работе с длинными заготовками. Для лёгкого скольжения ленты и минимизации нагрева от трения использована сменная графитовая подложка. Весь узел можно расположить вертикально, горизонтально или под любым промежуточным углом. Синхронно с узлом наклоняется и столик-упор; чтобы установить его под углом к плоскости ленты, используют отдельный механизм регулировки наклона.
Оба шлифовальных узла подключены к 100-миллиметровому вытяжному патрубку, который обеспечивает эффективный пылеотвод.
Характеристики
| Потребляемая (выходная) мощность двигателя, кВт | 1,0 (0,6) |
| Потребляемая мощность, кВт | 1,0 |
| Напряжение, В | 230 |
| Диаметр шлифовального круга | 230 мм |
| Размеры рабочего стола (ДхШ), мм | 328 х 140 |
| Диаметр вытяжного штуцера, мм | 100 |
| Угол наклона рабочего стола | 0–45° |
| Частота вращения шлифовального круга | 1400 об/мин |
| Скорость движения шлифовальной ленты | 10 м/с |
| Размеры шлифовальной ленты (ШхД) | 150 х 1220 мм |
| Угол наклона шлифовального узла | 0–90° |
| Страна производителя | Тайвань |
| Длина, мм | 390 |
| Ширина, мм | 760 |
| Высота, мм | 700 |
| Масса, кг | 45 |
| Длина в упаковке, см | 63 |
| Ширина в упаковке, см | 42 |
| Высота в упаковке, см | 6,73 |
| Масса в упаковке, кг | 45 |
- Корпус шлифовальной части из алюминиевого литья
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- Устройство для шлифования по кругу
- Крепление абразивных кругов на «липучке»
- Рабочий стол из чугунного литья
- Регулировка угла наклона рабочего стола
- Два перпендикулярных Т-образных паза для установки упора
- Рабочий стол из чугунного литья
- Регулировка угла установки ленточно-шлифовального узла
- Регулировка угла наклона рабочего стола
- Т-образный паз для установки упора
- Рычаг быстрого натяжения и ослабления шлифовальной ленты
- Графитовая подложка шлифовальной ленты
Jet JSG-96 – компактный и мощный профессиональный станок, позволяющий выполнять широкий спектр задач по шлифованию в производственных цехах и столярных мастерских.
Тарельчато-шлифовальный узел состоит из алюминиевого диска с креплением абразивных листов на «липучке» и чугунного рабочего стола. В его поверхности предусмотрено два перпендикулярных Т-образных паза для работы с угловым упором или устройством для шлифования по кругу. Стол имеет механизм точной регулировки по углу наклона с транспортирной шкалой.
Ленточно-шлифовальный узел обеспечивает быстрый съём материала и удобен при работе с длинными заготовками. Для лёгкого скольжения ленты и минимизации нагрева от трения использована сменная графитовая подложка. Весь узел можно расположить вертикально, горизонтально или под любым промежуточным углом. Синхронно с узлом наклоняется и столик-упор; чтобы установить его под углом к плоскости ленты, используют отдельный механизм регулировки наклона.
Оба шлифовальных узла подключены к 100-миллиметровому вытяжному патрубку, который обеспечивает эффективный пылеотвод.
Комплектация
- Шлифовальная лента
- Шлифовальный круг
- Самоклеящийся диск для монтажа шлифовальных кругов
- Угловой упор
- Упор для горизонтальных работ
- Устройство для шлифования по кругу
