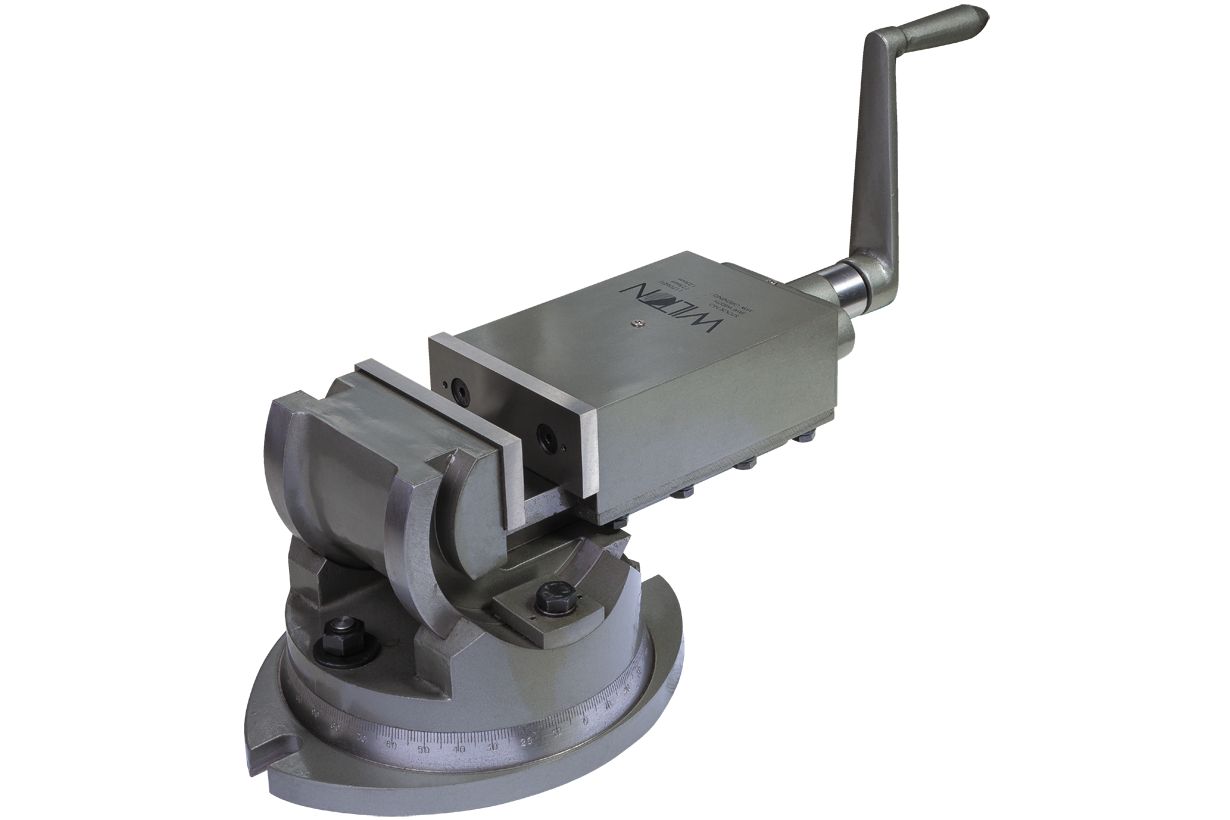

AMV/SP-125 Станочные двухосевые прецизионные тиски 127 мм
Описание

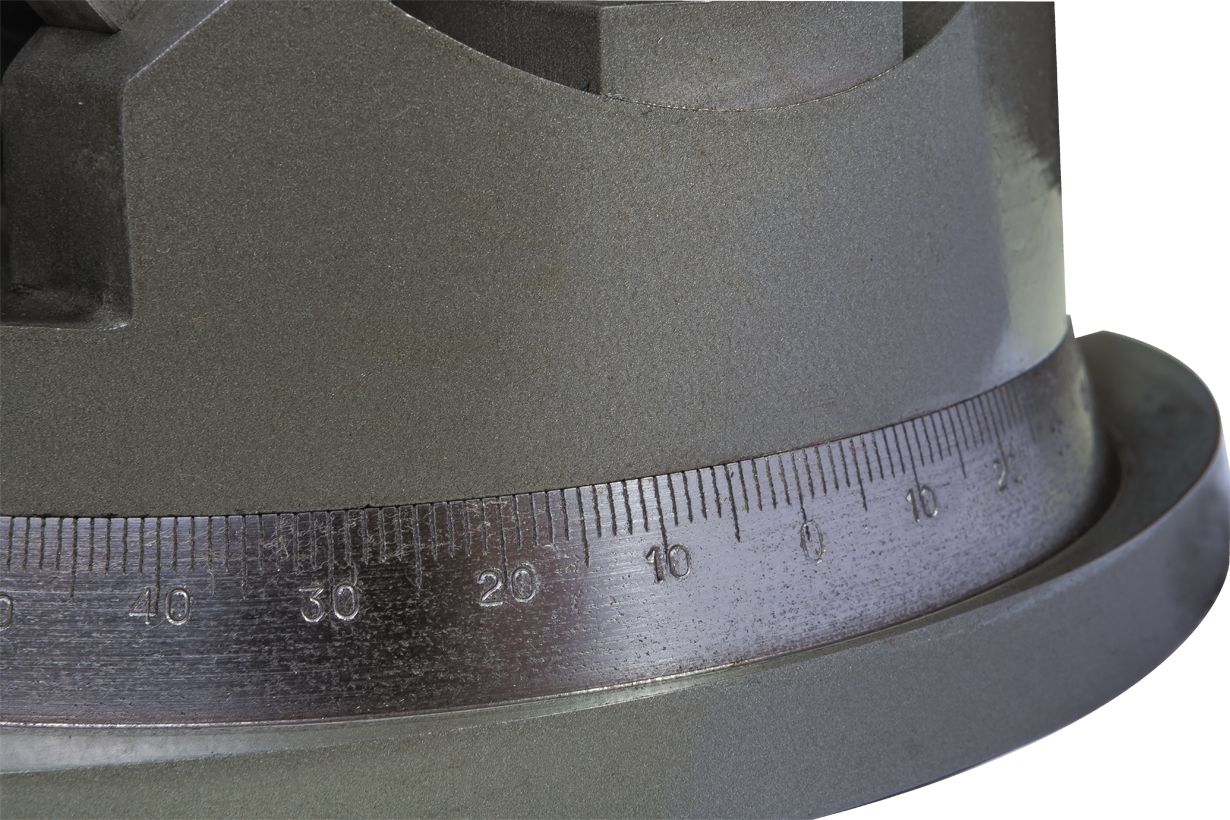

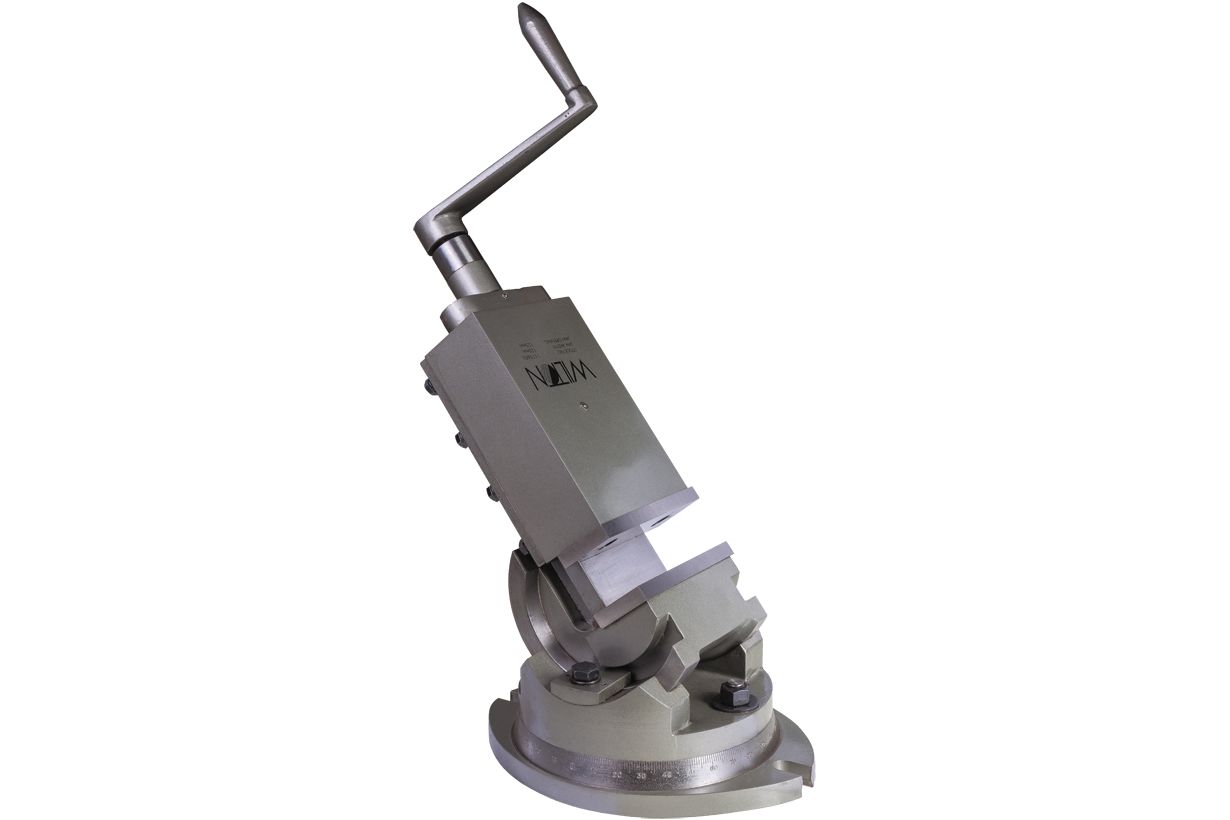

Двухосевые станочные тиски этой модели представляют собой универсальный элемент оснастки, применяемой для выполнения высокоточных фрезерных и сверлильных работ на станочном оборудовании, когда заготовка требует обработки под углом до 45°. Кроме того, полностью градуированное поворотное основание на 360° позволяет установить тиски под любым углом вдоль вертикальной оси.

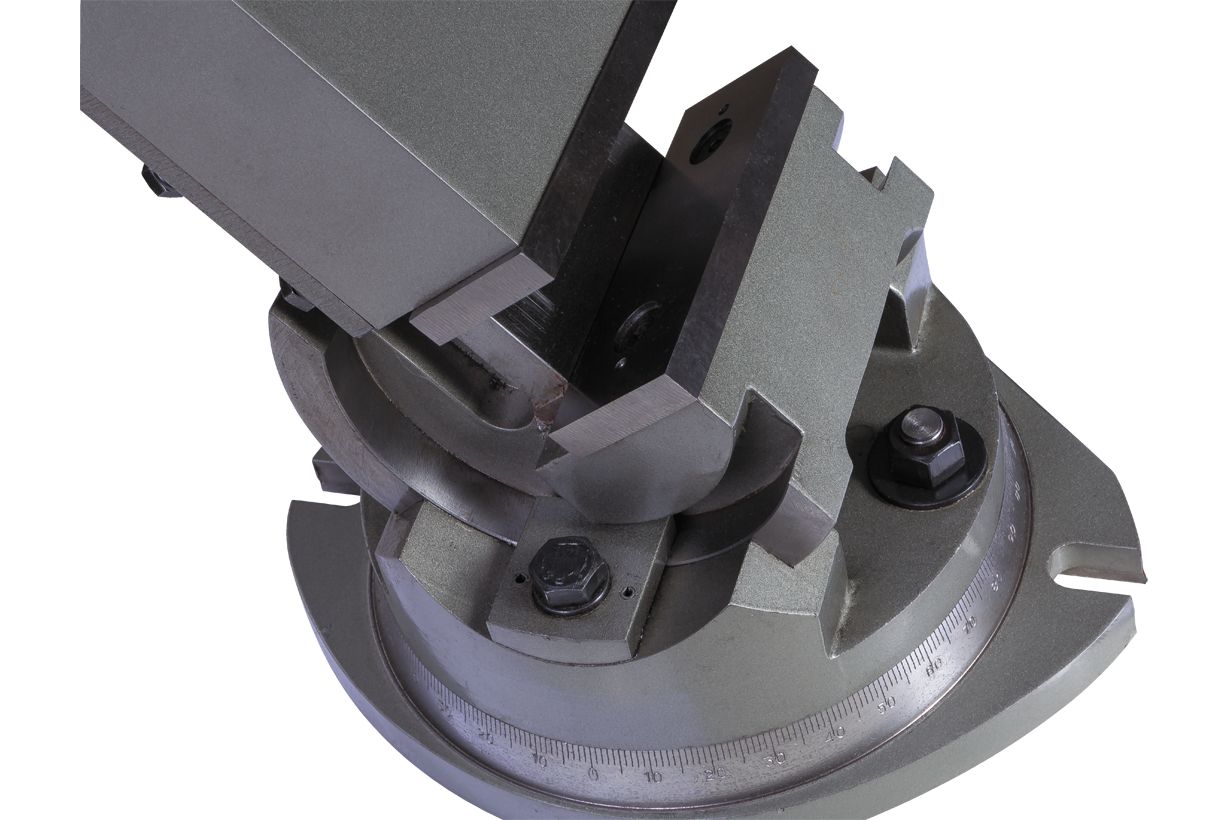

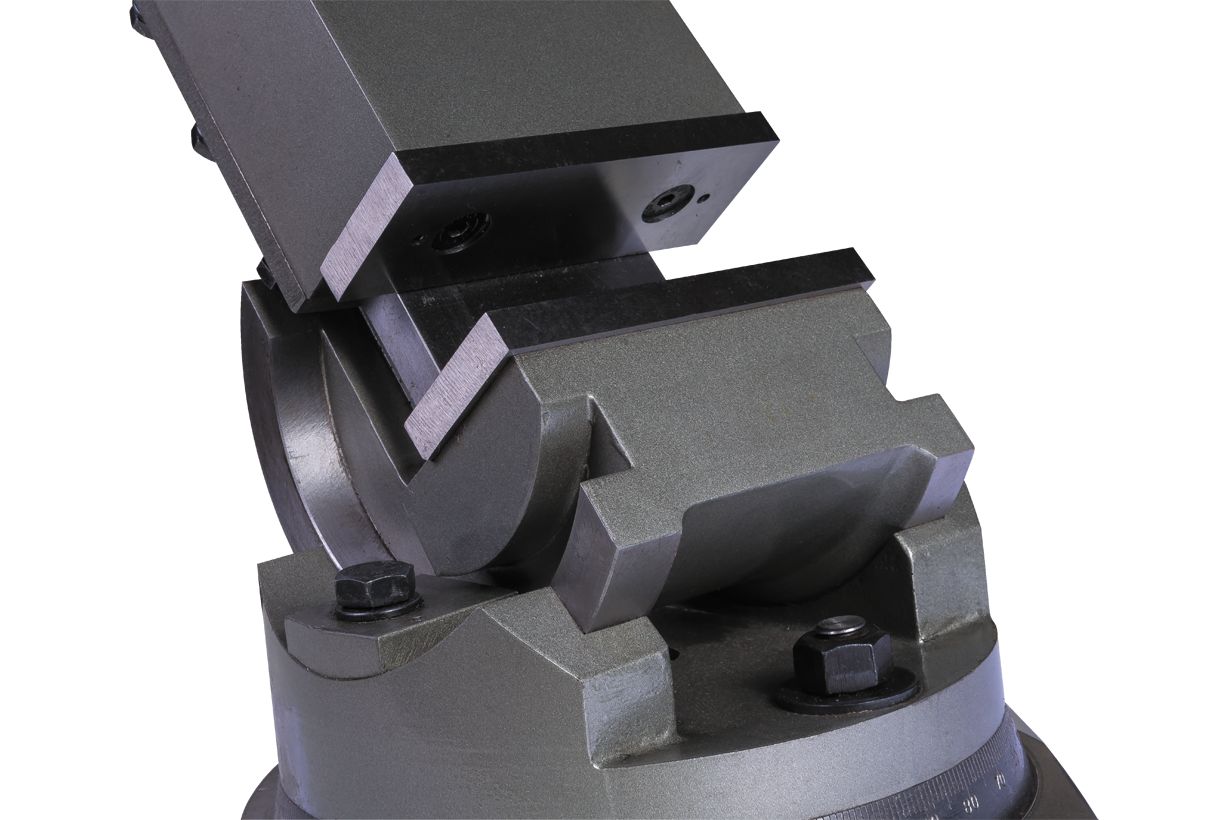

Тиски изготавливаются из мелкозернистого высокопрочного закаленного литейного чугуна, имеют поворотные и наклонные конструктивные элементы, обеспечивающие позиционирование заготовки в двух плоскостях, повышая точность последующей обработки.

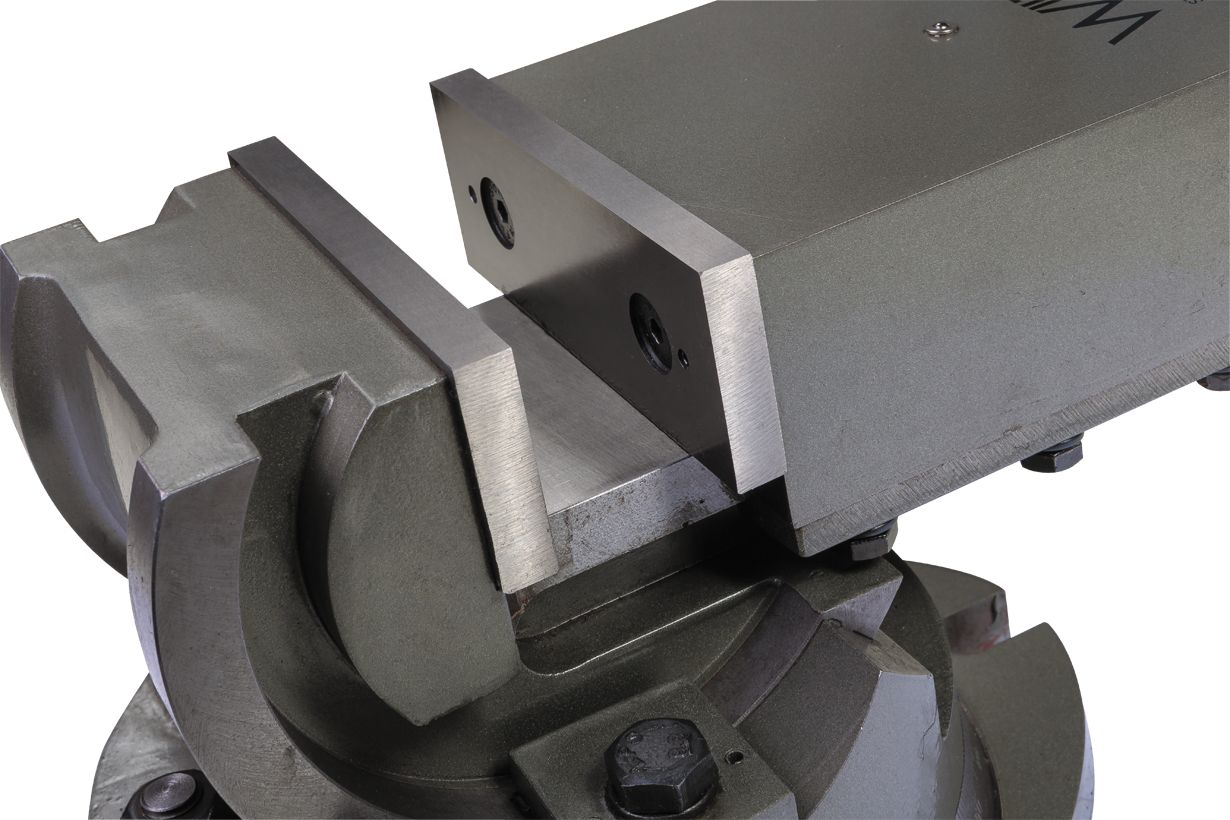

Оснастка имеет прочное основание, снабженное специальными пазами для закрепления к поверхности рабочего стола станка. Вес конструкции составляет 29 кг. Приспособление обеспечивает широкую зону прижима, создаваемую прижимными губками из закаленной и отшлифованной стали, ширина которых составляет 125 мм, а высота 45 мм. Тиски этой модели имеют рабочий ход 125 мм. Эргономичная цельностальная рукоятка позволяет работать без напряжения.
Особенности:- Изготовлены из мелкозернистого высокопрочного закаленного литейного чугуна
- Большая зона контакта прижимных элементов
- Опорная поверхность имеет паз и прорези для фиксации на столе станка
- Плоскостность опорной поверхности в пределах 0,03 мм (30 мкм)

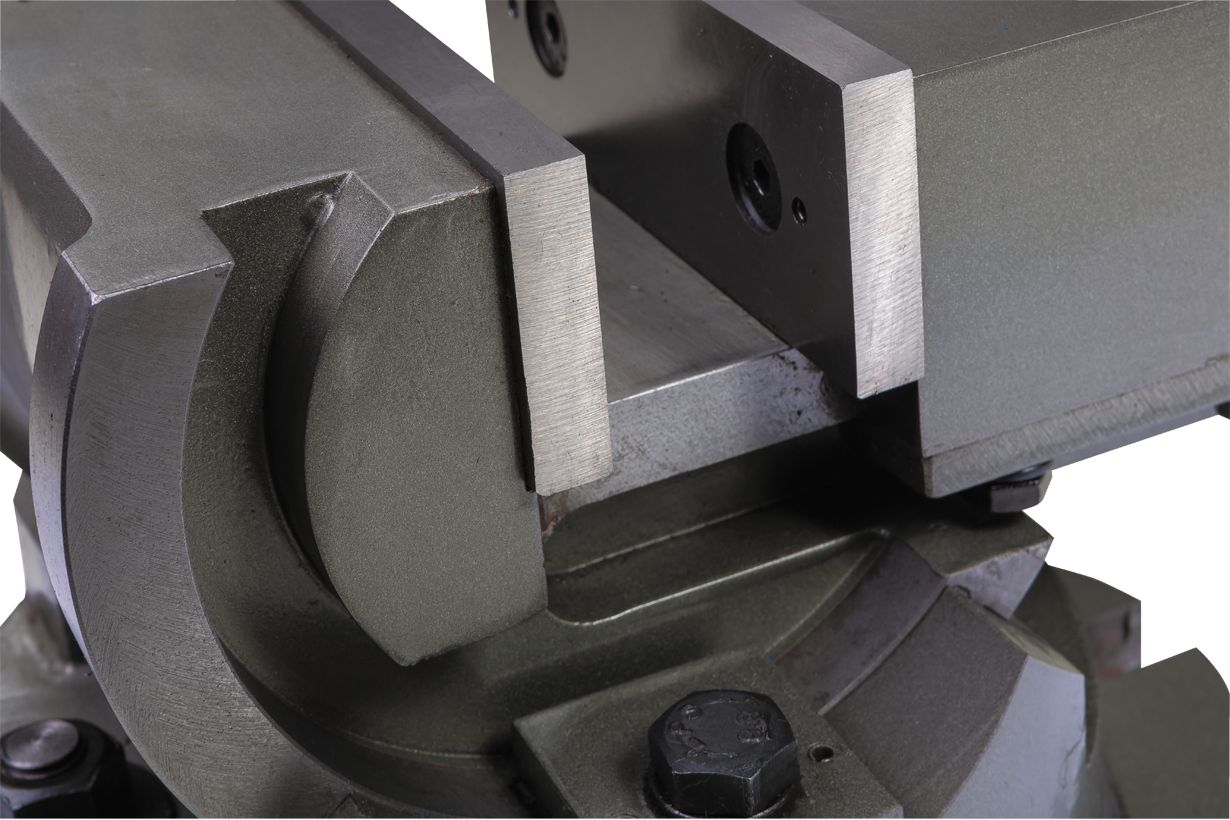

- Закаленные (52..58 HRC) и отшлифованные губки из инструментальной стали с // 0,03 мм (30 мкм)
Характеристики
| Ширина губок, мм | 125 |
| Глубина захвата, мм | 45 |
| Макс. раскрытие, мм | 125 |
| J, мм | 211 |
| K, мм | 183 |
| M, мм | 137 |
| N, мм | 622 |
| O, мм | 122 |
| P, мм | 276 |
| Q, мм | 119 |
| R, мм | 148 |
| S, мм | 9 |
| T, мм | 74 |
| U, мм | 16 |
| V, мм | 17 |
| W, мм | ¼*20 BSW |
| Снят с производства | Y |
| Масса, кг | 29,0 |
| Длина в упаковке, см | 45 |
| Ширина в упаковке, см | 25 |
| Высота в упаковке, см | 21 |
| Масса в упаковке, кг | 30,5 |
Двухосевые станочные тиски этой модели представляют собой универсальный элемент оснастки, применяемой для выполнения высокоточных фрезерных и сверлильных работ на станочном оборудовании, когда заготовка требует обработки под углом до 45°. Кроме того, полностью градуированное поворотное основание на 360° позволяет установить тиски под любым углом вдоль вертикальной оси.
Тиски изготавливаются из мелкозернистого высокопрочного закаленного литейного чугуна, имеют поворотные и наклонные конструктивные элементы, обеспечивающие позиционирование заготовки в двух плоскостях, повышая точность последующей обработки.
Оснастка имеет прочное основание, снабженное специальными пазами для закрепления к поверхности рабочего стола станка. Вес конструкции составляет 29 кг. Приспособление обеспечивает широкую зону прижима, создаваемую прижимными губками из закаленной и отшлифованной стали, ширина которых составляет 125 мм, а высота 45 мм. Тиски этой модели имеют рабочий ход 125 мм. Эргономичная цельностальная рукоятка позволяет работать без напряжения.
Особенности:- Изготовлены из мелкозернистого высокопрочного закаленного литейного чугуна
- Большая зона контакта прижимных элементов
- Опорная поверхность имеет паз и прорези для фиксации на столе станка
- Плоскостность опорной поверхности в пределах 0,03 мм (30 мкм)
- Закаленные (52..58 HRC) и отшлифованные губки из инструментальной стали с // 0,03 мм (30 мкм)
