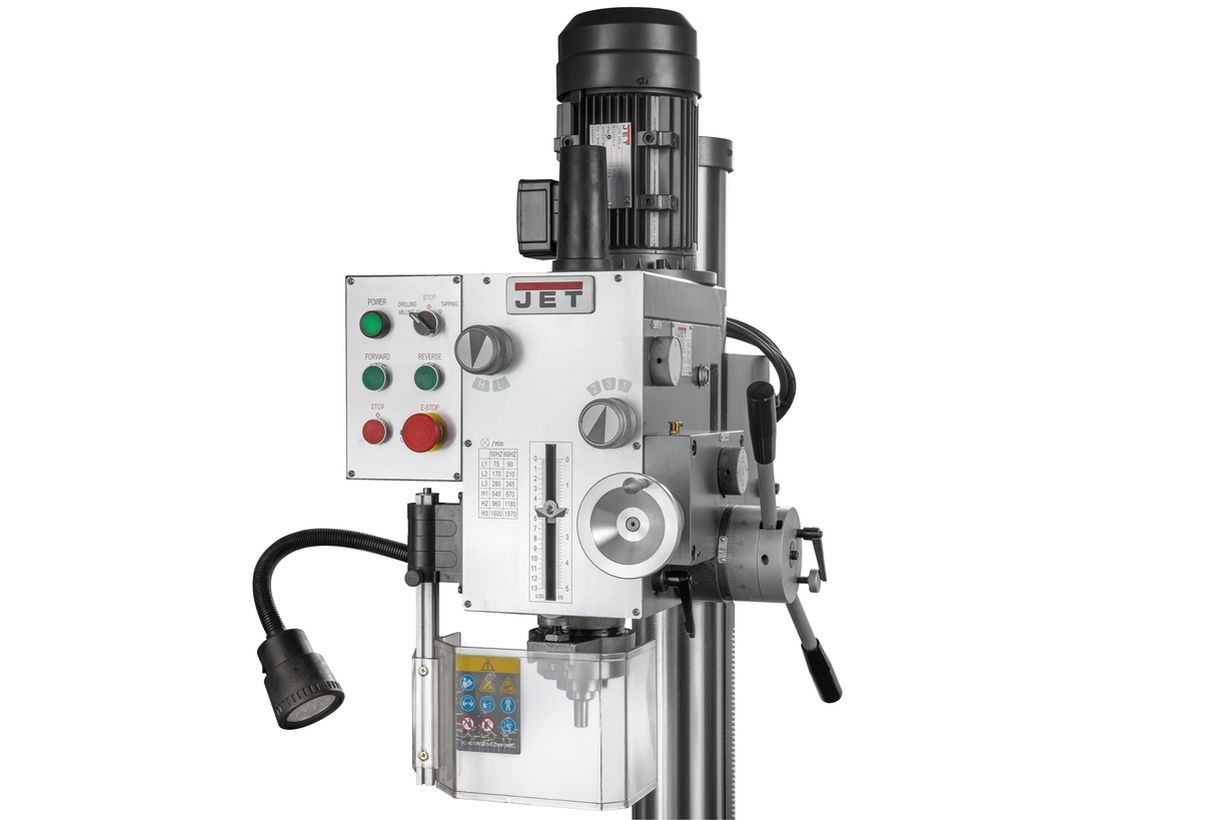

JET JGHD-32PF Редукторный сверлильный станок с автоматической подачей пиноли шпинделя

Есть в Демозале СПБ
Есть в наличии
Артикул: 50000860T
Цена по запросу
Описание Характеристики Комплектация Видео Инструкции Отзывы 0

Описание

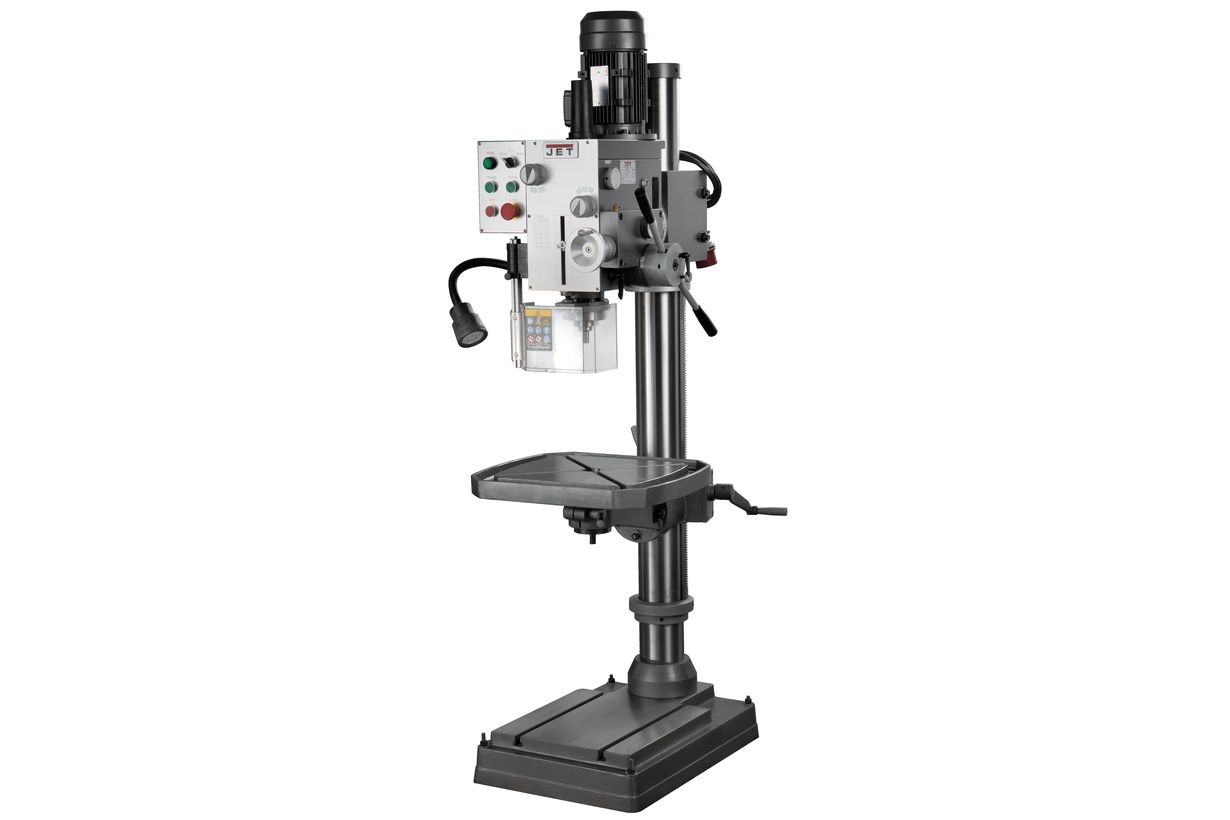

Редукторный вертикально-сверлильный станок JGHD-32PF с максимальным диаметром сверления по стали 32мм и по чугуну до 40мм, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. При условии дополнительной установки крестовых тисков с продольным и поперечным ходом, наличие шомпола на сверлильном станке позволяет проводить мелкие фрезерные операции.

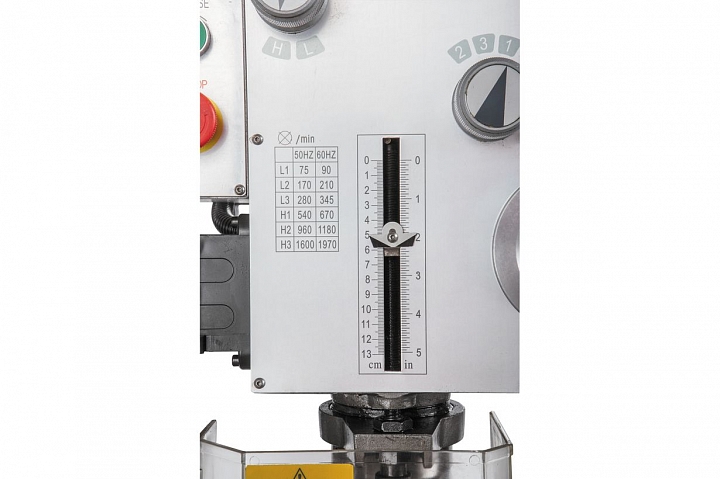

Редуктор шести ступенчатой коробки скоростей с частотами вращения шпинделя 75, 170, 280, 540, 960,1600 об/мин и автоматическая подача пиноли шпинделя со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

JGHD-32PF оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.

Исполнение и технические характеристики станка позволяют его эксплуатацию в ремонтных мастерских на кораблях и судах с возможностью работы в портах с питанием электрической сети 400В 60Гц. В этом случае частота вращения шпинделя увеличивается на 20%. Гарантийный срок эксплуатации при таких режимах полностью сохраняется, при соблюдении инструкций и правил эксплуатации.

Характеристики

Максимальный диаметр сверления, мм Ø 32
Максимальный диаметр нарезаемой резьбы, мм М12
Конус шпинделя MT4
Расстояние от шпинделя до стойки, мм 297,5
Расстояние шпиндель-стол, мм 715
Расстояние шпиндель-основание, мм 1180
Диапазон поворота вертикальной головы (вправо/влево) ±90°

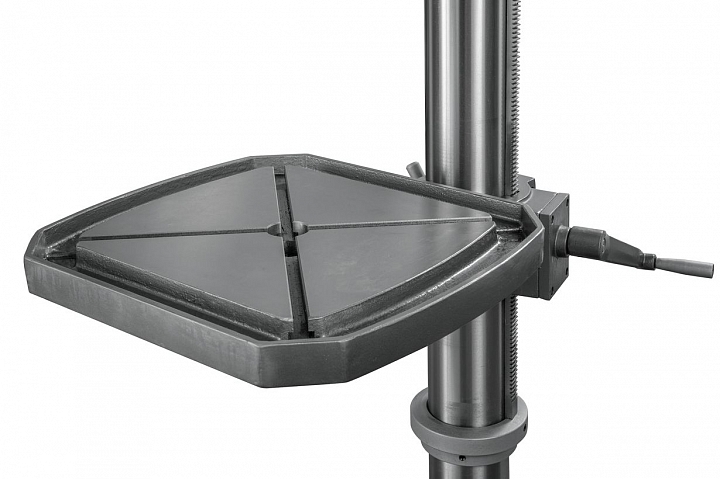

Размер стола по оси X и Y, мм 500 x 460
Ширина Т-образного паза стола (расположение крестом), мм (2) 14х25

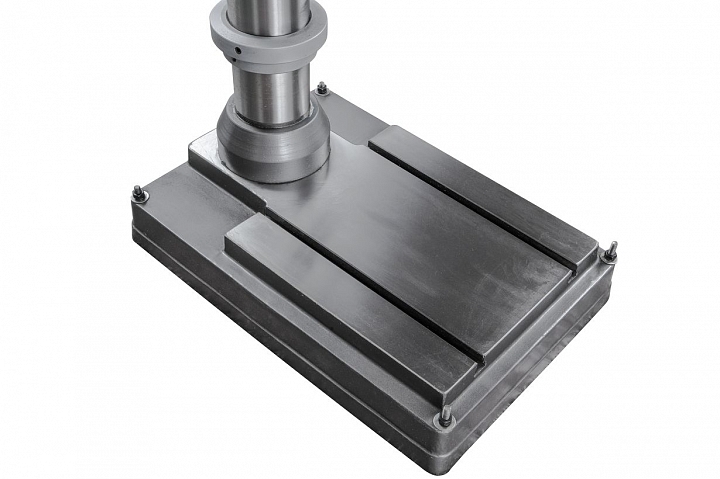

Размер основания, мм 650 x 450
Ширина Т-образного паза основания, мм (2) 14х25
Расстояние между Т-образными пазами, мм 230
Диаметр колонны, мм Ø115
Поворот шпиндельной бабки (влево, вправо), град 90
Количество автоматических подач по оси Z, шт 3

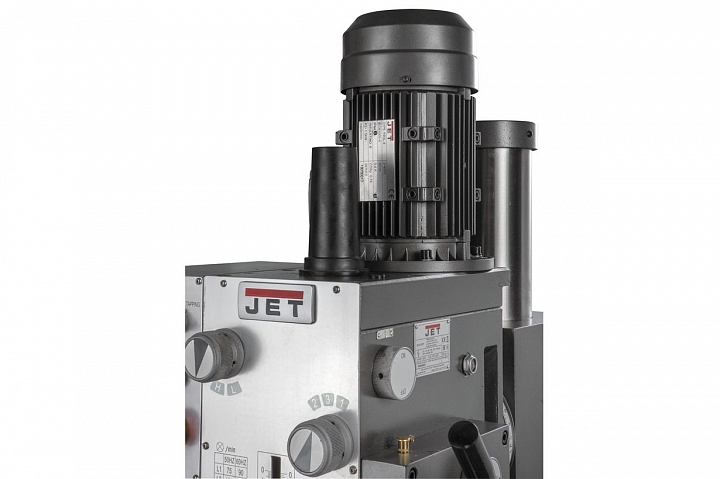

Мощность двигателя, кВт 1,5
Частота вращения шпинделя, об/мин 75/170/280/540/960/1600
Автоматическая подача пиноли, мм/об 0,1 / 0,18 / 0,26
Наличие в Демозале Санкт-Петербург, ул.Софийская д.14 (Демозал JET)
Тип станка Металл
Напряжение, В 400
Устройтво подачи СОЖ нет
Автоподача есть
Автореверс нет
Масса, кг 335
Длина в упаковке, см 73
Ширина в упаковке, см 76
Высота в упаковке, см 188,5
Масса в упаковке, кг 365

Редукторный вертикально-сверлильный станок JGHD-32PF с максимальным диаметром сверления по стали 32мм и по чугуну до 40мм, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. При условии дополнительной установки крестовых тисков с продольным и поперечным ходом, наличие шомпола на сверлильном станке позволяет проводить мелкие фрезерные операции.

Редуктор шести ступенчатой коробки скоростей с частотами вращения шпинделя 75, 170, 280, 540, 960,1600 об/мин и автоматическая подача пиноли шпинделя со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

JGHD-32PF оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.

Исполнение и технические характеристики станка позволяют его эксплуатацию в ремонтных мастерских на кораблях и судах с возможностью работы в портах с питанием электрической сети 400В 60Гц. В этом случае частота вращения шпинделя увеличивается на 20%. Гарантийный срок эксплуатации при таких режимах полностью сохраняется, при соблюдении инструкций и правил эксплуатации.

Комплектация

  • Шомпол М16 – 1шт.
  • Переходная втулка MT4/3 – 1шт.
  • Дорн МT4/В16 – 1шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
  • Клин-выколотка – 2шт.
  • Рожковые ключи 22-24 и 17-19 – 2шт.
  • Набор шестигранных ключей
  • Масленка
  • Инструкция по эксплуатации
