JET JMD-15 Фрезерно-сверлильный станок
Снят с производства
Описание
Особенности:
- станок рассчитан на длительную непрерывную работу;
- мощный асинхронный электродвигатель;
- ременная передача;
- левое и правое вращение шпинделя;
- чугунная станина и мощная литая стойка;
- функция поворота головы на 360 0;
- возможность точной регулировки глубины сверления;
- опора шпинделя оборудована коническими роликовыми подшипниками;
- крестовый стол оснащен клиновидными планками.
Сверлильно-фрезерный станок JMD-15 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-15 является наличие механизма поворота фрезерной головки на 360 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 90 мм. Станок обеспечивает нормальную работу с режущими инструментами, диаметр которых составляет при сверлении до 25 мм, при фрезеровании торцевой фрезой до 63 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Вылет шпинделя составляет 200 мм и имеет механическую регулировку.
Модель оборудована мощным асинхронным электродвигателем - 1,3 кВт, обеспечивающий частоту вращения шпинделя в диапазоне 100-2160 об/мин. Станок оборудован ременным приводом с концевым выключателем, позволяющим устанавливать частоту вращения шпинделя в режиме 12 передач. Двигатель имеет реверсный ход, позволяя осуществлять нарезание резьбы.
Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм.
Вес оборудования в оснащенном состоянии - 170 кг. В комплекте к станку идут торцевая фреза диаметром 63 мм, сверлильный патрон, механические тиски.
Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».
Характеристики
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 25 |
| Максимальный диаметр сверления чугун, мм | 28 |
| Максимальный диаметр торцевой фрезы, мм | 63 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Частота вращения вертикального шпинделя, об/мин | 100 - 2160 |
| Количество скоростей вертикального шпинделя, шт | 12 |
| Ход пиноли шпинделя, мм | 90 |
| Диаметр колонн | 92 |
| Шомпол | М12 |
| Конус вертикального шпинделя | МК-3 |
| Расстояние от вертикального шпинделя до стола, мм | 10 - 380 |
| Расстояние от вертикального шпинделя до стойки, мм | 200 |
| Размер стола по оси X и Y, мм | 585 x 190 |
| Ход стола по оси X и Y, мм | 350 x 152 |
| Ширина Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 4 |
| Тип двигателя | Асинхронный |
| Мощность вертикального двигателя, кВт | 0,75 |
| Частота вращения шпинделя, об/мин | 100 - 2160 |
| Снят с производства | Y |
| Страна производителя | Тайвань |
| Масса, кг | 185 |
| Длина в упаковке, см | 72 |
| Ширина в упаковке, см | 74 |
| Высота в упаковке, см | 110 |
| Масса в упаковке, кг | 197 |
Особенности:
- станок рассчитан на длительную непрерывную работу;
- мощный асинхронный электродвигатель;
- ременная передача;
- левое и правое вращение шпинделя;
- чугунная станина и мощная литая стойка;
- функция поворота головы на 360 0;
- возможность точной регулировки глубины сверления;
- опора шпинделя оборудована коническими роликовыми подшипниками;
- крестовый стол оснащен клиновидными планками.
Сверлильно-фрезерный станок JMD-15 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-15 является наличие механизма поворота фрезерной головки на 360 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 90 мм. Станок обеспечивает нормальную работу с режущими инструментами, диаметр которых составляет при сверлении до 25 мм, при фрезеровании торцевой фрезой до 63 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Вылет шпинделя составляет 200 мм и имеет механическую регулировку.
Модель оборудована мощным асинхронным электродвигателем - 1,3 кВт, обеспечивающий частоту вращения шпинделя в диапазоне 100-2160 об/мин. Станок оборудован ременным приводом с концевым выключателем, позволяющим устанавливать частоту вращения шпинделя в режиме 12 передач. Двигатель имеет реверсный ход, позволяя осуществлять нарезание резьбы.
Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм.
Вес оборудования в оснащенном состоянии - 170 кг. В комплекте к станку идут торцевая фреза диаметром 63 мм, сверлильный патрон, механические тиски.
Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».
Комплектация
- Зажимная тяга M12
- Угловые тиски, ширина губок 85 мм
- Сверлильный патрон 1-13 мм с оправкой
- Торцевая фреза Ø63 мм с оправкой
- Защитный экран с концевым выключателем
Инструкции
Отзывы

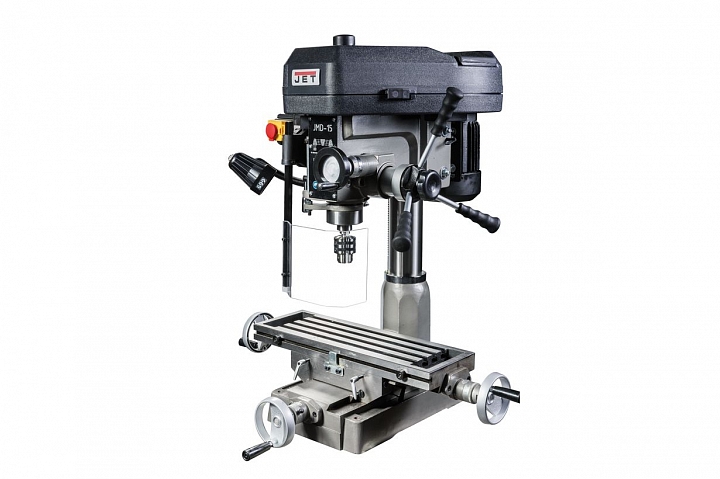

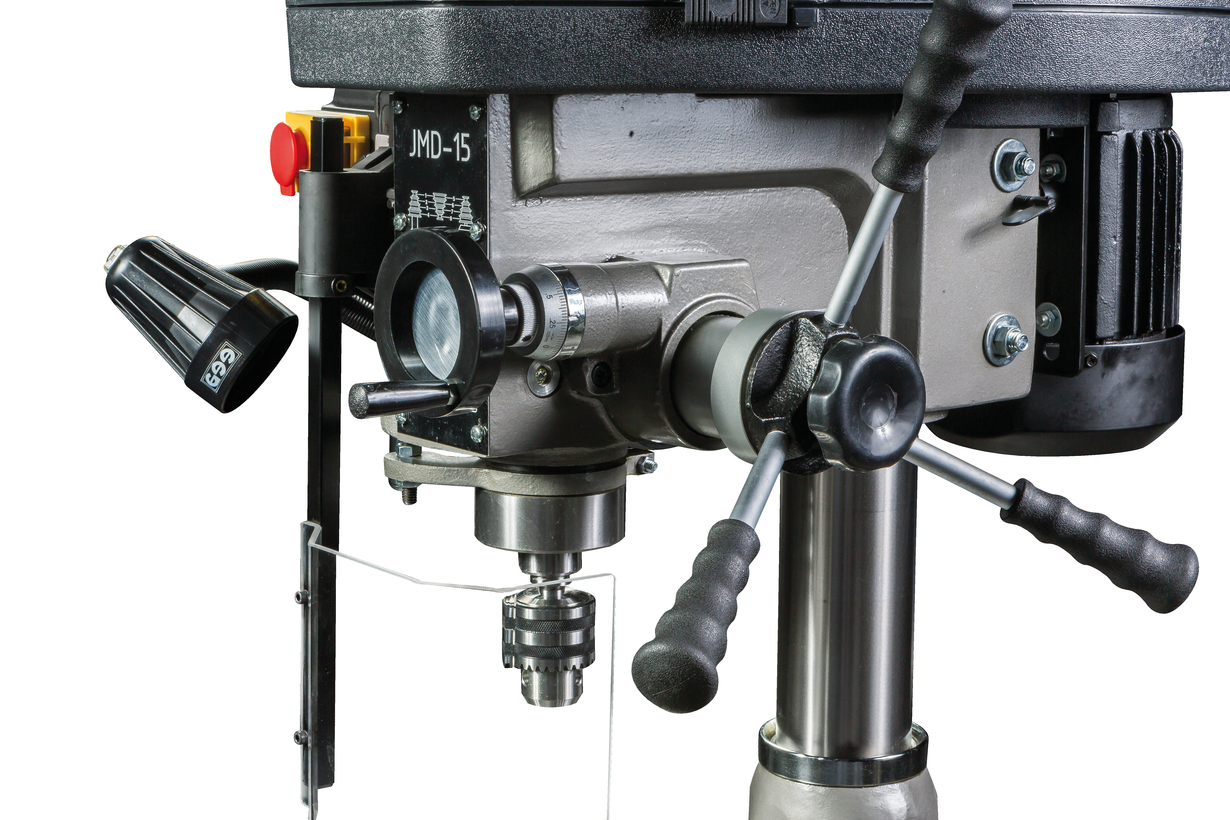

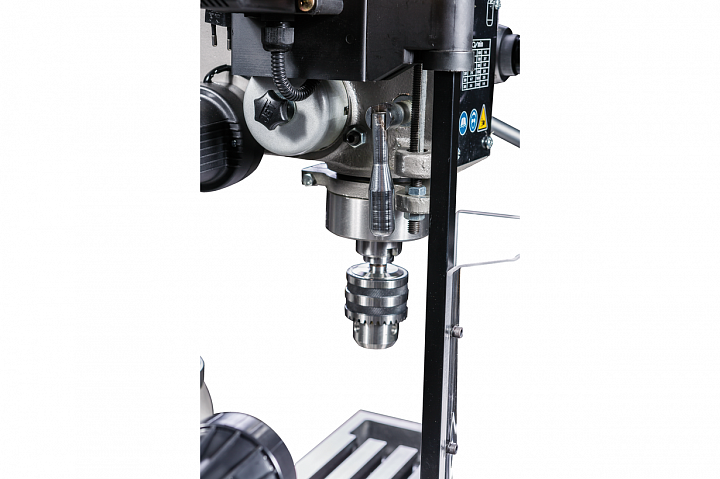

Фотографии станка JET JMD-15
