JET BD-13G Токарный станок по металлу 400В
Описание
Особенности:
- Станок предназначен для мелкосерийного производства
- Увеличенные размеры рабочей зоны
- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении (продольная и поперечная)
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется отдельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации

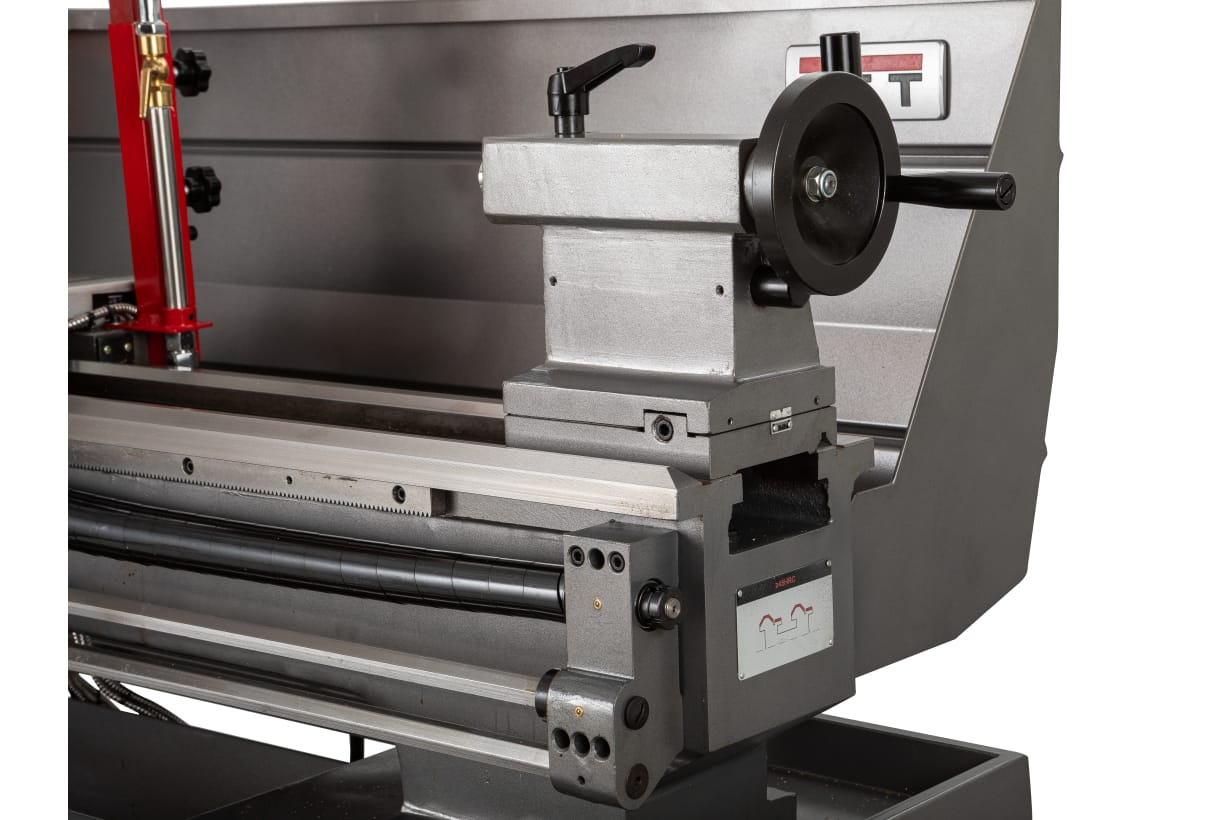

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Ходовой винт и вал подачи

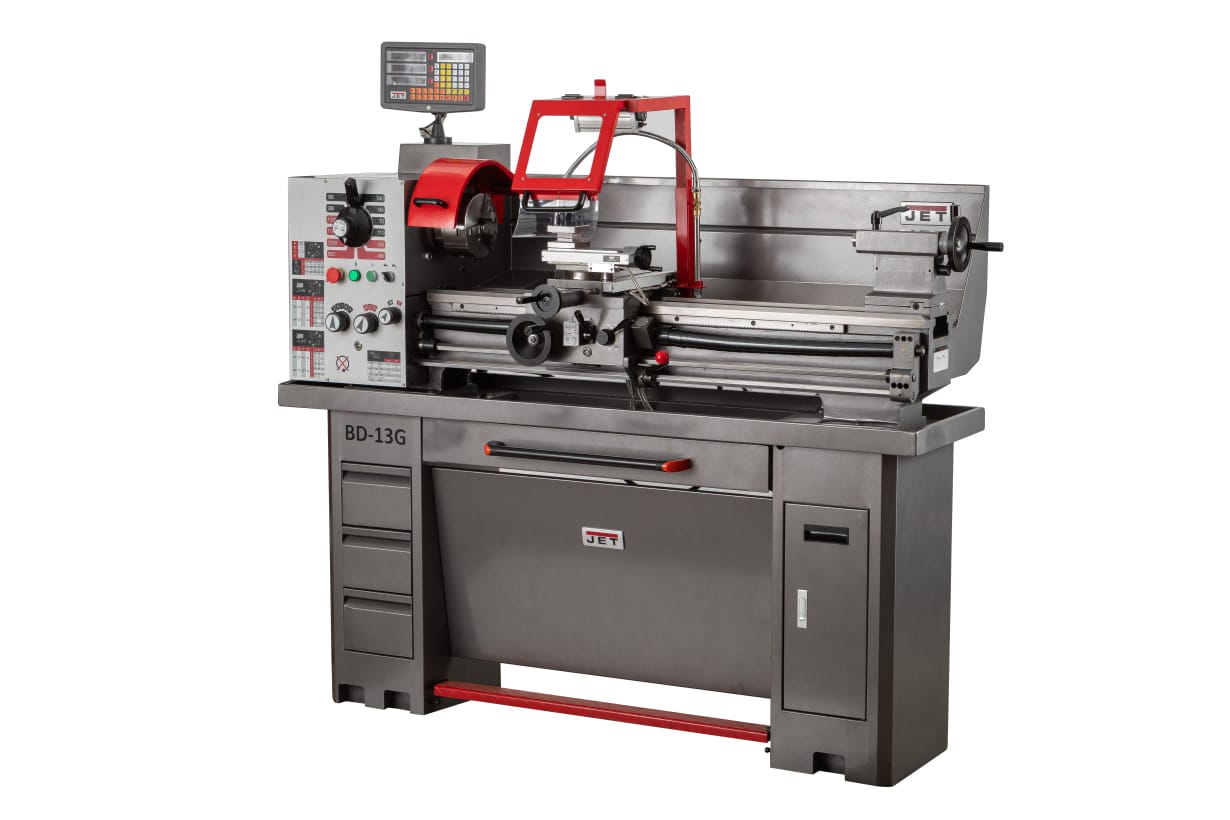

JET BD-13G - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрических и дюймовых резьб. Станок предназначен для профессиональных мастерских, автосервисов, предприятий малого и среднего бизнеса, а также для домашних мастеров, мобильных ремонтных бригад и учебных заведений. Токарный станок модели BD-13G является самым большим и оснащенным из бытовой серии станков JET.

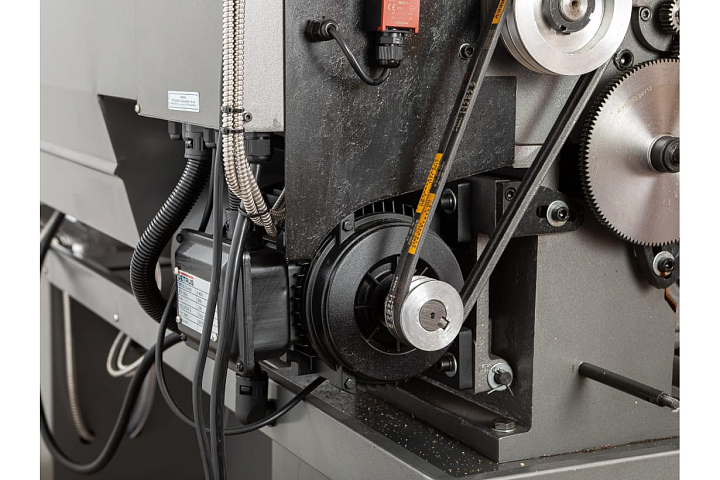

Мощный трехфазный асинхронный двигатель на 1,8 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,015 мм. На станке можно обтачивать детали диаметром до 330 мм над станиной и до 205 мм над суппортом. Максимальная длина обрабатываемой детали – 1 000 мм.

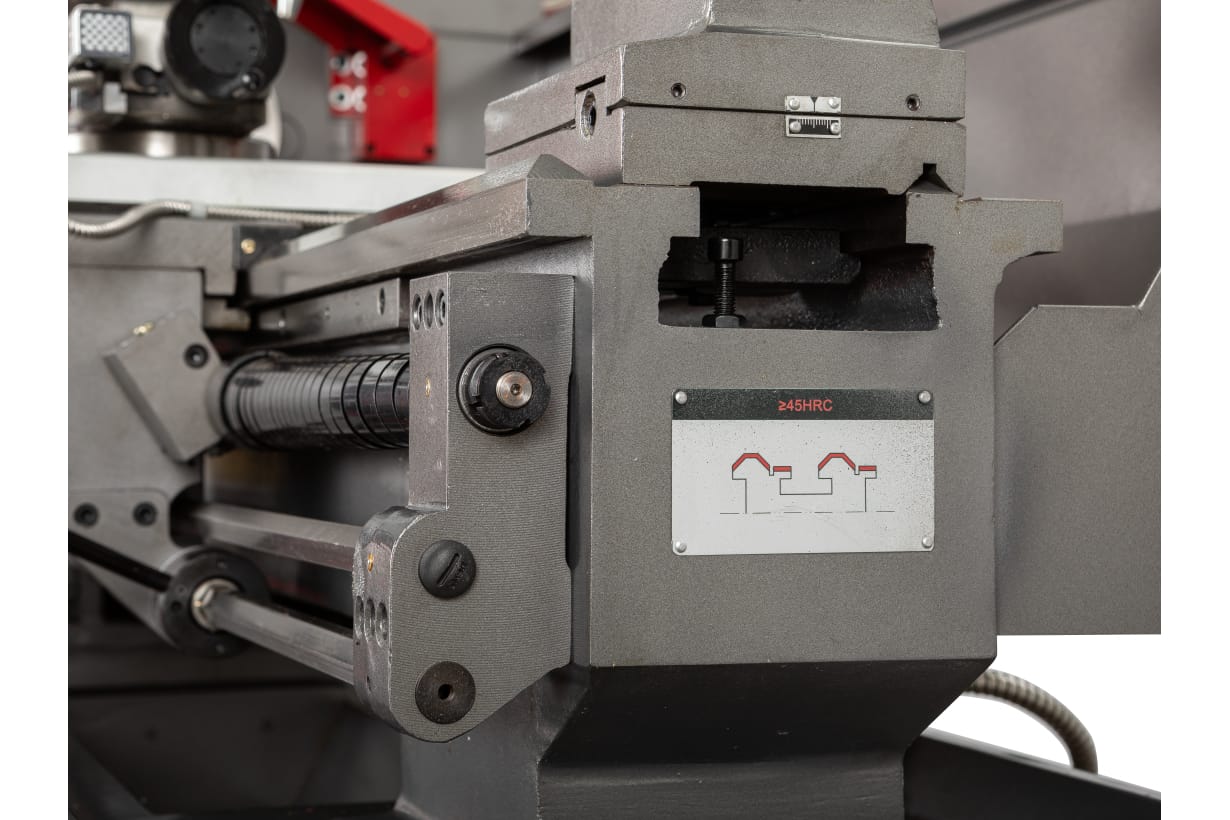

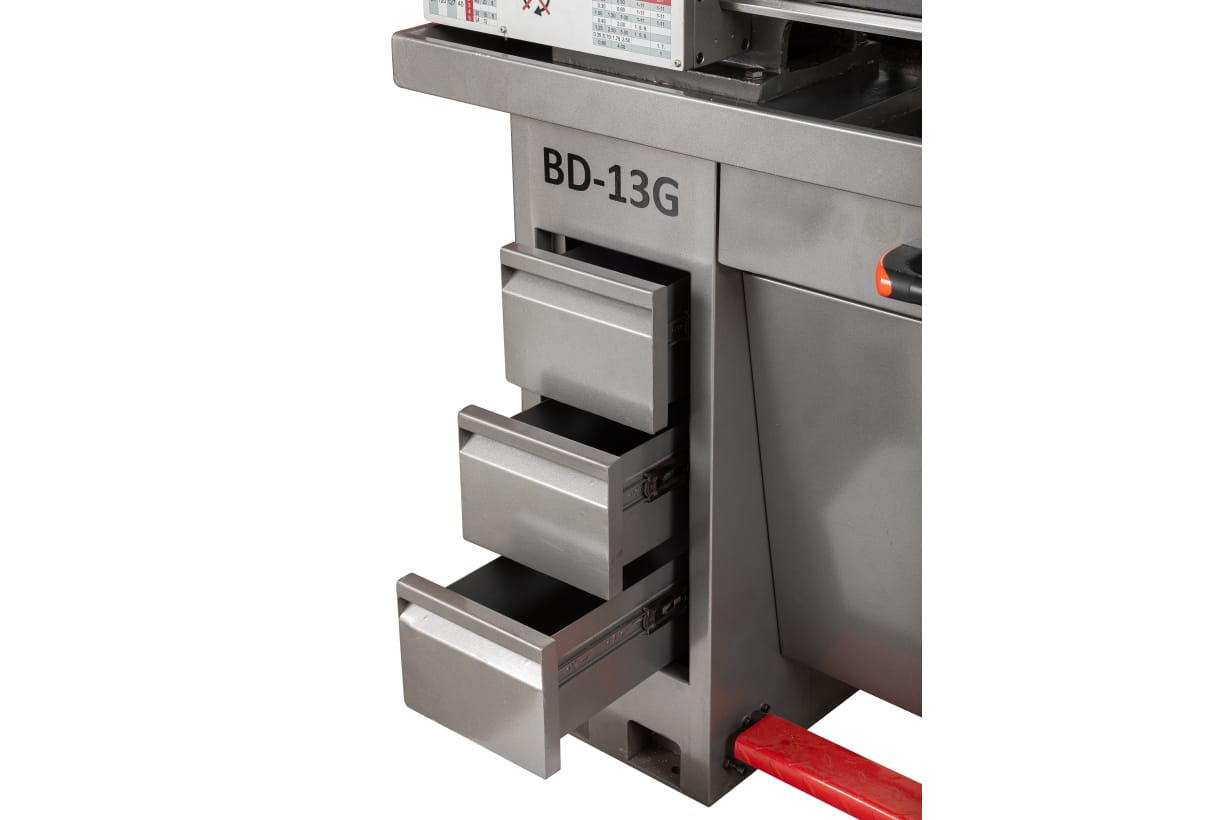

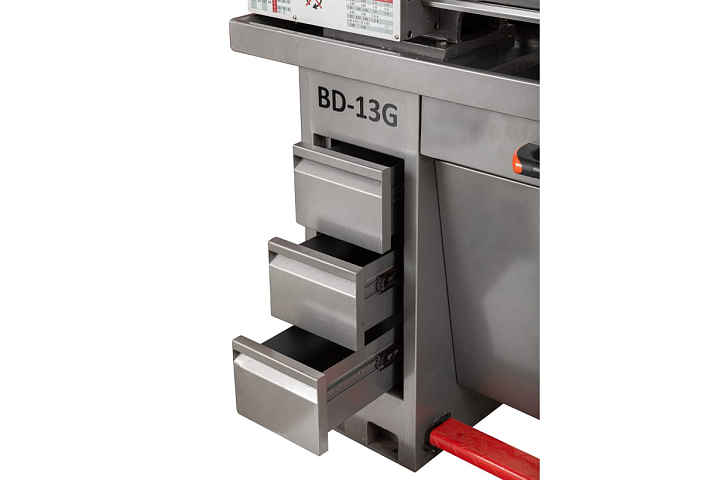

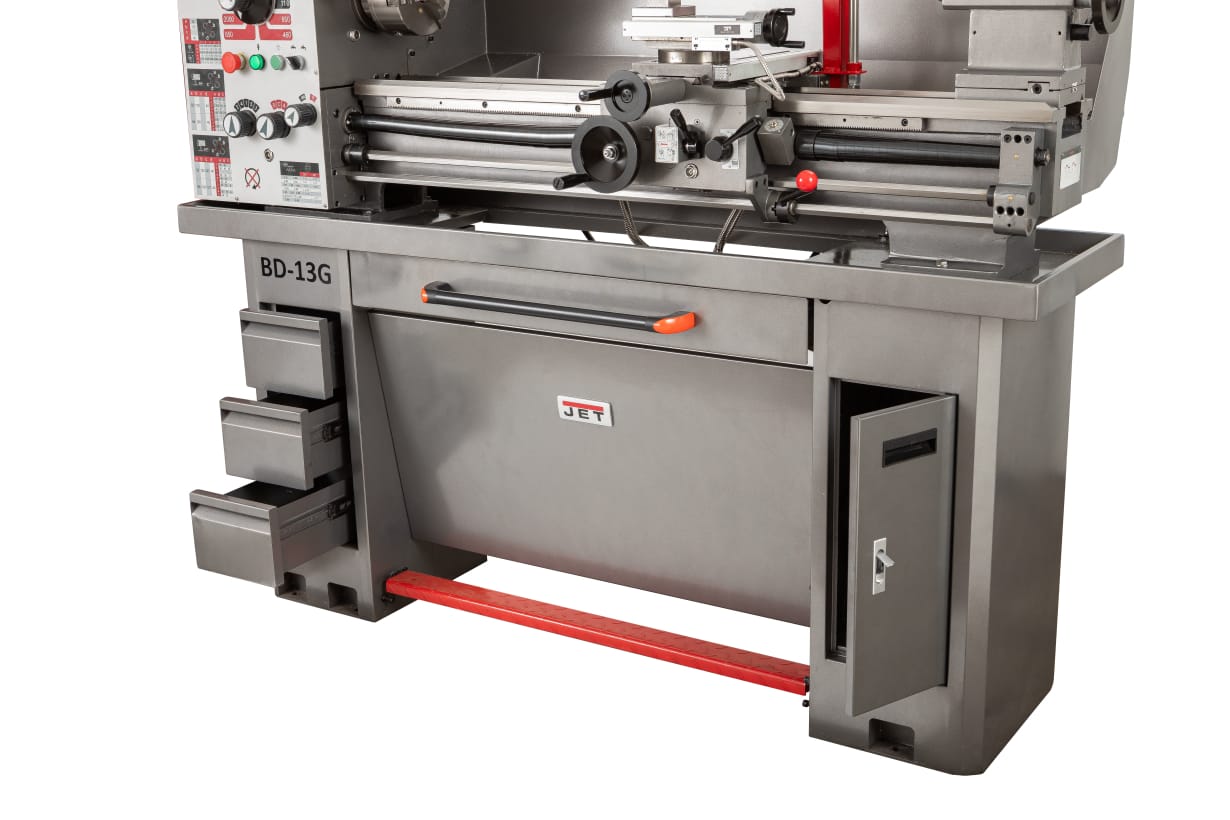

Основные узлы и агрегаты станка смонтированы на массивной станине из чугуна, направляющие станины закалены токами высокой частоты и отшлифованы. Сам станок размещается на крепкой и удобной металлической подставке с выдвижными ящиками для инструмента и выдвижным поддоном для сбора стружки.

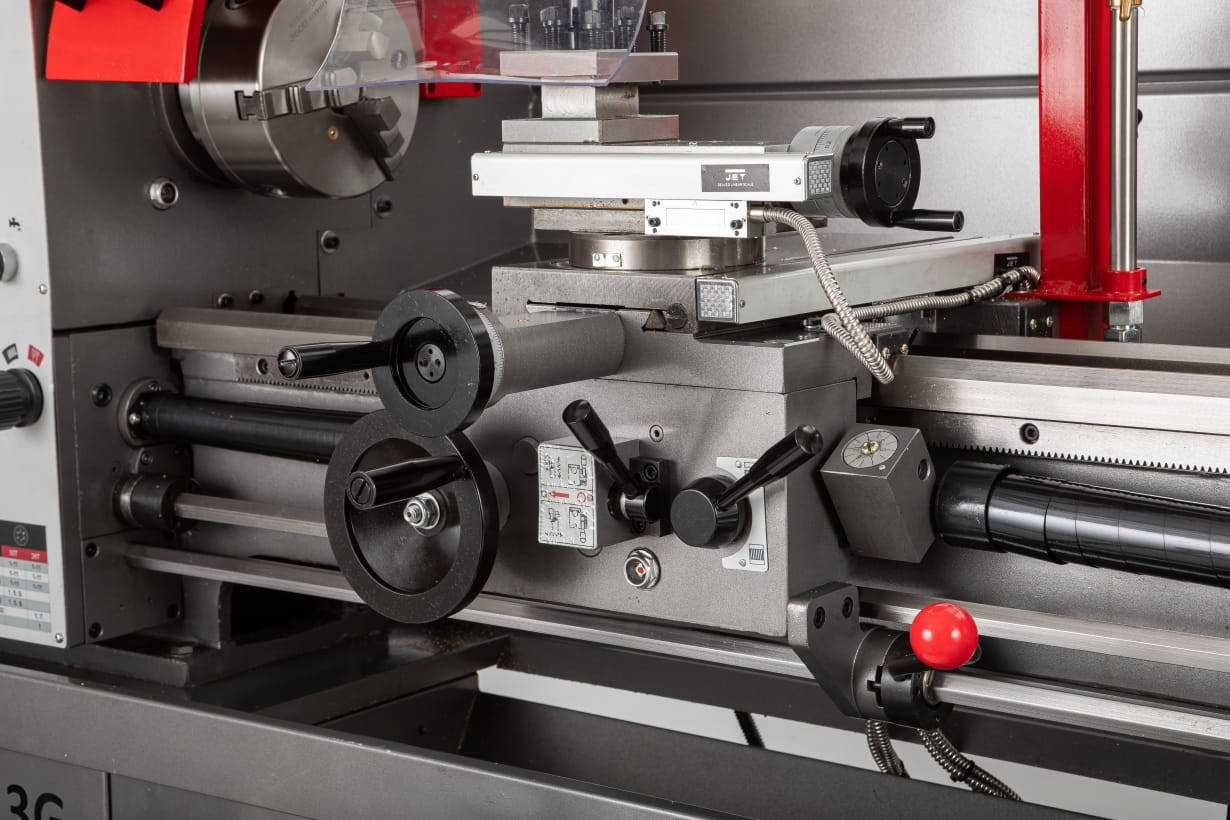

JET BD-13G имеет 15 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать 18-ть видов метрических и 13-ть видов дюймовых резьб. Для удобства нарезания длинных резьб, станок укомплектован резьбоуказателем. На станке предусмотрена возможность нарезания правой и левой резьбы

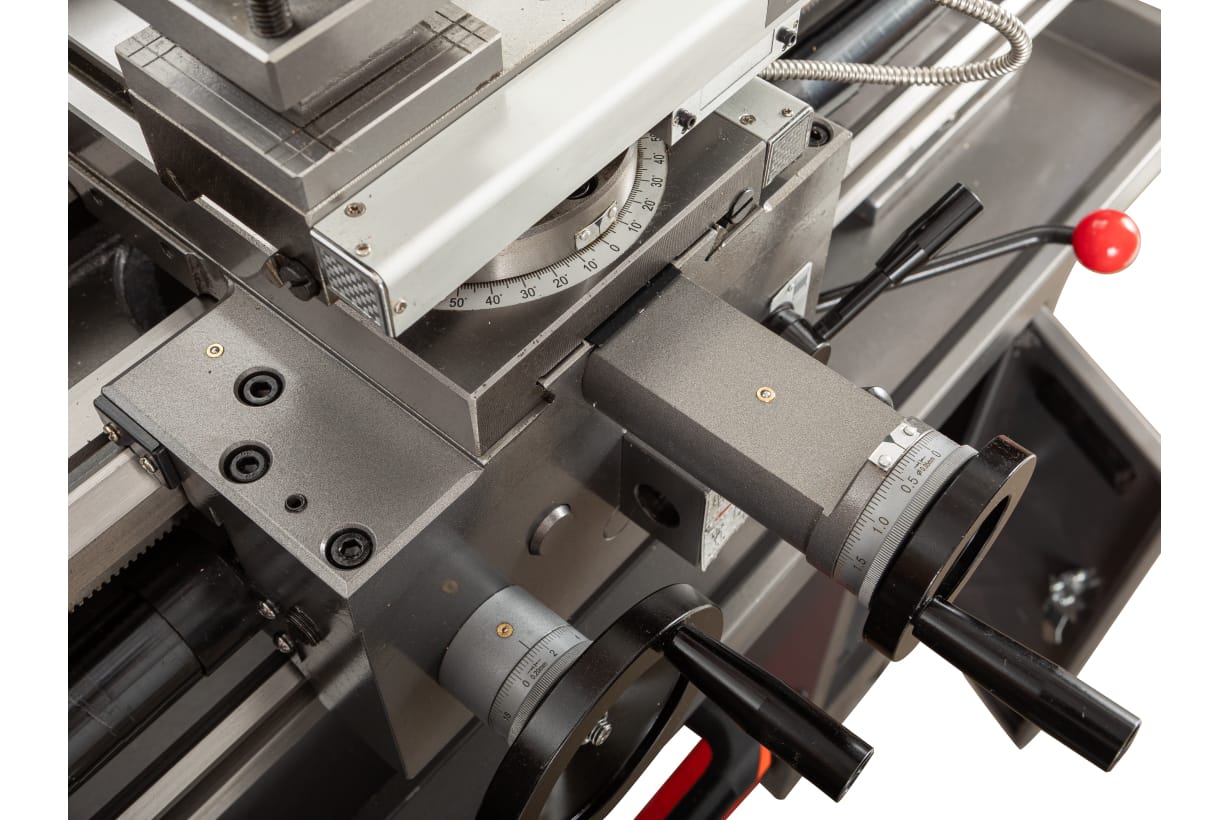

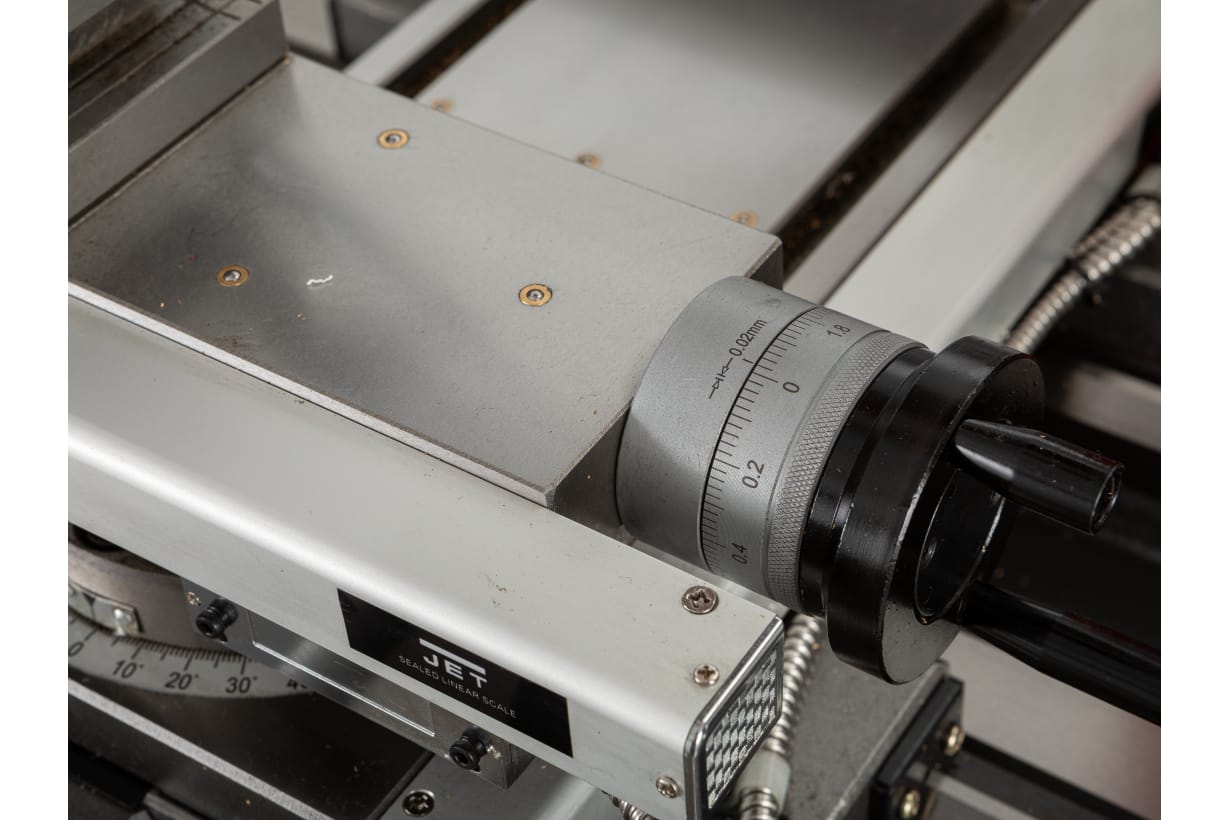

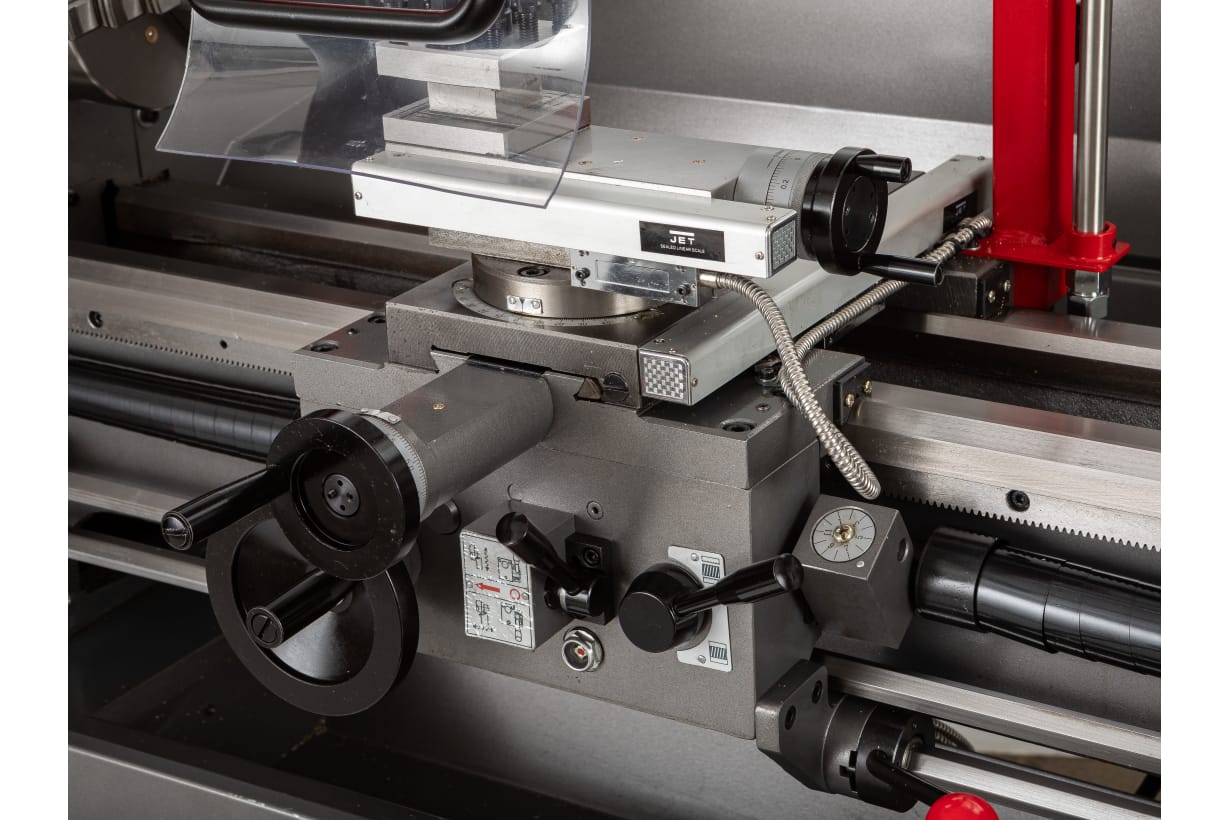

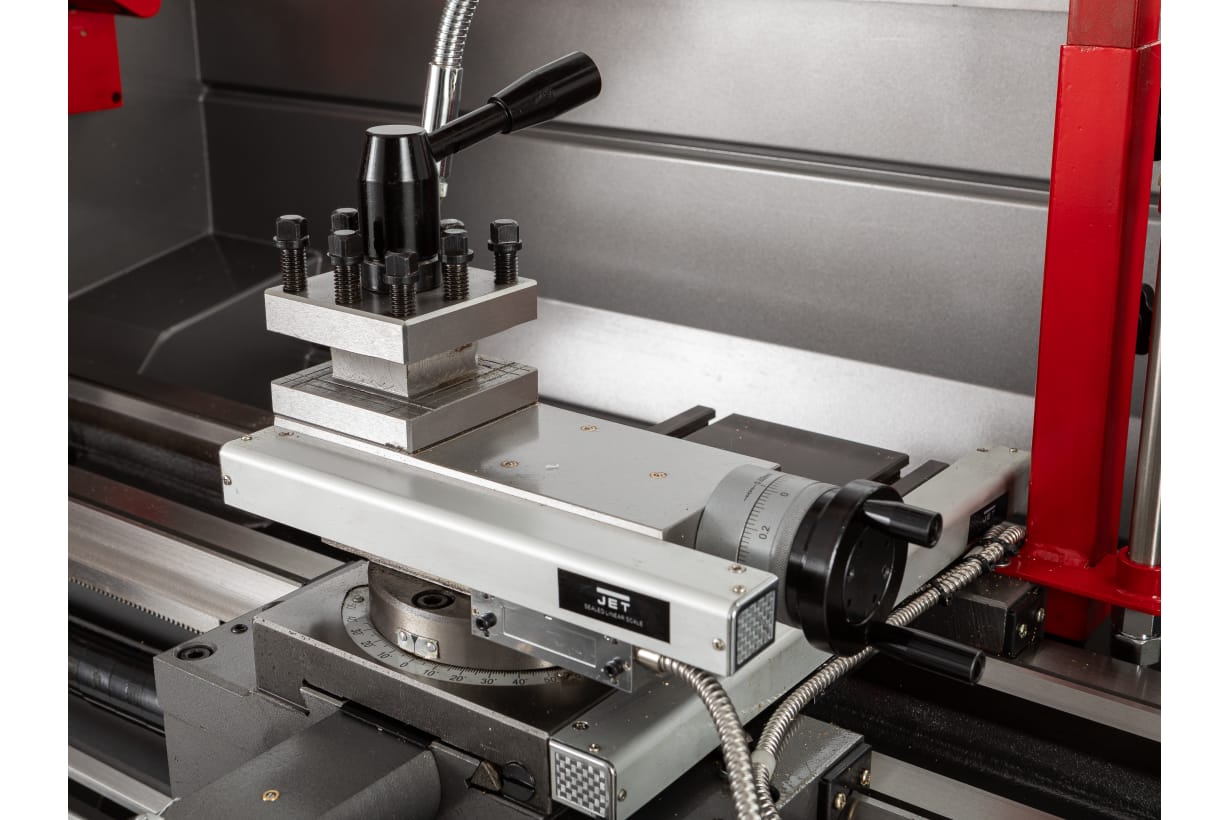

Возможность поворота суппорта малой продольной подачи, позволяет осуществлять проточку малых конусов, а юстировка задней бабки - для проточки длинных конусов.

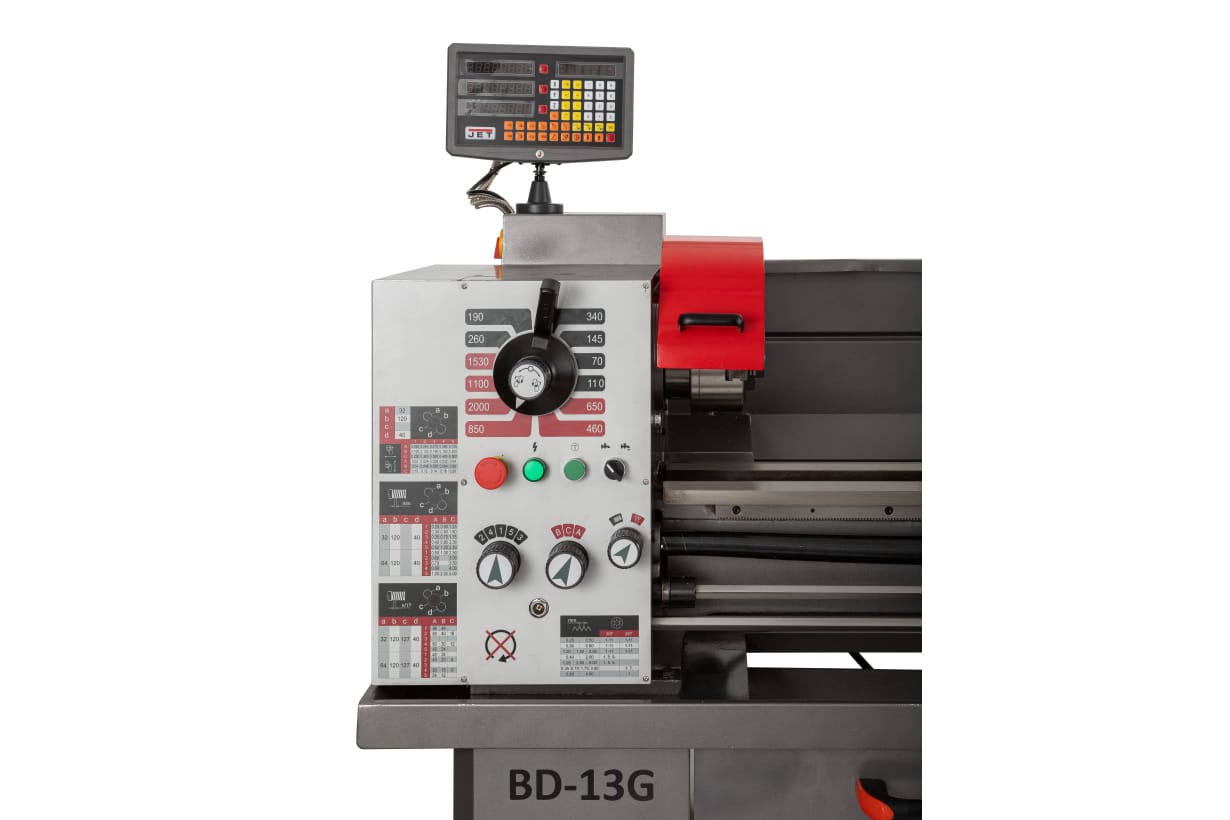

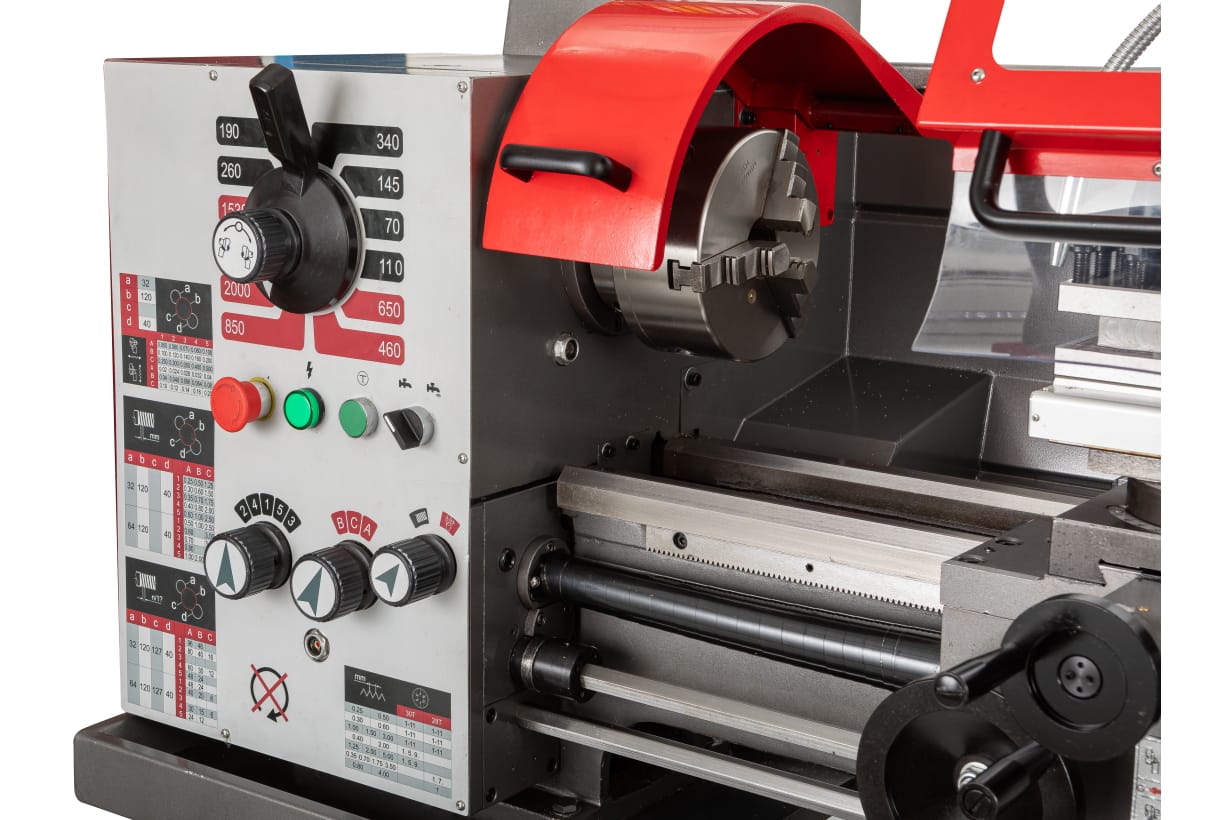

Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне от 75 до 2000 об/мин. Толчковый режим работы облегчает переключение режимов работы.
Станок поставляется в максимальной комплектации. В нее входят подвижный и неподвижный люнеты, устройство цифровой индикации (УЦИ) с цифровыми линейками по трем осям, ножной тормоз, регулируемы защитный экран суппорта, переходная втулка, набор инструмента и лампа освещения рабочей зоны. Станок BD-13G уже укомплектован системой подачи СОЖ.
Характеристики
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 205 |
| Расстояние между центрами, мм | 1000 |
| Скорость вращения шпинделя, об/мин | 75 - 2000 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя | D1-4 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | Ø38 |
| Диапазон продольной подачи, мм/об | 0,05 - 0,5 |
| Количество продольных подач | 15 |
| Диапазон поперечной подачи, мм/об | 0,02 – 0,2 |
| Количество поперечных подач | 15 |
| Диапазон метрической резьбы, мм | 0,25 - 5 |
| Количество метрических резьб | 18 |
| Дюймовая резьба, TPI | 6 - 96 |
| Количество дюймовых резьб | 13 |
| Шаг ходового винта, мм | 3 |
| Макс. размер резца, мм | 16 x 16 (20 x 20) |
| Ход поперечного суппорта, мм | 185 |
| Ход верхнего суппорта, мм | 85 |
| Внутренний конус пиноли задней бабки | МК-3 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли, мм | 32 |
| Объем бака СОЖ, л | 8 |
| Ширина станины, мм | 187 |
| Мощность двигателя, кВт | 1,8 |
| Мощность насоса СОЖ, кВт | 0,04 |
| Длина, мм | 1830 |
| Ширина, мм | 760 |
| Высота, мм | 1660 |
| Масса, кг | 480 |
| Масса в упаковке, кг | 540 |
Особенности:
- Станок предназначен для мелкосерийного производства
- Увеличенные размеры рабочей зоны
- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении (продольная и поперечная)
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется отдельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Ходовой винт и вал подачи
JET BD-13G - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрических и дюймовых резьб. Станок предназначен для профессиональных мастерских, автосервисов, предприятий малого и среднего бизнеса, а также для домашних мастеров, мобильных ремонтных бригад и учебных заведений. Токарный станок модели BD-13G является самым большим и оснащенным из бытовой серии станков JET.
Мощный трехфазный асинхронный двигатель на 1,8 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,015 мм. На станке можно обтачивать детали диаметром до 330 мм над станиной и до 205 мм над суппортом. Максимальная длина обрабатываемой детали – 1 000 мм.
Основные узлы и агрегаты станка смонтированы на массивной станине из чугуна, направляющие станины закалены токами высокой частоты и отшлифованы. Сам станок размещается на крепкой и удобной металлической подставке с выдвижными ящиками для инструмента и выдвижным поддоном для сбора стружки.
JET BD-13G имеет 15 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать 18-ть видов метрических и 13-ть видов дюймовых резьб. Для удобства нарезания длинных резьб, станок укомплектован резьбоуказателем. На станке предусмотрена возможность нарезания правой и левой резьбы
Возможность поворота суппорта малой продольной подачи, позволяет осуществлять проточку малых конусов, а юстировка задней бабки - для проточки длинных конусов.
Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне от 75 до 2000 об/мин. Толчковый режим работы облегчает переключение режимов работы.
Станок поставляется в максимальной комплектации. В нее входят подвижный и неподвижный люнеты, устройство цифровой индикации (УЦИ) с цифровыми линейками по трем осям, ножной тормоз, регулируемы защитный экран суппорта, переходная втулка, набор инструмента и лампа освещения рабочей зоны. Станок BD-13G уже укомплектован системой подачи СОЖ.
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

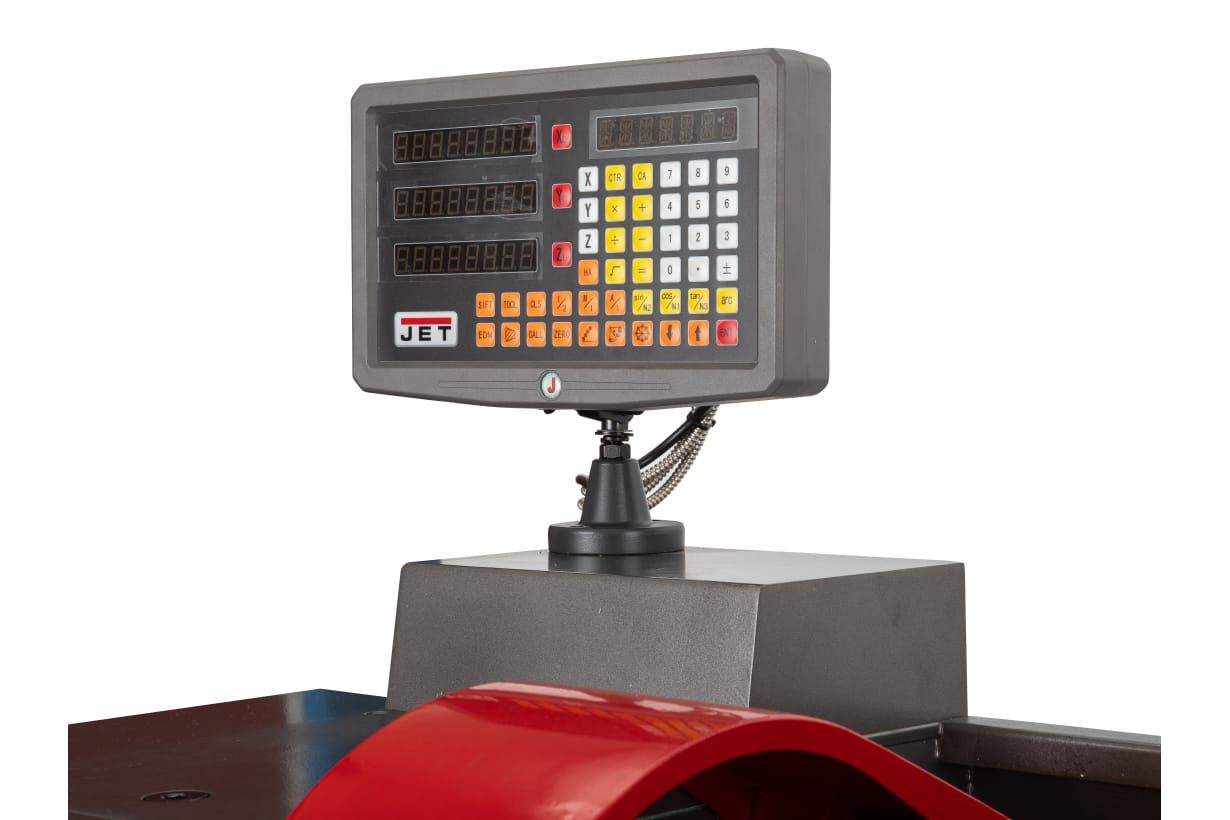

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Подвижный и не подвижный люнеты
- Концевой упор продольного перемещения
- Ножной тормоз

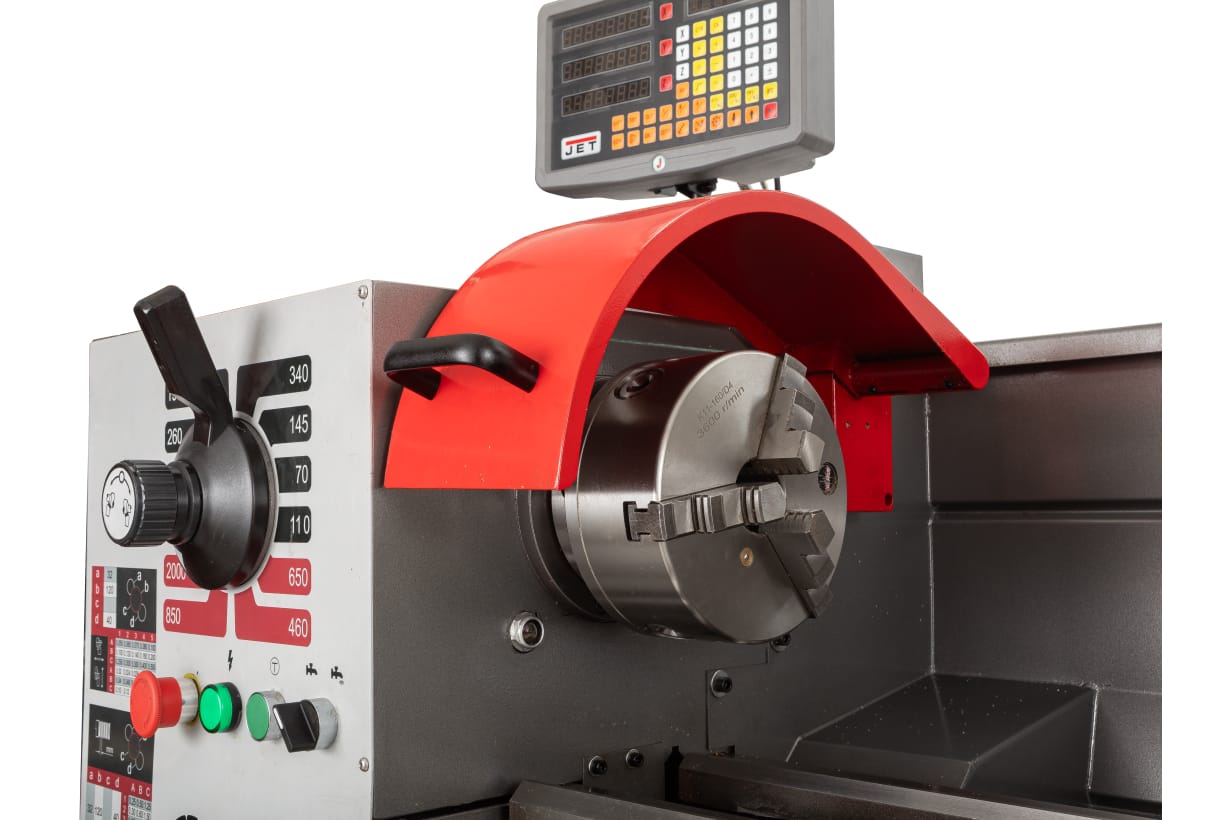

- Защитный экран патрона с концевым выключателем
- Защита зоны обработки
- Защитная задняя стенка
- Выдвижной поддон для сбора стружки

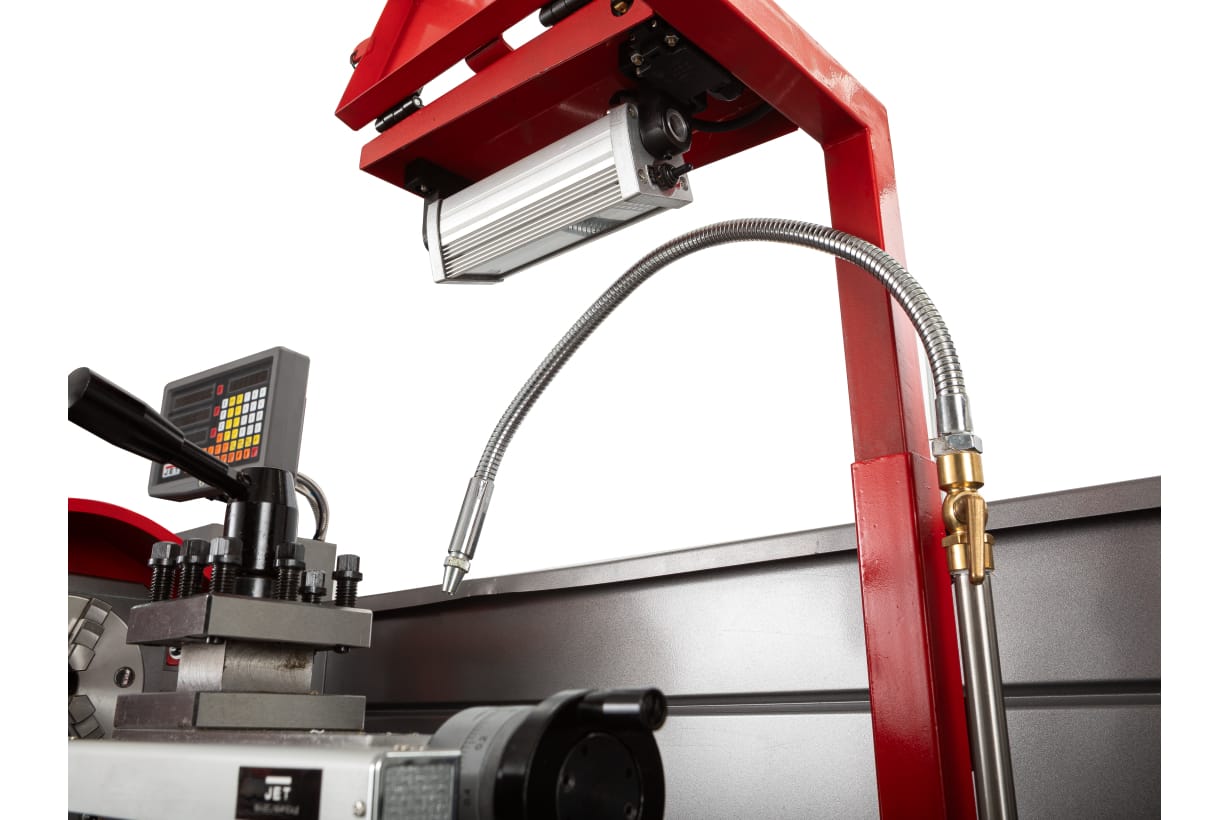

- Лампа освещения рабочей зоны
- Ключ резцедержателя
- Указатель резьбы
- Ключ для 3-х кулачкового патрона

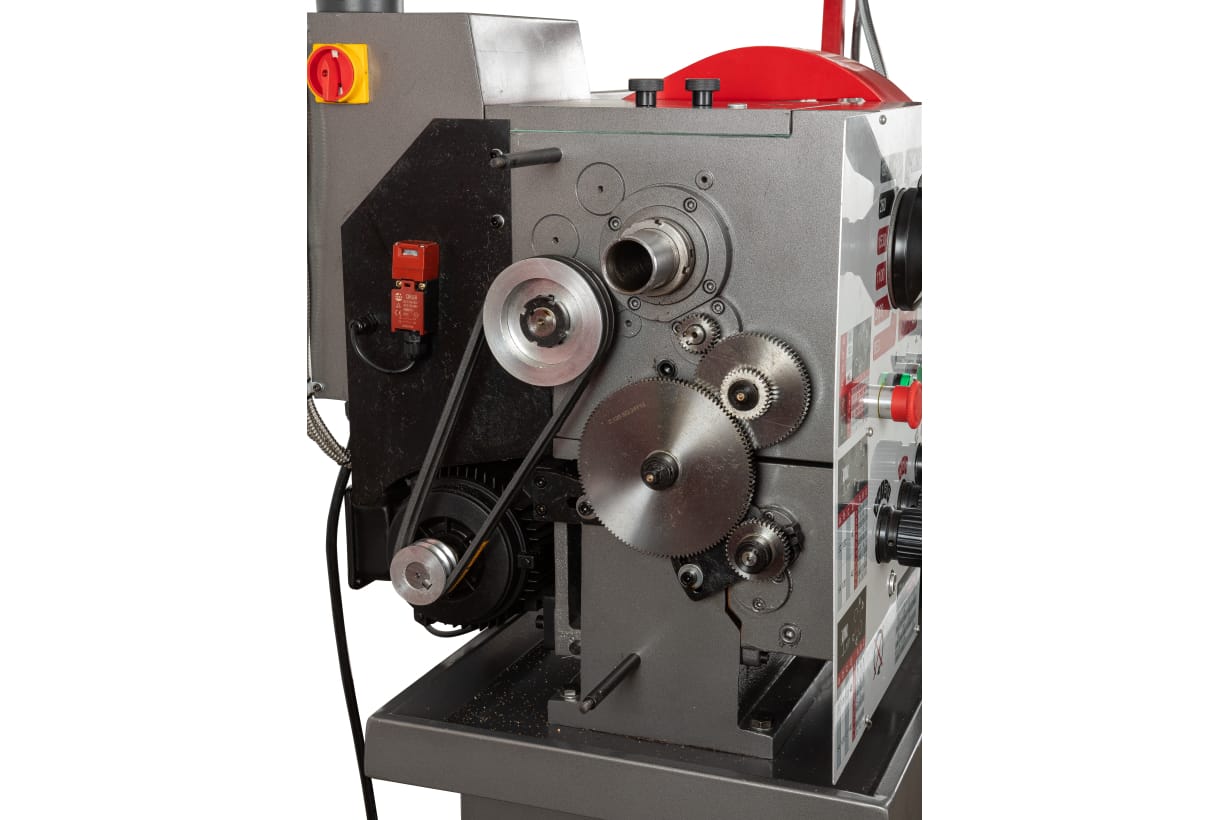

- Набор сменных металлических шестерён
- Ящик с инструментом
- Руководство по эксплуатации
