JET HBS-916L Ленточнопильный станок 400В
Описание
Особенности:
- Модель американского типа
- Наличие системы гидроразгрузки с плавным опусканием пильной рамы
- Регулируемые направляющие ленточного полотна с блоком подшипников
- Губка тисков с возможностью поворота до 45°
- Резка прямоугольных заготовок большого сечения
- Большой маховик тензометра для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Ременная передача
- Автоматическое отключение после сквозного распила
- Регулируемые передняя и задние направляющие для перпендикулярного реза
- Регулируемый концевой упор для серийных работ
- Подставка со встроенной системой подачи СОЖ
- Съемный поддон для сбора стружки и легкой чистки

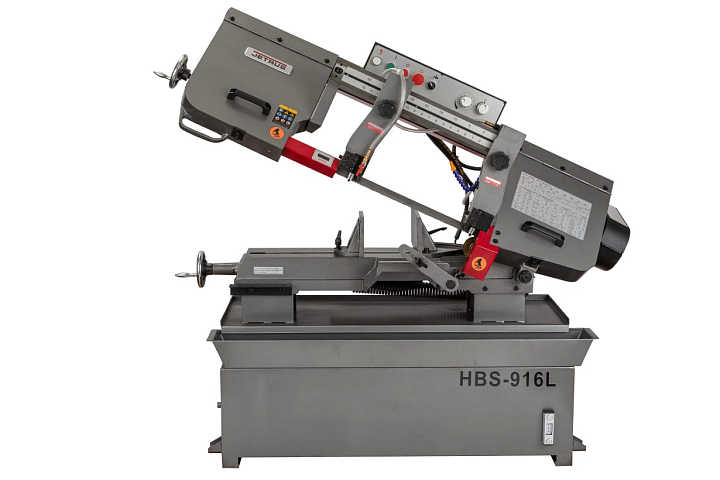

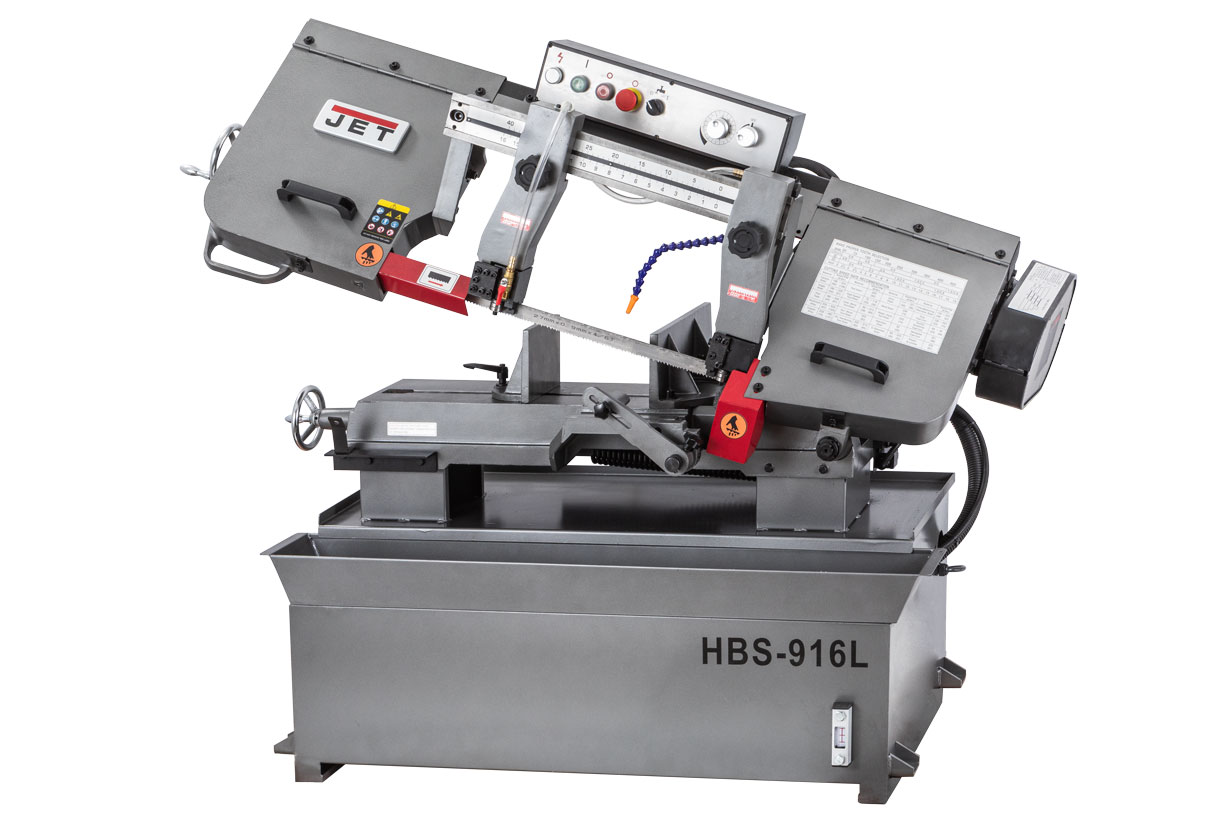

Ленточнопильный станок HBS-916L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-916L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х380 мм.

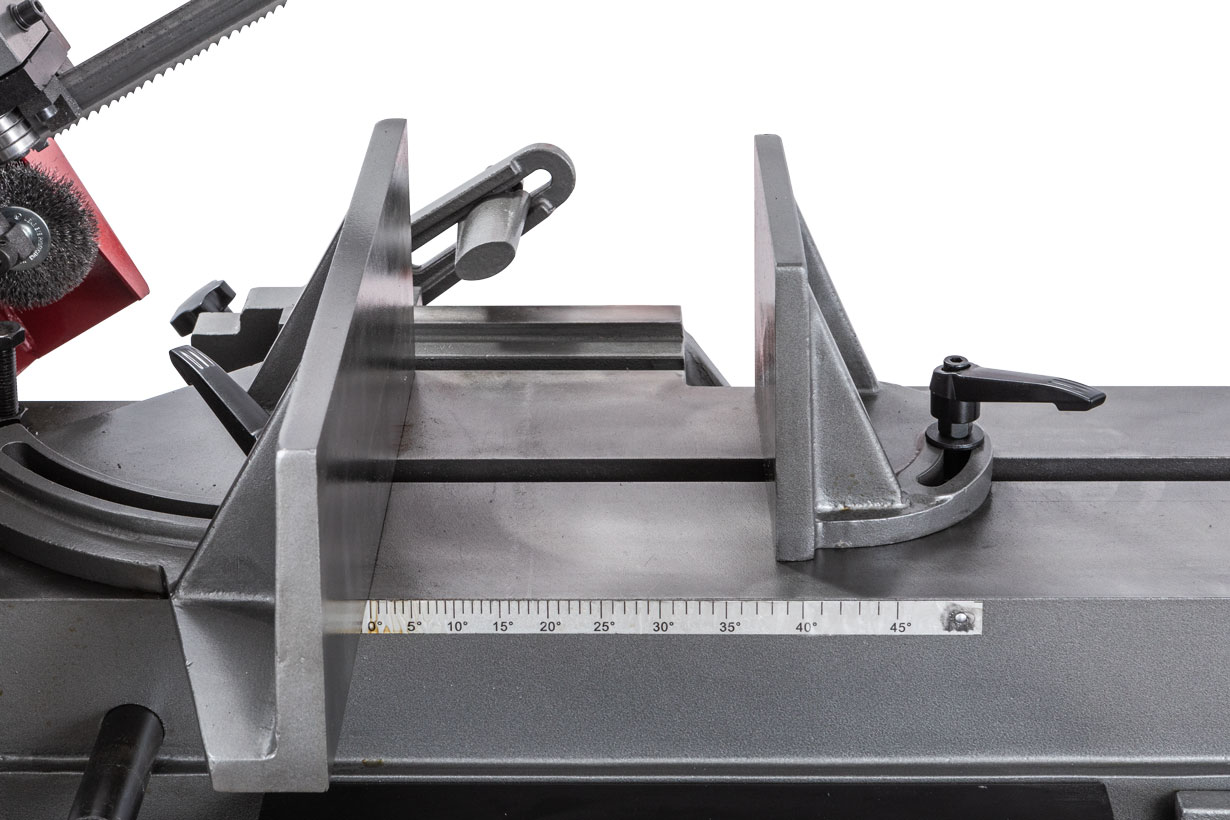

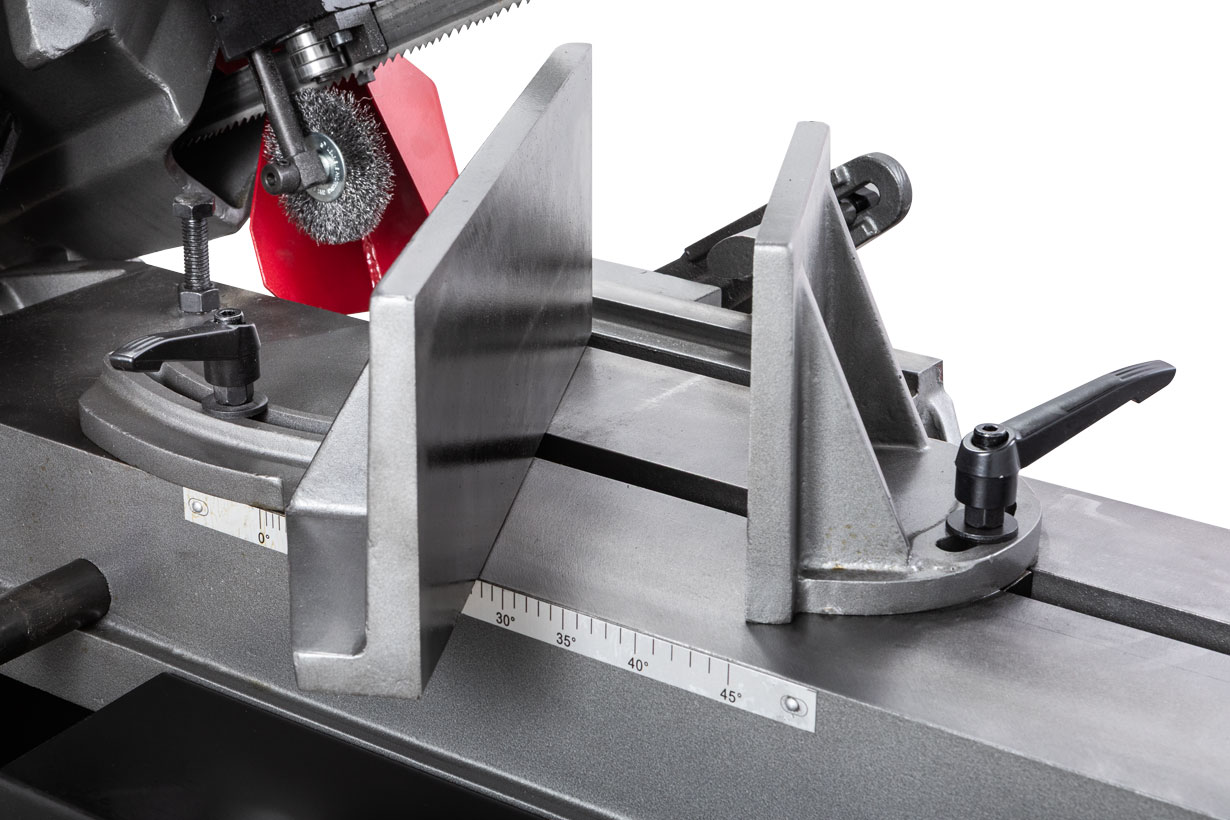

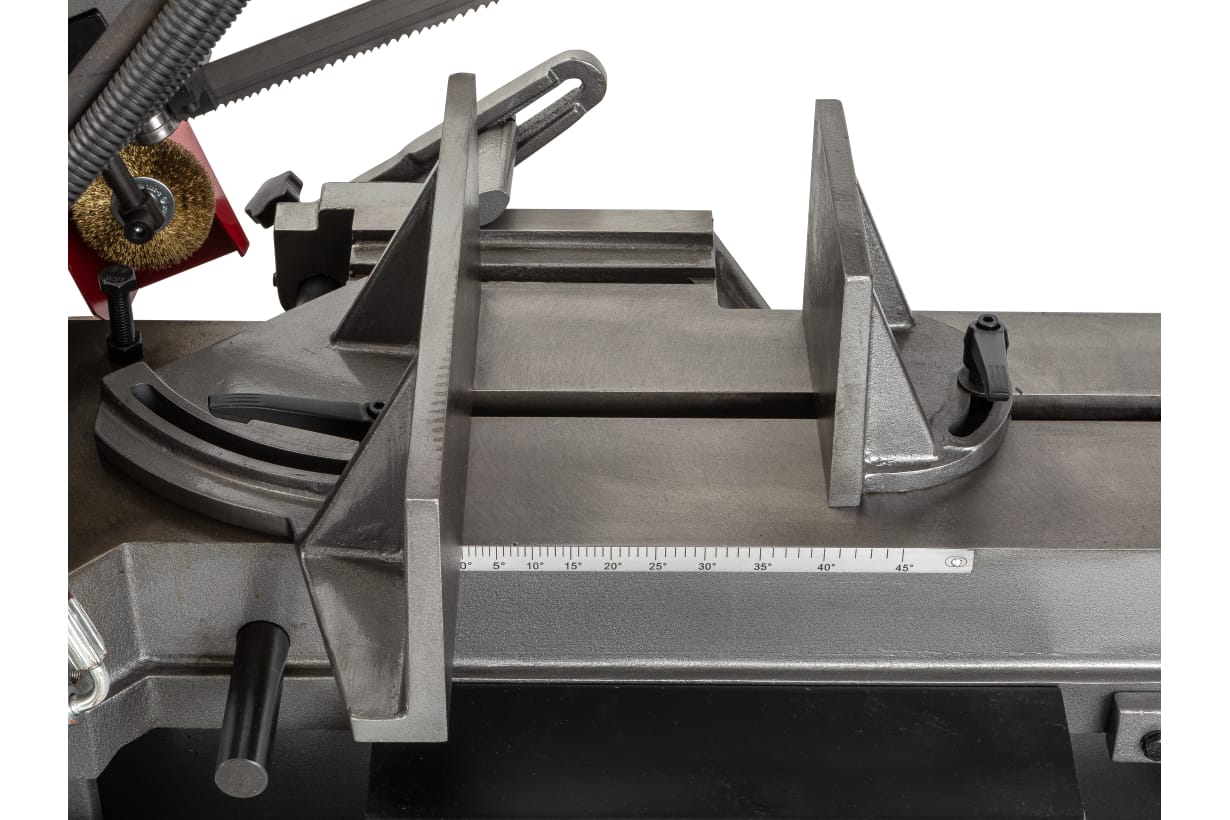

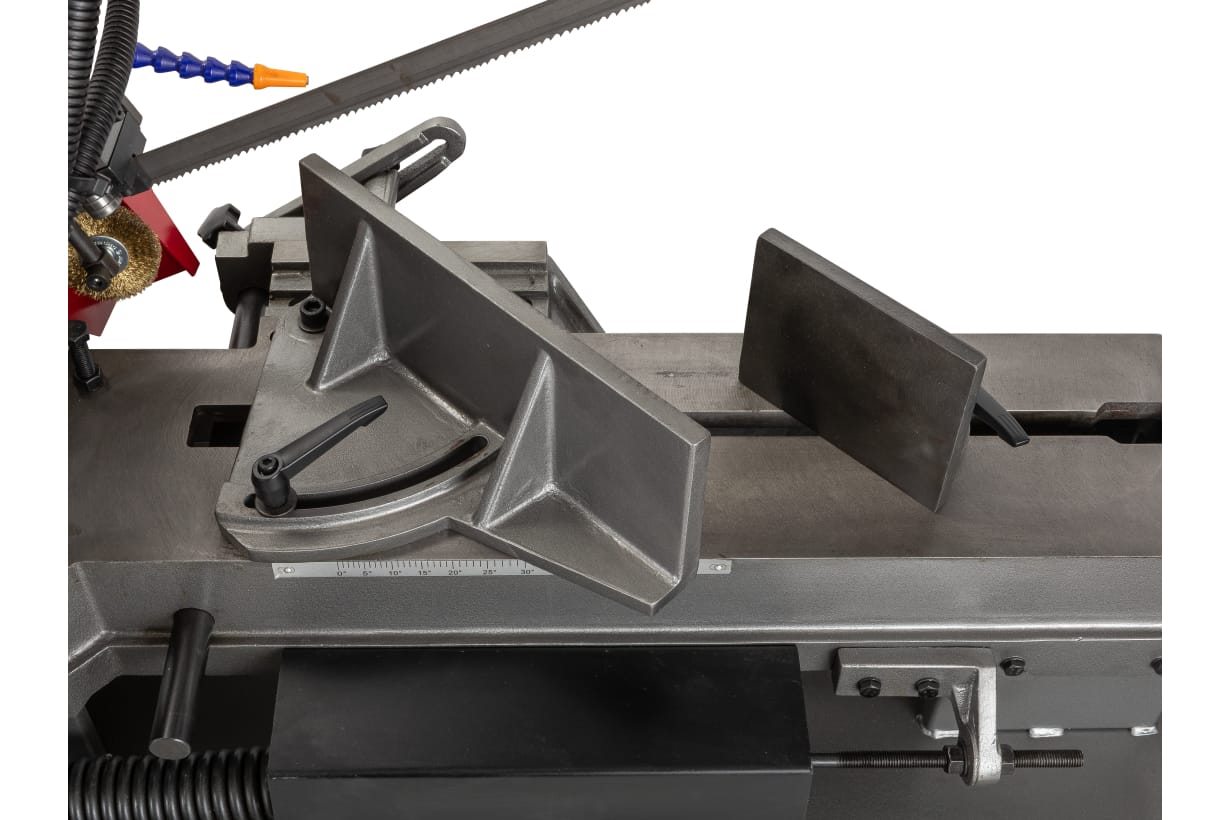

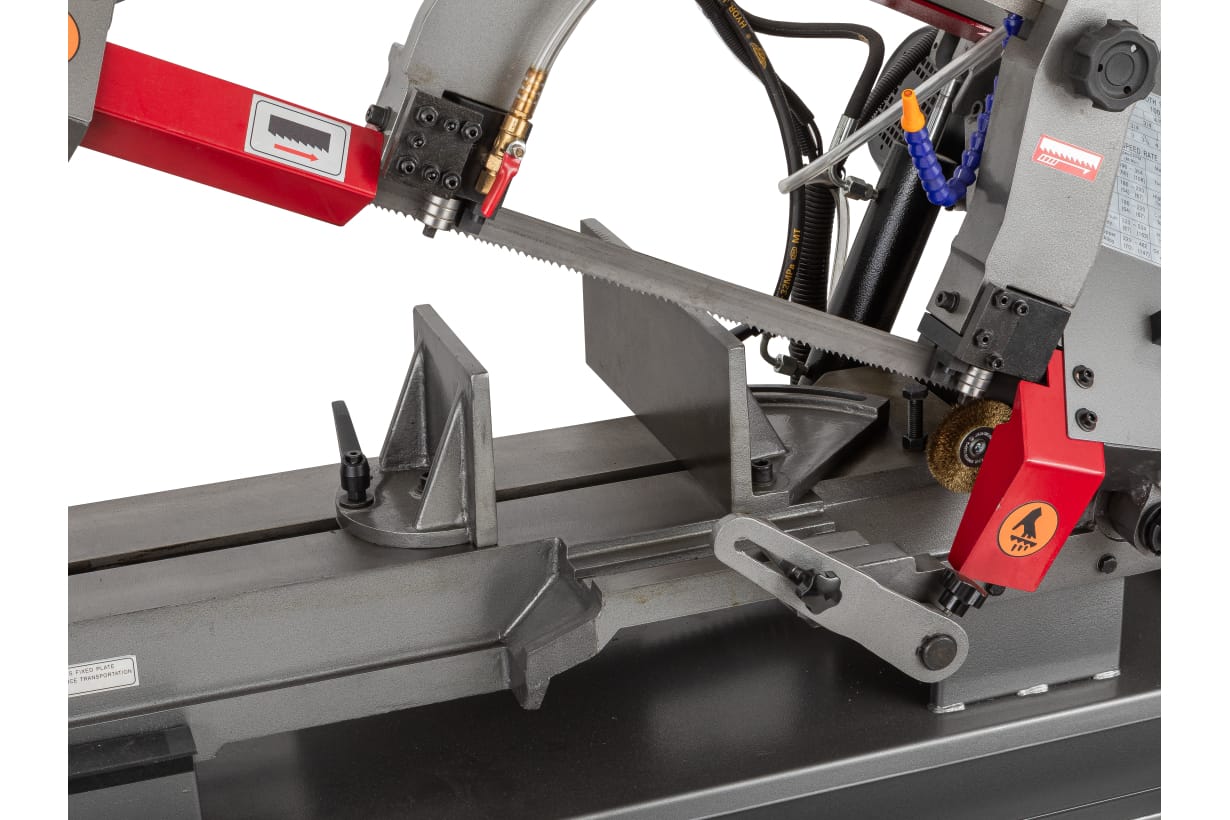

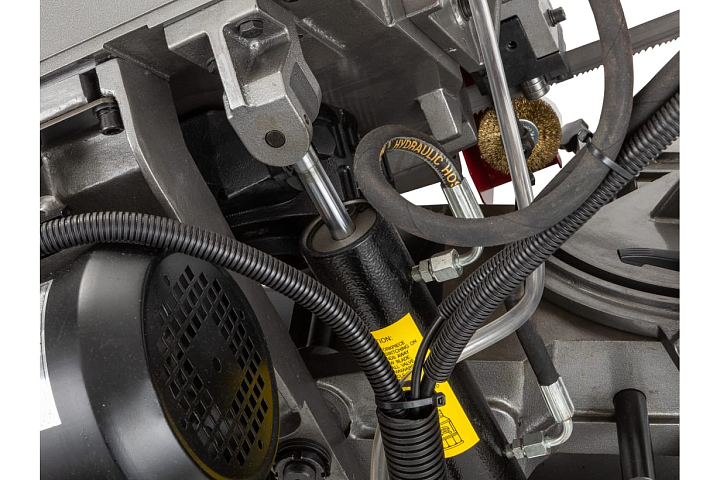

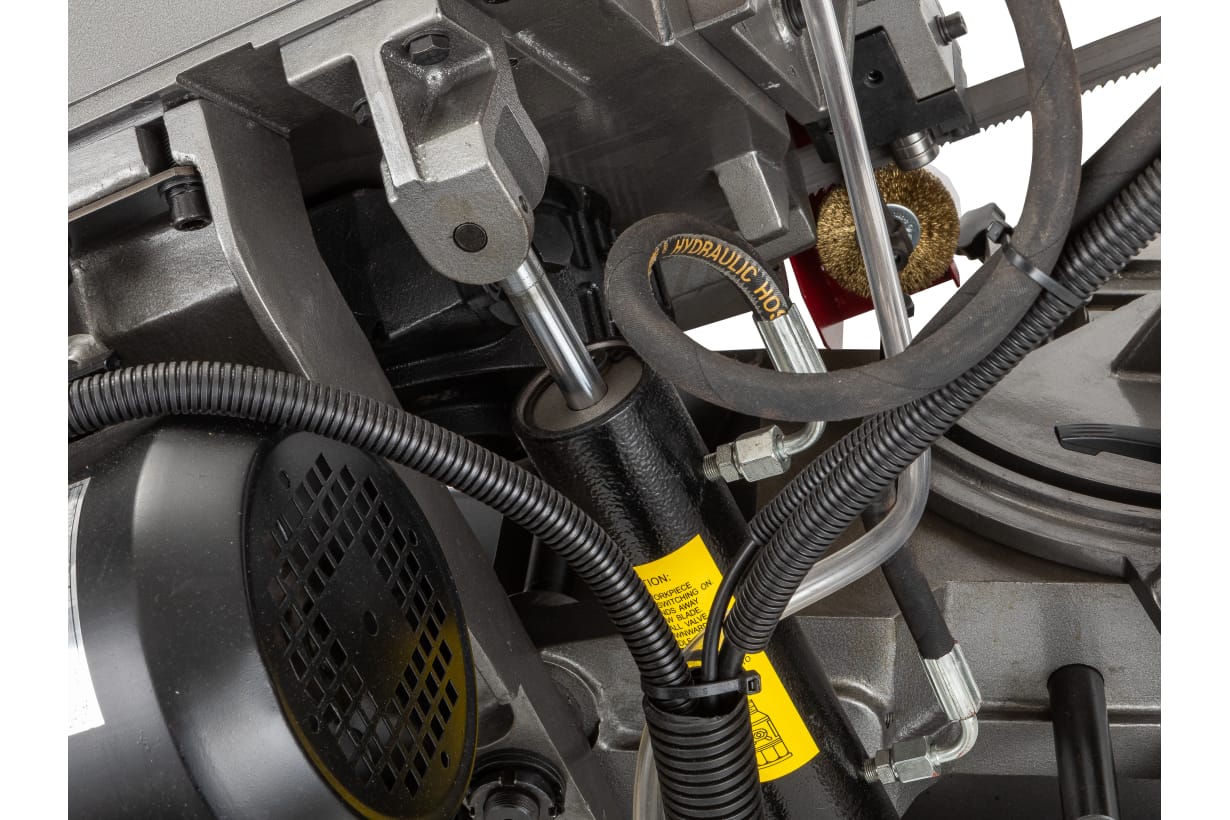

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

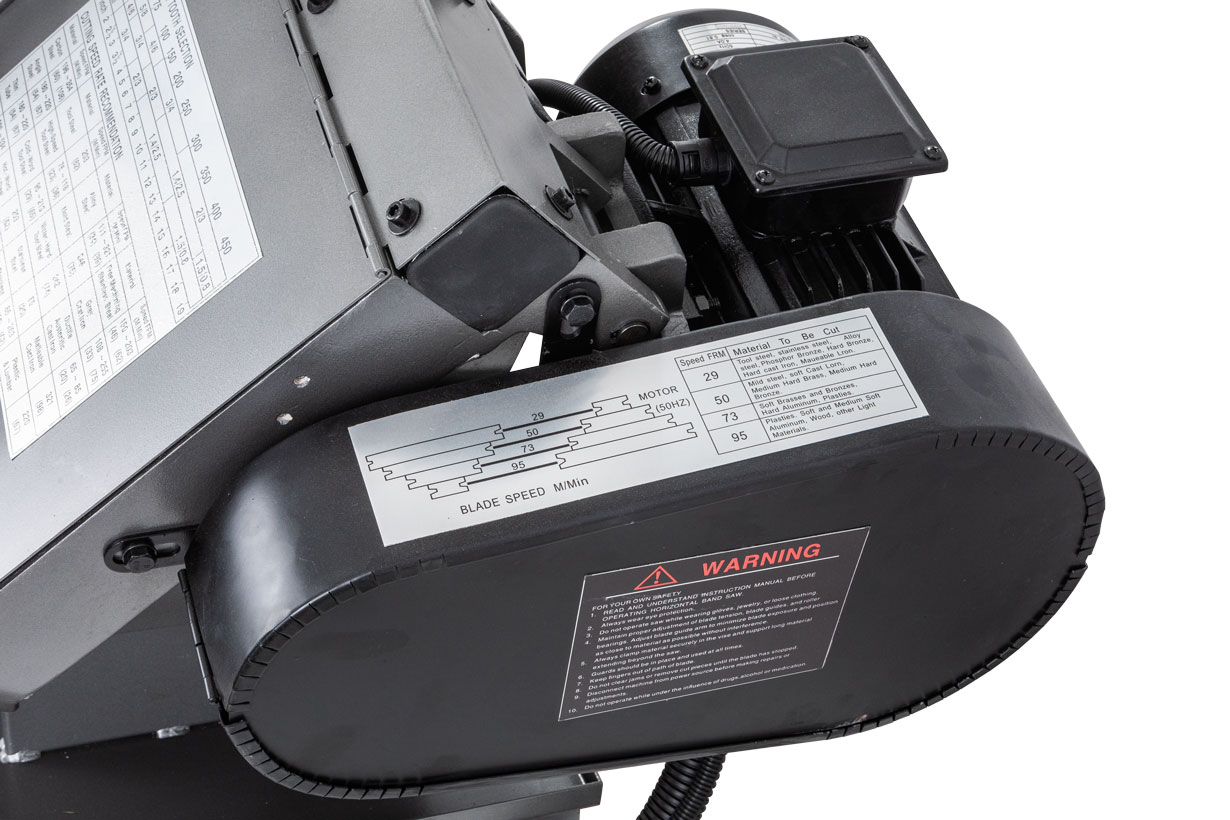

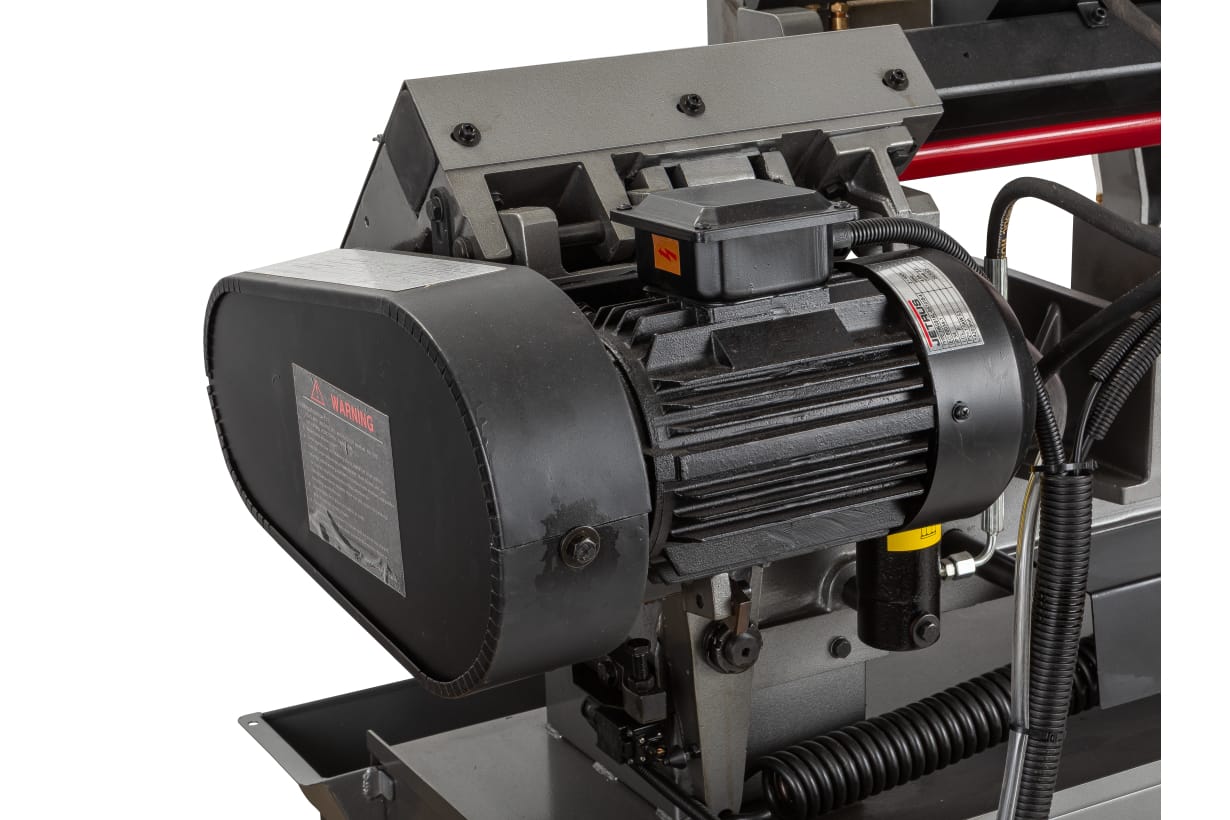

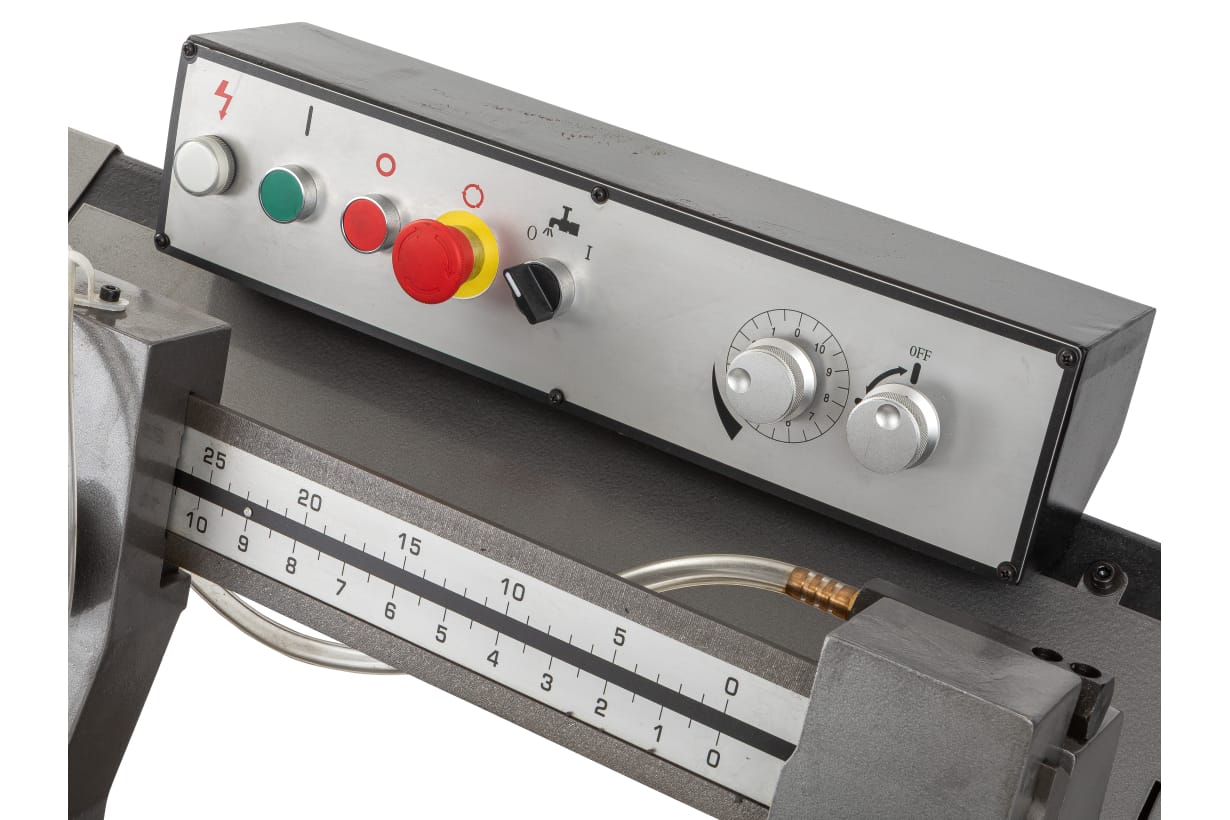

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

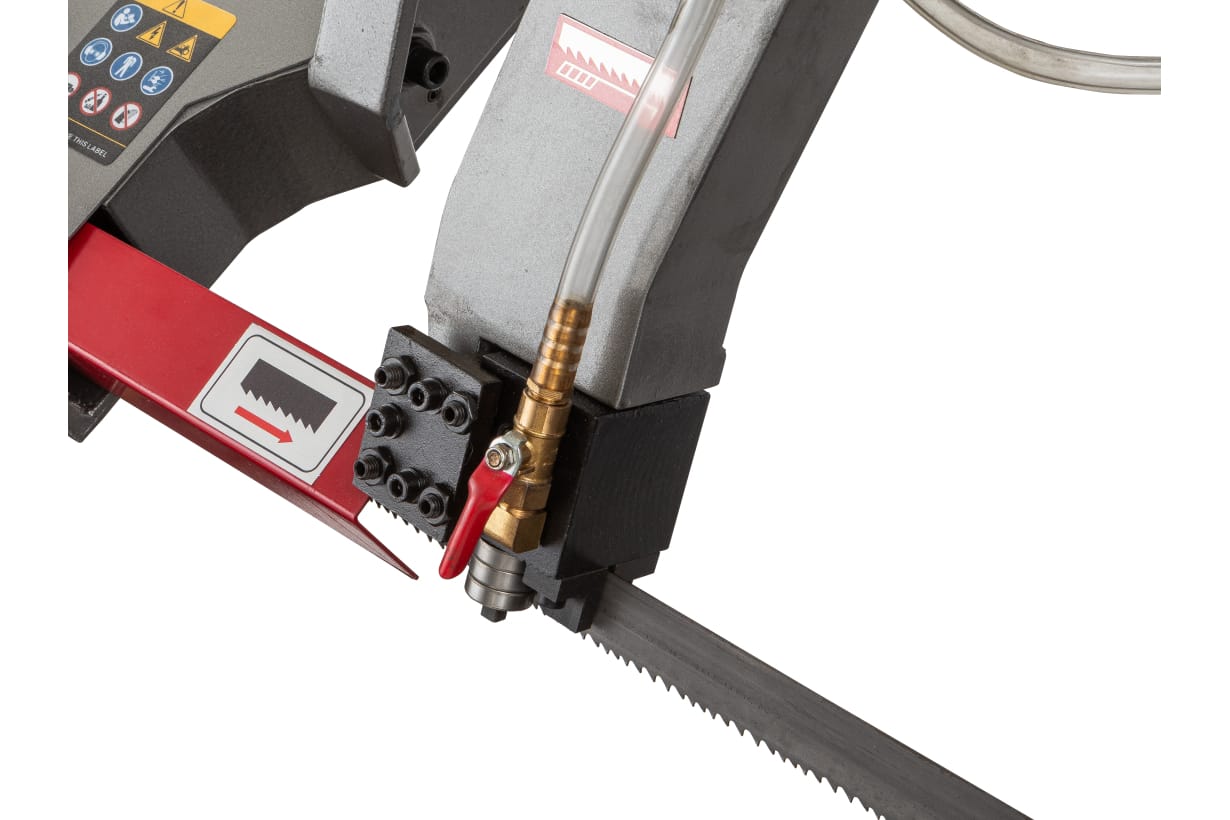

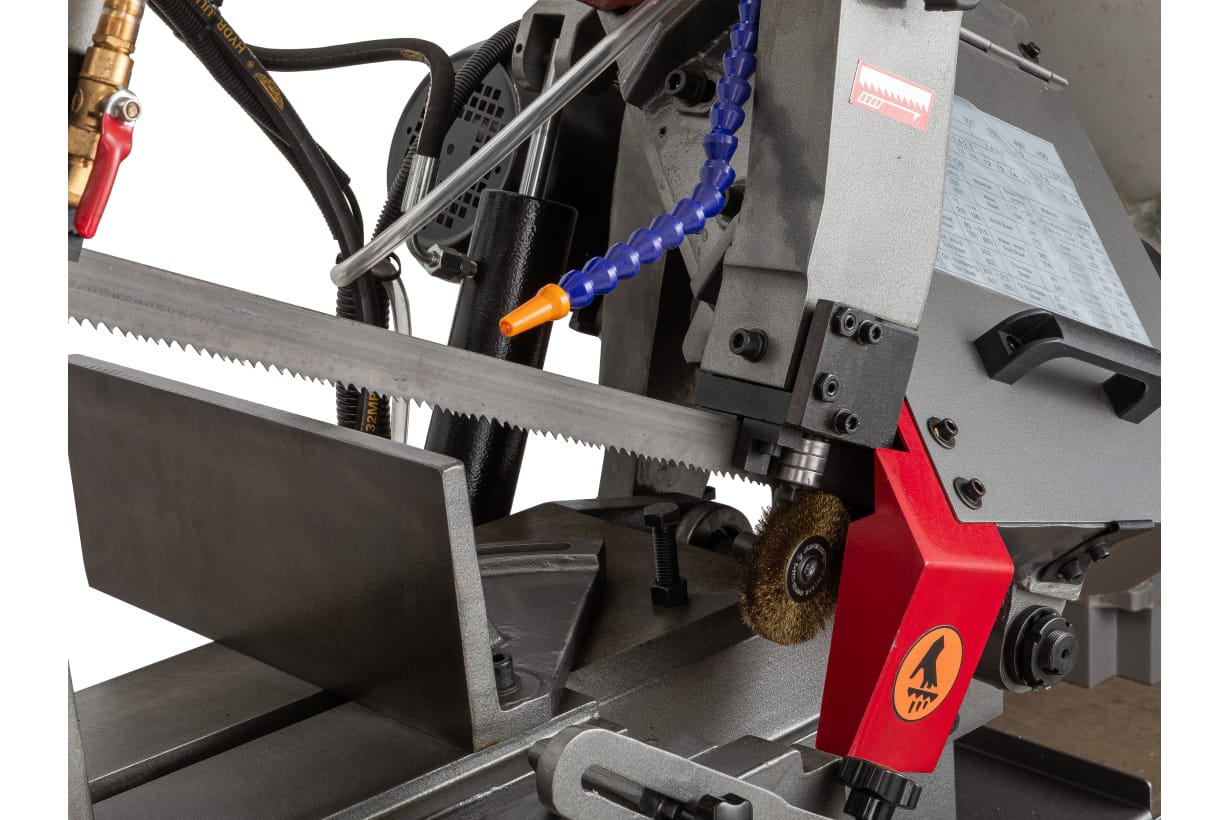

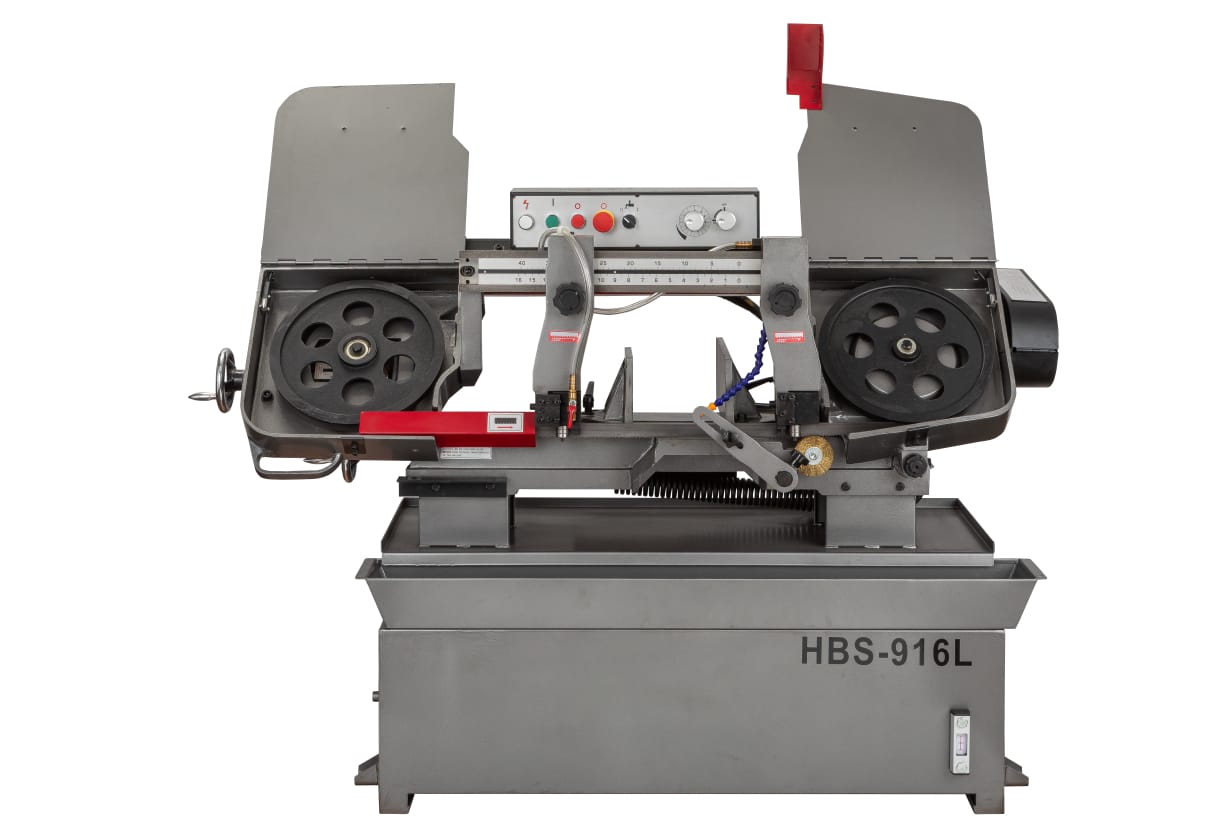

Модель HBS-916L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 300 кг.
Характеристики
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°/+45° |
| Макс. Ø обработки при 90º | Ø229 |
| Зона обработки при 90° | Ø229, □127х380 |
| Зона обработки при +45º | Ø150, □150x190 |
| Скорость движения полотна, м/мин | 29, 50, 73, 95 |
| Размеры ленточного полотна, мм | 27 x 0,9 x 3035 |
| Диаметр шкивов, мм | 318 |
| Высота стола, мм | 655 |
| Мощность двигателя, кВт | 1,5 |
| Тип станка | Металл |
| Ширина ленточного полотна, мм | 27 |
| Объем бака СОЖ, л | 23 |
| Длина, мм | 1670 |
| Ширина, мм | 550 |
| Высота, мм | 1630 |
| Масса, кг | 300 |
| Длина в упаковке, см | 181 |
| Ширина в упаковке, см | 78 |
| Высота в упаковке, см | 123 |
| Масса в упаковке, кг | 385 |
Особенности:
- Модель американского типа
- Наличие системы гидроразгрузки с плавным опусканием пильной рамы
- Регулируемые направляющие ленточного полотна с блоком подшипников
- Губка тисков с возможностью поворота до 45°
- Резка прямоугольных заготовок большого сечения
- Большой маховик тензометра для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Ременная передача
- Автоматическое отключение после сквозного распила
- Регулируемые передняя и задние направляющие для перпендикулярного реза
- Регулируемый концевой упор для серийных работ
- Подставка со встроенной системой подачи СОЖ
- Съемный поддон для сбора стружки и легкой чистки
Ленточнопильный станок HBS-916L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-916L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х380 мм.
Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.
Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.
Модель HBS-916L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 300 кг.
Комплектация
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Система гидроразгрузки
- Автоматический выключатель окончания распила
- Система подвода СОЖ
- Концевые выключатели крышек
