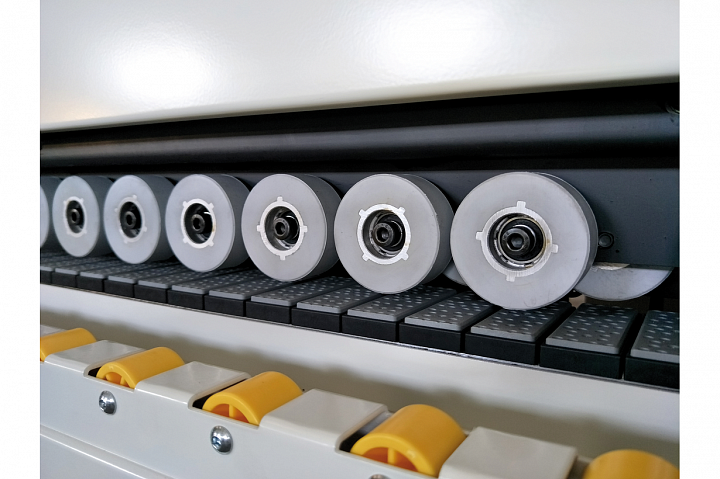

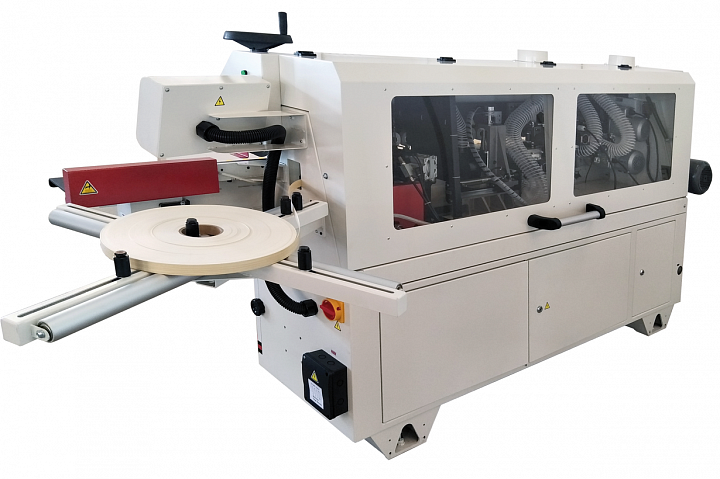

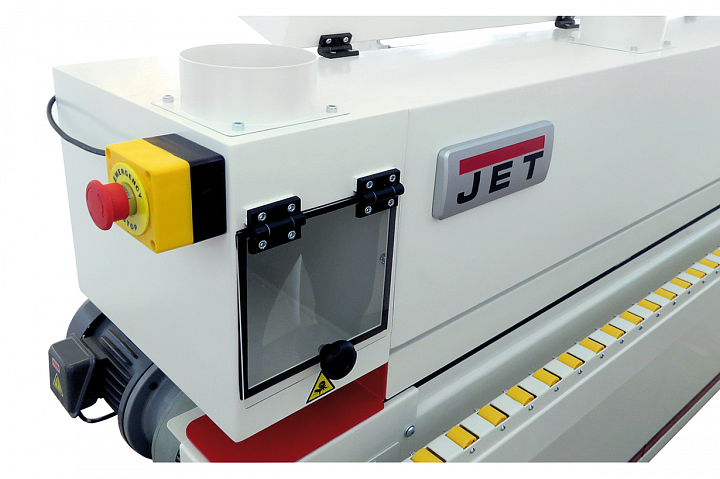

JEB-45XTS — современный производительный и удобный в работе кромкооблицовочный станок для оклейки кромок панелей из древесины и ее производных. В работе могут быть использованы заготовки практически любых форматов больше минимально-допустимого (210х100 мм). Подача производится автоматически при помощи парных обрезиненных прижимных роликов и многозвенной транспортерной ленты, сделанной по принципу гусеницы.

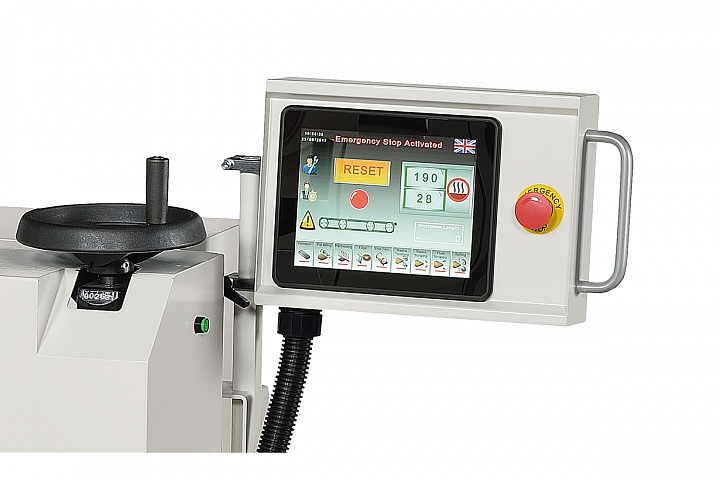

Все технологические процессы происходят внутри станка автоматически, что при правильной настройке и отладке позволяет получать максимальное качество изделий без брака, вызванного «человеческим фактором». Управление «на уровне пользователя» сравнительно простое: Touch Screen панель с русифицированным меню и графикой позволяет включать/ выключать отдельные узлы и просматривать системные сообщения. Для переналадки в зависимости от толщины панелей и кромки тоже не требуется глубоких знаний – достаточно «обмерить» штангенциркулем заготовки и повернуть регулировочные рукоятки в соответствии с показаниями цифровых индикаторов на них.
JEB-45XTS имеет модернизированную и улучшенную «механику», благодаря чему отличается от предшествующих модификаций набором важных параметров, например, диапазон допустимой толщины панелей составляет 8-45 мм, а скорость прохождения заготовки по конвейеру увеличена до 9 м/мин.
Станок требует подключения к трехфазной сети 380-400В, к системе аспирации (размер патрубков 100 мм) и к пневматической линии или компрессору с достаточной производительностью; рабочее давление 6-8 бар соответствует общепринятому стандарту.
| Потребляемая (суммарно) мощность двигателей, кВт | 5,5 |
| Рабочее давление, бар | 6-8 |
| Минимальный размер заготовки (ДхШ), мм | 210х100 |
| Скорость подачи, м/мин | 9 |
| Толщина заготовки, мм | 8-45 |
| Толщина кромки в рулонах, мм | 0,4-3 |
| Длина рабочего стола, мм | 2000 |
| Высота рабочего стола, мм | 850 |
| Расширение рабочего стола (Ш), мм | 560 |
| Диаметр вытяжных штуцеров, мм | 125 |
| Габаритные размеры (ДхШхВ), мм | 3220х1485 х1370 |
| Масса, кг | 558 |
| ДЕРЖАТЕЛЬ РУЛОНА: | |
| Число направляющих роликов, шт. | 5 |
| Диаметр рулона, макс., мм | 800 |
| ПОДАЮЩИЙ КОНВЕЙЕР: | |
| Мощность привода, кВт | 0,75 |
| ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ЗАГОТОВКИ: | |
| Мощность нагревательного элемента, кВт | 0,4 |
| КЛЕЕВАЯ ВАННА: | |
| Емкость клеевой ванны, л | 1,2 |
| Число нагревательных элементов, шт. | 5 |
| Суммарная мощность, кВт | 1,3 |
| УЗЕЛ НАНЕСЕНИЯ КЛЕЯ: | |
| Мощность привода ролика, кВт | 0,18 |
| ТОРЦОВКА СВЕСОВ: | |
| Мощность привода свесов, кВт | 0,22 |
| Число торцовочных пил, шт. | 2 |
| Частота вращения пильных дисков, об/мин | 12000 |
| Пильный диск, мм | Z30 Ø100 |
| ПРОДОЛЬНОЕ ФРЕЗЕРОВАНИЕ СВЕСОВ: | |
| Число и мощность фрезерных узлов, шт. | 2х0,37 |
| Частота вращения фрез, об/мин | 12000 |
| Фрезы, мм | Сборные Z4 Ø75 |
| ЦИКЛЕВКА СВЕСОВ: | |
| Число лезвий, шт. | 2 |
| ПОЛИРОВАЛЬНЫЙ УЗЕЛ: | |
| Число и мощность полировальных узлов, кВт | 2х0,12 (400 В) |
| Частота вращения полировальных кругов, об/мин | 3000 |
| Внешний диаметр полировальных кругов, мм | 120 |
| Напряжение, В | 400 |
| Страна производителя | Тайвань |
