Серия JHM

Описание

* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

Серия JHM-400S CNC / JHM-400F CNC

Модель с ЧПУ Siemens 828D JHM-400S CNC
Модель с ЧПУ Fanuc 0i JHM-400F CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 400x400 мм
Т-образные пазы, размер/кол-во/расстояние 14/4/100 мм/шт/мм
Макс. нагрузка на стол 500 кг
Число столов (паллет) 1 шт
Расстояние торец шпинделя-стол 60-570 мм
Расстояние ось шпинделя-колонна 100-610 мм
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 700x510x510 мм
Направляющие/ширина X,Y,Z качения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40/50/40 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 30 шт
МАКС. МАССА ИНСТРУМЕНТА: кг
Макс. размеры инструмента, Ø/длина Ø75-125 мм
Время смены инструмента 2 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24/20/24 м/мин
СОЖ:
Объем бака СОЖ 400 л
Мощность мотора системы подачи СОЖ 0,37/1,08 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 11/15 кВт
Мощность мотора по осям X/Y/Z 4 кВт
Крутящий момент по осям X/Y/Z 20/36/36 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3950x2500x3000 (с конвейером) мм
Масса нетто/брутто 5800 кг

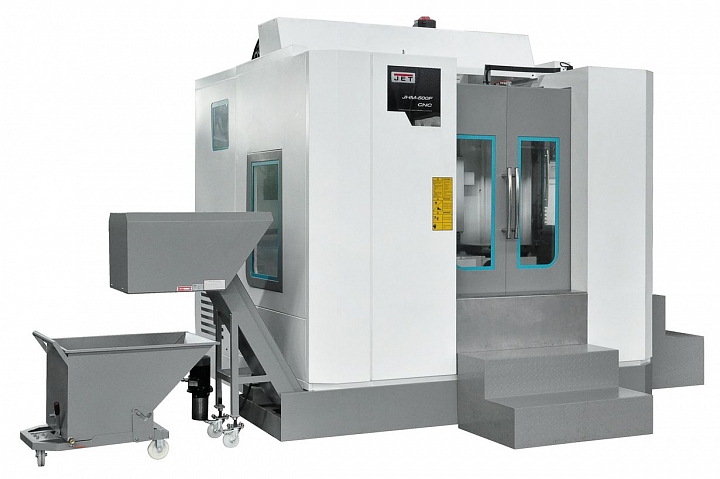

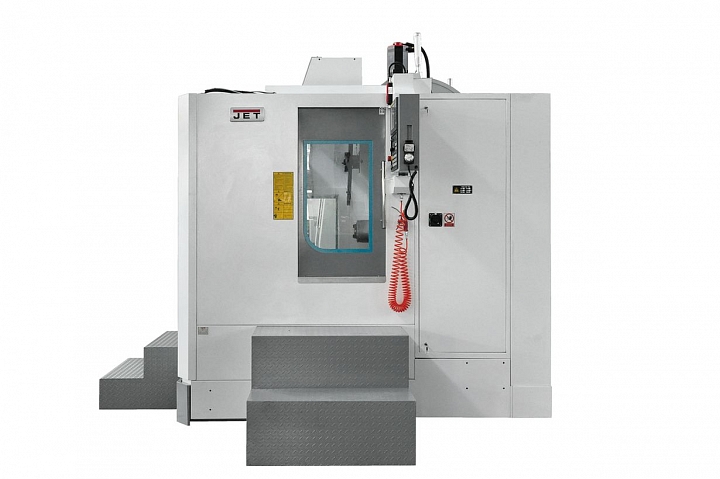

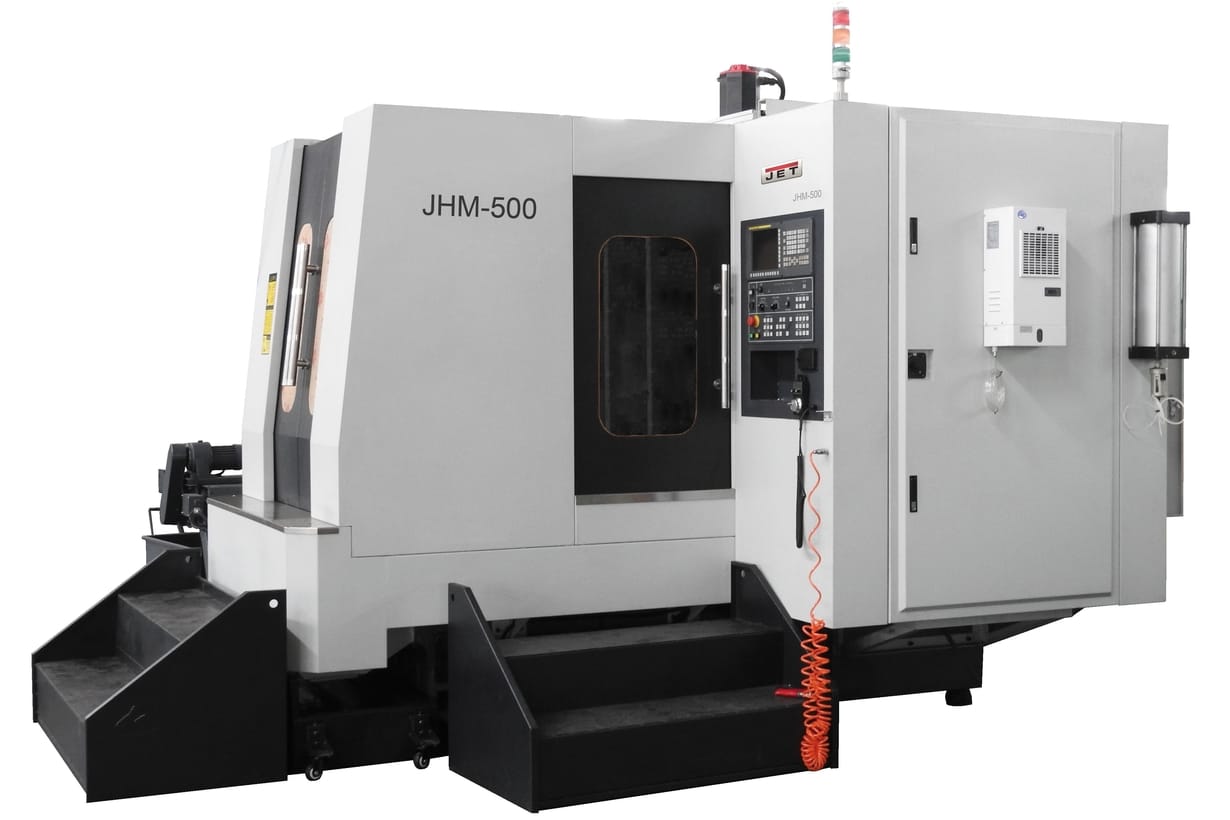

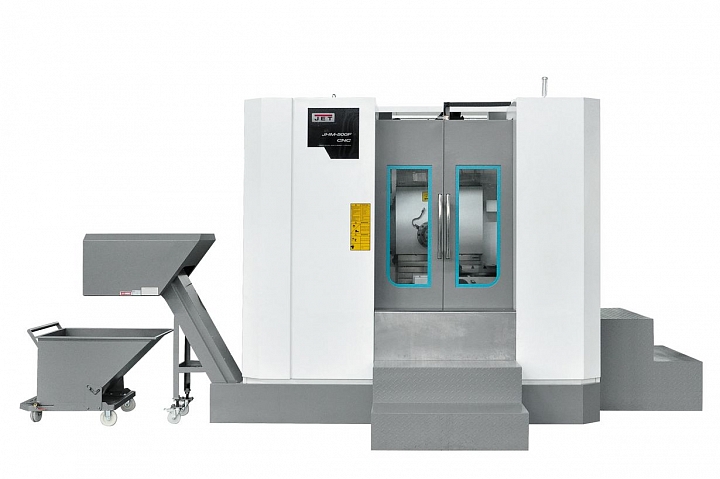

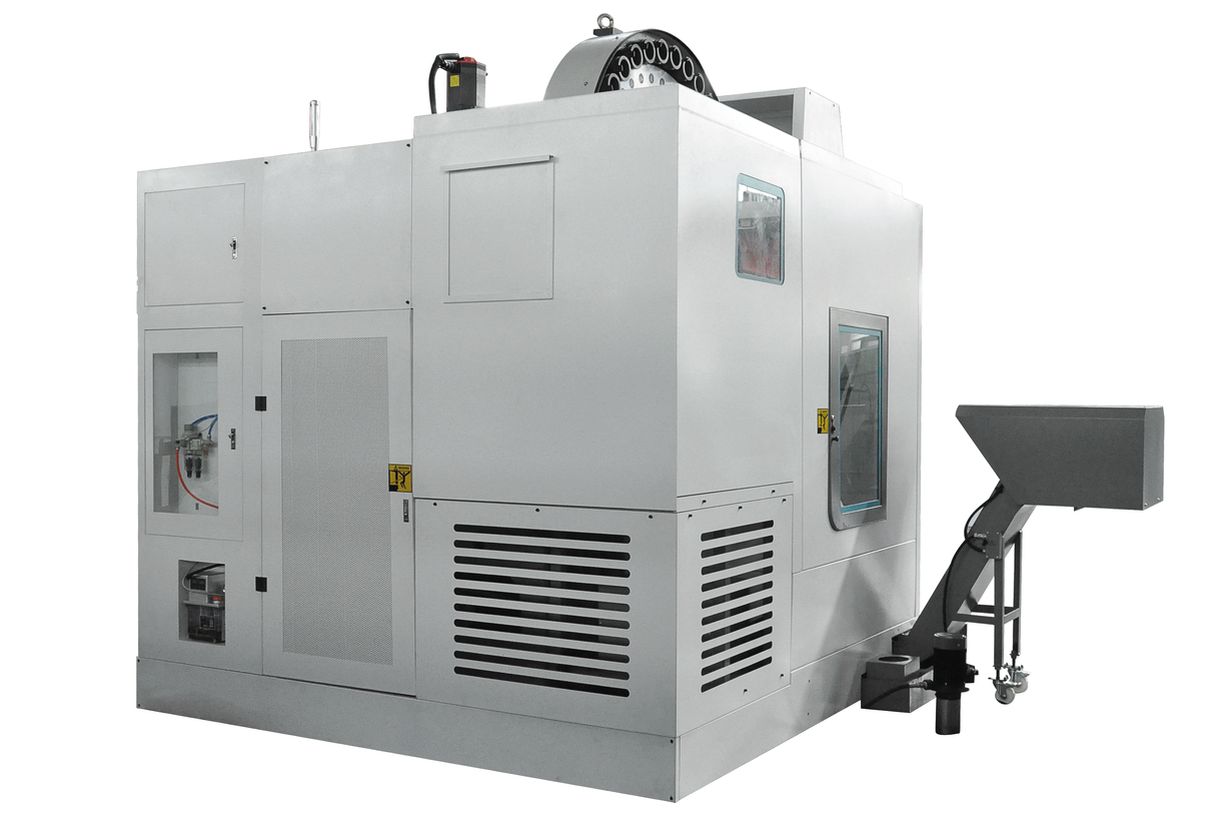

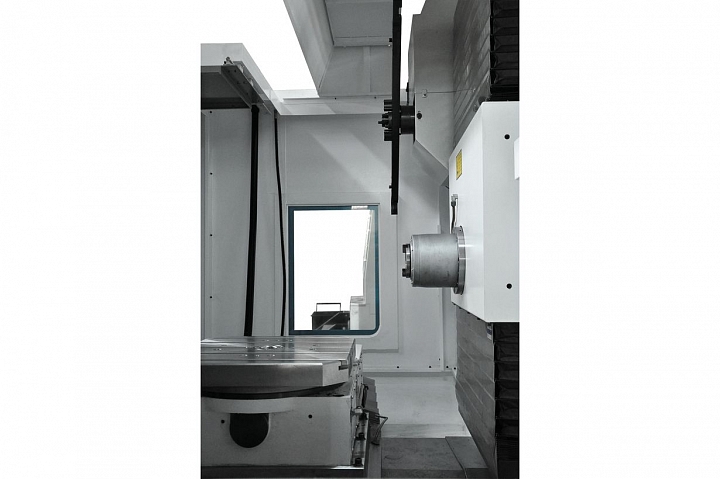

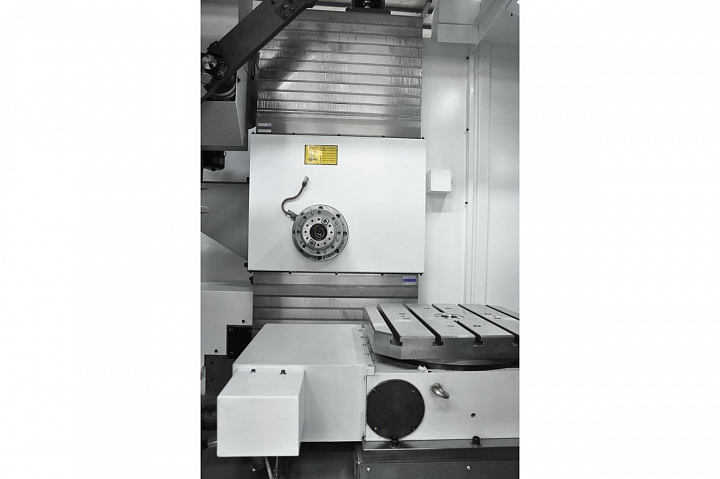

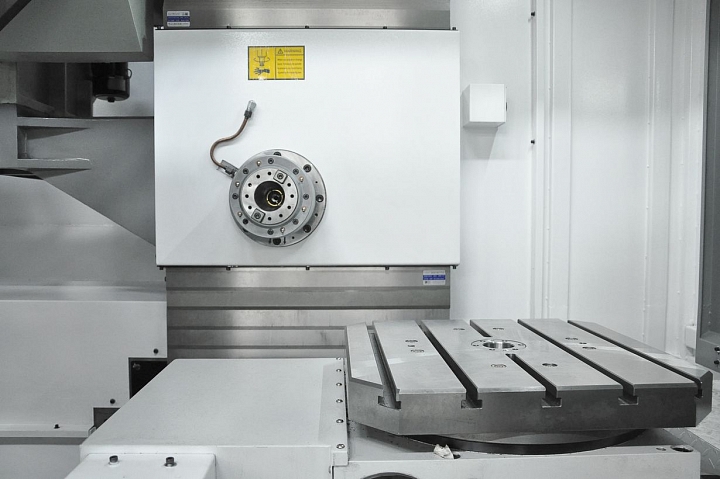

Серия JHM-500S/500LS CNC / JHM-500F/500LF CNC

Модель с ЧПУ Siemens 828D JHM-500S/500LS CNC
Модель с ЧПУ Fanuc 0i JHM-500F/500LF CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 500x500 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Макс. нагрузка на стол 500 кг
Число столов (паллет) 1 шт
Расстояние торец шпинделя-стол 90-710 мм
Расстояние ось шпинделя-колонна 150-750 мм
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 700х620х600 / 900x750x650 мм
Направляющие/ширина X,Y,Z качения/55,45,45 тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40x10, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000 об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24 шт
Макс. масса инструмента 18 кг
Макс. размеры инструмента, Ø/длина Ø112-200/350 мм
Время смены инструмента 3,8 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,01 мм
Повторяемость ±0,004 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24 м/мин
СОЖ:
Объем бака СОЖ 400 л
Мощность мотора системы подачи СОЖ 0,37/1,08 кВт
Мощность мототра гидростанции 1,5 кВт
МОЩНОСТЬ:
Мощность главного двигателя 15/18,5 кВт
Мощность мотора по осям X/Y/Z 4 кВт
Крутящий момент по осям X/Y/Z 20/36/36 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3200х4000x3000 мм
Масса нетто/брутто 11500 кг

Серия JHM-630S/630LS CNC / JHM-630F/630LF CNC

Модель с ЧПУ Siemens 828D JHM-630S/630LS CNC
Модель с ЧПУ Fanuc 0i JHM-630F/630LF CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 630x630 мм
Т-образные пазы, размер/кол-во/расстояние M16/24 мм/шт/мм
Макс. нагрузка на стол 1200 кг
Число столов (паллет) 2 шт
Расстояние торец шпинделя-стол 40-820 мм
Расстояние ось шпинделя-колонна 210-940 мм
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 900x780x730 / 1000х850х900 мм
Направляющие/ширина X,Y,Z скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 50x12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 50-4000 (2-х диапазонн.) об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 60 шт
Макс. масса инструмента 25 кг
Макс. размеры инструмента, Ø/длина Ø115-270/400 мм
Время смены инструмента 6 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,0025 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24 (30/30/24-630L) м/мин
СОЖ:
Объем бака СОЖ 400 л
Мощность мотора системы подачи СОЖ 0,37х2 кВт
Мощность мототра гидростанции 2,2 кВт
МОЩНОСТЬ:
Мощность главного двигателя 18,5/22 кВт
Мощность мотора по осям X/Y/Z 7/6/7 кВт
Крутящий момент по осям X/Y/Z 22/40/30 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 3300х4800x3000 мм
Масса нетто/брутто 18500 кг

Серия JHM-800S CNC / JHM-800F CNC

Модель с ЧПУ Siemens 828D JHM-800S CNC
Модель с ЧПУ Fanuc 0i JHM-800F CNC
РАБОЧАЯ ЗОНА:
Размеры стола XxY 800x800 мм
Т-образные пазы, размер/кол-во/расстояние 22/7 мм/шт/мм
Макс. нагрузка на стол 3000 кг
Число столов (паллет) 1 шт
Расстояние торец шпинделя-стол 100-1100 мм
Расстояние ось шпинделя-колонна 120-1120 мм
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 1300х1000х1000 мм
Направляющие/ширина X,Y,Z скольжения тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 50x12, 3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 5000 об/мин
Конус шпинделя BT50 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 60 шт
Макс. масса инструмента 25 кг
Макс. размеры инструмента, Ø/длина Ø125-250/400 мм
Время смены инструмента 4,6 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,0025 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24 м/мин
СОЖ:
Объем бака СОЖ 400 л
Мощность мотора системы подачи СОЖ 0,37/1,08 кВт
Мощность мототра гидростанции 2,2 кВт
МОЩНОСТЬ:
Мощность главного двигателя 18,5/22 кВт
Мощность мотора по осям X/Y/Z 7/6/7 кВт
Крутящий момент по осям X/Y/Z 38 Нм
ГАБАРИТЫ:
Габаритные размеры ДхШхВ 5300х5250x4030 мм
Масса нетто/брутто 19500 кг

Стандартная комплектация:

  • Система ЧПУ Fanuc 0i MF
  • Мощность мотора шпинделя до 22 кВт
  • Обороты шпинделя до 6000 об/мин
  • Конус шпинделя до BT50
  • Инструментальный магазин до 60 инструментов
  • Автоматический стружечный конвейер
  • Тележка для стружки
  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Пистолет для ручной подачи сжатого воздуха
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Siemens 828D
  • Двухскоростной редуктор ZF-Duoplan Gearbox
  • Системы контроля Renishaw/Hexagon
  • Shop Mill для системы с ЧПУ Siemens
  • Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

  • Превосходная жесткость конструкции, простота в эксплуатации. Станки подходят для точной обработки деталей, требующих высоких стандартов в операциях фрезерования, сверления, рассверливания, нарезания резьбы и т.д. 3-х координатная обработка высокой производительности может использоваться для дисковых и корпусных деталей, пресс-форм. Все основные компоненты обладают высокой жесткостью и превосходными характеристиками для точной механической обработки. Направляющие имеют хорошую несущую способность, высокую жесткость и точность, малое трение. Комплектации с несколькими паллетами серьезно повышают производительность станка.
  • Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
  • Шпиндели POSA и KENTURN (Тайвань).
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
  • Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
  • Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
