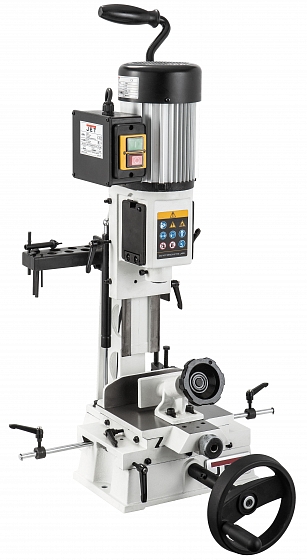

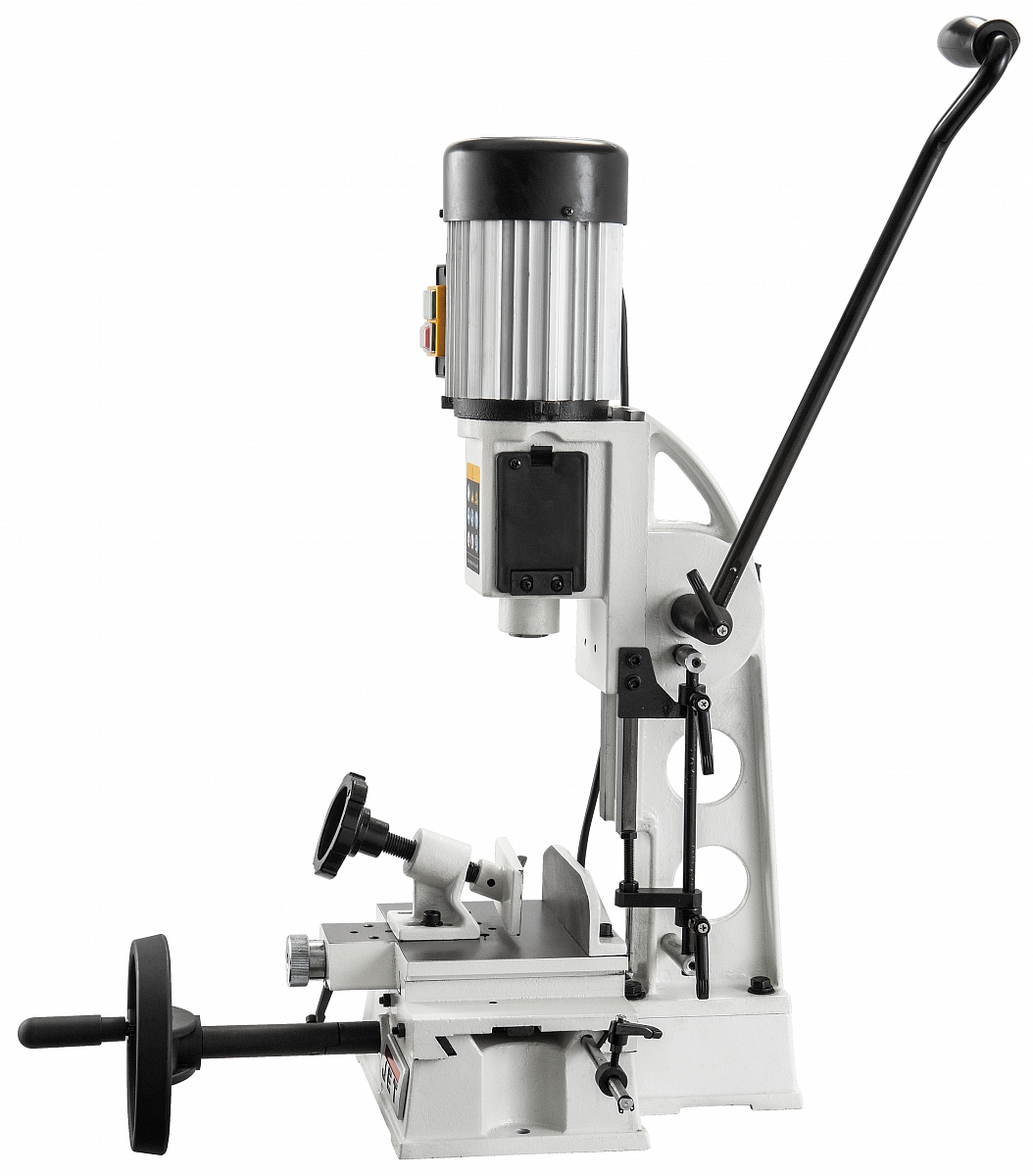

JET JBM-4 Долбежно-пазовальный станок
Описание
Особенности:- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Координатный рабочий стол
- Регулируемые ограничители хода по продольной оси
- Рабочий стол из чугунного литья

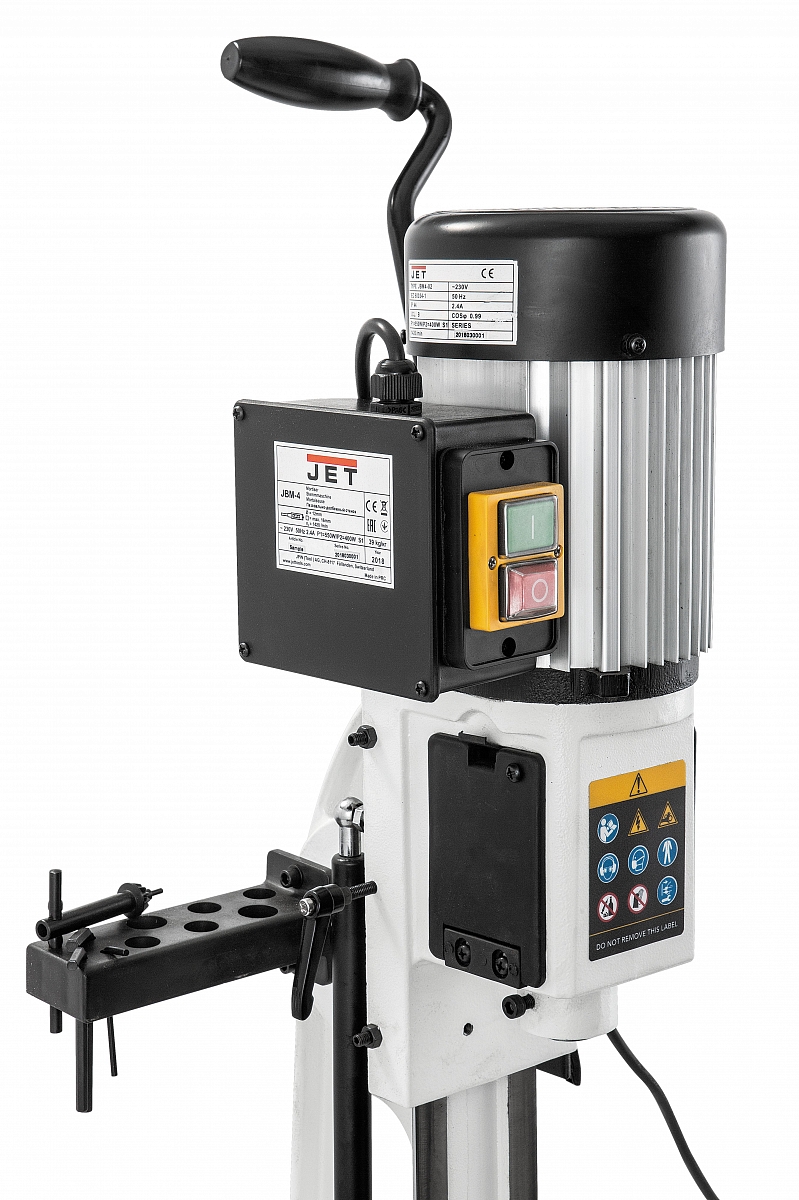

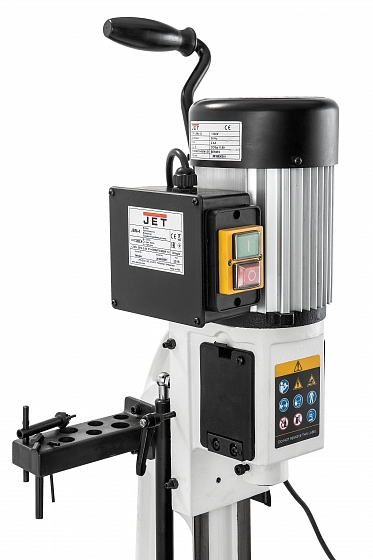

- Кронштейн для принадлежностей
JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

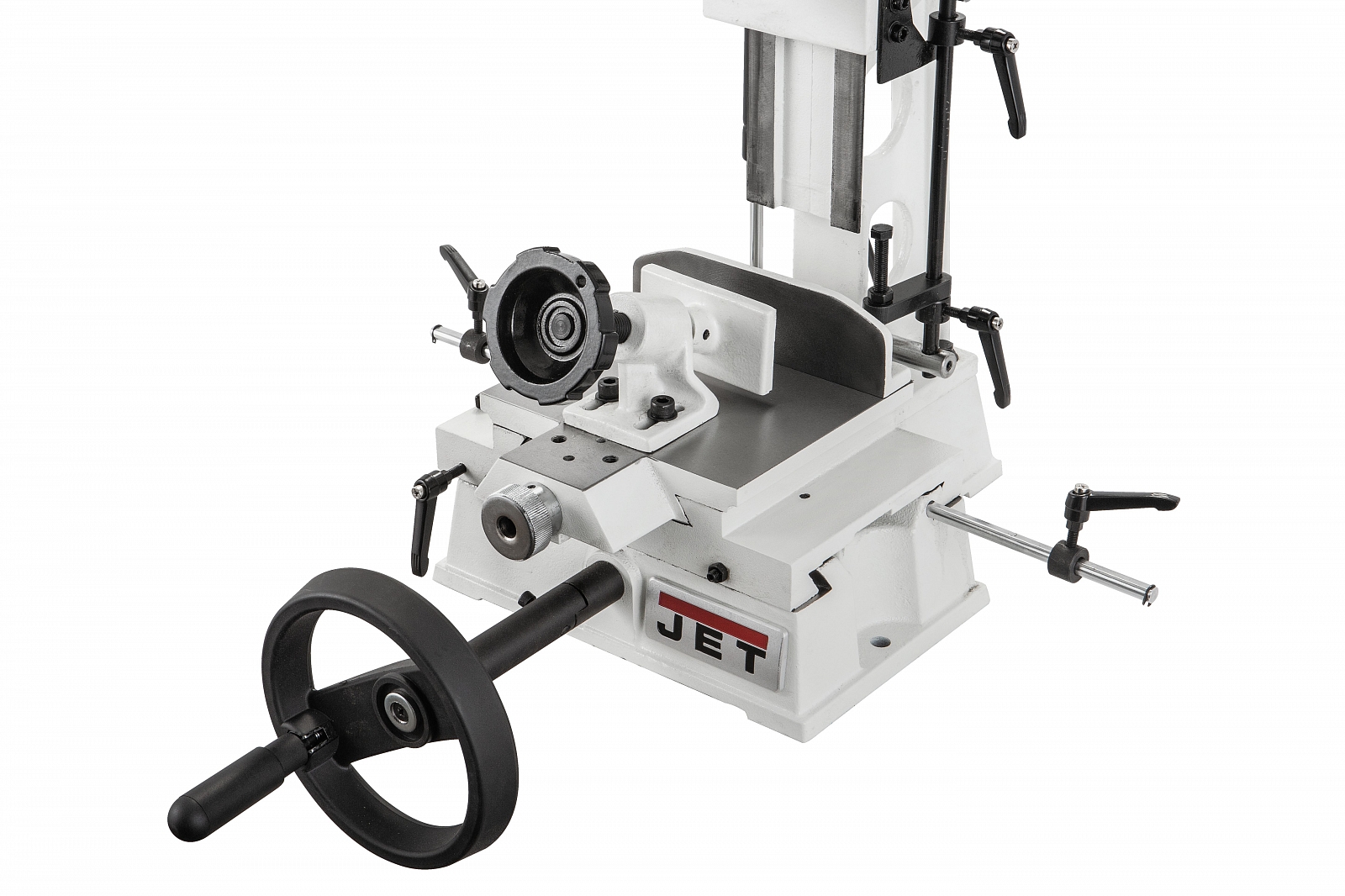

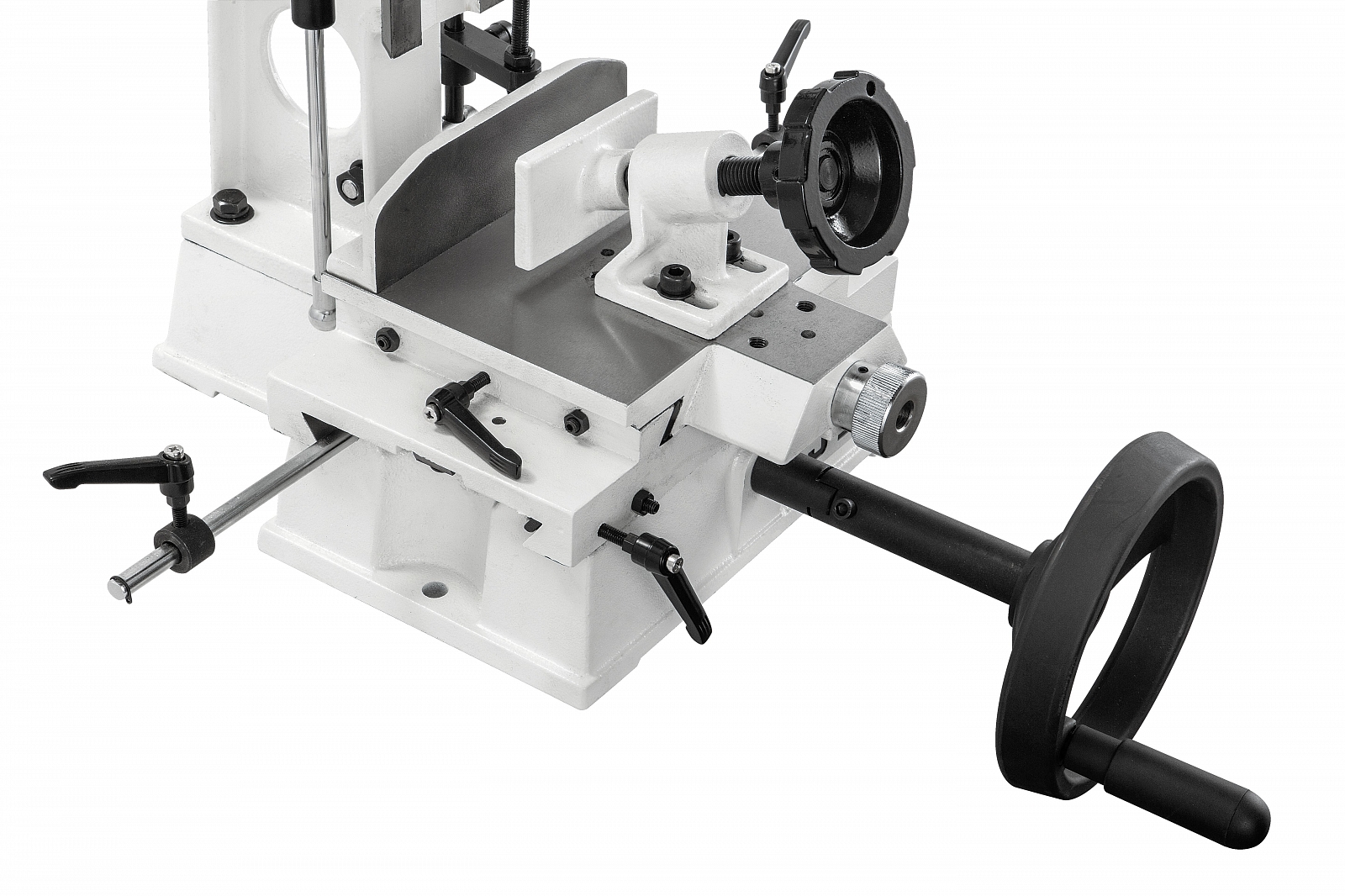

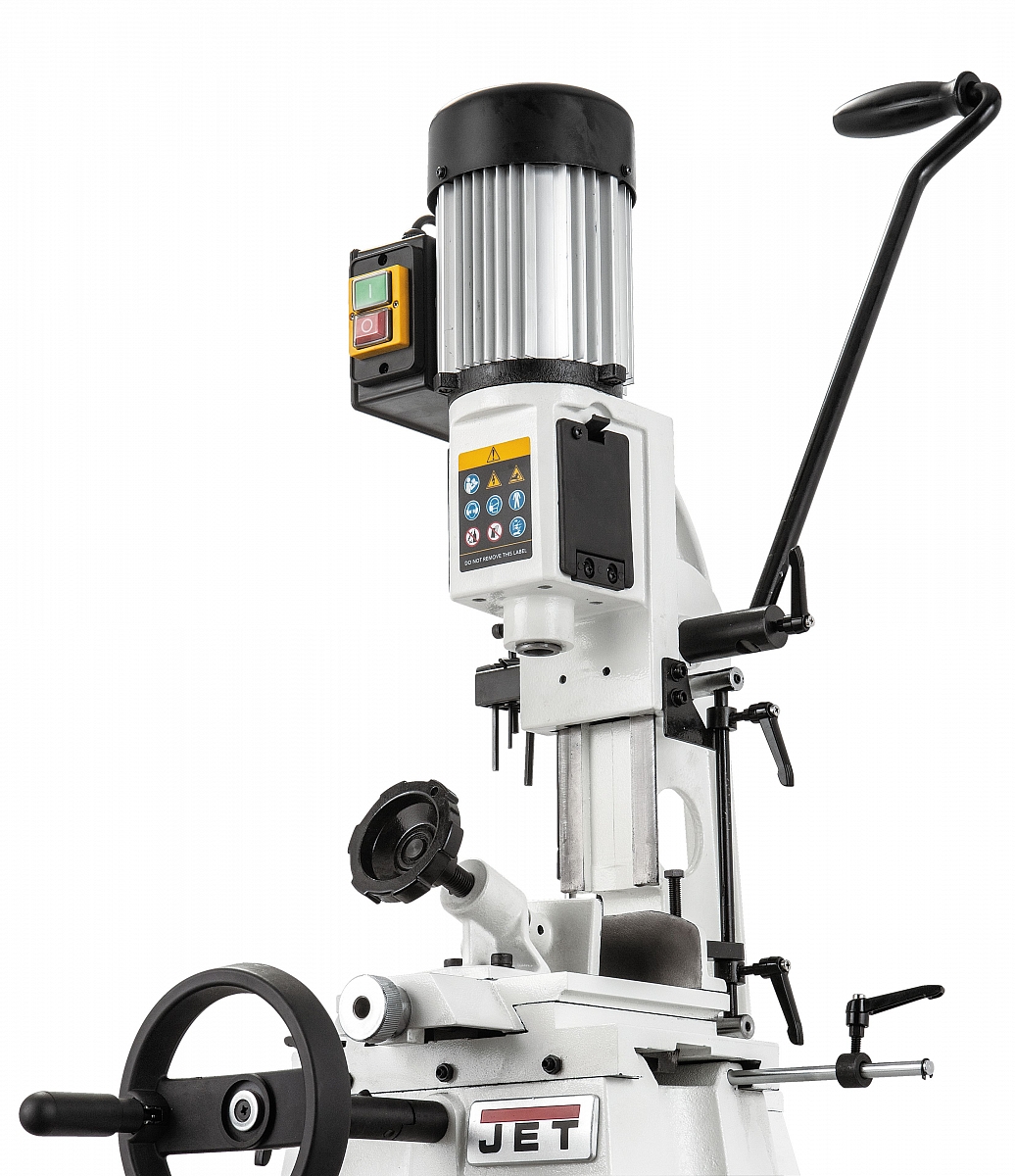

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.
Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
Характеристики
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность, кВт | 0,55 (0,4) |
| Частота вращения шпинделя на холостом ходу, об/мин | 1420 об/мин |
| Максимальный диаметр зажима сверлильного патрона | 13 мм |
| Максимальный размер резца (твердые/ мягкие породы) | 12/ 16 мм |
| Ход резца | 105 мм |
| Максимальная высота заготовки от стола, мм | 110 |
| Ход стола по осям (продольный/ поперечный) | 150/ 80 мм |
| Размеры рабочего стола (ДхШ), мм | 180х160 мм |
| Размеры упора заготовки (ДхВ) | 180х50 мм |
| Максимальное расстояние от упора до центра резца | 65 мм |
| Длина, мм | 275 |
| Ширина, мм | 440 |
| Высота, мм | 640 |
| Масса, кг | 39 |
| Длина в упаковке, см | 35 |
| Ширина в упаковке, см | 50 |
| Высота в упаковке, см | 70 |
| Масса в упаковке, кг | 41 |
- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Координатный рабочий стол
- Регулируемые ограничители хода по продольной оси
- Рабочий стол из чугунного литья
- Кронштейн для принадлежностей
JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.
Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.
Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
Комплектация

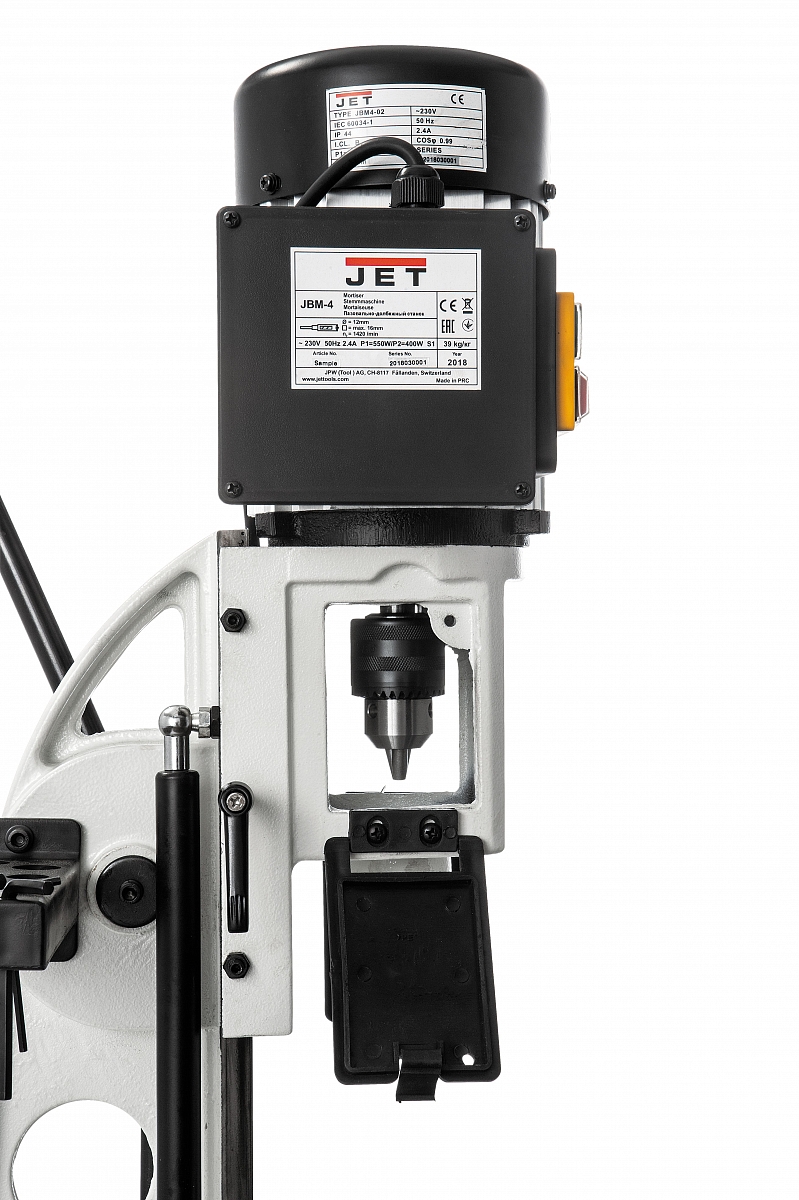

- Сверлильный патрон и зажимной ключ
- Втулка для установки резца с хвостовиком ¾’’
