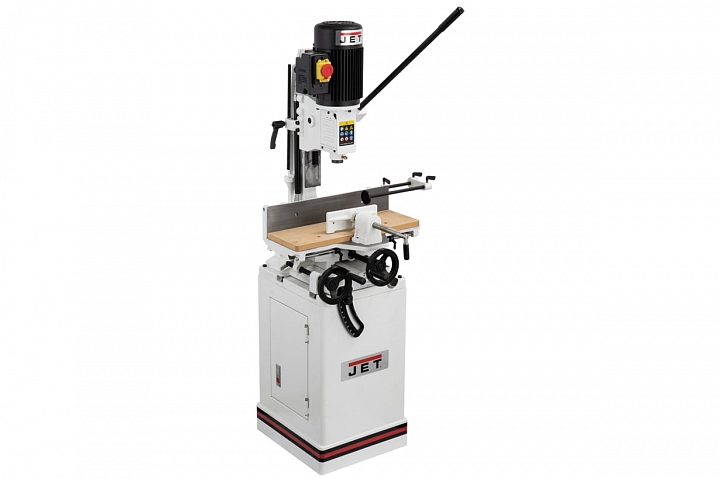

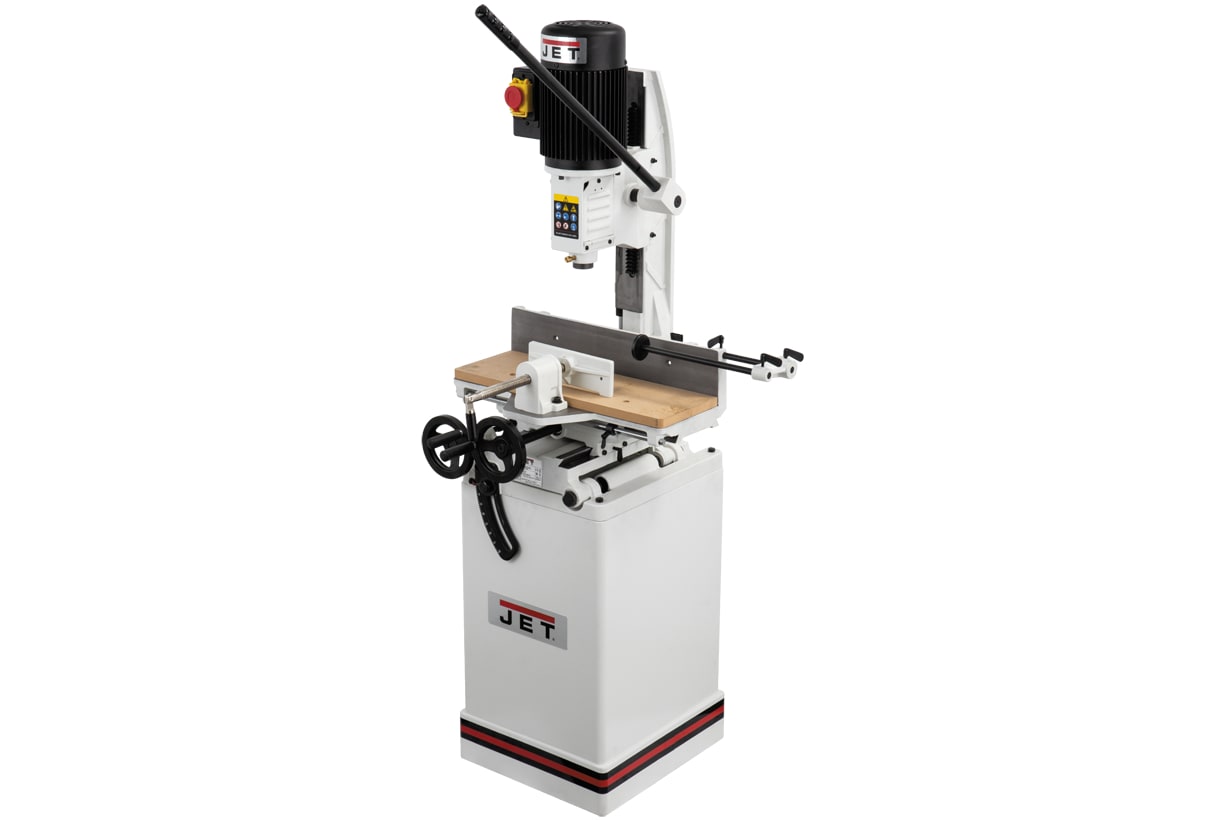

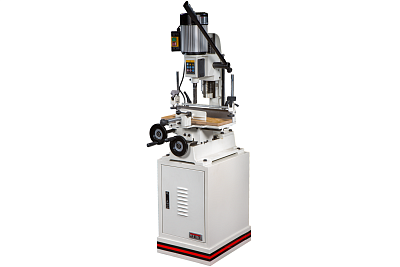

JET 719AS Долбёжно-пазовальный станок

Снят с производства
Описание Характеристики Комплектация Инструкции Отзывы 0

Описание

ОСОБЕННОСТИ:

  • Реечный механизм подачи с газовым упором
  • Регулируемый упор глубины долбления
  • Продольный упор заготовки
  • Винтовой прижим заготовки к продольному упору
  • Регулируемый торцевой упор заготовки

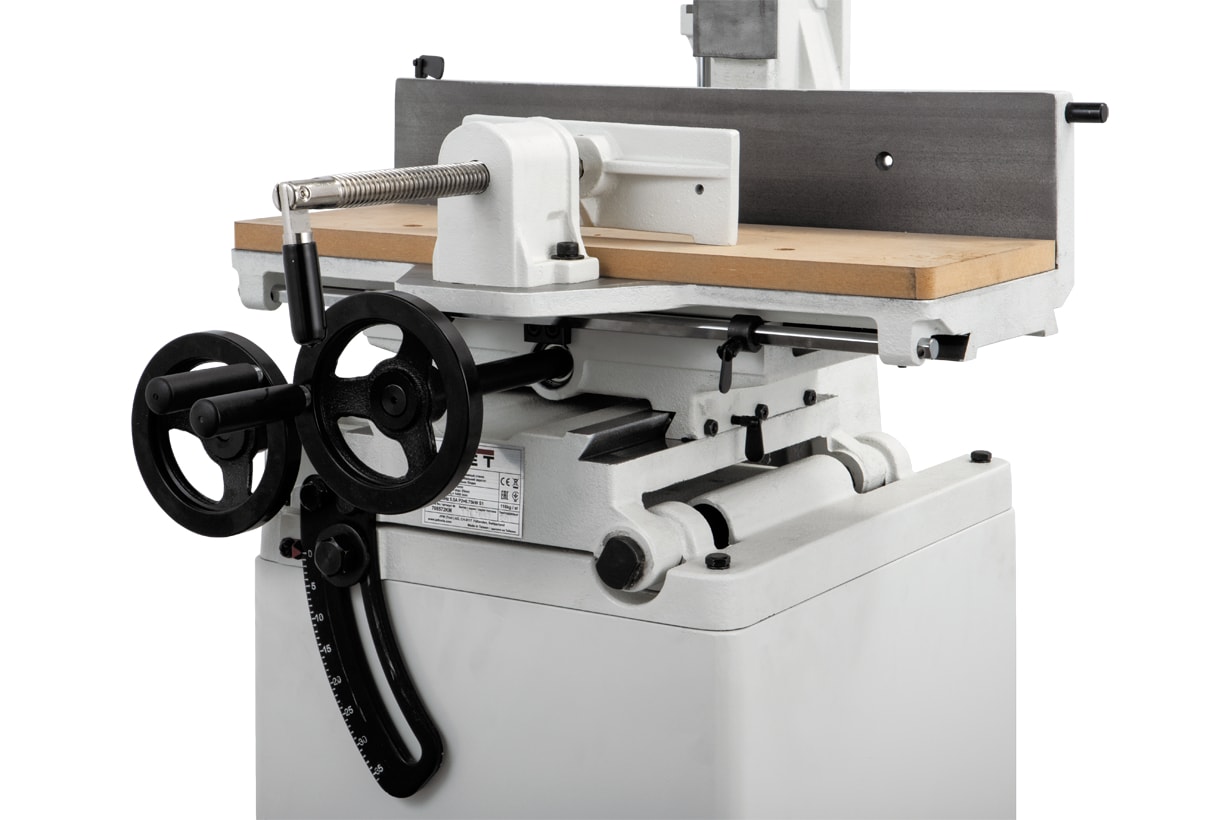

  • Координатный рабочий стол с маховиками подачи по осям
  • Регулируемые ограничители хода по осям
  • Рабочий стол из чугунного литья с деревянной накладкой
  • Возможность поворота колонны на 180° для работы с высокими заготовками над полом

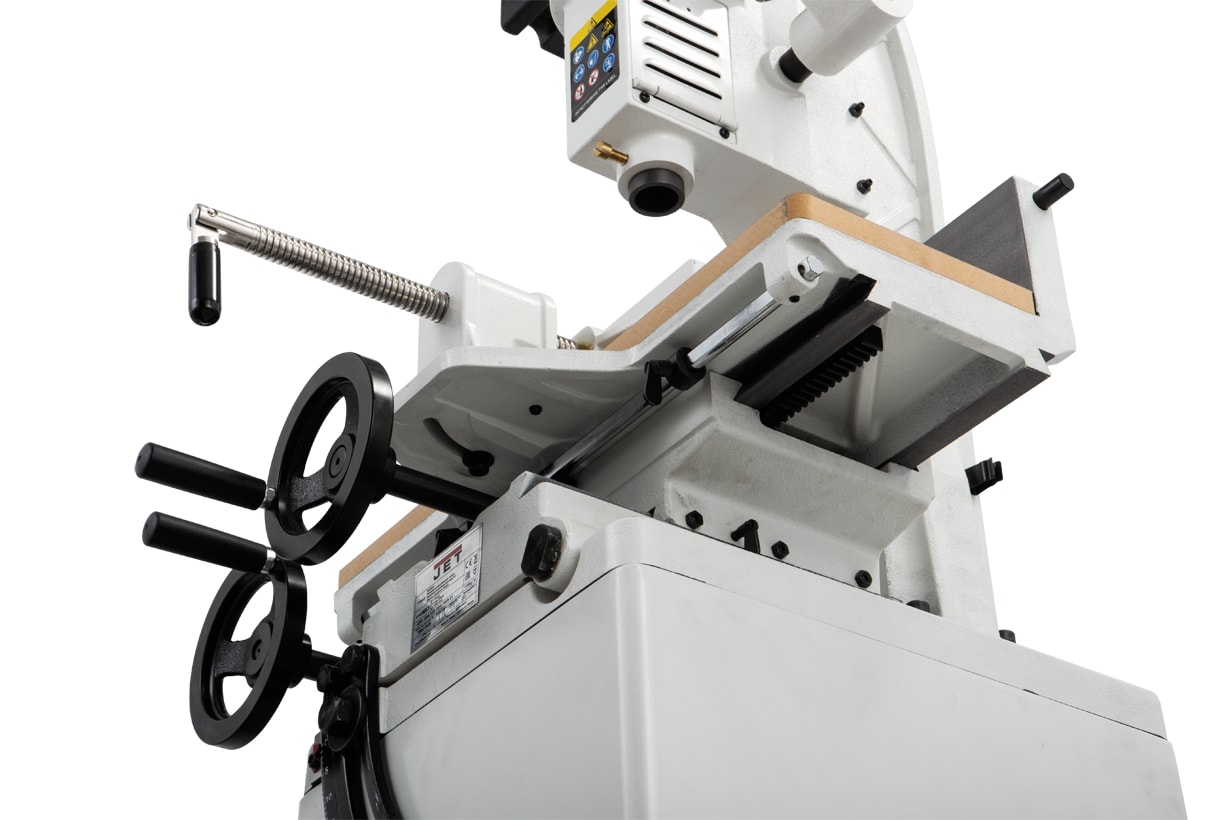

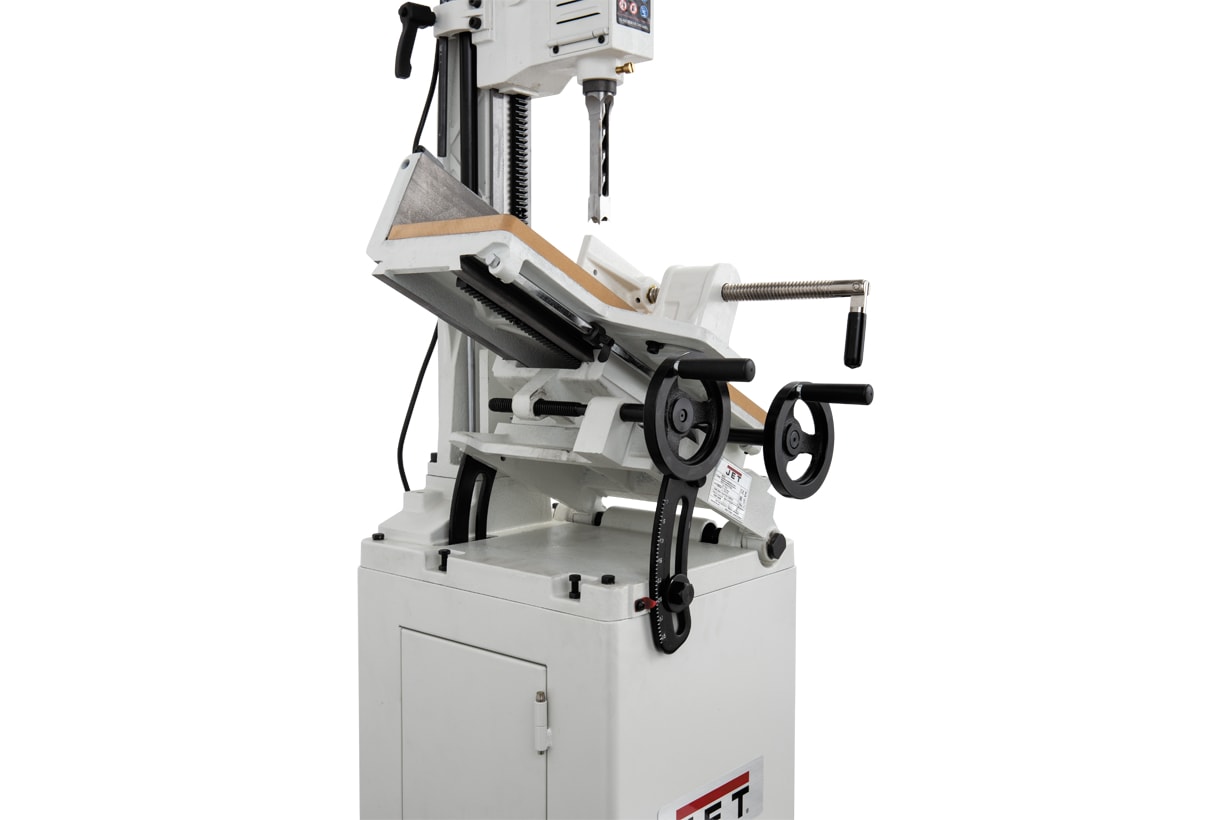

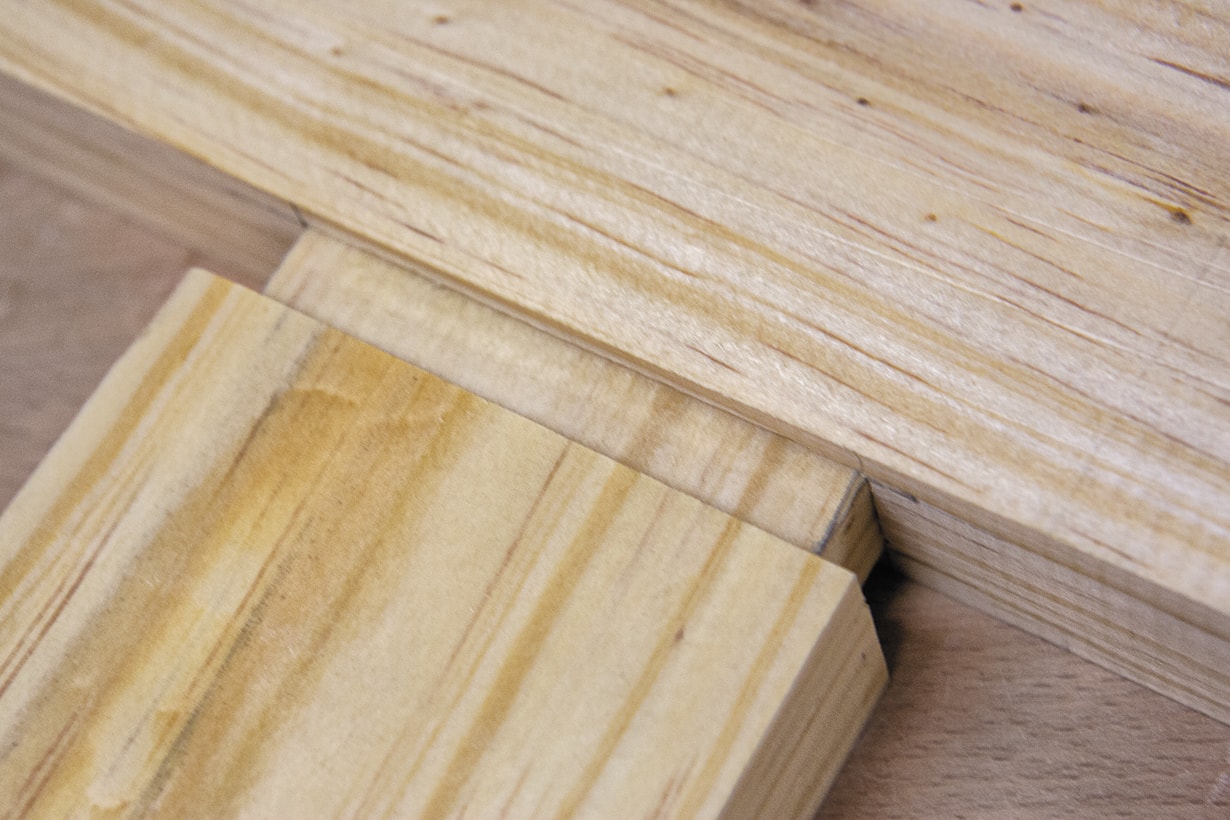

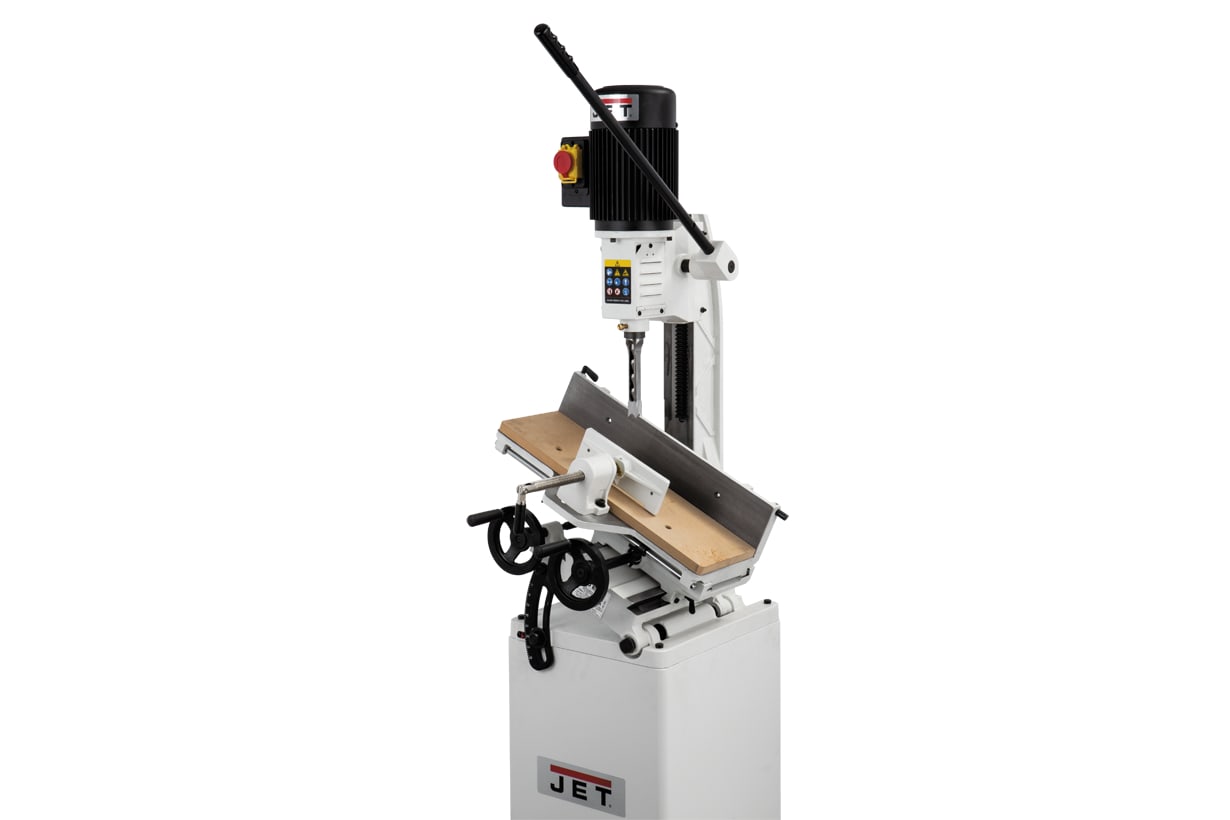

Профессиональный долбёжно-пазовальный станок Jet 719АS имеет общую базу с моделью 719А и в целом ей аналогичен, основное отличие – механизм наклона координатного стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Для установки требуемого угла предусмотрена транспортирная шкала.

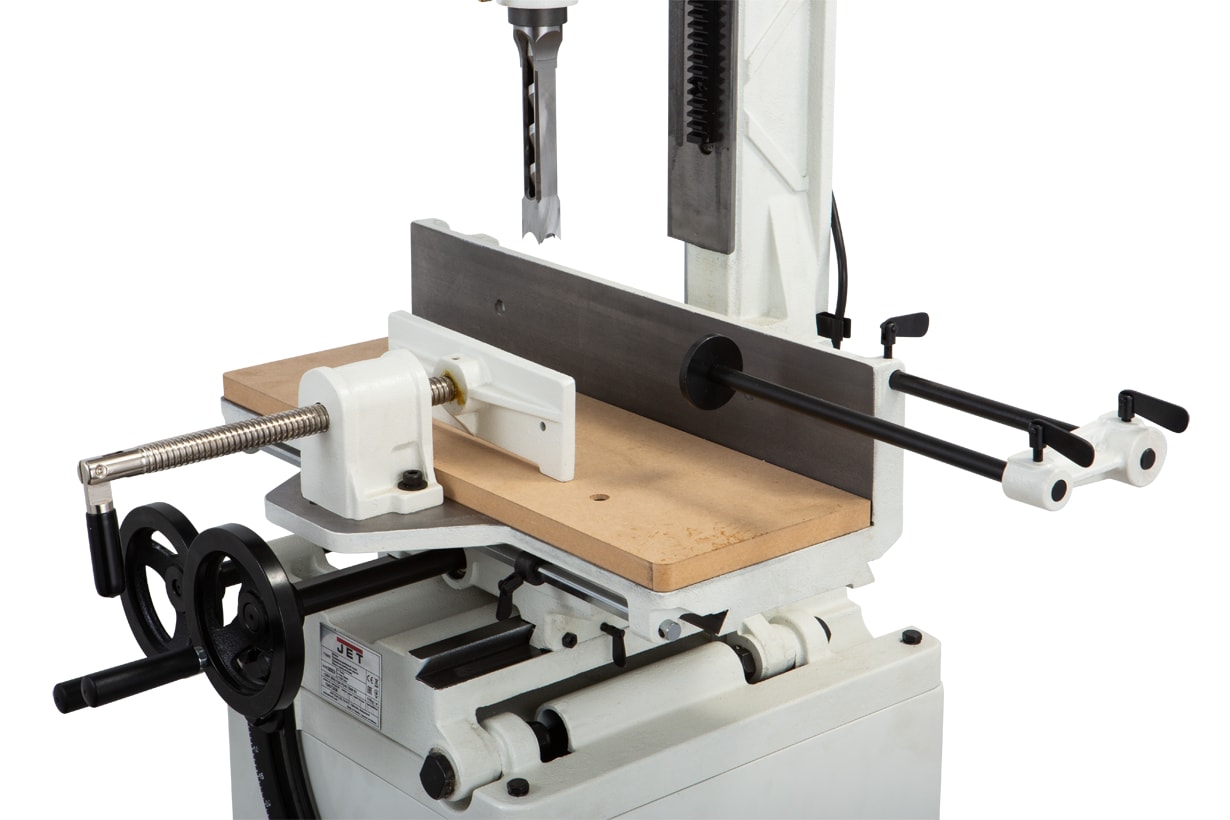

Стол с подачей по двум осям оборудован винтовым прижимом, на нём обрабатывают заготовки высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку детали обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми заготовками.

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Станок комплектуются винтовым прижимом для надёжной фиксации деталей на рабочем столе и регулируемым торцевым упором для серийной работы с одинаковыми деталями.

Характеристики

Потребляемая (выходная) мощность двигателя, кВт 1,3 (0,75)
Напряжение, В 230
Снят с производства Y
Частота вращения шпинделя на холостом ходу, об/мин 1450
Размеры рабочего стола (ДхШ), мм 520 х 180
Угол наклона стола 0-35°
Максимальный диаметр зажима сверлильного патрона 13 мм
Ход резца 200 мм
Размеры упора заготовки (ДхВ) 520 х 90 мм
Максимальное расстояние от упора до центра резца 100 мм
Максимальный размер резца (твердые/ мягкие породы) 19/ 25 мм
Максимальная высота заготовки от стола, мм 195
Ход стола по осям (продольный/ поперечный) 400/ 100 мм
Длина, мм 650
Ширина, мм 500
Высота, мм 1760
Масса, кг 125
Длина в упаковке, см 98
Ширина в упаковке, см 59
Высота в упаковке, см 12,05

ОСОБЕННОСТИ:

  • Реечный механизм подачи с газовым упором
  • Регулируемый упор глубины долбления
  • Продольный упор заготовки
  • Винтовой прижим заготовки к продольному упору
  • Регулируемый торцевой упор заготовки
  • Координатный рабочий стол с маховиками подачи по осям
  • Регулируемые ограничители хода по осям
  • Рабочий стол из чугунного литья с деревянной накладкой
  • Возможность поворота колонны на 180° для работы с высокими заготовками над полом

Профессиональный долбёжно-пазовальный станок Jet 719АS имеет общую базу с моделью 719А и в целом ей аналогичен, основное отличие – механизм наклона координатного стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Для установки требуемого угла предусмотрена транспортирная шкала.

Стол с подачей по двум осям оборудован винтовым прижимом, на нём обрабатывают заготовки высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку детали обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми заготовками.

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Станок комплектуются винтовым прижимом для надёжной фиксации деталей на рабочем столе и регулируемым торцевым упором для серийной работы с одинаковыми деталями.

Комплектация

  • Сверлильный патрон и зажимной ключ
  • Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16'' и 1''
  • Торцевой упор
  • Винтовой прижим заготовки
  • Накладка из МДФ для рабочего стола

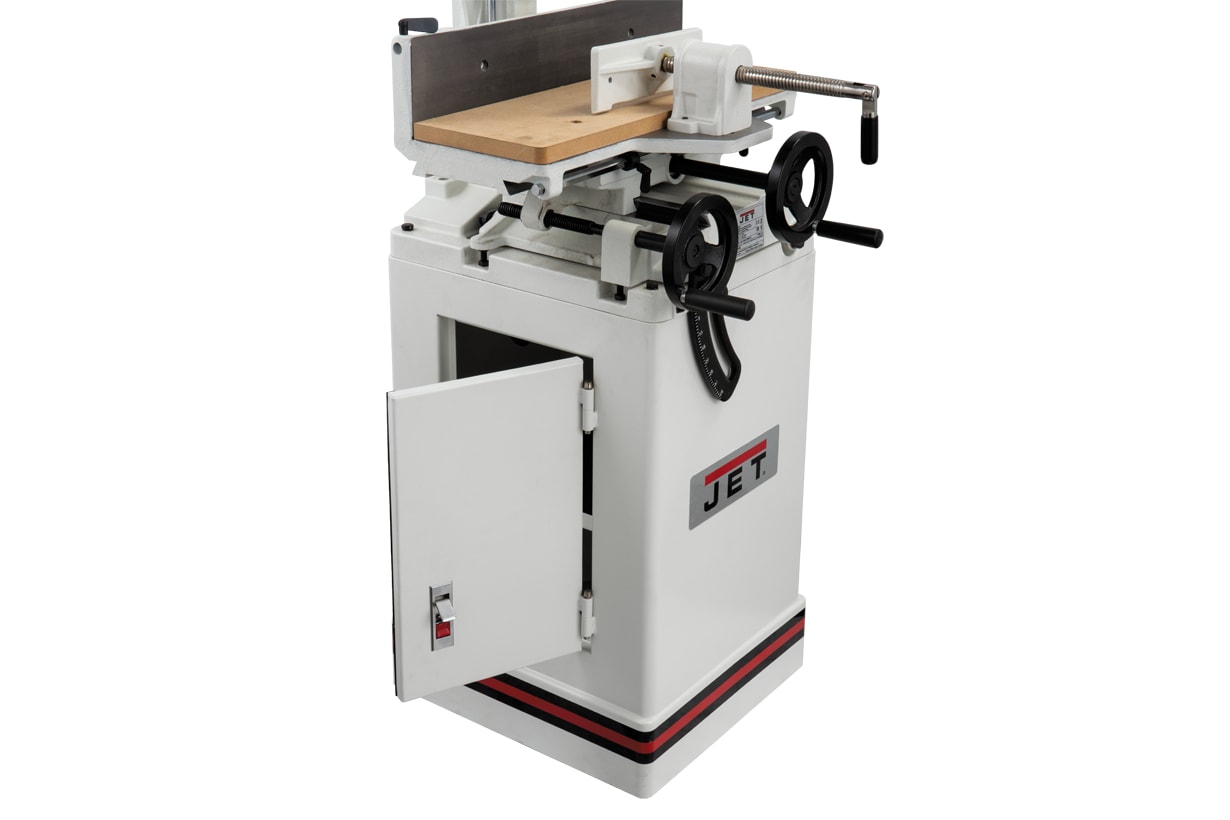

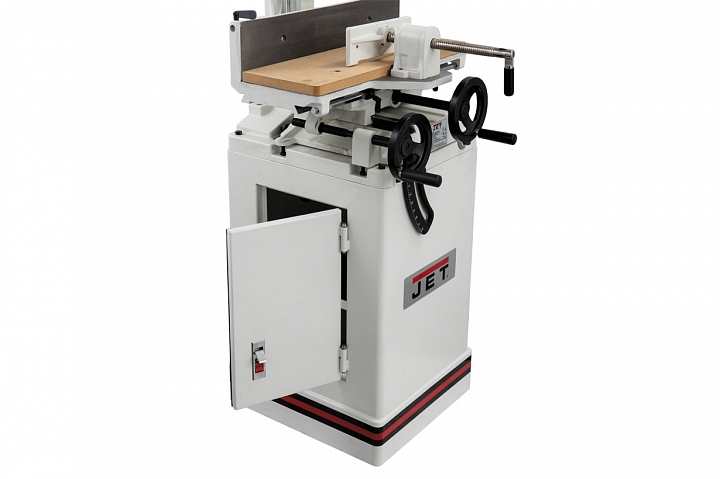

  • Закрытая подставка с отсеком для инструмента
