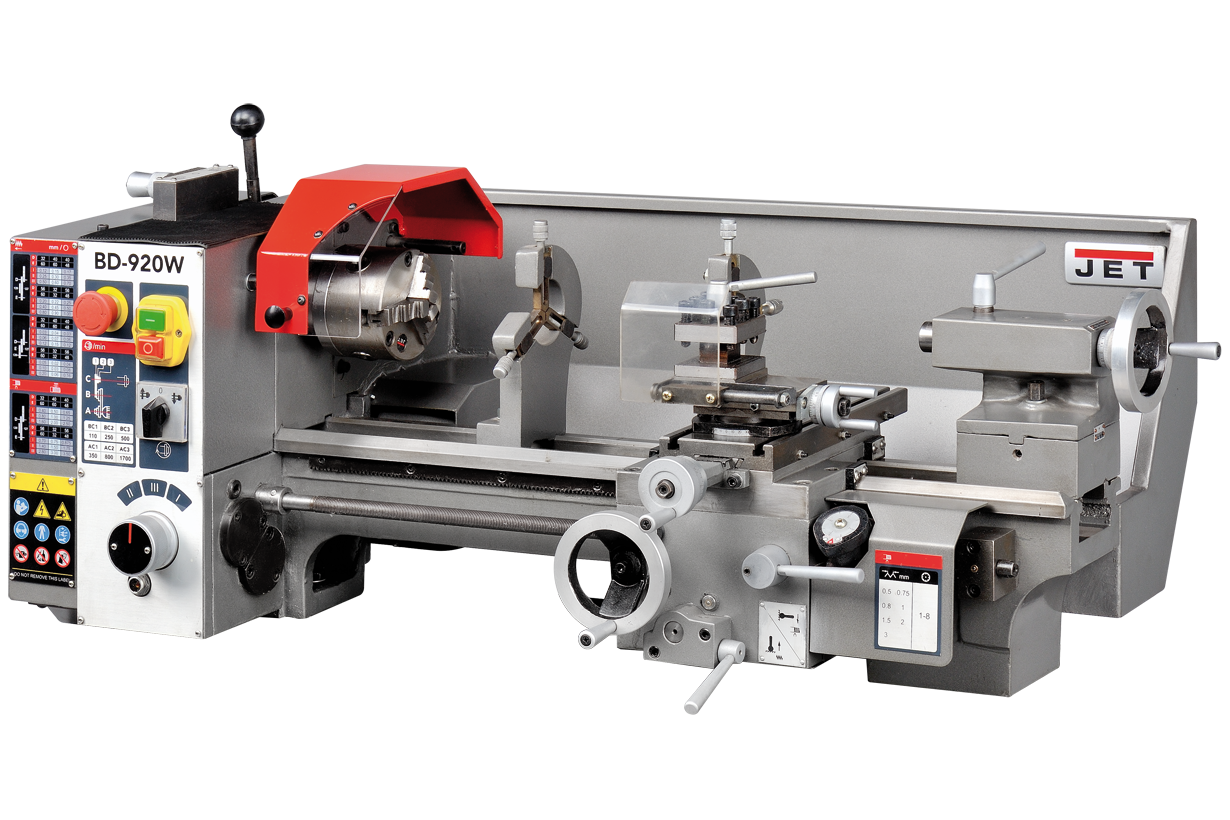

JET BD-920W Токарный станок
Снят с производства
Артикул: 321373M
JET BD-920W Токарный станок
Описание
- Закаленные и отшлифованные направляющие станины станка
- Механизм быстрого переключения скорости подачи
- Конические роликовые подшипники шпинделя
- Цена деления нониуса поперечного суппорта 0,05 мм
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Ременная передача главного шпинделя с системой быстрого переключения частоты вращения
- Реверсивное вращение шпинделя
- Регулировка зазоров направляющих при помощи клиновых планок
- Продольная подача по зубчатой рейке с малым износом
- Автоматическая подача продольного суппорта
- Комплект сменных шестерён для нарезания метрических и дюймовых резьб
Настольный токарно-винторезный станок JET BD-920W можно назвать самым популярным станком среди покупателей. Это звание он заслужил своей надежностью, простотой исполнения, богатой комплектацией, в базе, а самое главное, это единственный станок в классе настольных станков, который имеет 11 автоматических подач суппорта в продольном направлении. Давайте разберемся со всеми его особенностями по порядку.
Главная особенность станка — это то, что на BD-920W установлен асинхронный двигатель, который питается от розетки 220В и имеет мощность 0,55 кВт. Вращение, а самое главное момент на шпиндель в таком исполнение передается без потерь. Скорость вращения шпинделя изменяется за счет перекидывания ремня на шкивах, всего скоростей шесть.
Второй особенность станка является огромное количество резьб, как метрических, так и дюймовых, которые можно нарезать на станке. 18 Метрических и 30 дюймовых резьб – это тоже рекорд в классе!
Станок полностью механический, это означает, что у него нет электронной регулировки скорости и других систем, которые бы смогли уменьшить его надежность. BD-920W способен нарезать как правую, так и левую резьбы, переключение происходит с помощью паразитной шестерни. Станок имеет два направления вращения шпинделя, по часовой и против часовой стрелки. Так же станок оснащен редуктором, ручка переключения расположена в нижней части лицевой панели, который позволяет при одном наборе гитары, кстати из металлических шестеренок, использовать, либо три скорости автоматической подачи, либо три шага нарезаемой резьбы.
Станок поставляется в богатой комплектации и это тоже является одной из его особенностей. В комплект станка входят все необходимые инструменты для обслуживания и смазки станка, так же входит комплект металлических шестеренок для настройки гитары, трех и четырех кулачковые патроны, планшайба, подвижный и неподвижный люнеты, два упорных центра, резьбоуказатель. Вам останется только купить резцы и можно приступать к работе, а гарантия JET полностью Вас успокоит.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В | 230 |
| Диаметр обточки над станиной, мм | 220 |
| Диаметр обточки над поперечным суппортом, мм | 135 |
| Расстояние между центрами, мм | 500 мм |
| Частота вращения шпинделя, об/мин | 110 - 1700 |
| Количество скоростей шпинделя | 6 |
| Конус шпинделя | МК-3 |
| Диаметр проходного отверстия шпинделя, мм | 20 |
| Диапазон продольной подачи, мм/об | 0,03 - 0,2 |
| Количество продольных подач | 11 |
| Диапазон поперечной подачи, мм/об | 0,03 - 0,2 |
| Количество поперечных подач | 11 |
| Диапазон метрической резьбы, мм | 0,12 - 3,5 |
| Количество метрических резьб | 18 |
| Дюймовая резьба, TPI | 8 - 60 |
| Количество дюймовых резьб | 30 |
| Шаг ходового винта, мм | Tr 15x1 |
| Макс. размер резца, мм | 12 x 12 |
| Ход поперечного суппорта, мм | 125 |
| Ход верхнего суппорта, мм | 45 |
| Пиноль задней бабки | МК-2 |
| Ход пиноли задней бабки, мм | 40 |
| Диаметр пиноли, мм | 26 |
| Диапазон неподвижного люнета, мм | 9,5 - 190 |
| Диапазон подвижного люнета, мм | 12 - 90 |
| Расстояние между направляющими, мм | 115 |
| Мощность двигателя, кВт | 0,55 |
| Потребляемая мощность, кВт (S6 40%) | 0,98 |
| Тип двигателя | Асинхронный |
| Снят с производства | Y |
| Страна производителя | Китай |
| Длина, мм | 940 |
| Ширина, мм | 510 |
| Высота, мм | 500 |
| Масса, кг | 110 |
| Длина в упаковке, см | 106 |
| Ширина в упаковке, см | 56 |
| Высота в упаковке, см | 56 |
| Масса в упаковке, кг | 130 |
- Закаленные и отшлифованные направляющие станины станка
- Механизм быстрого переключения скорости подачи
- Конические роликовые подшипники шпинделя
- Цена деления нониуса поперечного суппорта 0,05 мм
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Ременная передача главного шпинделя с системой быстрого переключения частоты вращения
- Реверсивное вращение шпинделя
- Регулировка зазоров направляющих при помощи клиновых планок
- Продольная подача по зубчатой рейке с малым износом
- Автоматическая подача продольного суппорта
- Комплект сменных шестерён для нарезания метрических и дюймовых резьб
Настольный токарно-винторезный станок JET BD-920W можно назвать самым популярным станком среди покупателей. Это звание он заслужил своей надежностью, простотой исполнения, богатой комплектацией, в базе, а самое главное, это единственный станок в классе настольных станков, который имеет 11 автоматических подач суппорта в продольном направлении. Давайте разберемся со всеми его особенностями по порядку.
Главная особенность станка — это то, что на BD-920W установлен асинхронный двигатель, который питается от розетки 220В и имеет мощность 0,55 кВт. Вращение, а самое главное момент на шпиндель в таком исполнение передается без потерь. Скорость вращения шпинделя изменяется за счет перекидывания ремня на шкивах, всего скоростей шесть.
Второй особенность станка является огромное количество резьб, как метрических, так и дюймовых, которые можно нарезать на станке. 18 Метрических и 30 дюймовых резьб – это тоже рекорд в классе!
Станок полностью механический, это означает, что у него нет электронной регулировки скорости и других систем, которые бы смогли уменьшить его надежность. BD-920W способен нарезать как правую, так и левую резьбы, переключение происходит с помощью паразитной шестерни. Станок имеет два направления вращения шпинделя, по часовой и против часовой стрелки. Так же станок оснащен редуктором, ручка переключения расположена в нижней части лицевой панели, который позволяет при одном наборе гитары, кстати из металлических шестеренок, использовать, либо три скорости автоматической подачи, либо три шага нарезаемой резьбы.
Станок поставляется в богатой комплектации и это тоже является одной из его особенностей. В комплект станка входят все необходимые инструменты для обслуживания и смазки станка, так же входит комплект металлических шестеренок для настройки гитары, трех и четырех кулачковые патроны, планшайба, подвижный и неподвижный люнеты, два упорных центра, резьбоуказатель. Вам останется только купить резцы и можно приступать к работе, а гарантия JET полностью Вас успокоит.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Комплектация
- 3-х кулачковый патрон Ø100 мм
- 4-х кулачковая планшайба Ø190 мм
- Планшайба Ø190 мм
- 4-х позиционный резцедержатель с фиксатором
- Однопозиционный резцедержатель
- Подвижный и неподвижный люнеты
- Комплект сменных шестерен
- Невращающиеся упорные центры МК-2 и МК-3
- Указатель резьбы
- Комплект обратных кулачков
- Задняя стенка
