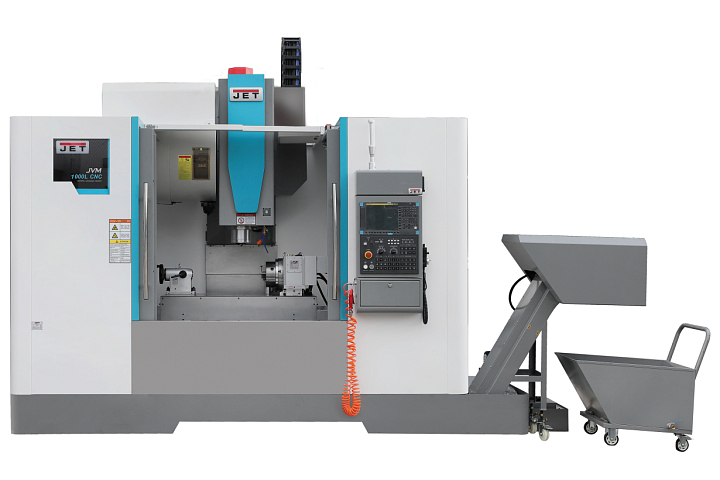

| Модель с ЧПУ Fanuc 0i | JVM-1000LA |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Макс. нагрузка на стол | 800 кг |
| Расстояние шпиндель-стол | 150-670 мм |
| Расстояние шпиндель-стойка | 550 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х520х520 мм |
| Направляющие/ширина X,Y,Z | качения/35 тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы | 40х12 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 12000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø78-120/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость перемещений X/Y/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Объём бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность мотора шпинделя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2300х2700 мм |
| Масса | 5500 кг |
