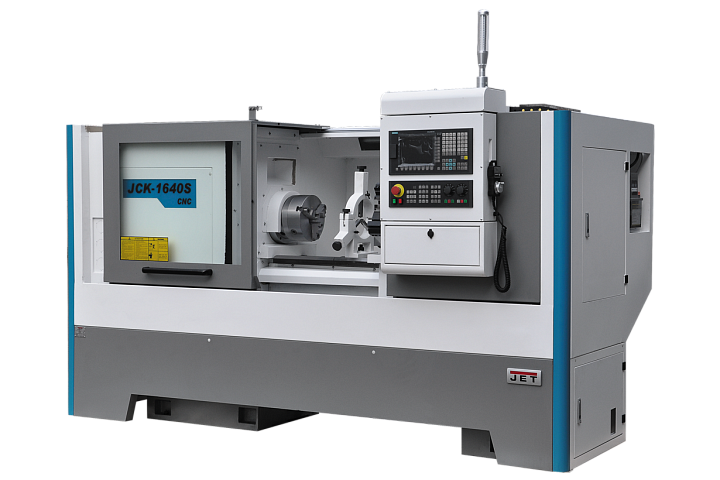

Серия JCK-1630 / 1640 / 1660S CNC
| Модель с ЧПУ Siemens 808DA | JCK-1630 / 1640 / 1660S CNC |
|---|---|
| Модель с ЧПУ Siemens 828D | JCK-1630 / 1640 / 1660S CNC |
| Модель с ЧПУ Fanuc 0i | JCK-1630 / 1640 / 1660F CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 400 мм |
| при использовании рев. головы | 295 мм |
| Макс. Ø заготовки над суппортом | 210 мм |
| при использовании стационарных резцовых блоков | 165 мм |
| Расстояние между центрами | 750 / 1000 / 1500 мм |
| Макс. длина точения | 600 / 850 / 1350 мм |
| при использовании рев. головы | 430 / 680 / 1180 мм |
| Ø патрона | 8 (200); 10 (250); 12 (305) дюйм (мм) |
| Ø гидравлич. патрона | 8 (200); 10 (250); 12 (305) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 250 мм |
| при использовании стационарных резцовых блоков | 320 мм |
| Макс. перемещение по оси Z | 710 / 960 / 1460 мм |
| Направляющие / ширина X,Z | скольжения тип / мм |
| Ø ШВП X / Zх шаг резьбы, класс точности | 25х4 / 40х6 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 100-2000 об / мин |
| Конус шпинделя | D8 / МК-7 тип |
| Ø проходного отверстия в шпинделе | 80 мм |
| Ø отверстия в гидравлич. патроне | 52; 75; 91 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52; 75 (опция) мм |
| Макс. Ø прутка (гидравлич. патрон) | 48; 63 (опция) мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 4; 6; 8 шт |
| Макс. размер инструмента | 25х25; 20х20 (6 поз.) мм |
| Макс. Ø инструмента | 20 (6 поз.) мм |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | MK-4 тип |
| Ø пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 130 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,016 мм |
| Повторяемость | ±0,009 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X / Z | 8 / 10 м / мин |
| СОЖ: | |
| Мощность мотора системы подачи СОЖ | 0,09 кВт |
| Мощность мототра гидростанции | 0,75 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 5,5; 7,5 кВт |
| Крутящий момент на главном двигателе | 57; 76 Нм |
| Крутящий момент на шпинделе | 142; 190 Нм |
| Макс. крутящий момент на шпинделе | до 450 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2060 / 2310 / 2790×1345×1600 мм |
| Масса нетто / (брутто) | 2170(2520) / 2250(2580) / 2800 кг |
| Масса нетто / (брутто) | 1123 / 1290 кг |
Опции:
Особенности:
| Револьверная голова | Есть |
