JET JTS-1600-T Циркулярная пила с подвижным столом
Описание
Особенности:
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки

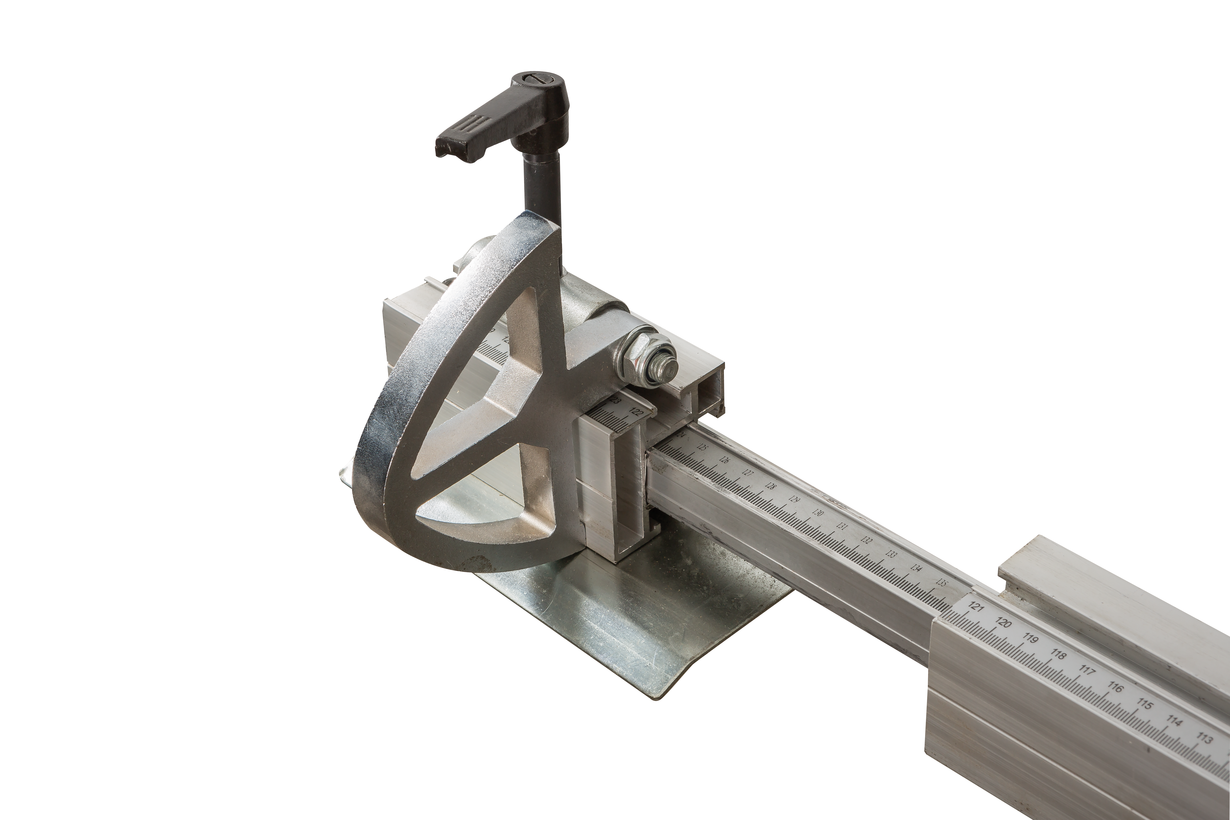

- Съемный поворотный упор подвижного стола с угловой разметкой
JET JTS-1600-Т циркулярная пила профессионального класса, оснащенная кареткой с расширением на телескопической опоре. Этот узел во многом унифицирован с теми, что устанавливается на форматно-раскроечные станки, относящиеся к более высокому классу оборудования, и поэтому соответствует самым высоким требованиям по жесткости, точности хода и долговечности.
Максимальная длина реза, выполняемого на нем, 1600 мм. Для работы на подвижном столе предусмотрен раздвижной поперечный упор с откидным «башмаком» (используется совместно с расширением на телескопической опоре), продольный упор и эксцентриковый прижим заготовки. Для пиления под углом предусмотрен вспомогательный упор с транспортирной шкалой.
Для выполнения продольных резов есть параллельный упор, установленный на чугунном основании, которое перемещается вдоль направляющей штанги. Узел оборудован эксцентриковым механизмом фиксации и рукояткой для точной подстройки положения.
Основной рабочий стол литой чугунный, к нему стыкуются расширитель и удлинитель, сделанные из стального листа.
Станок, по цене и характеристикам сравним JTS-600XL, но в отличие от этой модели относится к профессиональной линейке циркулярных пил с кареткой и в полной мере обладает всеми их достоинствами: жесткостью, точностью настроек, стабильностью в работе, мощностью и надежностью.
Характеристики
| Напряжение, В | 400 |
| Потребляемая (выходная) мощность, кВт | 3,0 (2,5) |
| Частота вращения пильного диска на холостом ходу, об/мин | 4250 |
| Внешний (посадочный) диаметр пильного диска, мм | 315 (30) |
| Угол наклона пильного диска | 0-45° |
| Максимальная глубина пропила под углом 0° и 45°, мм | 105 и 75 мм |
| Размеры рабочего стола (ДхШ), мм | 760х350 мм |
| Удлинение рабочего стола (ДхШ), мм | 500х350 |
| Дополнительное расширение рабочего стола из стального листа справа (ДхШ) | 760х600 |
| Максимальная ширина заготовки при пилении с параллельным упором справа, мм | 940 |
| Размеры подвижного стола (ДхШ), мм | 1600х240 |
| Расширение подвижного стола (ДхШ), мм | 420х600 |
| Максимальная ширина до ограничителя торцевого упора подвижного стола, мм | 2200 |
| Ход подвижного стола (каретки), мм | 1600 |
| Диаметр вытяжного штуцера, мм | 100 |
| Снят с производства | Y |
| Длина, мм | 1700 |
| Ширина, мм | 2100 |
| Высота, мм | 880 |
| Масса, кг | 223 |
Особенности:
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из стального листа справа
- Съемный удлинитель рабочего стола из стального листа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки
- Съемный поворотный упор подвижного стола с угловой разметкой
JET JTS-1600-Т циркулярная пила профессионального класса, оснащенная кареткой с расширением на телескопической опоре. Этот узел во многом унифицирован с теми, что устанавливается на форматно-раскроечные станки, относящиеся к более высокому классу оборудования, и поэтому соответствует самым высоким требованиям по жесткости, точности хода и долговечности.
Максимальная длина реза, выполняемого на нем, 1600 мм. Для работы на подвижном столе предусмотрен раздвижной поперечный упор с откидным «башмаком» (используется совместно с расширением на телескопической опоре), продольный упор и эксцентриковый прижим заготовки. Для пиления под углом предусмотрен вспомогательный упор с транспортирной шкалой.
Для выполнения продольных резов есть параллельный упор, установленный на чугунном основании, которое перемещается вдоль направляющей штанги. Узел оборудован эксцентриковым механизмом фиксации и рукояткой для точной подстройки положения.
Основной рабочий стол литой чугунный, к нему стыкуются расширитель и удлинитель, сделанные из стального листа.
Станок, по цене и характеристикам сравним JTS-600XL, но в отличие от этой модели относится к профессиональной линейке циркулярных пил с кареткой и в полной мере обладает всеми их достоинствами: жесткостью, точностью настроек, стабильностью в работе, мощностью и надежностью.
Комплектация
- Пильный диск Z48
- Параллельный упор
- Стальной из листа расширитель рабочего стола справа и опора для него
- Удлинитель рабочего стола
- Подвижный стол
- Упор подвижного стола с угловой разметкой
- Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
- Удлинитель подвижного стола
- Прижим заготовки
