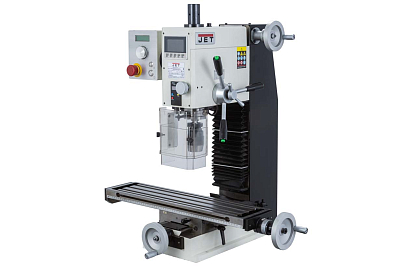

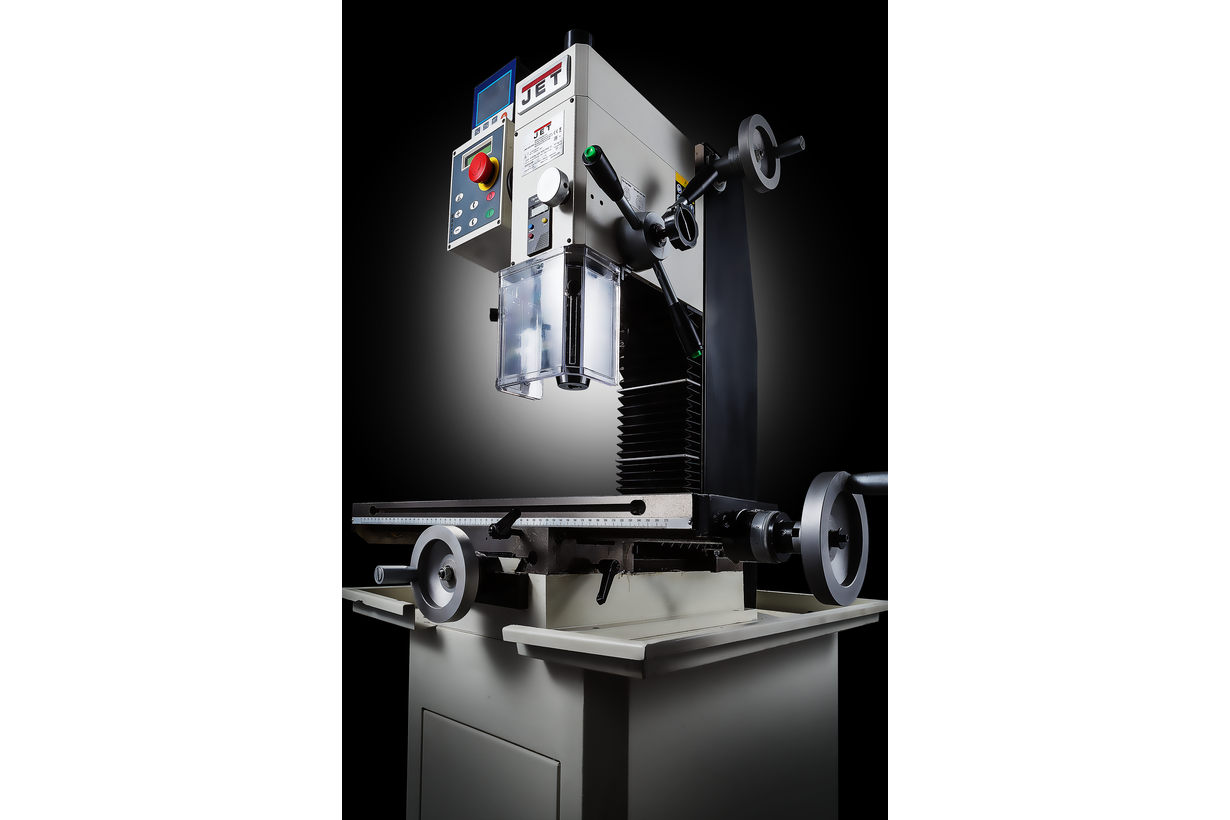

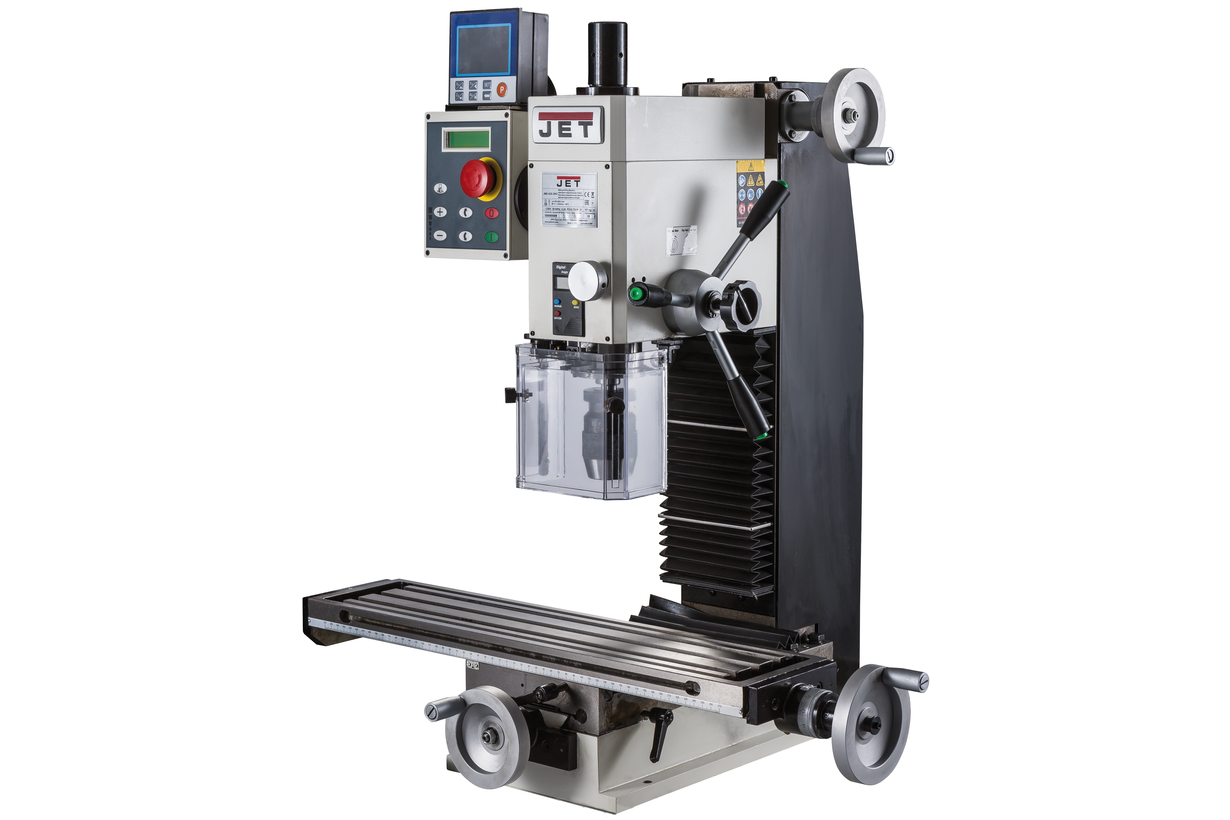

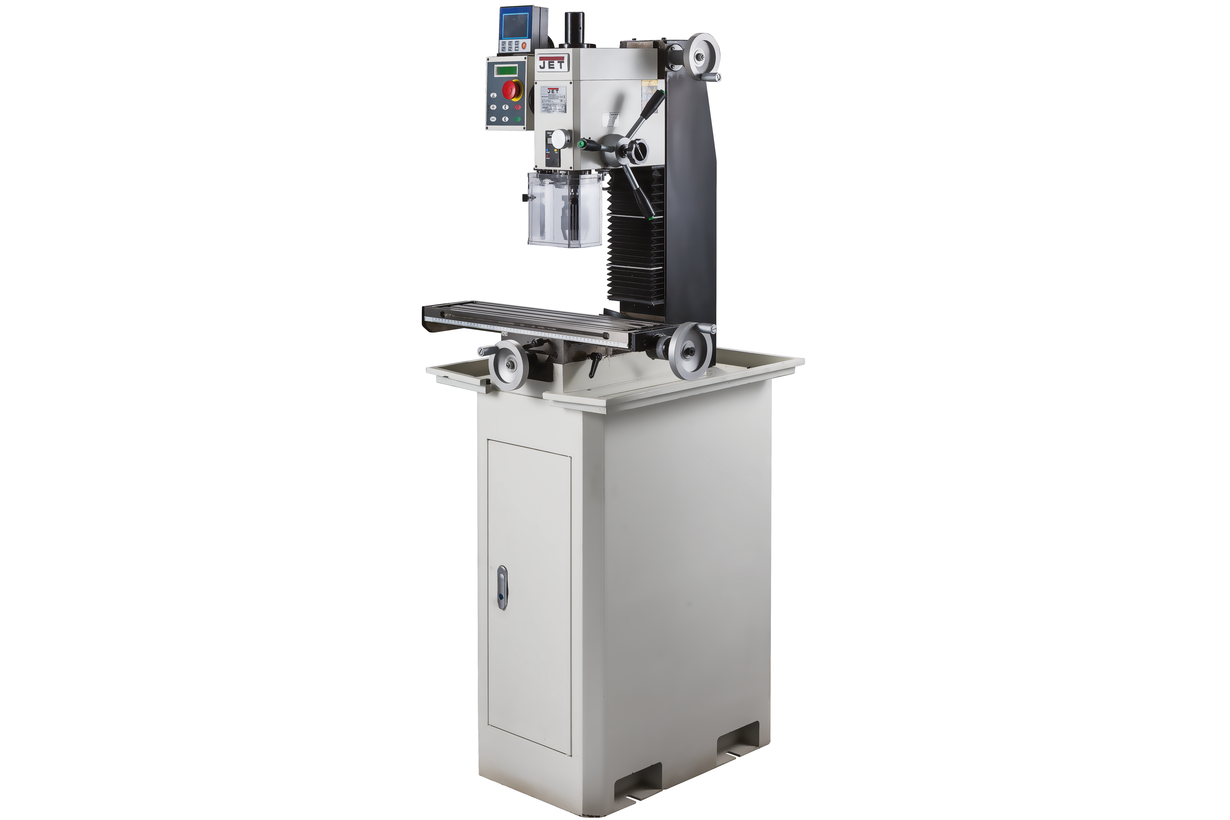

JET JMD-X2S DRO Фрезерно-сверлильный станок
Снят с производства
Описание
Особенности:- Зажимная тяга М10
- Сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм

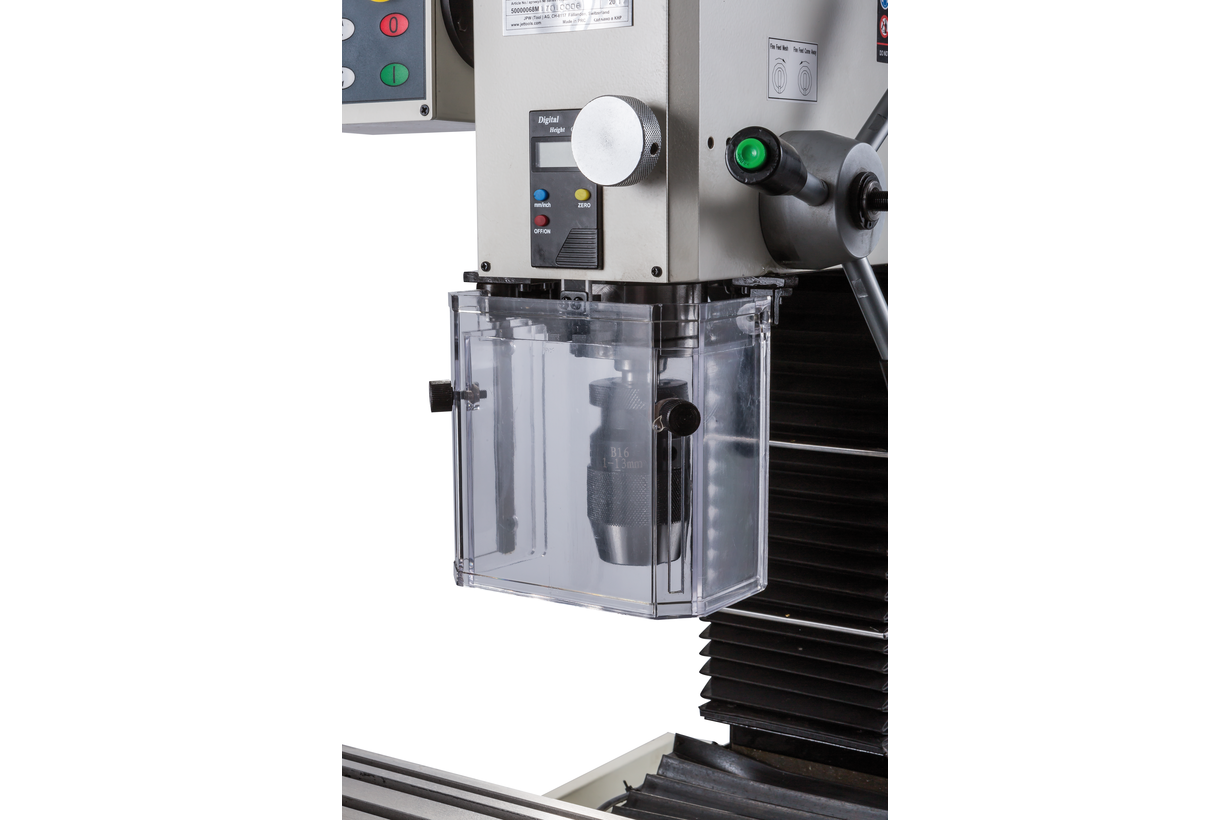

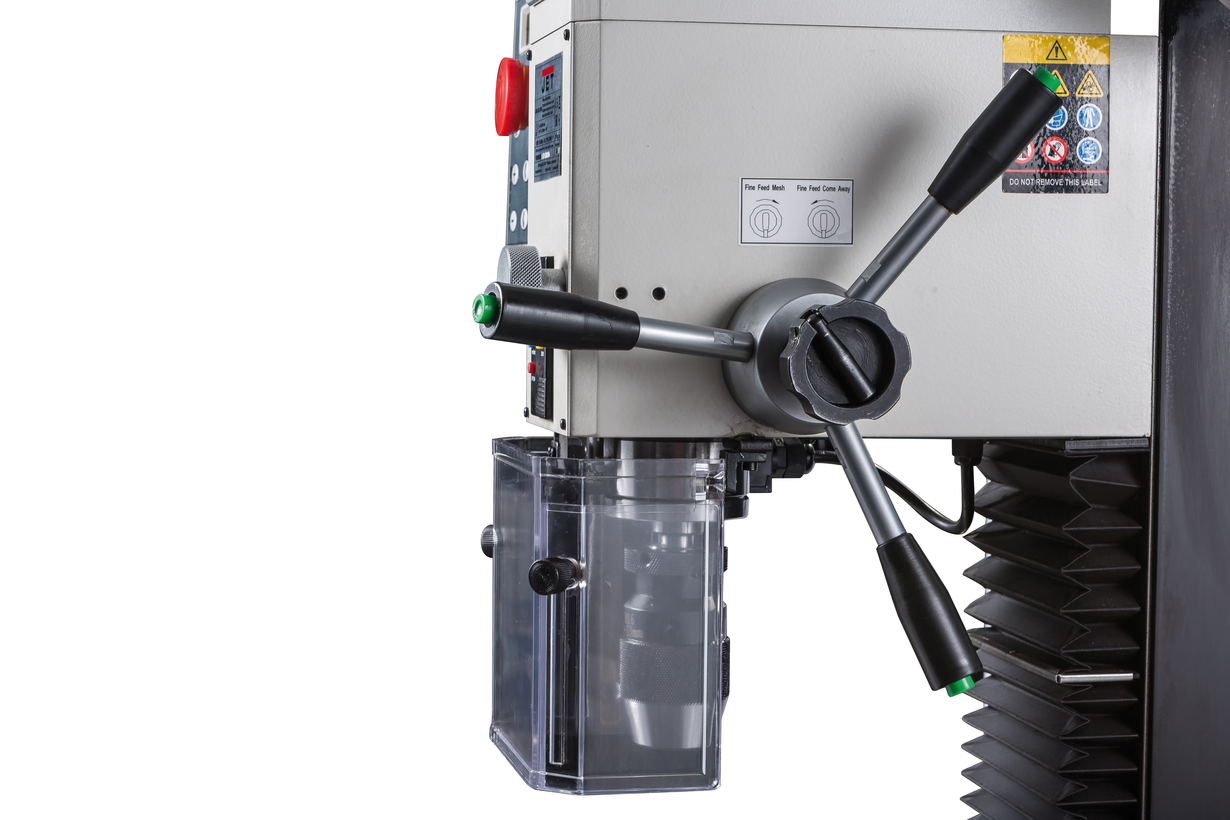

- Защитный экран

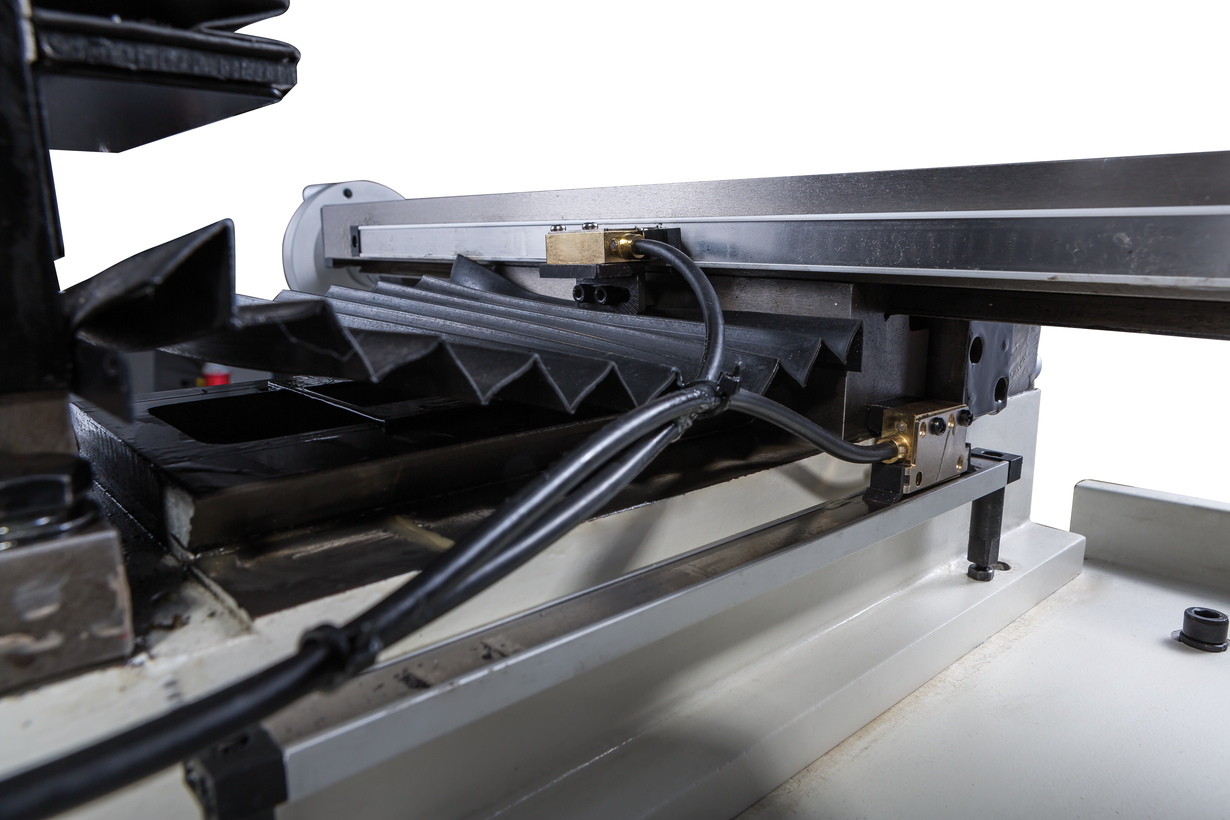

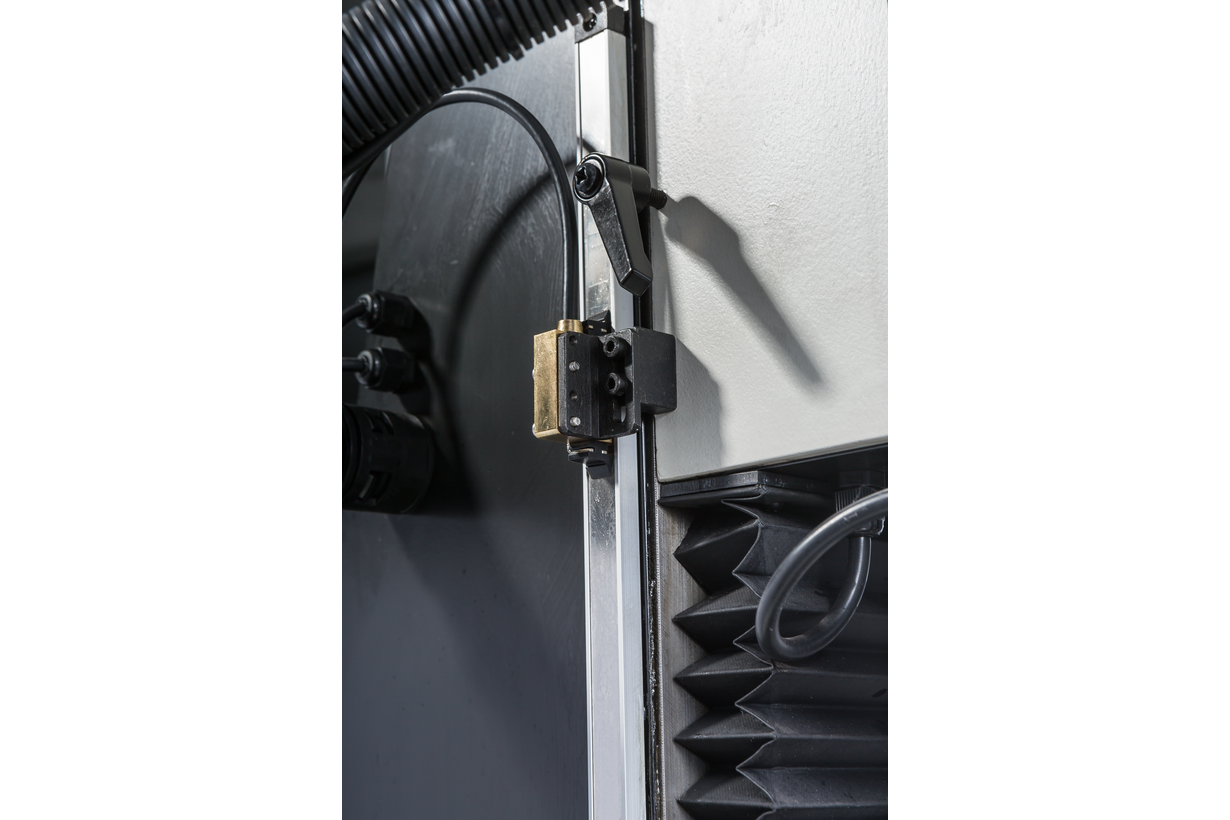

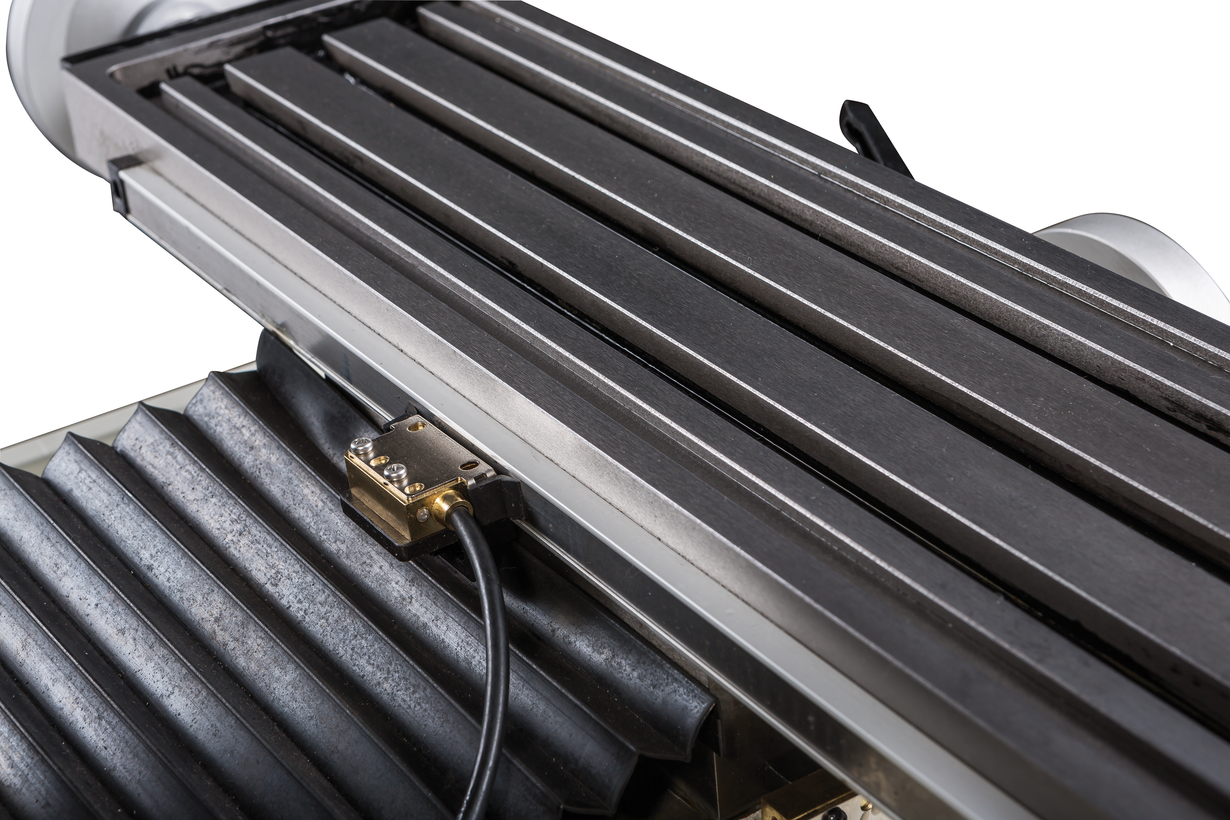

- 3х осевая УЦИ, цена деления 5 мкм, погрешность +/- 1 знак

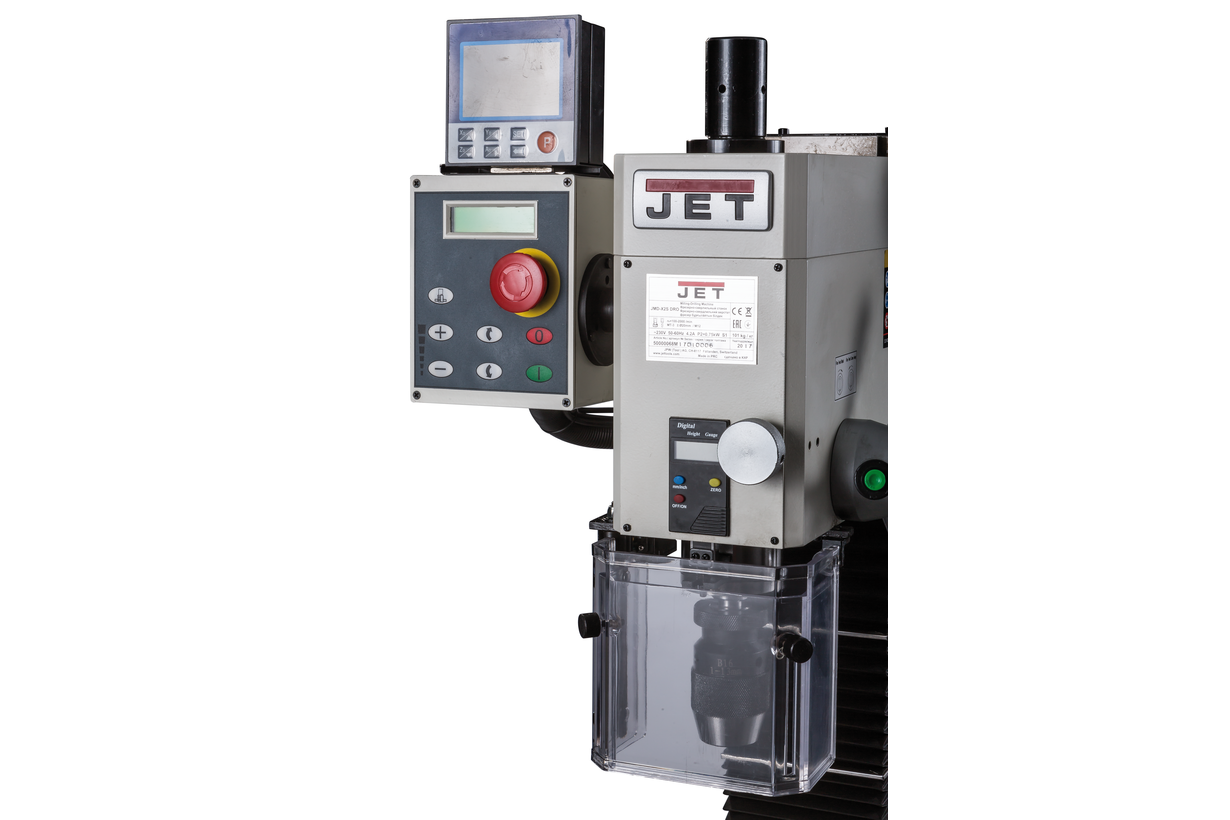

- Пульт управления с индикацией частоты вращения
- Цифровой индикатор перемещения пиноли

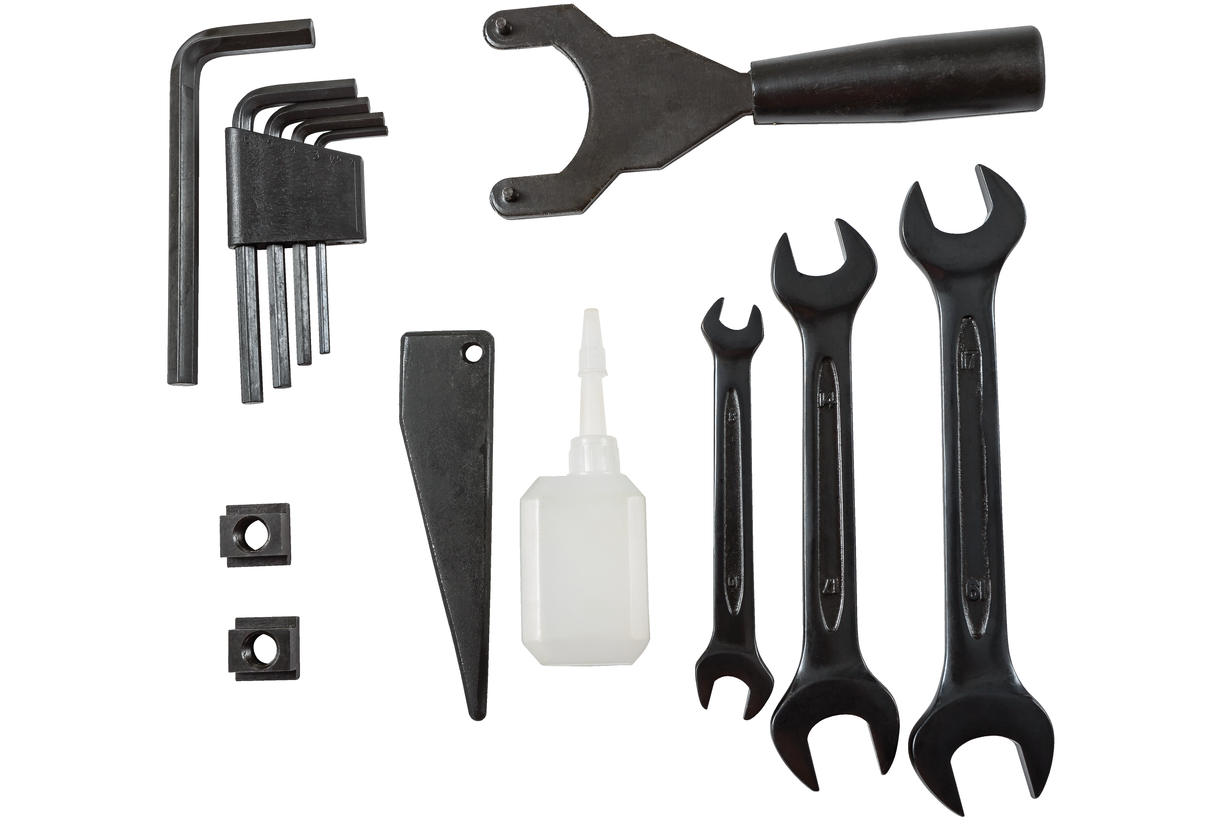

- Набор инструмента для обслуживания
- Инструкция
Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».
Характеристики
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 20 |
| Максимальный диаметр сверления чугун, мм | 22 |
| Максимальный диаметр торцевой фрезы, мм | 50 |
| Максимальный диаметр концевой фрезы, мм | 16 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Сверлильный патрон | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 40 - 2000 |
| Количество скоростей вертикального шпинделя, шт | плавно |
| Ход пиноли шпинделя, мм | 70 |
| Диаметр пиноли, мм | 60 |
| Ширина Т-образного паза, мм | 12 |
| Расстояние между пазами, мм | 35 |
| Конус вертикального шпинделя | МК-3 |
| Расстояние от вертикального шпинделя до стола, мм | 75 - 340 |
| Расстояние от вертикального шпинделя до стойки, мм | 190 |

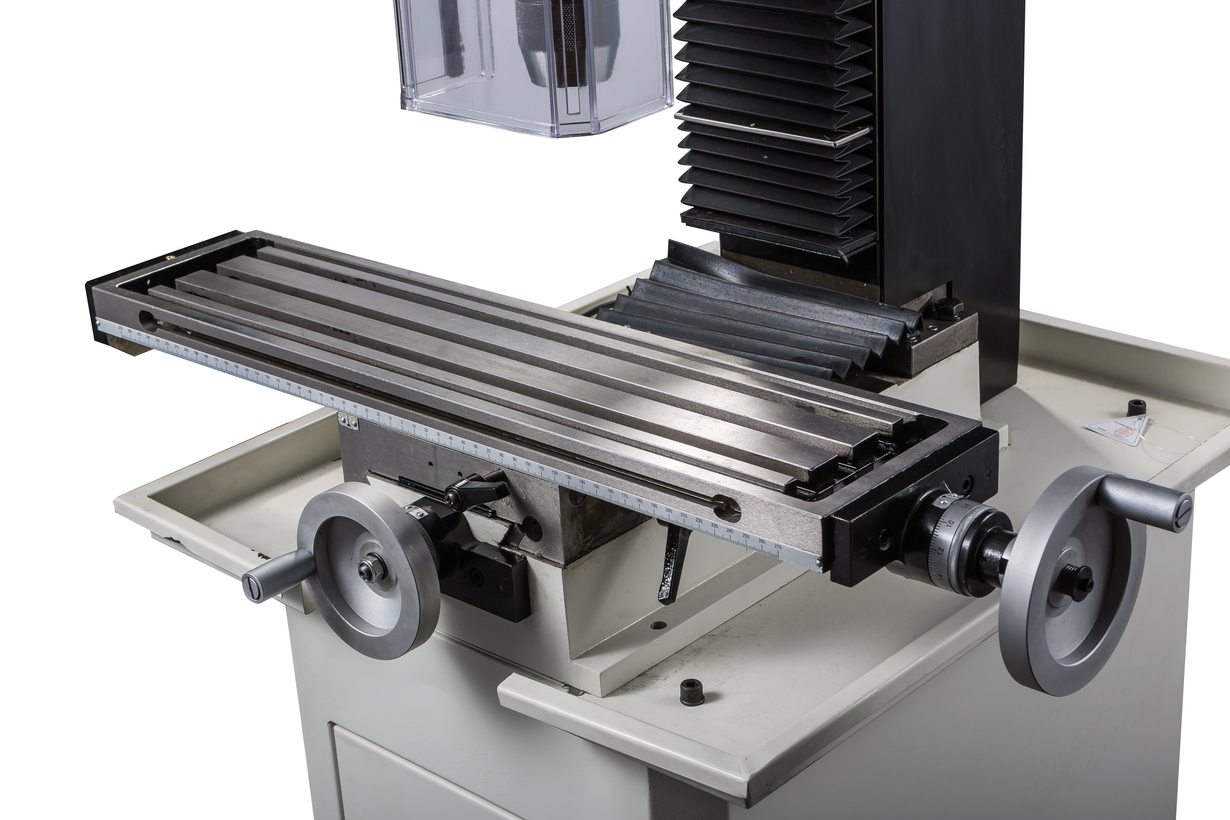

| Размер стола по оси X и Y, мм | 595 x 140 |
| Ход стола по оси X и Y, мм | 394 x 185 |
| Ход головы по оси Z, мм | 290 |
| Ширина Т-образного паза стола, мм | 12 |
| Расстояние между пазами стола, мм | 35 |
| Количество Т-образных пазов стола, шт | 3 |
| Тип двигателя | Бесколлекторный |
| Мощность вертикального двигателя, кВт | 0,75 |
| Снят с производства | Y |
| Длина, мм | 725 |
| Ширина, мм | 620 |
| Высота, мм | 880 |
| Масса, кг | 110 |
| Длина в упаковке, см | 75 |
| Ширина в упаковке, см | 70 |
| Высота в упаковке, см | 90 |
| Масса в упаковке, кг | 125 |
- Зажимная тяга М10
- Сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Защитный экран
- 3х осевая УЦИ, цена деления 5 мкм, погрешность +/- 1 знак
- Пульт управления с индикацией частоты вращения
- Цифровой индикатор перемещения пиноли
- Набор инструмента для обслуживания
- Инструкция
Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».
Комплектация
- Зажимная тяга М12
- УЦИ по 3-м осям
- Сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Защитный экран
- Пульт управления с индикацией частоты вращения
- Цифровой индикатор перемещения пиноли
- Набор инструмента для обслуживания
- Руководство по эксплуатации
