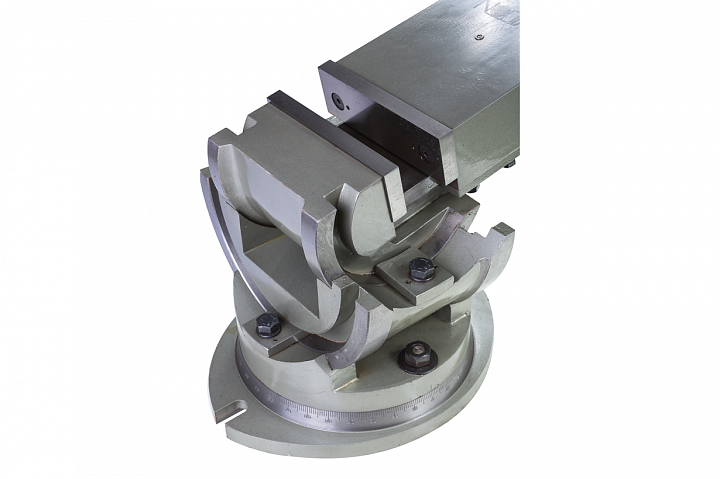

Трехосевые прецизионные станочные тиски WILTON TLT/SP-150
Описание
Трехосевые, станочные тиски этой модели представляют собой универсальный элемент оснастки, применяемой для выполнения высокоточных фрезерных и сверлильных работ на станочном оборудовании, когда заготовка требует обработки под углом в разных плоскостях.
Кроме того, полностью градуированное поворотное основание на 360° позволяет установить тиски под любым углом вдоль вертикальной оси.
Тиски изготавливаются из мелкозернистого высокопрочного закаленного литейного чугуна, имеют поворотные и наклонные конструктивные элементы, обеспечивающие позиционирование заготовки в трех плоскостях, повышая точность последующей обработки.
Оснастка имеет прочное основание, снабженное специальными пазами для закрепления к поверхности рабочего стола станка. Вес конструкции составляет 54 кг. Приспособление обеспечивает широкую зону прижима, создаваемую прижимными губками из закаленной и отшлифованной стали, ширина которых составляет 150 мм, а высота 45 мм. Тиски этой модели имеют рабочий ход 150 мм. Эргономичная цельностальная рукоятка позволяет работать без напряжения.
Особенности:- Изготовлены из мелкозернистого высокопрочного закаленного литейного чугуна
- Большая зона контакта прижимных элементов
- Опорная поверхность имеет паз и прорези для фиксации на столе станка
- Плоскостность опорной поверхности в пределах 0,03 мм (30 мкм)
- Закаленные (52..58 HRC) и отшлифованные губки из инструментальной стали с // 0,03 мм (30 мкм)
Характеристики
| Ширина губок, мм | 150 |
| Глубина захвата, мм | 23 |
| Макс. раскрытие, мм | 152 |
| J, мм | 240 |
| K, мм | 256 |
| M, мм | 157 |
| N, мм | 678 |
| O, мм | 147 |
| P, мм | 302 |
| Q, мм | 251 |
| R, мм | 178 |
| S, мм | 9 |
| T, мм | 89 |
| U, мм | 17 |
| V, мм | 17 |
| W, мм | ¼*20 BSW |
| Расход губок, мм | 150 |
| Высота губок, мм | 45 |
| Масса, кг | 54,0 |
| Длина в упаковке, см | 48 |
| Ширина в упаковке, см | 32 |
| Высота в упаковке, см | 31 |
| Масса в упаковке, кг | 54,21 |
