JET Параллельный упор с расширением стола для 14'' деревообрабатывающих ленточнопильных станков

Описание

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Упор для параллельного(продольного) распиливания представляет собой принадлежность для ленточнопильных станков любых марок в деревообработке, создающую дополнительные возможности для более точного пиления деревянных заготовок вдоль. Предназначен для использования с 14'' ленточнопильными станками. Данный комплект разработан для использования с станками JET и Powermatic с столами 14'' и 15''. Хотя. конечно. может быть использован со станками любых марок и чугунными или стальными пильными столами на подобных станках. Для установки на столы станков других марок возможно потребуются небольшие изменения в отверстиях крепления направляющих к столу. Для использования с пильными столами без расширения комплект оснащен дополнительным стальным расширением.

ОПИСАНИЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

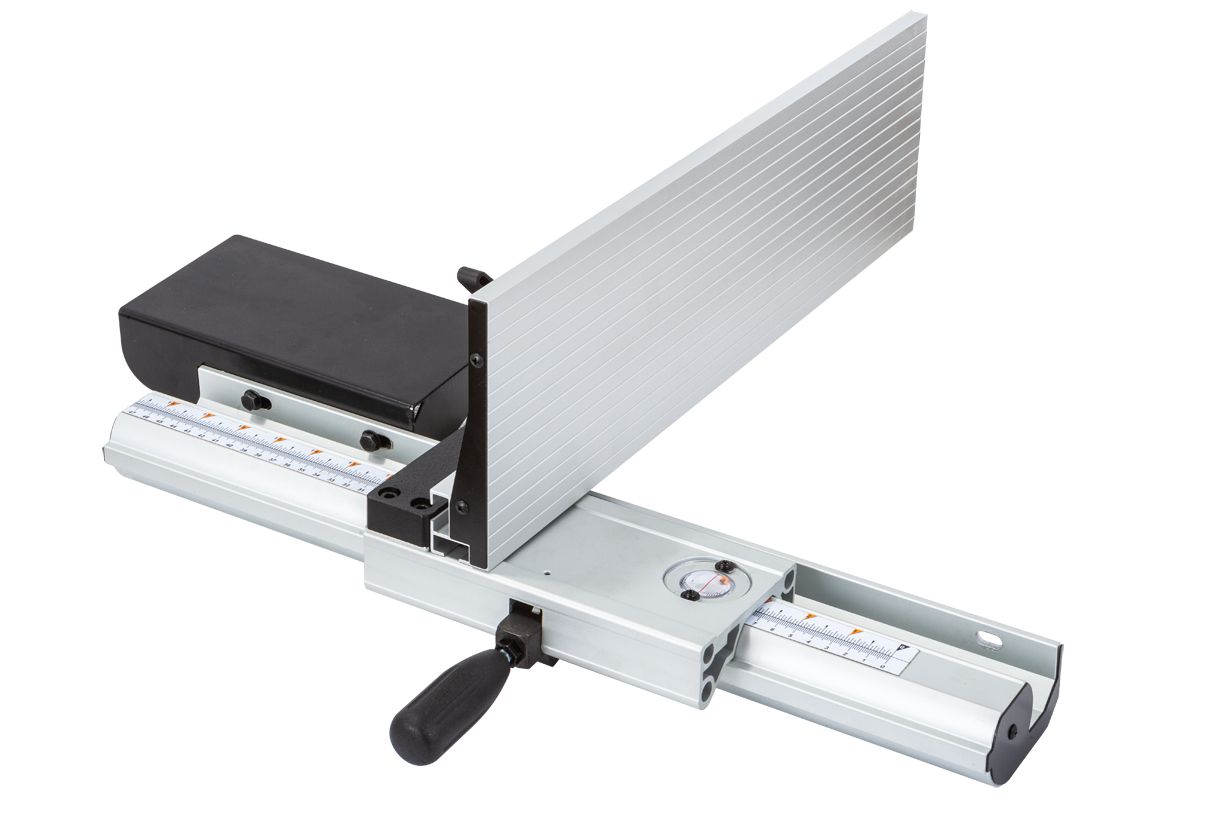

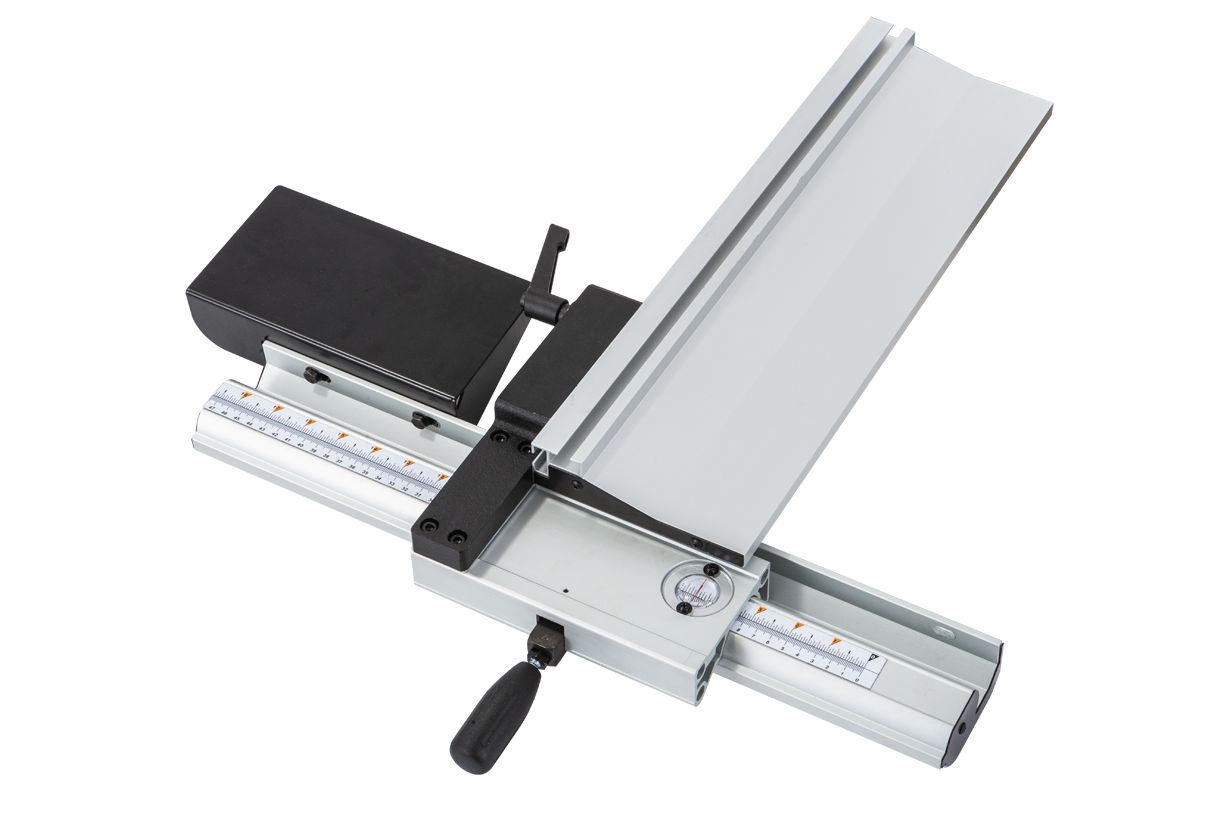

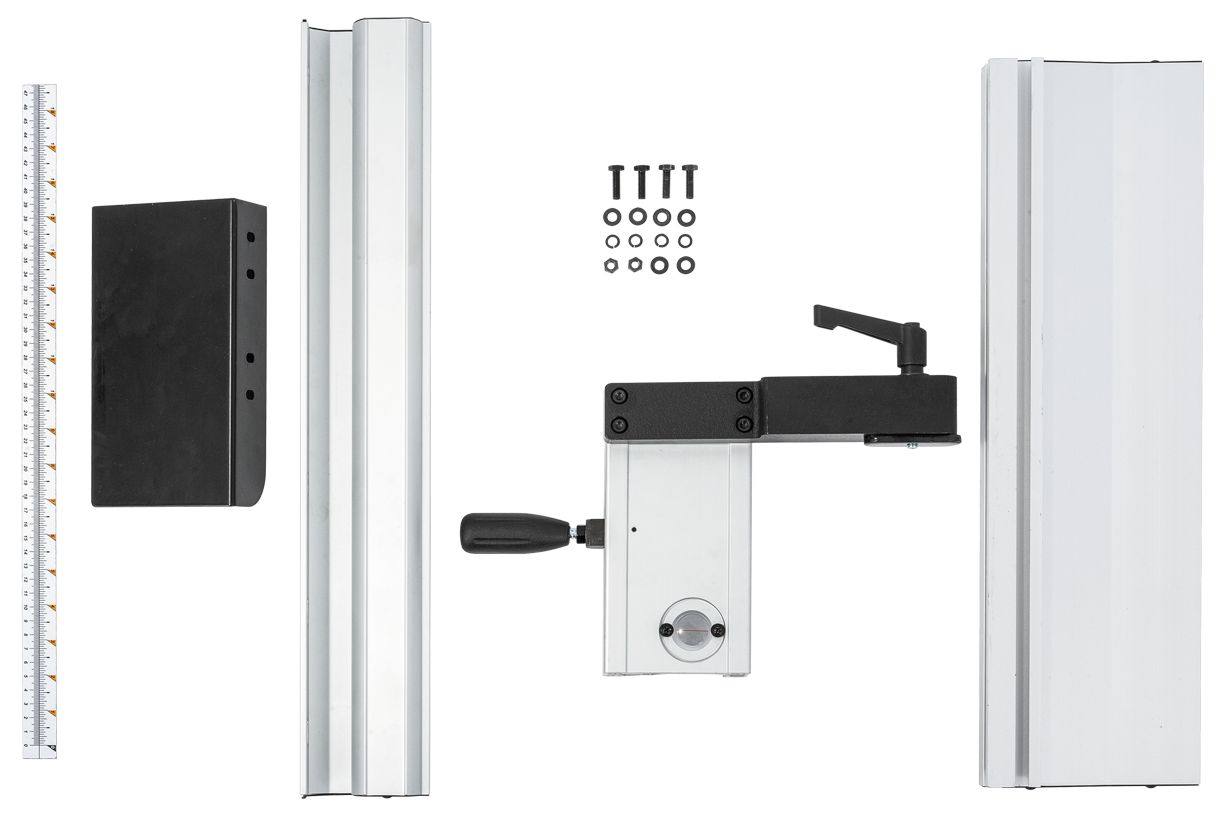

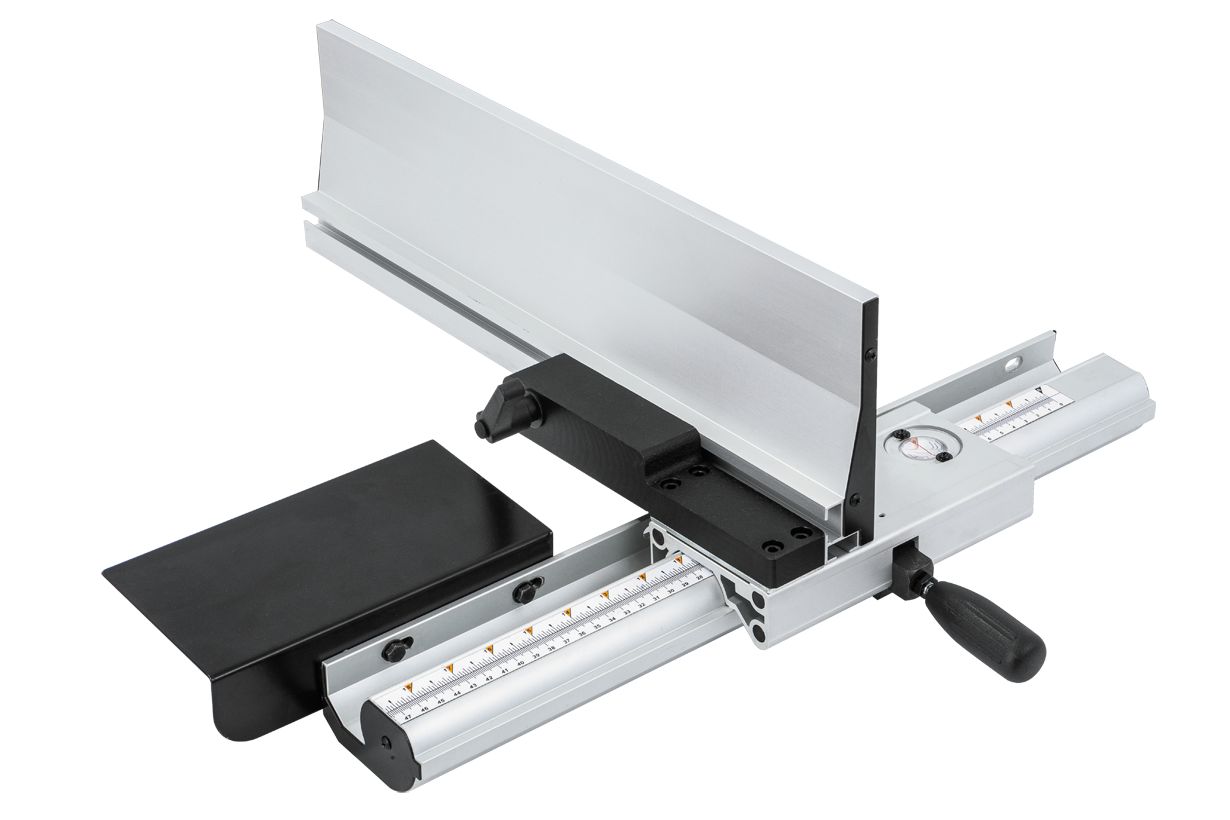

Упор состоит из основных деталей: упорный профиль, основная направляющая, консоль крепления упорного профиля к направляющей, расширитель пильного стола. Основа принадлежности – упорный профиль. Изготовлен из алюминия, и основная его функциональная особенность – возможность вдоль него с одинаковой точностью распиливать как высокие заготовки (вдоль высокой части профиля), так и плоские (вдоль тонкой стороны профиля). Т.е. его можно позиционировать на пильном столе любой из двух сторон - вертикально или горизонтально. Основная направляющая упора изготовлена из алюминия и крепится на фронтальном торце пильного стола. По данной направляющей можно быстро и точно перемещать упорный профиль вдоль пильного стола, приближая или отдаляя его от пильной ленты для уменьшения или увеличения размеров отпиливаемой части материала. Консоль, удерживающая упорный профиль на направляющей, изготовлена из а) чугуна и б) алюминия. Чугунная часть удерживает сам профиль. Алюминиевая часть связывает обе эти детали с основной направляющей и является бегунком, обеспечивающим плавное скольжение и жёсткую фиксацию упора на направляющей. Фиксация осуществляется при помощи эксцентрикового прижима. Расширитель стола сделан из стали и окрашен. Он необходим в тех случаях, когда упор требуется установить и использовать на 14'' ленточнопильных станках с малым размером основного пильного стола (без расширителей). Функцией расширителя является поддержка упора в плоскости стола при смещении его в левую сторону от пильного полотна за левый край пильного стола.

СОВМЕСТИМОСТЬ ИСПОЛЬЗОВАНИЯ КОМПЛЕКТА:

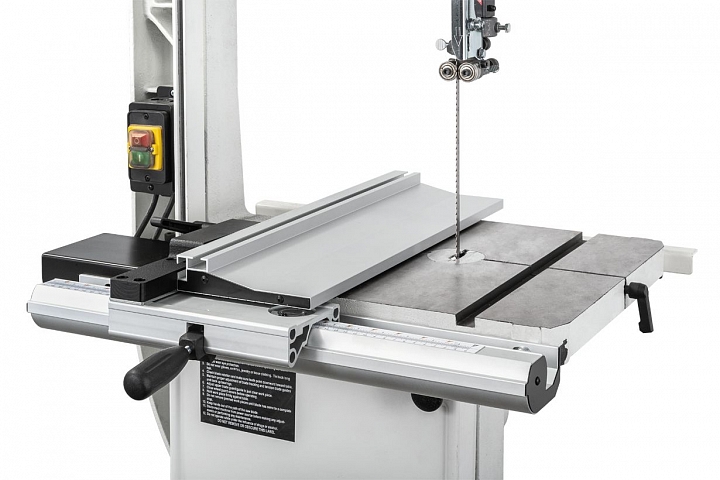

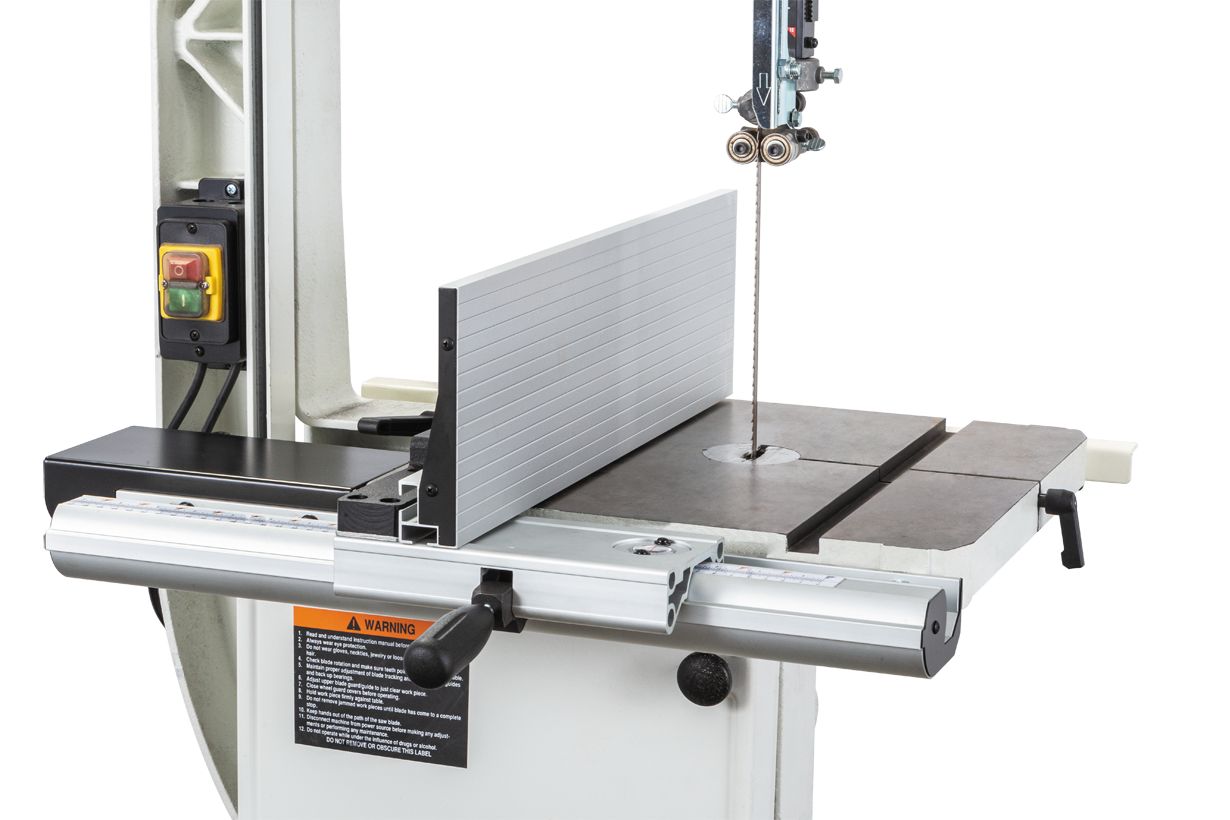

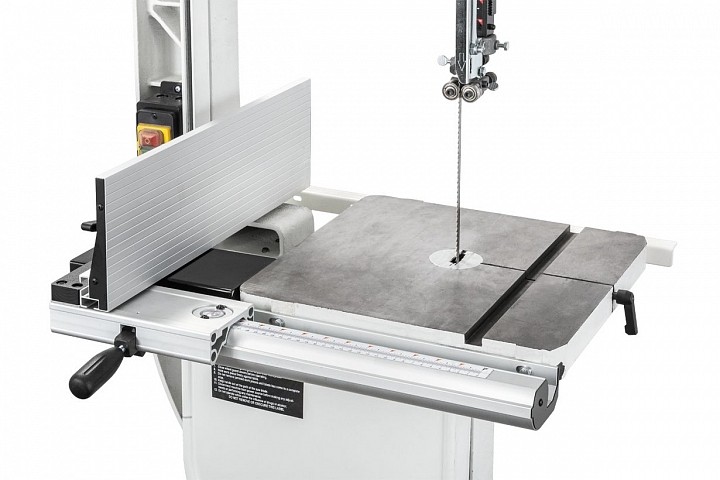

• JET JWBS -14OS

• JET JWBS -14 DXPRO

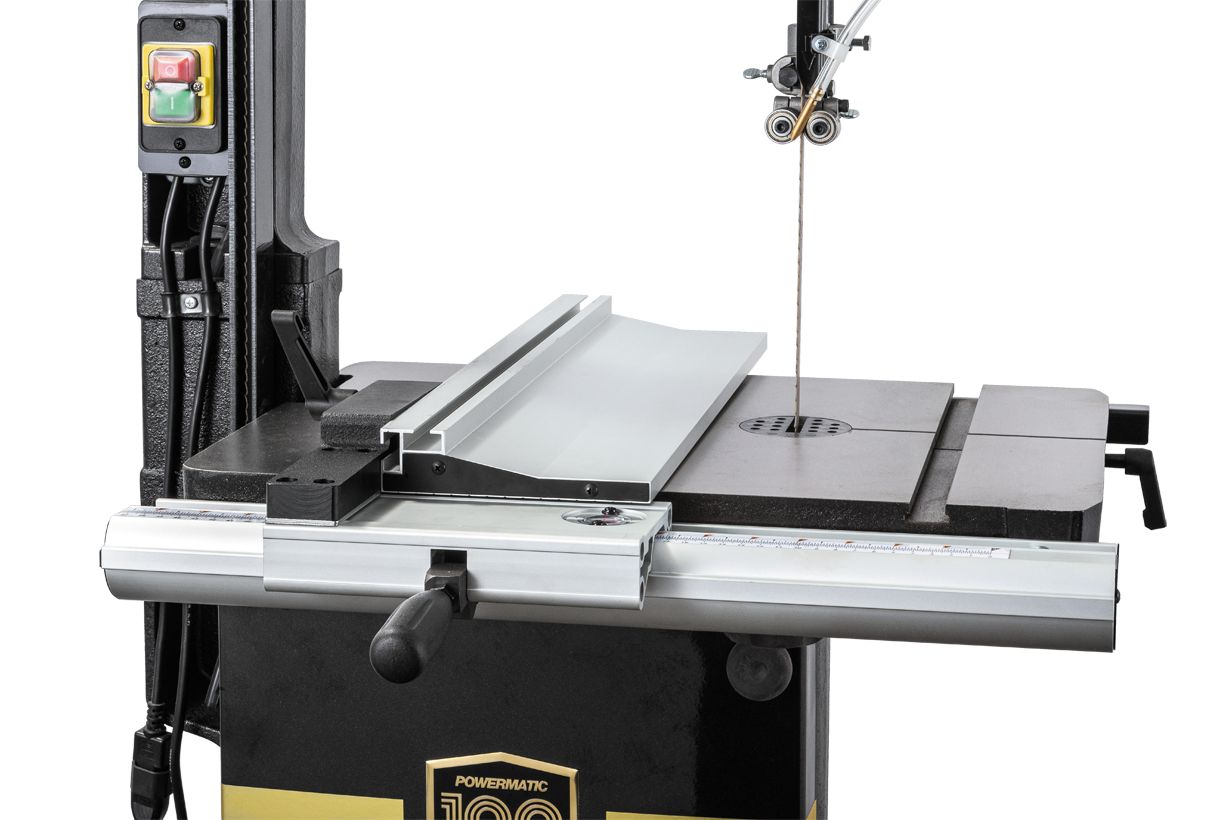

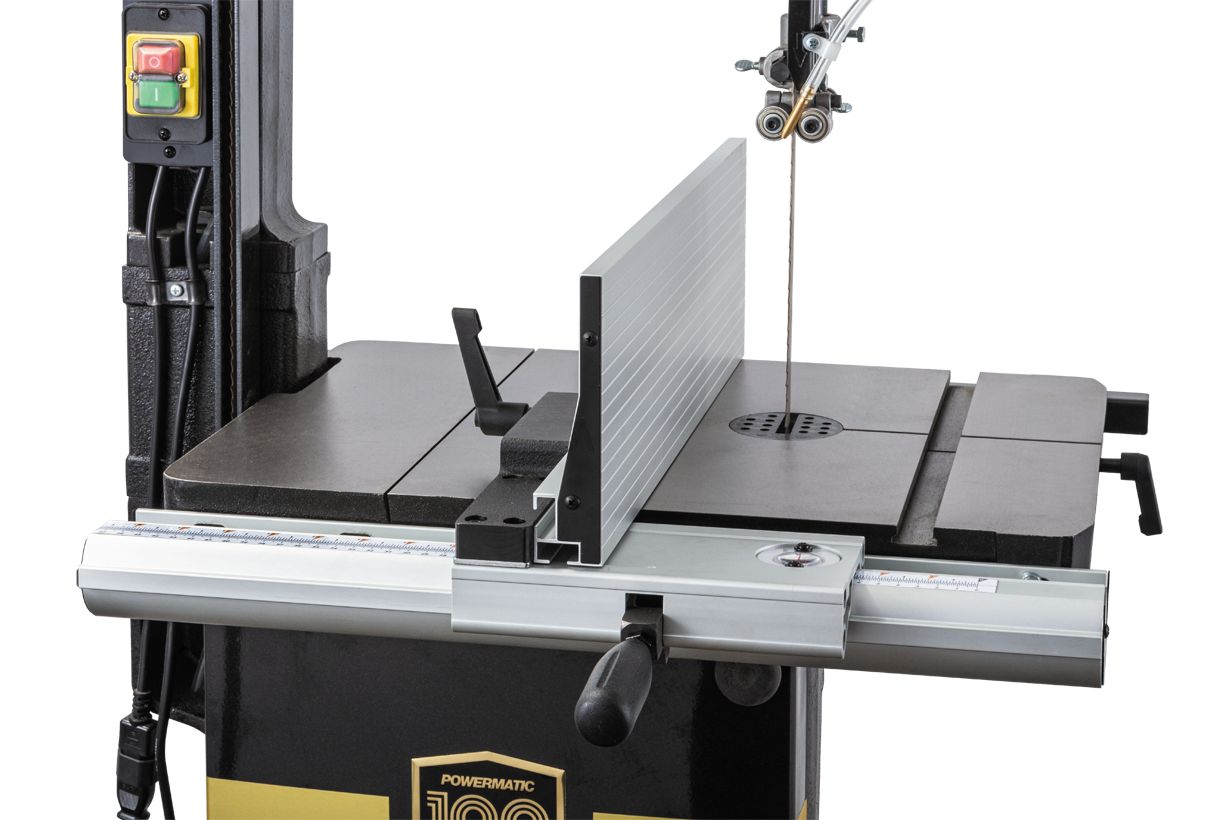

• Powermatic PWBS -14CS

• Powermatic PWBS -14DXPRO

Особенно такой комплект подойдет тем, кто покупал станок JET JWBS -14OS или JET JWBS -14 DXPRO без дополнительного оснащения параллельным упором или планирует покупать его, но заранее видит свои задачи по пилению точными и аккуратными. Станет более профессиональной альтернативой стандартному упору, поставляемому для обоих этих станков и также Powermatic PWBS -14CS.

Размеры рабочей поверхности упорного профиля:

1. Вертикальная часть - 500х150 мм

2. Горизонтальная часть - 500х15 мм
