Интерьерный домик Effect для кошки — с помощью станков Jet и Powermatic, электроинструмента Triton и струбцин Groz
28 ноября 2016
На страницах журнала «Инструменты» техника под торговой маркой Jet — частый гость. Это один из ведущих мировых производителей станков для обработки дерева и металла, причём для всех категорий пользователей — от домашних мастеров до профессионалов. Различные виды станочного оборудования Jet мы рассматривали и в обзорах, и в крупных планах, и в мастер-классах, когда станки применяются для изготовления каких-либо полезных вещей. Разумеется, чтобы сделать мало-мальски сложное изделие, возможностей одного, даже очень «навороченного», станка будет маловато. И даже оборудованный станочный парк — это ещё не всё. Для «раскрытия» возможностей такой техники не лишними окажутся использование дополнительных приспособлений и знание «маленьких хитростей», которых в арсенале любого профессионала предостаточно.
В этом мастер-классе показан процесс изготовления вроде бы довольно простого изделия — домика для кошек. Он состоит всего из семи деталей, но на деле для такой работы понадобится несколько станков с дополнительными приспособлениями к ним, ручные инструменты и множество разной «мелочёвки». Стоит заметить, что большинство видов представленного оборудования — или производства Jet, или относятся к торговым маркам инструментов, которые предлагаются компанией Jet в дополнение к собственной продукции. Они даже включены в каталог оборудования и инструментов Jet. Некоторые из представленных станков можно считать достаточными для выполнения показанных операций, некоторые — даже избыточными: применялось «рабочее» оборудование, установленное в демонстрационном зале.
Перечислять особенности каждого станка было бы слишком долго. Особое внимание уделим двум из них. Это ленточная пила и фрезерный стол, причём те модели, которые можно считать оптимальными именно для данных работ. Об остальных станках и «фабричных» приспособлениях упомянем вскользь. А вот «хитрости» — это как раз та часть мастер-класса, на которой есть смысл остановиться подробнее.
ДЕЙСТВУЮЩИЕ ЛИЦА
В первую очередь — о самом изделии. Это не просто «кошкин дом» — он имеет собственное название: «Интерьерный домик Effect», спроектированный для кошек и собак декоративных пород. Выпускается под торговой маркой Pettel — это российский бренд, который создаёт и производит ультрасовременные предметы интерьера для домашних животных. Домики выпускаются очень ограниченными партиями, тут даже о мелкосерийном производстве говорить трудно. Но в принципе приобрести такой домик реально.
Автор проекта — московский дизайнер Ольга Швецова. Далее цитируем аннотацию:
«Особенность дизайна домика — чёткие строгие линии, идеальное без зазоров прилегание деталей, сочетание контрастных текстур брашированного и тонированного дуба и шлифованного, покрытого маслом ясеня».
Как он выглядит — можно посмотреть на фото в начале статьи. А «как его делают», показано на других.
Как и положено при производстве, перед выпуском были подобраны материалы, разработана техническая документация — несколько листов чертежей и в придачу на 3D-принтере сделана масштабная модель домика (1).
Как обычно, мастер-класс проводит Александр Брюкнер, специалист по деревообработке в ООО «ИТА-СПб» (представительство в России брендов Jet, Powermatic, Wilton, Triton, Groz). Место проведения — московский торгово‑выставочный зал компании.
ЗАГОТОВКИ
Основание, боковые стенки и детали крыши домика изготавливают из дуба, передняя стенка — ясень. Толщина этих заготовок — 18 мм, стандартная для мебельных щитов. Задняя стенка — фанерованная дубом МДФ толщиной 5 мм.
В принципе мебельные щиты из разных пород дерева можно встретить в продаже. Но при наличии подходящих заготовок и соответствующего оборудования мебельные щиты, изготовленные самостоятельно, сберегут время и средства.
Основной инструмент для такой работы — ленточная пила (ленточнопильный станок). С её помощью заготовку распускают на пластины (ламели) толщиной миллиметров по 20 (с припуском на последующую обработку). Затем пластины склеивают встык, рейсмусуют и раскраивают «в размер».
Вполне очевидно, что чем точнее и удобнее в работе станок, тем лучших результатов можно добиться. Для изготовления пластин использовалась ленточная пила Jet JWBS‑14DXPRO. Это модель профессионального уровня, с чугунным каркасом и рабочим столом. Высокая точность реза обеспечивается конструкцией самой пилы, а также множеством регулировок и настроек. Важные особенности модели — мощный двигатель (1,5 кВт) и очень большая для своего класса максимальная высота пропила — до 305 мм. Дополнительно к пиле предлагаются несколько аксессуаров: подставка, которую можно использовать как инструментальный ящик, параллельный упор и упор для косых распилов.
В изготовлении отдельных пластин никаких сложностей нет: здесь нужна только сама пила и параллельный упор, дальнейшее — «дело техники». Процесс показан на фото (2). Высота заготовки — примерно 200 мм, даже несмотря на то, что режется твёрдый и вообще трудный в обработке дуб, для этой модели пилы задача не относится к числу сложных.
Далее на торцы пластин наносят клей (3), щит зажимают в струбцинах (4). Здесь использованы усиленные переплётные струбцины DBS производства компании Groz. Выпускаются они в двух видах, способны зажимать заготовки шириной до 900 и 1350 мм.

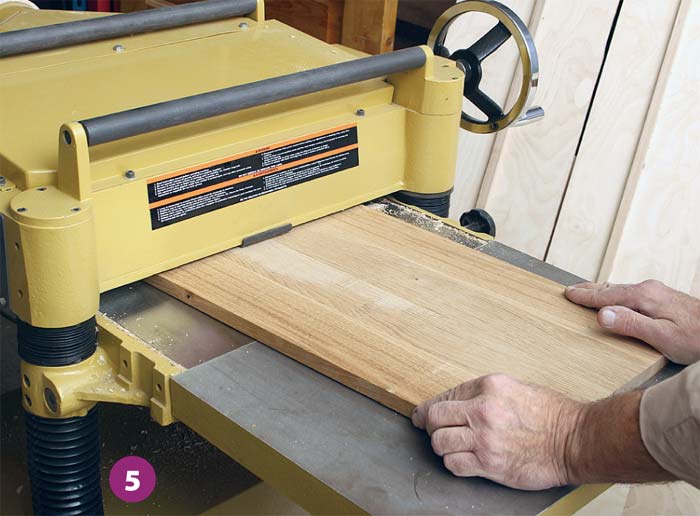

После склеивания заготовок необходимо провести рейсмусование — калибрование их до заданной толщины. Рейсмусовых станков существует немало, здесь использовался профессиональный станок Powermatic JPW‑209 HH (5). Это как раз тот случай, когда применяемый станок избыточен для данной работы: Powermatic — марка профессионального и промышленного оборудования высокого уровня. Заготовки у нас небольшие, практически те же результаты получатся, если использовать и более простой рейсмус. Но, как уже говорилось, в мастер-классе применяются те станки, которые используются в демонстрационном зале Jet.
ПОДГОТОВКА
Итак, на этой стадии у нас имеется несколько самодельных мебельных щитов — из них будет собираться домик. Но перед тем как нарезать их в размер, необходимо провести ещё несколько косметических операций — для красоты и в соответствии с авторским замыслом.
Первая операция, относящаяся именно к числу подготовительных, — браширование заготовок. Его задача — проявить структуру древесины. Для этого поверхность обрабатывают специальными абразивными щётками. Эту операцию проводили на станке Jet 10–20 Plus. Вообще-то, этот станок относится к шлифовальным, использует при работе барабаны с абразивной лентой. Но с помощью предлагаемого компанией Jet опционного комплекта его несложно превратить и в брашировальный. (Мастер-класс по такой переделке опубликован в весеннем выпуске нашего журнала за 2016 год, ссылка на этот мастер-класс здесь — Прим. ред.).
Станок можно отнести к числу оптимальных для выполнения данной работы: за счёт консольного расположения шлифовального узла допускаемая максимальная ширина заготовки — 510 мм. Ширина заготовок у нас — не более 400 мм, и то «с запасом».
Сам станок с поднятой передней крышкой показан на фото (6), результат, в сравнении с необработанным щитом, — на фото (7).
Далее наступает очередь обработки передней стенки. Её лицевая поверхность, снова в соответствии с авторским замыслом, «ребристая» — на ней выбрано 14 неглубоких параллельных прямоугольных пазов. Эти «штрихи» как раз и придадут домику оригинальный внешний вид.
Для точной выборки пазов, разумеется, удобнее всего фрезер. Вернее, фрезерный станок. Здесь использован комплект, состоящий из универсального чугунного фрезерного стола Jet JRT‑2 и ручного фрезера Triton TRA001. Стол производитель относит к хобби-уровню, фрезер — профессиональный, оборудованный микролифтом, пригоден для проведения высокоточных работ. (Мастер-класс по установке фрезера в стол также был представлен в выпуске «Весна 2016» нашего журнала, ссылка на этот мастер-класс здесь — Прим. ред.). Вкратце отметим лишь, что стол адаптирован под данную модель фрезера (хотя может использоваться и с другими).
Для наших работ такая «связка» оптимальна: нагрузки невелики, точность достаточна, стоимость комплекта заметно ниже, чем у специализированных фрезерных станков профессионального уровня. Стол комплектуется параллельным упором. Достаточно правильно настроить упор, примериться, поправить настройку, если надо, сделать паз… и так четырнадцать раз. Это «лобовое» решение, сопряжённое с большими затратами времени и к тому же не гарантирующее точность. Есть способ и получше — для него понадобится простое дополнительное приспособление. На стол крепится доска или лист фанеры с приклеенной тонкой направляющей планкой. Сечение планки соответствует сечению требуемых пазов. Ещё в приспособлении просверлено три отверстия: два — для струбцин, крепящих его к столу станка, третье — для фрезы. Первый паз в заготовке делается «как обычно», с применением штатного упора. А дальше всё просто: заготовку ставят на приспособление и перемещают по планке (8, 9). Никаких дополнительных перенастроек не нужно.
Результат с образцом макета, сделанным на 3D-принтере, — на фото (10).
Дальше наступает очередь раскройки всех заготовок. Здесь мы снова используем «избыточный» станок — стоящую в демонстрационном зале Jet профессиональную столярную настольную дисковую пилу (циркулярный станок) Jet JTS‑250CSX. Задача тут довольно проста, но требует высокой точности раскроя. А она зависит не столько от самой пилы, сколько от правильности настройки и точности подачи.
Размеры заготовок и углы их сопряжения легко рассчитываются по чертежу — это задачи школьного уровня. В нашем случае крыша и боковые стенки сопрягаются под углом 115°, угол «конька» — 130°, все прочие углы прямые. Делим эти углы пополам и получаем требуемые углы наклона диска. Остаётся только его выставить.
В принципе на циркулярных станках предусмотрены шкалы, ориентируясь на которые можно поставить диск под необходимым углом. Но если нужна точность, не лишним будет задействовать и дополнительный измерительный инструмент — электронный угломер. Сначала его калибруют по столу станка — выставляют «0» (11), затем крепят к диску (в корпусе угломера есть магнит), далее, вращая маховик на станке, устанавливают любой угол (12).
Ещё для раскроя сложных заготовок понадобится простое дополнительное приспособление: штатные станочные упоры, хотя и удобны, но отнюдь не универсальны, да и нуждаются в постоянной перенастройке. Собирают такое приспособление из листа фанеры с прорезью для диска, двух продольных планок и двух поперечных реек. На дальнейших фотографиях оно частично видно. Сделать его можно для любой циркулярной пилы, прямо по месту.
Сечение продольных планок такое же, как у пазов в столе станка, если пазов нет (пила строительного назначения) — планки крепят с боков стола так, чтобы приспособление могло свободно двигаться вперёд-назад, без люфтов вправо‑влево. Та поперечная рейка, которая находится «со стороны мастера», должна быть строго перпендикулярна линии реза (то есть направляющей) — это основное требование к ней. Её есть резон подобрать потолще: так и держать удобнее, и безопаснее. Вторая, «дальняя» рейка, придаёт жёсткость конструкции, особых требований к ней нет.
При работе заготовку кладут на приспособление и перемещают совместно с ним (13, 14). Точность раскроя тут более чем достаточна. Сначала лучше делать резы под углом, затем переходить к вертикальным (так меньше вероятность ошибиться). Напоследок в элементах корпуса нужно прорезать глухие пазы для установки задней стенки. Глубина произвольная, 4-5 мм вполне достаточно. Эту работу можно сделать как на пиле, так и на фрезере. Само собой, при выпиливании задней стенки делают припуск «на паз» (15).
СБОРКА
Сначала — предварительная. Перед дальнейшими работами надо убедиться, что все детали подогнаны друг к другу, зазоров и «ступенек» нет, задняя стенка входит в пазы, передняя вставляется также без зазоров. Для этого используют две ременные струбцины (16). Есть и другой вариант. Струбцины можно заменить эластичным резиновым медицинским бинтом (бинт Мартенса). Он продаётся в аптеках, используется как в медицине, так и при занятиях спортом — в качестве эспандера (17). Это весьма бюджетный и не менее удобный вариант — найти такой бинт проще, чем довольно редкие струбцины.
Следующая часть работы — окраска. Всегда стоит учитывать, что красить удобнее «разобранные» детали. Хотя бы в один слой. При сборке наверняка что-то «затрётся», но положить второй слой окажется проще, чем окрашивать в два слоя уже собранное изделие.
Использовалась водорастворимая краска Borma. Цитата с этикетки: «Винтажная краска Шебби для отделки мебели и интерьеров в стилях Шебби шик, Винтаж, Прованс», цвет — чёрный, 60» (18). Проще говоря, такую краску можно использовать, например, при реставрации или создании предметов «под старину». Выбор — «авторский замысел», но, надо сказать, смотрится она действительно очень оригинально. Окрашиваются только элементы из дуба, то есть детали корпуса. Передняя и задняя стенки пока остаются необработанными. Готовый «комплект для сборки» показан на фото (19).
После высыхания краски приступают к окончательной сборке. Корпус с задней стенкой собирают с применением клея и ременных струбцин. Когда клей схватится, струбцины можно снять. Только клея для надёжной сборки маловато — помимо этого, все стыки корпуса соединяют с помощью пневматического шпилькозабивного пистолета (20). Шпильки для него представляют собой тонкие кусочки проволоки, заметить их в готовом изделии невозможно.
Переднюю стенку ставят «с натягом», без клея, только на шпильках. Здесь понадобится ещё одна струбцина (21). И ещё одна маленькая хитрость: стенка немного, на 10 мм, утоплена внутрь корпуса, её толщина — 18 мм, следовательно, шпильки лучше всего забивать на расстоянии 19 мм от края. «Фиксируют» нужное расстояние обычным циркулем. Или, например, штангенциркулем, это не так важно, важнее то, что, поднеся циркуль к краю панели, гораздо проще отмерить нужное расстояние для забивания очередной шпильки.
На фото (22) — почти готовое изделие. Остаётся только покрасить вторым слоем элементы корпуса и покрыть весь домик масло-воском (23). Мы использовали Hard Wax Oil 7030 от компании Borma. После обработки им поверхность надёжно защищена от влаги и механических воздействий. К слову, данное масло-воск имеет сертификат EN71-III «Безопасность для детской мебели и игрушек». Это значит, что новому хозяину домика — коту — будет там жить комфортно ибезопасно.
